 Inserito il - 21/08/2009 : 18:59:21
|
Mi sono senito un pò preso in causa quando job ha postato la foto di San Tommaso in risposta ai motori al plutonio di joffa, quindi mi sento in dovere di aggiornarvi sui progressi della mia centralina!
Purtroppo sono state delle vacanze più impegnative del previsto, i miei amici mi hanno trascinato fuori di casa e i lavori sono andati un pò a rilento... In più ieri ho bruciato tutti e 3 i driver dei mosfet  Comunque ecco a voi le prime foto del mio prototipo:

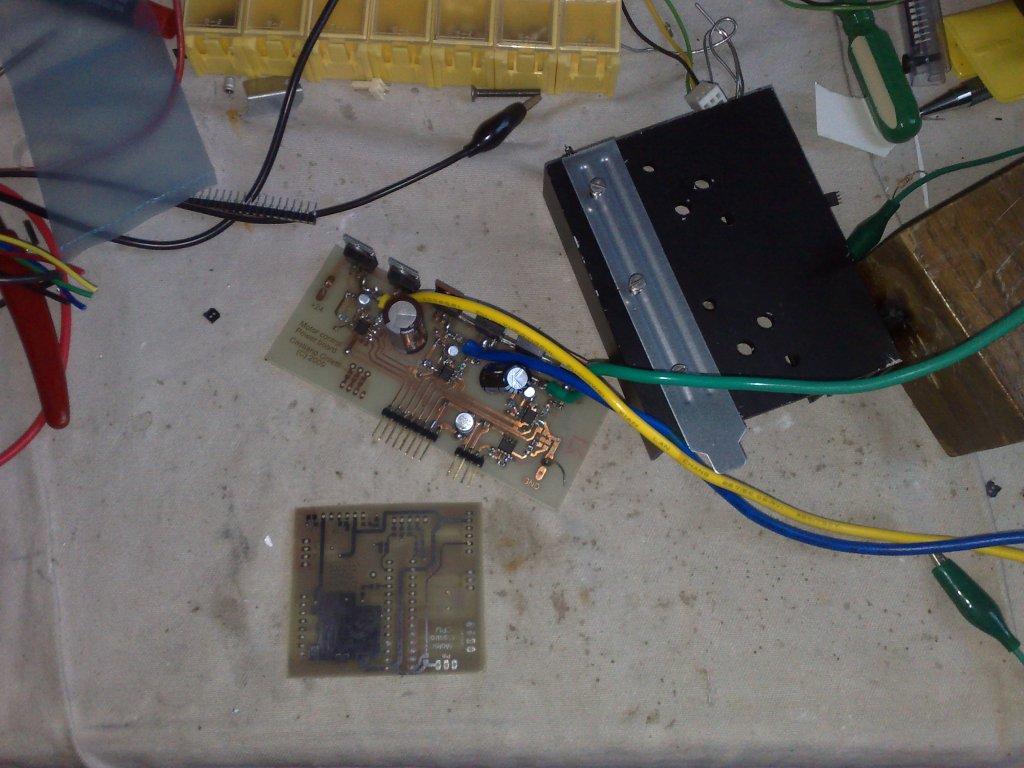

Immagine:
129,54 KB

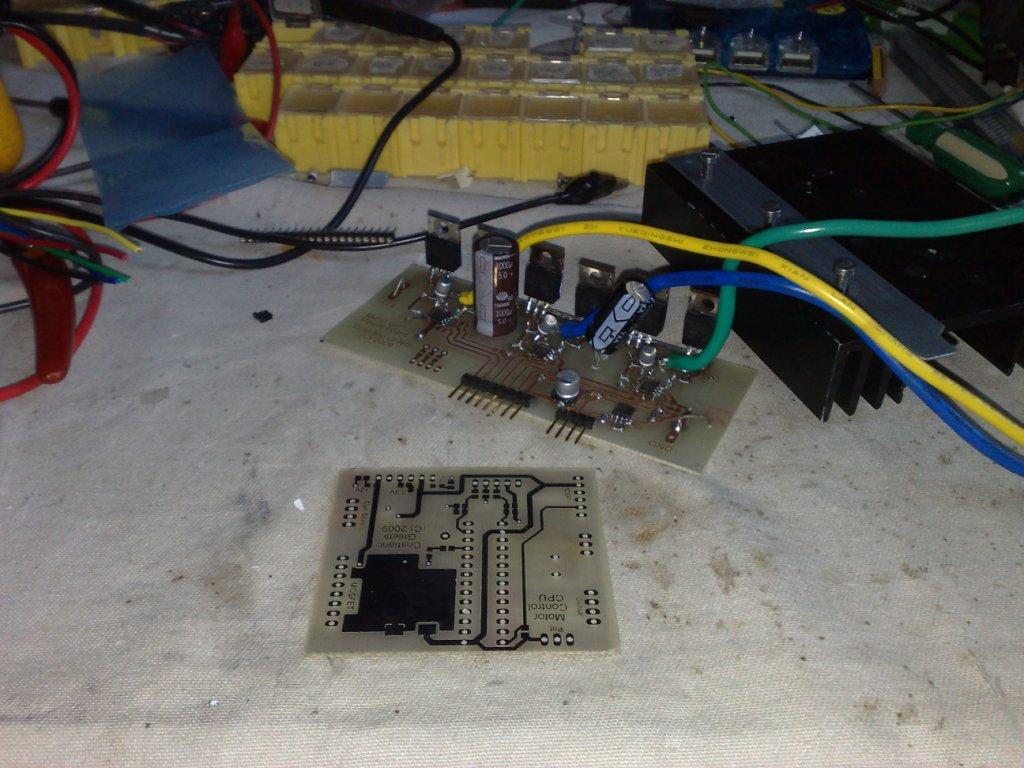

Immagine:
118,91 KB
Come potete vedere solo la scheda di potenza è pronta, quella del processore devo ancora montarla. Ho fatto le cose in grande per praticità, ma ho già pronto un layout moolto più compatto! In più le schede sono separate in modo da poter cambiare i mosfet per tensioni maggiori, usando lo stesso processore... Così insomma!
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
Inserito il - 21/08/2009 : 19:01:50
|
Ora tocca a te Joffa...
Ollellè, ollallà, facceli vedè, facceli toccà! |
 |
|
|
gigione
Utente Medio
Liguria
194 Messaggi |
Inserito il - 21/08/2009 : 22:47:57
|
Complimenti, dovrà venire fuori un bell'oggetto. Ma è fatto per batterie al piombo? o è adattabile a qualsisasi tipo di batterie?
funziona in anello aperto oppure avra bisogno dei sensori di posizione del rotore e dell'encoder. |
|
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7769 Messaggi |
Inserito il - 22/08/2009 : 00:50:42
|
Ah ah, gip mad, non mi riferivo a te! Quello che riesci a fare per me è roba da marziani per cui resto già stupito che ci riesci  .
E che qua siamo golosi  e se ci anticipano le novità con troppo anticipo l'attesa ci snerva.
Apprezzo Joffa che ha spiegato che i nuovi progetti sono posticipati così uno si regola e non diventa ansioso |
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 22/08/2009 : 11:44:13
|
Bella la mascherina per chiudere gli slot periferiche pc!!
Tanto grande non mi sembra già ora scusa, le misure + o -
sono come quelle delle centraline solite.
| Messaggio di gip_mad
..... i miei amici mi hanno trascinato fuori di casa e i lavori sono andati un pò a rilento.....
|
per fortuna che ci sono gli amici....Non si può rimanere in casa a vita... |
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
Inserito il - 22/08/2009 : 14:33:52
|
Gigi, va bene per tutte le batterie e funzionerà sia coi sensori che senza (come la centralina di justin), accorgendosi se si rompono i sensori.
Lo so che ti riferivi a joffa, ma mi sono un pò sentito in colpa visto che avevo promesso anch'io mari e monti e non vi ho più tenuti aggiornati!
Max, sai che a noi maniaci dell'elettronica piace piccolo...  (per compensare che ce l'abbiamo grosso! ) |
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
Inserito il - 22/08/2009 : 14:42:49
|
Oh.. mio.. Dio.... So che non è la sezione giusta per postarlo, ma è l'unica che frequento... Magari Job può ripostarlo in un altra sezione (Pedelecafè?)..
Guardate questo:
http://www.youtube.com/watch?v=b36Yi-Pb1wM
Ma guardatelo tutto.. E se all'inizio del video pensate che siano brave... Aspettate di arrivare a 2:30...  |
|
|
|
gigi35
Utente Master
Emilia Romagna
2979 Messaggi |
Inserito il - 22/08/2009 : 16:21:53
|
| gip_mad ha scritto:
Oh.. mio.. Dio.... So che non è la sezione giusta per postarlo, ma è l'unica che frequento... Magari Job può ripostarlo in un altra sezione (Pedelecafè?)..
Guardate questo:
http://www.youtube.com/watch?v=b36Yi-Pb1wM
|
bravissime! per diventare anche famose dovrebbero mettere un gonnellino da tennista invece dei pantaloni  |
collaboratore video |
|
|
|
joffa
Utente Master
3956 Messaggi |
Inserito il - 22/08/2009 : 17:46:22
|
Eh sì, pare che lo studio approfondito per lìottimizzazione prenda più tempo del previsto. La facevo facile io...
In realtà l'ing. è pignolissimo e ha tirato fuori un sacco di opzioni.
L'idea rimane comunque quella di tirar fuori un prodotto inedito e di fascia alta.
Stiamo vedendo di fare anche un kittino centrale con ottimizzazione dell'utilizzazione della coppia, il tutto a potenza "legale".
Ci stiamo interessando ai motori a eccitazione variabile (credo sia quella, eh...), per avere tanto tiro a bassa velocità e poco tiro ad alta per poter allungare senza alzare la potenza, più vari modi per "cambiare marcia", sia elettronci che meccanici, anche se i secondi sembrano prendere troppo spazio.
Insomma, ci stiamo impegnando, ma non se ne parla prima della fine dell'inverno.
Stiamo anche valutando vari fornitori per la costruzione degli avvolgimenti in Italia, visto che è nostra intenzione fare tutto qui.
Ma i motori che usiamo, Nine compreso, sono multipolari e richiedono un lavoro pazzesco per l'avvolgitura, che in Cina è fatta...a mano !!! (Nine compresi)
Per di più, in questo momento per di più le ditte stanno emigrando in Cina per le foriture di motori, quindi è una bella fida... |
|
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7769 Messaggi |
Inserito il - 22/08/2009 : 18:02:32
|
| gip_mad ha scritto:
Oh.. mio.. Dio.... So che non è la sezione giusta per postarlo, ma è l'unica che frequento... Magari Job può ripostarlo in un altra sezione (Pedelecafè?)..
Guardate questo:
http://www.youtube.com/watch?v=b36Yi-Pb1wM
Ma guardatelo tutto.. E se all'inizio del video pensate che siano brave... Aspettate di arrivare a 2:30...
|
Incredibile!
1) se queste sono le juniores le senior cosa fanno ?
2) quanto pesano quelle bici? 5 kg?
3) quando dicono che una scatto fisso si controlla meglio, in effetti...
4) interessante la sella col leggero rialzo dietro.
|
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
pixbuster
Amministratore
fondatore
Veneto
12373 Messaggi |
Inserito il - 22/08/2009 : 22:45:16
|
Pfui : anchio so fare quelle cose; anzi ho fatto un numero acrobatico molto simile un paio di settimane fa quando con la pieghevole ho beccato un cordolino che non era da un centimetro come avevo valutato ma da quattro
E l'atterraggio con le ginocchia mentre la bici faceva il salto mortale è stato molto apprezzato da tutti gli astanti !
((((((    e sono pure ragazze carine )))))) |
Pix su Frisbee Atlas, su pieghevole 20" Kawasaki con kit Bafang centrale e su Cargo muscolare "artigianale"
|
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 27/08/2009 : 10:03:23
|
Bravo gip!
Ci puoi dare qualche info tecnica?
Che tipo di micro intendi usare?
Il Firmware sarà tutto scritto da te?
Non sarebbe male utilizzare la tua centralina per studiare nuove logiche di funzionamento del PAS, per renderlo più umano, per esempio! |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 06/11/2009 : 12:53:36
|
Ciao gip, come va il progetto? Siccome mi sto cimentando anch'io a fare un pò di prove, puoi darmi qualche info così ci confrontiamo? Che coppia di mosfet/driver stai usando, per esempio?
 |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
Inserito il - 06/11/2009 : 14:09:36
|
Ciao, scusa se non ti ho risposto a suo tempo ma non avevo visto la domanda!! Il micro è un PIC 33F128MC202, il firmware lo scrivo io da zero, prendendo spunto dalle application note della microchip quando serve.
Come va il progetto:
Sono finalmente riuscito a far funzionare come volevo le varie uscite PWM e mi sono scritto un pò di routine "utility", le fasi della sequenza del motore sono già pronte, ora mi manca l'hardware, cioè:
-Ho bruciato dei mosfet e me ne servono di ricambio, non so dove trovarli per pochi soldi (visto che non ne ho tanti e comunque molti si dovranno "sacrificare" per la causa), pensavo di recuperarli dalle schede madri ma sono a bassa tensione. per le prove andranno bene.
-Devo costruirmi qualcosa per montare il motore per i test che ho comprato da joffa. non ho idea di come procedere, il laboratorio è piccolo e dovrei proteggere cavi, fogli, dita e altre cose dall'infilarsi in mezzo ai raggi.
-non ho tempo
Uso mosfet a casaccio, tanto la scheda driver è intercambiabile come puoi vedere, i driver sono della Texas ma non mi ricordo il nome. Stasera vedrò di postare un pò di foto... |
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 06/11/2009 : 14:19:58
|
apperò, un DSC quindi!
Io sto partendo da un pò più in basso, avrei pensato di usare il PIC18F2431 e gli IRFB4110 come mosfet. IL tutto preso su RS, anche se sono dei ladri!
Driver gli L6385 della ST.
Tempo non ne ho, quindi si sa quando si parte ma non quando si arriva, tra l'altro mi sa che x lo sviluppo mi tocca di reinstallare Winzozz sul PC e questa è una cosa che mi deprime assai...
Cmq se ti va o hai qualche dubbio/problema potremmo scambiarci qualche info, anche via mail se nn vogliamo appesantire il forum!
Buon lavoro! |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
Inserito il - 06/11/2009 : 15:37:58
|
>>IL tutto preso su RS, anche se sono dei ladri!
appunto... la prossima volta magari ordina su digkey, che sopra i 65€ la spedizione è pure gratis! Io stavo pensando ai fratelli maggiori IRFB4135 (mi sembra), e anche dei prodotti della IXYS sembrano promettere bene (non ricordo le sigle)
>>Tempo non ne ho, quindi si sa quando si parte ma non quando si arriva,
Siamo sulla stessa barca!
>>tra l'altro mi sa che x lo sviluppo mi tocca di reinstallare Winzozz sul PC e questa è una cosa che mi deprime assai...
Se usi i PIC 24, 32, o i dsPic il compilatore è basato su gcc, ma non so se c'è una versione per linux (se invece hai un mac, [oltre a essere gay ], scordati di lavorarci seriamente per sviluppo o altro, oltre a comporre un po di musica)
>>Cmq se ti va o hai qualche dubbio/problema potremmo scambiarci qualche info, anche via mail se nn vogliamo appesantire il forum!
Non appesantiamo il forum, questo thread è aperto apposta!
>>Buon lavoro!
Grazie, anche a te!!
|
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 06/11/2009 : 16:09:59
|
quoto.. le idee condivise sono preziose alla comunità...
mac=gay auhuhauhauh |
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 06/11/2009 : 16:32:56
|
Tranquilli, io non mi faccio problemi, era per risparmiare un pò di codice o sigle a chi non si occupa di elettronica.
Uso linux e ho visto che già con il PIC16 e il pickit2 sono al palo. MPLAB sotto wine è una ciofeca; dato il poco tempo che ho non posso permettermi di passarne il doppio x cercare di far funzionare il tutto...
Digikey l'avevo valutato ai tempi dell'AD per il wattsup, se la cifra è bassa non conviene, purtroppo!
Però se tiene i dSPic (che RS non ha) e accorpo nell'ordine tutto quanto se ne può parlare, se usiamo la stessa piattaforma possiamo anche dividerci un pò il lavoro....
|
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
Inserito il - 06/11/2009 : 16:44:31
|
Grazie per l'offerta, ma non me la sento di dividere il lavoro! Sai com'è il detto... Ci sono tre modi di fare le cose: modo giusto, modo sbagliato, e a modo mio.
Se non hai voglia di installare windows (ma non vedo perchè no, lo cacci su una partizione piccola e sei apposto anche per molte altre cose...) puoi lanciarlo da macchina virtuale..
Comunque non penso di continuare ad usare quel pic, molto probabilmente mi muoverò verso uno con più pin appena la gestione del motore funziona!
|
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 06/11/2009 : 17:06:22
|
Certo lo installerò in un angolino, ma mi scoccia cmq! E' un pò come quando uso la macchina invece della bipa!
mmmm il progettista è orgoglioso lo so , però a volte ci si incaponisce per una strada quando basta dare un occhio diverso per risolvere il problema. Non intendevo copiarti, ci mancherebbe. A 40anni suonati una base ce l'ho.
Però a svuotare il mare con due secchi ci vuole metà tempo. |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 06/11/2009 : 17:22:04
|
| atmel? |
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
Inserito il - 06/11/2009 : 17:46:19
|
Non è che sono orgoglioso, è che ci metterei di più a spiegarti i detagli di quello che voglio fare che a scrivere direttamente il codice!! E non lo dico solo perchè voglio escluderti, è veramente così!
imayoda, sì, potrebbe usare un atmel che ha tutti i tool per linux e pure l'arduino, ma poi vuoi che vediamo chi finisce prima di svuotare il mare, io con un secchio o lui con un cucchiaino? |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 06/11/2009 : 19:22:23
|
| beh.. con arduino potresti avere a bordo della bipa anche un web server con sql e php ahhahahah |
|
|
|
sfiamma
Utente Medio
Lombardia
160 Messaggi |
Inserito il - 06/11/2009 : 21:14:02
|
X gipmad :
La tua centralina la programmi con modulazione pwm normale o come un inverter?
Il codice lo lascerai leggibile?
Intendi "venderle" o metterele a disposizione?
Bello comunque..! |
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
Inserito il - 06/11/2009 : 22:03:57
|
>>beh.. con arduino potresti avere a bordo della bipa anche un web server con sql e php ahhahahah
..anche con i PIC... e ci sono pure dei modelli con controller ethernet integrato. Non sperare che rimanga molto però per il codice per far girare il motore dopo!
>>La tua centralina la programmi con modulazione pwm normale o come un inverter?
PWM normale intanto, poi space-vector una volta perfezionati gli altri aspetti (la priorità è far girare il motore intanto! )
>>Il codice lo lascerai leggibile?
Non lo so, intanto no.
>>Intendi "venderle" o metterele a disposizione?
Bho.....
Comunque ecco il tutto:

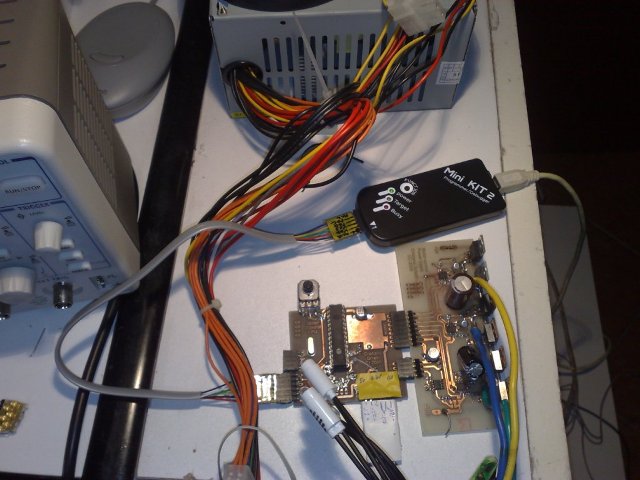

Immagine:
65,52 KB |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 06/11/2009 : 22:49:11
|
| apperò vedo che sei bello avanti.. in bocca al lupo |
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 06/11/2009 : 23:07:02
|
Bello avanti si, io di tutto quello ho solo il tavolo per ora!
Ho inteso gip, del resto parto anch'io dalle AN Microchip, per collaborazione intendevo chiarire i dubbi che necessariamente usciranno durante un simile sviluppo. Il codice delle AN del resto è in assembler e trasportarlo in un ambiente integrato è una rottura, va praticamente riscritto....
Apprezzo Atmel, lo sto usando (ma lo programma un mio fornitore). Ma dover imparare pure quello.. al momento non ho risorse!  |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
gip_mad
Utente Attivo
Veneto
705 Messaggi |
Inserito il - 06/11/2009 : 23:37:46
|
| imayoda ha scritto:
apperò vedo che sei bello avanti.. in bocca al lupo
|
Crepi!
Leo, se usavi un pic a 24 o 32 bit come il mio, avevi le AN con il codice in C! |
|
|
|
Bentax
Utente Senior
1559 Messaggi |
Inserito il - 07/11/2009 : 14:11:49
|
| gip_mad ha scritto:
Oh.. mio.. Dio.... So che non è la sezione giusta per postarlo, ma è l'unica che frequento... Magari Job può ripostarlo in un altra sezione (Pedelecafè?)..
Guardate questo:
http://www.youtube.com/watch?v=b36Yi-Pb1wM
Ma guardatelo tutto.. E se all'inizio del video pensate che siano brave... Aspettate di arrivare a 2:30...
|
 |
e-bikes:
1. MTB Cannondale Jekyll (bbs02 750W centrale)
2. Dahon Jetstream P8 (ex 'motorino') - muscolare
3. city bike - muscolare (da rimettere a posto)
4. Cinzia Car bike (ex rubata, da rimettere a posto) - muscolare |
|
|
| |
Discussione |
|
]
I miei omaggi a San Tommaso
