tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
 Inserito il - 10/08/2010 : 17:24:35
|

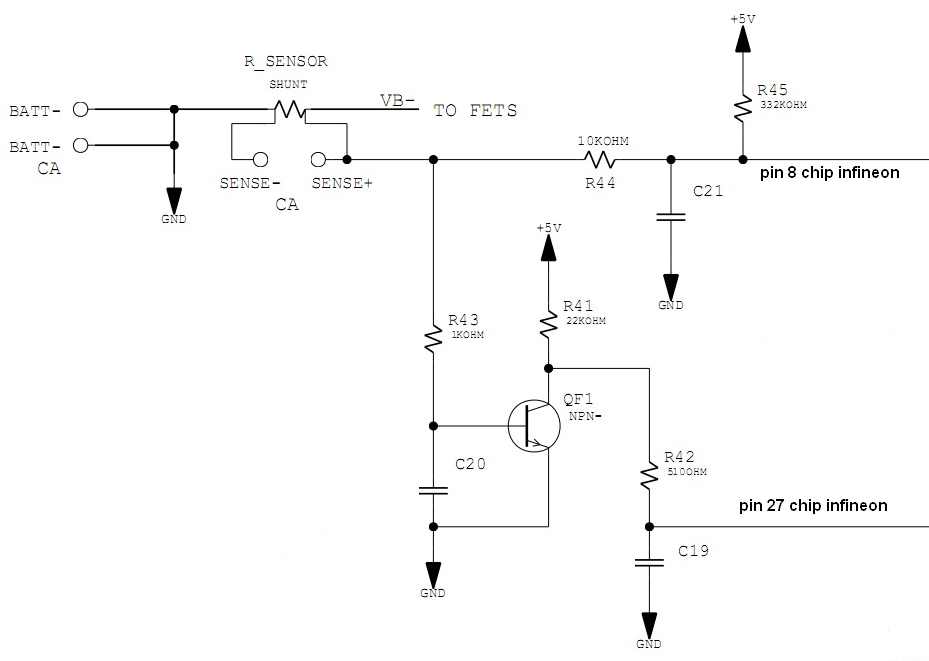

In questa immagine è raffigurata la sezione di rilevamento e controllo della massima corrente di una centralina infineon, mi chiedevo su quale punto intervenire per ottenere una regolazione magari da portare esternamente sul manubrio con potenziometro, in modo da abbassarla non dico fino a zero ma li vicino, ma da questo punto la si potrebbe anche aumentare senza pastrocchiare con saldature sullo shunt.
Immagine:
28,84 KB

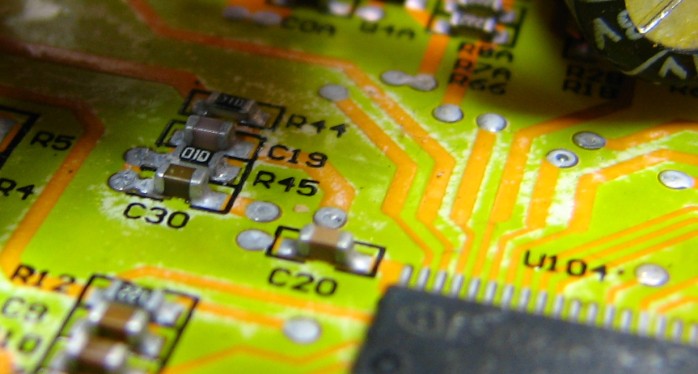

La mia centralina presenta un altra configurazione in quel punto poichè ha solo questi componenti, fra l'altro non identificabili come valore, anche se poi fanno capo agli stessi terminali del chip.
Immagine:
61,95 KB
se si individua dove agire potrei realizzarla come circuito aggiuntivo.
|
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 22/11/2010 : 08:27:59
|
Chiedo perdono per non aver visto questa discussione. Non so come ho fatto a perderla di vista...mah.
Penso che a questo punto, una parte dello schema vada ridisegnata
seguendo le piste.
Dubito che le due resistenze da 10 ohm siano configurate come nello schema: una a 5V e l'altra sullo shunt, altrimenti ci passerebbero dentro 250mA, cosa impossibile e senza senso per svariati motivi.
Forse questa parte è la più delicata e magari cambia anche a seconda della potenza della centralina. |
Un viaggio in bicicletta libera l'anima |
 |
|
|
SuperZ83
Utente Attivo
Abruzzo
517 Messaggi |
Inserito il - 22/11/2010 : 12:48:57
|
| Che sigla c'è sul microcontrollore infineon? |
"Chi conosce in profondità si sforza di essere chiaro; Chi vorrebbe sembrare profondo alla moltitudine si sforza di essere oscuro."
RR6.3 con cyclone
FR6 con Crystalyte |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 22/11/2010 : 19:08:45
|
| Il chip infineon è un XC846, al momento la centralina è montata su una bici e non ho modo di accedervi per maggiori indicazioni. |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 22/11/2010 : 19:35:01
|
Il pin 8 sembra essere un ingresso interrupt.
Invece il 27 e un ingresso analogico |
RH 205 HT |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 22/11/2010 : 20:58:33
|
Son stato sul sito di infineon, ma non ho trovato il datasheet dell'XC846.
Mineblu, potresti postarlo?
Grazie! |
Un viaggio in bicicletta libera l'anima |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 23/11/2010 : 12:59:36
|
Ops ho preso il xc866
Ma mi sembra di capire che sono uguali! |
RH 205 HT |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 23/11/2010 : 15:52:02
|
Presumendo che il chip non sia l'846, ma l'866, cosa tra l'altro possibile vista l'inesistenza del
chip 846, pubblico questo datasheet, preso direttamente dal sito infineon.
http://www.infineon.com/dgdl/SAA_XC866_ds_v1.5.pdf?folderId=db3a304412b407950112b408e8c90004&fileId=db3a30431689f442011690d942dc0119
A questo punto sono aperto a qualsiasi contestazione, perchè nulla vieta che possa essere qualsiasi
altro chip. Dovrei mettermi li e passarli tutti, ma il tempo non ce l'ho.
...torniamo alla discussione....
Pin8: Vddc Core Supply Monitor (2.5 V)
Pin27: P1.0/RXD_0/T2EX:
TDI_0 JTAG Serial Data Input
T13HR_1 CCU6 Timer 13 Hardware Run input
RXD_1 UART Receive Data Input
COUT61_1 Output of Capture/Compare channel1
EXF2_1 Timer 2 External Flag Output
Cit. pagina 56:
"In order to power up the system properly, the external reset pin RESET must be asserted
until VDDC reaches 0.9*VDDC. The delay of external reset can be realized by an external
capacitor at RESET pin. This capacitor value must be selected so that VRESET reaches
0.4 V, but not before VDDC reaches 0.9* VDDC.
A typical application example is shown in Figure 21. VDDP capacitor value is 300 nF.
VDDC capacitor value is 220 nF. The capacitor connected to RESET pin is 100 nF.
Typically, the time taken for VDDC to reach 0.9*VDDC is less than 50 #956;s once VDDP
reaches 2.3V. Hence, based on the condition that 10% to 90% VDDP (slew rate) is less
than 500 #956;s, the RESET pin should be held low for 500 #956;s typically. See Figure 22."
Pare che pin 8 serva durante la fase di accensione del chip.
Però non ho letto tutto il datasheet.
Pin 27 invece, da come è descritto nel pinout, mi pare eegua una lettura digitale.
|
Un viaggio in bicicletta libera l'anima |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 23/11/2010 : 19:26:35
|
I schemi che usiamo sono sbagliati!!
Sul schema il micro e segnato con 32 pin.
Nella scheda invece sono 38.
Mi sa che l'unico modo per combinare qualcosa e smontare una scheda! |
RH 205 HT |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 23/11/2010 : 19:48:40
|

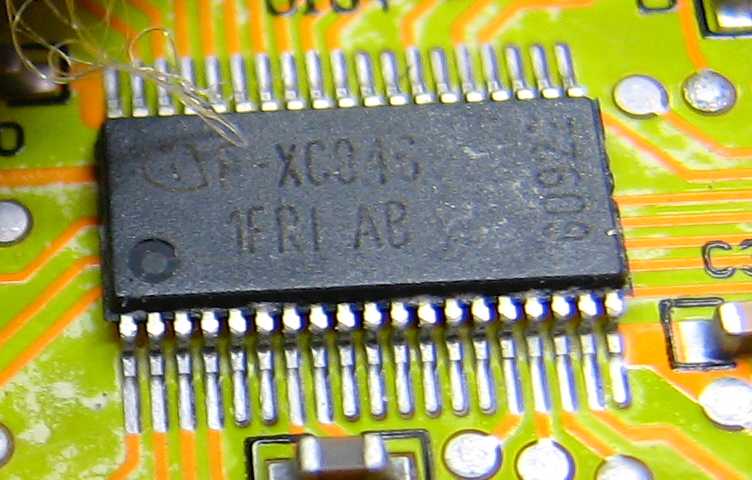

Confermo XC846 e confermo anche i 38 pin.
Immagine:
58,38 KB |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 23/11/2010 : 19:50:04
|
raga dobbiamo chiarire il mistero di sto xc846, chi lo produce? anche io non ho trovato in giro nessun datasheet, che sia un fake cinese? oppure è una versione beta del xc866 e non viene riconusciuto dalla casa? Voglio sapere!  |
S |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 23/11/2010 : 20:18:41
|
| Tito@ hai la centralina smontata? |
RH 205 HT |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 23/11/2010 : 22:00:23
|
| Negativo mineblù, però ho diverse foto, cosa ti interessava vedere ? |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 23/11/2010 : 22:54:46
|
UFFA. uffa! UFFAAAAAAAAAAAAAAA!  Ma che processore è?
Si Mineblù hai ragione, nonostante le tante somiglianze con i nostri schemi,
ci sono troppe diversità per fare un'analisi corretta dei nostri circuiti.
Davanti all'evidenza el XC846, io mi ritiro, non trovo alcun datasheet.
Quasi quasi mando una mail alla infineon. |
Un viaggio in bicicletta libera l'anima |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 23/11/2010 : 22:57:41
|
Infineon
Service Center Italy
00 800 - 951 951 951
Quasi quasi domani gli faccio uno squillo. |
Un viaggio in bicicletta libera l'anima |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 24/11/2010 : 12:25:54
|
Seconda me il 846 e un xxx rimarcato.
Perche e impossibile non trovare informazioni!
Tito@
Mi interessavano le foto per risalire ai collegamento shunt-infineon. |
RH 205 HT |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 24/11/2010 : 12:38:25
|
| Si, anche secondo me, ma quale!? l'866 ci si avvicina molto, ma come facciamo ad essere sicuri? |
Un viaggio in bicicletta libera l'anima |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 24/11/2010 : 12:43:47
|
| Centra poco,ma quando cambiamo i parametri con il prg. si va a modificare il firmware o solo via seriale si cambia i valori? |
RH 205 HT |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 24/11/2010 : 18:20:07
|
Posso dire per certo, dalla lunga indagine in rete di ieri notte, che
l'846 è un chip di produzione cinese.
Si può tentare di vedere col programma che dici, ma ho come l'impressione che se si possono
permettere di stampare un nome diverso, allora possono anche cambiare il nome del chip in fase di programmazione. Però se qualcuno ha la centralina smontata e e la sente di provare,
un controllo potrebbe essere chiarificatore! |
Un viaggio in bicicletta libera l'anima |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 24/11/2010 : 18:25:36
|
| Che si riesca anche a tirar fuori il firmware? |
RH 205 HT |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 24/11/2010 : 19:40:13
|
@mineblu:
La pista dello shunt lato positivo finisce proprio li alla R44 di quel gruppo della foto postata all'inizio. Poi le piste vanno ai terminali indicati nello schema che corrispondono ai pin dello schema generale infineon...i famosi C2 e C4 di cui si parlava nell'altro post. Credo a questo punto che le versioni in effetti della centralina siano millemila e che se possono ridurre numero di componenti lo fanno tranquillamente senza dire nulla.
A questo indirizzo
http://endless-sphere.com/forums/viewtopic.php?f=2&t=5713&start=135
si parla del XC846 e a circa metà pagina anche gli amici americani suppongono che il cuore del limitatore di corrente sia R44...ed anche loro non hanno trovato nessun documento relativo a questo chip....quella sezione della centralina come vedete è già diversa dalla mia...in comune ci sono i valori 01C e 01D.... |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 05/12/2010 : 17:31:54
|
Ho tra le mani la scheda e:
+5v-r45-pin26-r44-shunt-gnd
-c19-
R45 e c19 sono in parallelo |
RH 205 HT |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
|
| |
