 schema bms 16S		  Nuova Discussione  Rispondi
 Versione Stampabile Bookmark this Topic Aggiungi Segnalibro
I seguenti utenti stanno leggendo questo Forum Qui c'è:
Autore Discussione Precedente Discussione Discussione Successiva

te5ta
Utente Attivo


Veneto


513 Messaggi
Inserito il - 06/07/2011 : 16:58:41  Mostra Profilo Invia a te5ta un Messaggio Privato  Rispondi Quotando
qualche buon anima, mi fa lo schema di collegamento per questo bms.???
http://www.bmsbattery.com/bmspcm/322-17s26s-24a-max-discharge-current-bms.html
ho preso le 38120 ma ora sono fermo perchè non so come collegare i cavetti.
i cavetti vanno sul positivo o sul negativo delle celle??
e da che celle comincio??
grazie in anticipo.

bija
Utente Attivo



Marche


852 Messaggi
Inserito il - 07/07/2011 : 08:02:36  Mostra Profilo Invia a bija un Messaggio Privato  Rispondi Quotando
Messaggio di te5ta

qualche buon anima, mi fa lo schema di collegamento per questo bms.???
http://www.bmsbattery.com/bmspcm/322-17s26s-24a-max-discharge-current-bms.html
ho preso le 38120 ma ora sono fermo perchè non so come collegare i cavetti.
i cavetti vanno sul positivo o sul negativo delle celle??
e da che celle comincio??
grazie in anticipo.

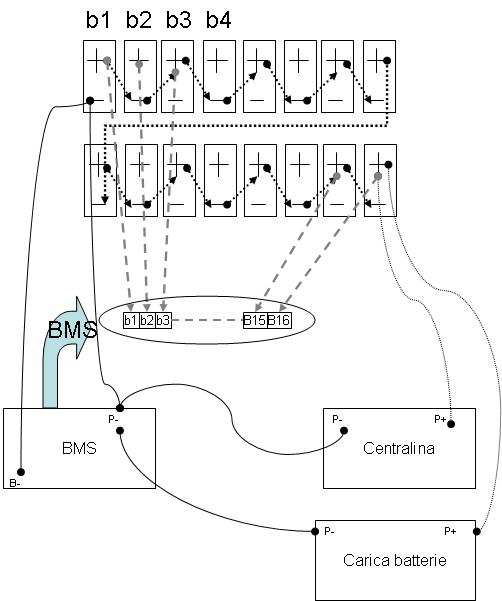

Qualche tempo fa avevo salvato questo schema (l'autore -che non ricordo- aveva poi corretto le frecce di collegamento tra una cella e l'altra che ovviamente vanno in serie. tutto il resto è esatto. ti allego immagine salvata

Immagine:

41,11 KB
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte
Torna all'inizio della Pagina

ccriss
Utente Medio


Lombardia


283 Messaggi
Inserito il - 07/07/2011 : 09:05:14  Mostra Profilo Invia a ccriss un Messaggio Privato  Rispondi Quotando
Ciao, ecco il link a cui fa riferimento bija http://www.jobike.it/forum/topic.asp?TOPIC_ID=10199
Lo schema corretto la trovi in fondo al post (il problema era nella rappresentazione della serie di celle)

Buona connessione!
Torna all'inizio della Pagina

te5ta
Utente Attivo


Veneto


513 Messaggi
Inserito il - 07/07/2011 : 14:13:03  Mostra Profilo Invia a te5ta un Messaggio Privato  Rispondi Quotando
scusate, ma siccome metto la batteria nello zaino e la collego alla bici mediante spinotti xt60, posso usare gli stessi cavi per attacarci anche il carica batterie??
cioè stacco la batteria, attacco il charger e carico??
praticamente unire i 2 p- e i due P+??
Torna all'inizio della Pagina
