alezazza
Utente Attivo
Piemonte
607 Messaggi |
 Inserito il - 26/01/2011 : 08:50:26
|

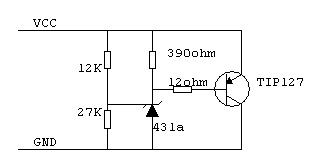

ciao ragazzi, volevo mostrarvi il circuito base che sto utilizzando x il mio bms, non è niente di eccezzionale ma funziona perfettamente e costa meno di un euro  (x cella)
tutti i componenti possono essere smd ad eccezzione del transistor (darlington pnp) che invece necessita di adeguato raffreddamento,
può tenere 5 amper continui e 8 di picco e se non dovesse bastare può essere sostituito da un tip 137.
La tensione di commutazione è 3.6 volt ed scaricando 3 amper arriva a 3.63, le resitenze del partitore devono essere da 0.1% (10 centesimi l una) oppure si può mettere un trimmer.
La resistenza di 390 ohm è la classica polarizzazione del 431 mentre quella da 12 ohm serve a limitare la ib(e anche ik) ad un massimo di 100 ma
Il consumo in standby è talmente basso che può essere lasciata attaccata alla cella, ho misurato circa 150uA
Allegato:  vclamp.bmp
7,13 KB
Immagine:
14,21 KB
|
S |
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 26/01/2011 : 09:28:50
|
Grazie Alezazza!!! Aver imposto un limite alla corrente mi sembra una bella idea
anche se personalmente lo alzerei sapendo che il circuito scalderebbe di più. |
Un viaggio in bicicletta libera l'anima |
 |
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 26/01/2011 : 09:36:58
|
ehm, 100 mA è il limite x la polarizzazione del transistor e per il 431, a quella corrente il darlington è praticamente in corto in qualsiasi condizione, per cui non arriverà mai in quella condizione. Più che altro serve x non danneggiarli
|
S |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 26/01/2011 : 10:28:18
|
bellissimo e semplice..
se riuscissi anche a dare un disegno del pcb, avresti reso un servizio ENORME con modalità opensource |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 26/01/2011 : 19:29:35
|
mi ero dimenticato di una cosa, per chi volesse un limite di corrente basta aggiungere una resistenza (da 5 watt) tra il collettore del transistor e massa.
esempio se voglio 1 amper la R deve essere
(dal datasheet vsat ad 1 amper di 0.9 volt)
R=(Vbatt-Vsat)/amper--->(3.6-0.9)/1= 2.7 ohm (che dissipa 2.7watt) |
S |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 26/01/2011 : 20:49:11
|
Tempo fa, quando feci i primi vclamp, provai anche io a realizzare questo circuito, ora non ricordo di preciso perchè lo abbandonai, forse perchè non dispone del led (ma anche qui si può mettere) ma più probabilmente perchè preferivo la versione con trimmer + led, che fra l'altro con 20 giri era piuttosto critico da tarare con precisione (nonostante un valore di 2k). Alla fine non sono riuscito a fare un circuito dalle dimensioni contenute da montare sulla batteria (la colpa principale è dei radiatori necessari, quella secondaria che non riesco a lavorare in SMD semplicemente perchè ci vedo poco) e non volevo i grossi cavi da attaccare tutte le volte.
Parlo al passato perchè ho abbandonato questa soluzione a favore del solo caricatore da modellismo...anche se per ora occorre accontentarsi di 14 celle, soluzione con cui mi trovo ottimamente. |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
Lorenzo cenci
Utente Medio
Emilia Romagna
117 Messaggi |
Inserito il - 26/01/2011 : 21:20:27
|
| Molto interessante volevo provare a realizzarlo ma vorrei capire come si chiama esattamente il 431a lm431a oppure tl431? O é la stessa cosa? Mentre la resistenza da 390ohm é una resistenza normale? |
lifepo4 800wh percorsi 4200km... |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 27/01/2011 : 08:36:04
|
per il 431 qualsiasi sigla va bene, le prime lettere dicono solo il produttore, se riesci a trovare la versione A è meglio, esistono diverse versioni, cambia la tollerenza, la deriva termica ed il contenitore, se è per una prova lo puoi recuperare da una scheda madre oppure da un alimentatore.
La resistenza da 390 può essere tranquillamente in smd.(dissipa al massimo 0.033watt)
Comunque può essere fatto senza problemi con componenti "normali"
Come diceva Titto, in questo circuito non è facile inserire un led di segnalazione, il problema è che un diodo rosso(ad esempio) si incomincia ad illuminare a 1.8 volt, ed a quella tensione il transistor (misurando sulla vbe) sta già lavorando da un bel pò, ci va almeno un altro bjt collegato come il darlington e che abbia il led tra collettore e massa (con resistenza) |
S |
|
|
|
Lorenzo cenci
Utente Medio
Emilia Romagna
117 Messaggi |
Inserito il - 27/01/2011 : 11:04:15
|
| grazie per l'informazione, proverò a farlo,se dovessi mettere un trimmer al posto di quale resistenza lo dovrei mettere? |
lifepo4 800wh percorsi 4200km... |
|
|
| |
