mastermig81
Utente Medio
160 Messaggi |
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
 Inserito il - 08/01/2013 : 15:37:34
|
| chiedi al alcedo |
 |
|
|
giordano5847
Utente Master
Lombardia
4114 Messaggi |
Inserito il - 08/01/2013 : 19:21:14
|
Io ne ho uno comperato in un negozio di elettronica. Pensavo di utilizzarlo sul multicavo a nove fili ma ho visto che non l'avrei mai smontato ed ho saldato tutte le connessioni. Per evitare che si tocchino e per fare un lavoro più ordinato ho preso un quadratino di plastica ed ho fatto dei forellini dove ho fermato le saldature con la colla a caldo.
Ho paura che con questo spinotto qualche contatto potrebbe essere incerto e non saprai mai quale.
|
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
|
|
|
Barba 49
Utente Master
Toscana
36477 Messaggi |
Inserito il - 08/01/2013 : 22:42:45
|
Questi connettori sono molto piccoli come dimensione, e i contatti sono assai vicini e non adatti per i cavi che vanno dalla centralina al motore, a meno che tu non abbia un 250W più che legale e che usi cavi molto sottili.
Se cerchi di saldare su quei pin dei cavi di sezione generosa fai un pastrocchio, proprio come dice Giordano5847...
|
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 09/01/2013 : 00:34:05
|
in italia trovi molto più facilmente i connettori a 8 pin , per il solo cavo invece arrivi a trovarne con facilità anche fino a 12. cosa ci vuoi saldare? tutto o solo "la strumentazione"?Per i cavi batteria e motore mi affidere ad altro. per il resto , se vuoi rendere tutto più pulito, può andare bene.
Concordo con i due post sopra ...saldare i cavi a questo connettore se non hai un po di dimestichezza e una punta abbastanza fine, diventa non impossibile ...ma rognoso, ovviamente sempe riferito a pas, accelleratori, switch ,cut off....etc...
|
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 09/01/2013 : 10:07:38
|
secondo me state confondendo tra i connettori tipo i din della tastiera del pc che innanzitutto non sono wp e secondo o
poi portano segnali non correnti di fase con quello del link ke i 250 watt li tiene benissimo. io ieri ho preso in un negozio do elettronica un mini din a 8 pin piu massa ( cioe 9 pin :D ) e ci faccio passare solo i segnali e i 20 ma dell accenzione al manubrio |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 09/01/2013 : 10:57:19
|
qua da me il connettore a 9 poli stranamente non si trova...tutti 7+1 , infatti quello a 12+1 me lo sono fatto mandare dall'ingilterra.
Il discorso era proprio su cosa ci deve fare Mastermig.
Se deve farci passare solo i segnali , può passare direttamente ai din.
Per quanto riguarda invece le fasi motore, probabilmente il connettore in questione potrebbe reggere, come diceva il buon Sergio, motori strettamente legali.Nonostante tutto , ne abbiamo avuto anche qualche riprova qua nel forum, a seconda dell'uso che si fa di questi motori, non è cosa rara che questi connettori arrivino a sciogliersi creando qualche problema....Se non ricordo male , in un post qualcuno si ritrovò a dover tranciare il cavo -bici legale-( per cambiare una camera d'aria) poichè proprio i connettori si erano "saldati" tra loro.
|
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 09/01/2013 : 13:42:13
|
| si quei connettori sono montati di serie su motori fino a 500 watt. comunqie non sono i watt il problema ma gli ampere, io a 48 volt faccio passare meno di 10 ampere continuativi, se fossi stato a 24 sarebbero stati il doppio con quindi il doppio del calore generato |
|
|
|
mastermig81
Utente Medio
160 Messaggi |
Inserito il - 09/01/2013 : 14:39:41
|
La mia intenzione è utilizzare il cavo per collegare la centralina al motore ed avere una connessione semplice e pulita.
Quindi avrei bisogno delle 3 fasi + 5 fili per i sensori, con una corrente di picco di 20A.
Ho chiesto ad Alcedo, come suggerito da isd88, che mi ha confermato di avere il cavo e mi ha garantito che fino a 20A(16A da specifiche produttore) non ci sono problemi e che il "punto di fusione", secondo i loro test, sta sui 40A.
|
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 09/01/2013 : 19:49:24
|
| Se te lo ha detto Alcedo allora puoi andare tranquillo...scusa, motore a 36V o 24v???? ciao |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
mastermig81
Utente Medio
160 Messaggi |
Inserito il - 09/01/2013 : 20:21:23
|
| Ebikez ha scritto:
Se te lo ha detto Alcedo allora puoi andare tranquillo...scusa, motore a 36V o 24v???? ciao
|
45V |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 09/01/2013 : 20:29:16
|
mah ....45V a 20A non mi sembrano pochi...però se te lo ha detto marco |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 09/01/2013 : 21:12:48
|
| i volt non contano |
|
|
|
mastermig81
Utente Medio
160 Messaggi |
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 09/01/2013 : 22:59:11
|
| isd88 ha scritto:
i volt non contano
|
Si è vero contano gli A ...ma se i connettori li danno buoni per 500W e non per 10,20 o 30 A ....ci sarà pure un motivo....sicuramente...non penso che il problema sia il connettore in senso stretto , ma tutto quello che gli sta intorno... |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
jonny
Utente Attivo
Campania
669 Messaggi |
Inserito il - 10/01/2013 : 00:52:56
|

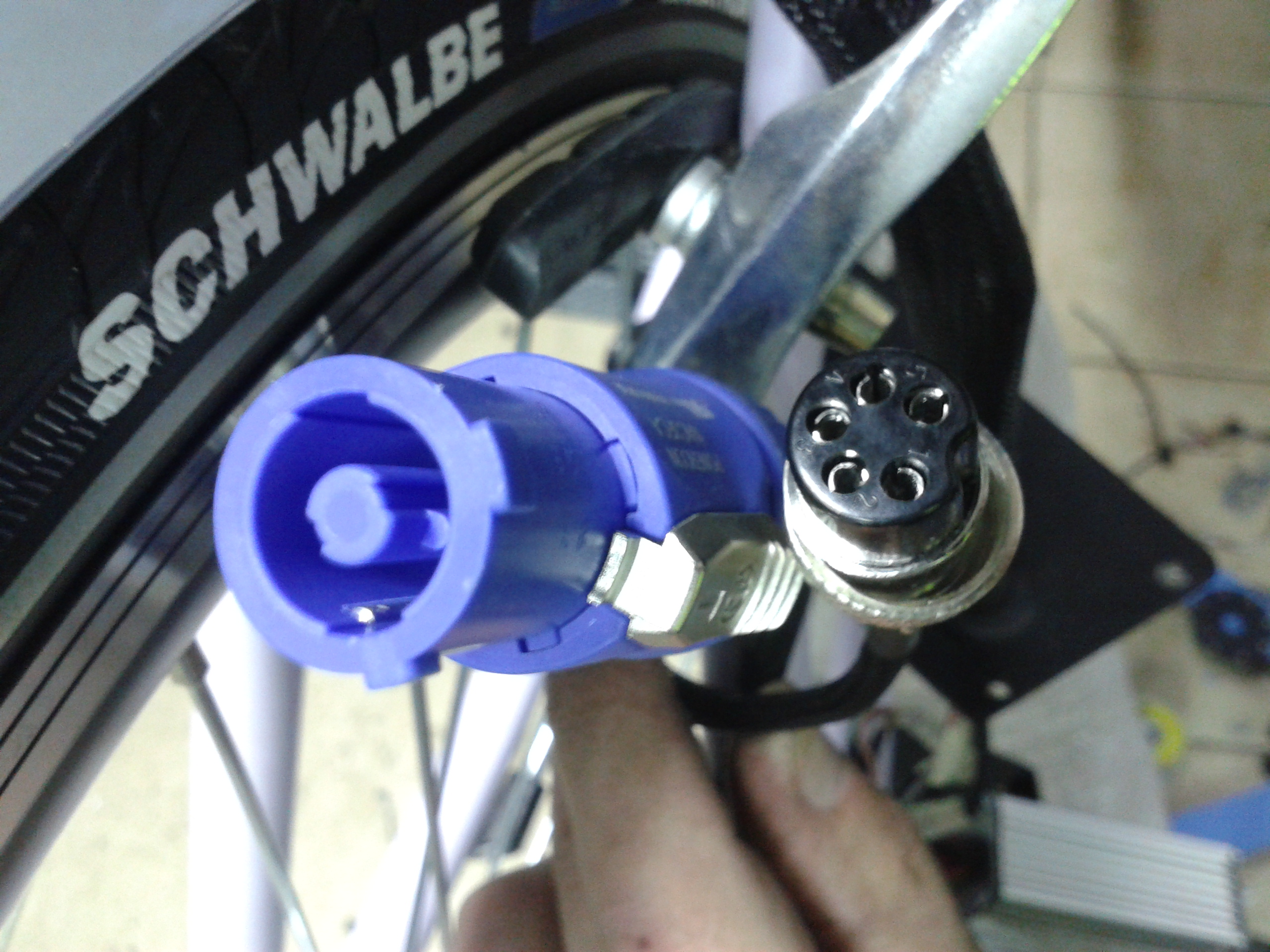

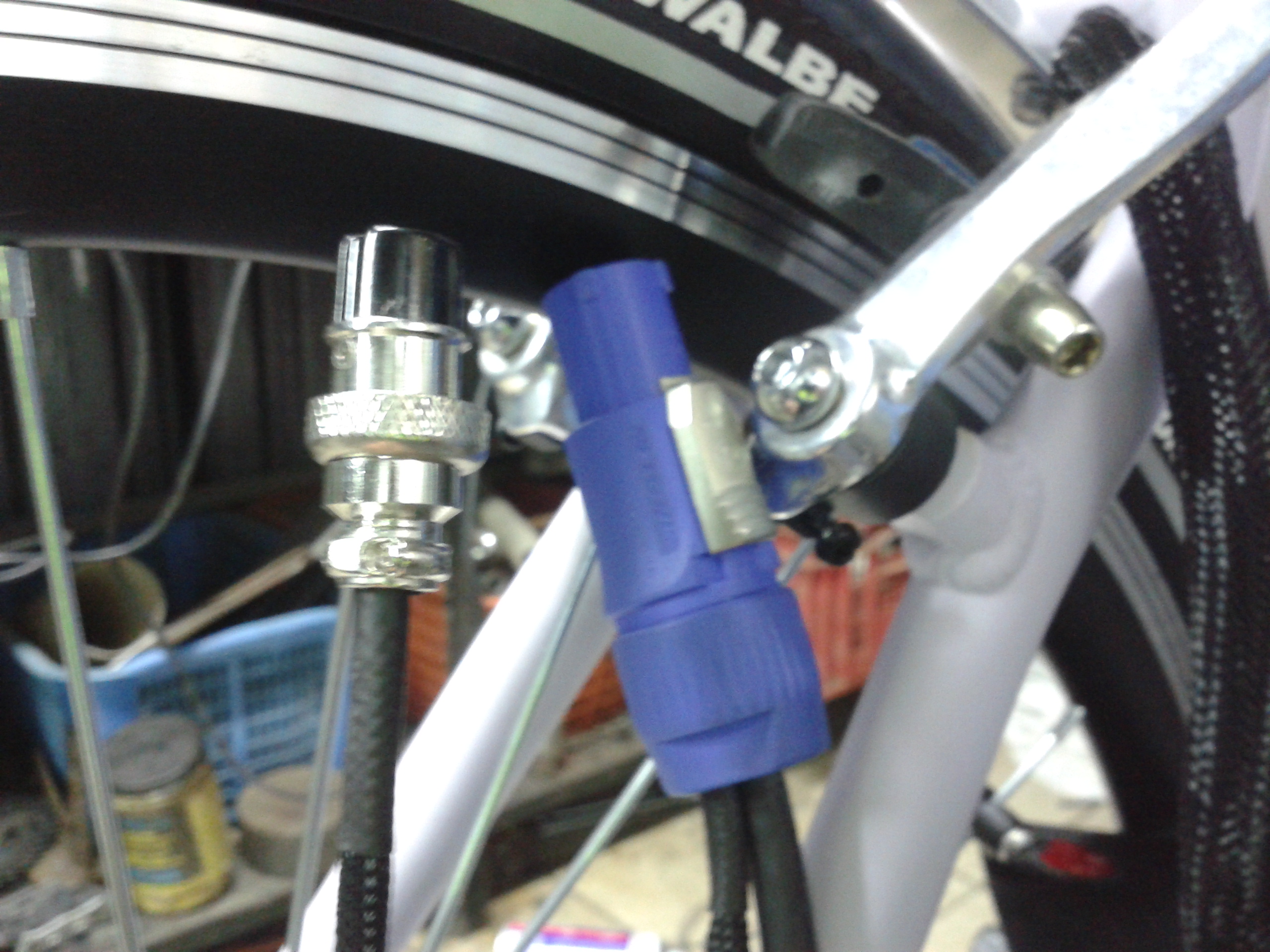

Per le fasi del motore ho usato un neutrik powercon dato per 20A e un connettore din a 5 poli per i sensori
Immagine:
1317,37 KB
Immagine:
1237,26 KB |
il secondo è il primo dei perdenti! |
|
|
|
alcedoitalia
Utente Attivo
Emilia Romagna
770 Messaggi |
Inserito il - 10/01/2013 : 07:49:58
|
| mastermig81 ha scritto:
La mia intenzione è utilizzare il cavo per collegare la centralina al motore ed avere una connessione semplice e pulita.
Quindi avrei bisogno delle 3 fasi + 5 fili per i sensori, con una corrente di picco di 20A.
Ho chiesto ad Alcedo, come suggerito da isd88, che mi ha confermato di avere il cavo e mi ha garantito che fino a 20A(16A da specifiche produttore) non ci sono problemi e che il "punto di fusione", secondo i loro test, sta sui 40A.
|
a 20A li usiamo "abitualmente" sulle e-mtb e non danno problemi, difatti le specifiche tecniche del fornitore sono di 16A max, il punto di rottura è molto prima dei 40A, difatti a 40A dopo due minuti il connettore si è aperto come un fico maturo......
comunque, ribadisco che a 20A problemi non ce ne stanno, i nostri test sono stati di 30 minuti consecutivi, nel mese di luglio sul banco, quindi penso, una delle condizioni peggiori, non essendoci nessun aiuto esterno, ad aiutare il raffredamento, la temperatura del connettore durante tale prova si era attestata intorno ai 70° ma rimaneva stabile.
un caro saluto a tutti |
www.alcedoitalia.it Vendita di e-bike e Kit di trasformazione |
|
|
|
MilleMiglia
Utente Master
Liguria
6809 Messaggi |
Inserito il - 10/01/2013 : 09:55:18
|
Grazie Marco.
@jonny, per cortesia ridimensiona le foto prima di allegarle, rendi fastidiosa la lettura e non si vede un bel niente.. |
In Vino Rident Omnia |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 10/01/2013 : 10:05:07
|
| alcedoitalia ha scritto:
[
a 20A li usiamo "abitualmente" sulle e-mtb e non danno problemi, difatti le specifiche tecniche del fornitore sono di 16A max, il punto di rottura è molto prima dei 40A, difatti a 40A dopo due minuti il connettore si è aperto come un fico maturo......
comunque, ribadisco che a 20A problemi non ce ne stanno, i nostri test sono stati di 30 minuti consecutivi, nel mese di luglio sul banco, quindi penso, una delle condizioni peggiori, non essendoci nessun aiuto esterno, ad aiutare il raffredamento, la temperatura del connettore durante tale prova si era attestata intorno ai 70° ma rimaneva stabile.
un caro saluto a tutti
|
Grazie Marco. |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
jonny
Utente Attivo
Campania
669 Messaggi |
Inserito il - 10/01/2013 : 10:29:43
|
mi dispiace non posso modificarlo...
la modifica è consentita entro 30 minuti, almeno questo è il messaggio che mi da il forum...
non credevo fossero così grandi scusatemi...le ho caricate direttamente dal cellulare |
il secondo è il primo dei perdenti! |
|
|
| |
