 Inserito il - 29/03/2013 : 20:18:23
|

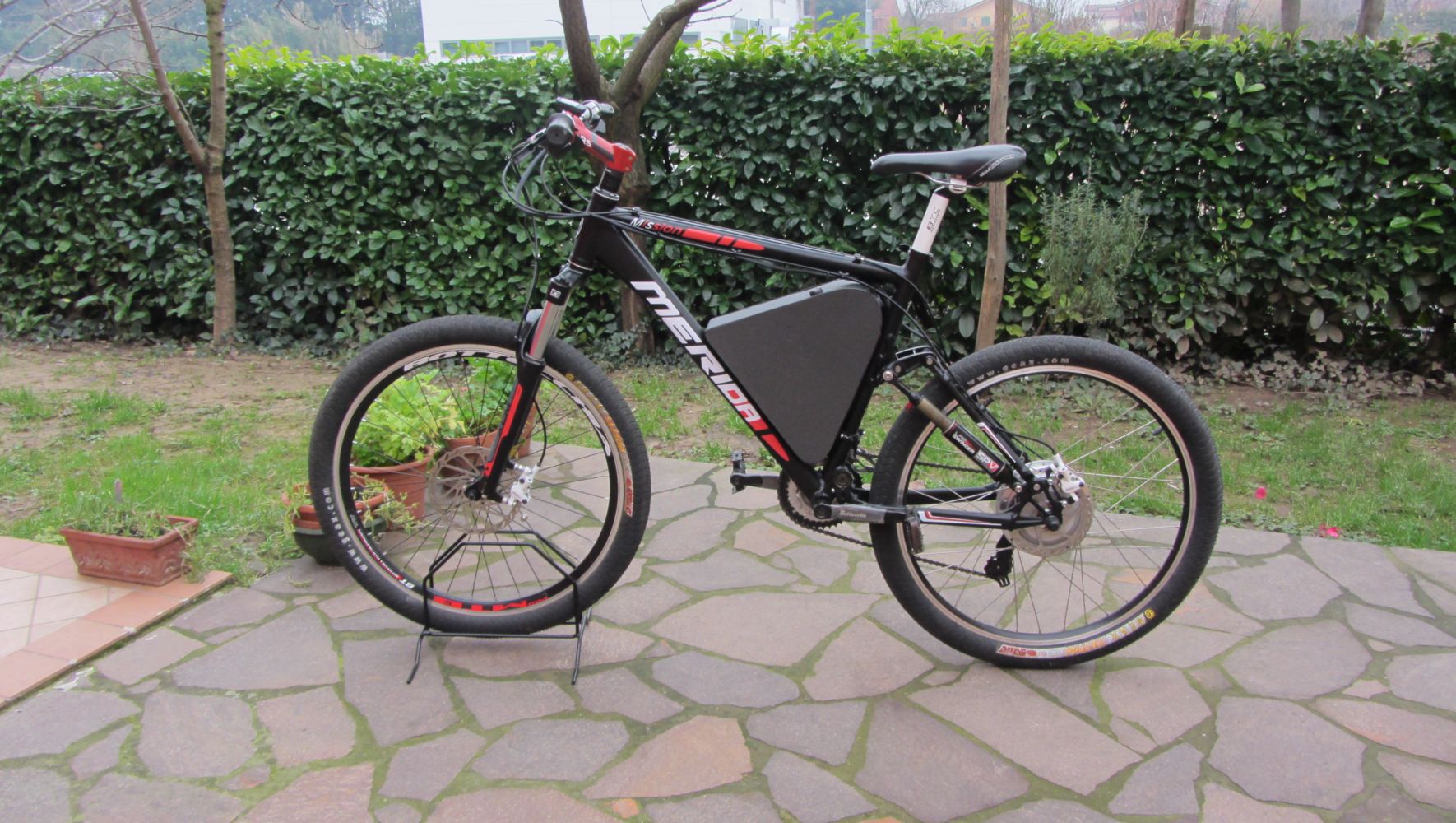

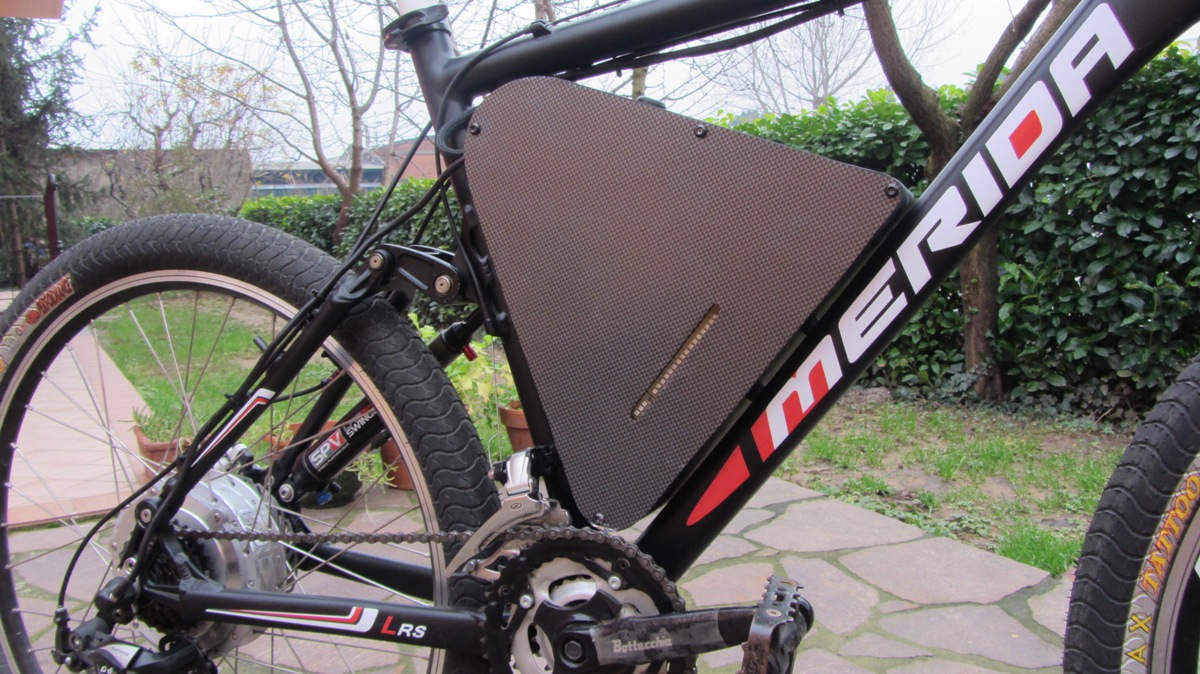

Posto alcune foto della mia Merida che finalmente ho terminato.
(queste non sono le ultime foto fatte, posterò le nuove a breve)
Sarò molto felice di ascoltare i vostri pareri/critiche...
Immagine:
341,55 KB
|
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 29/03/2013 : 20:19:57
|

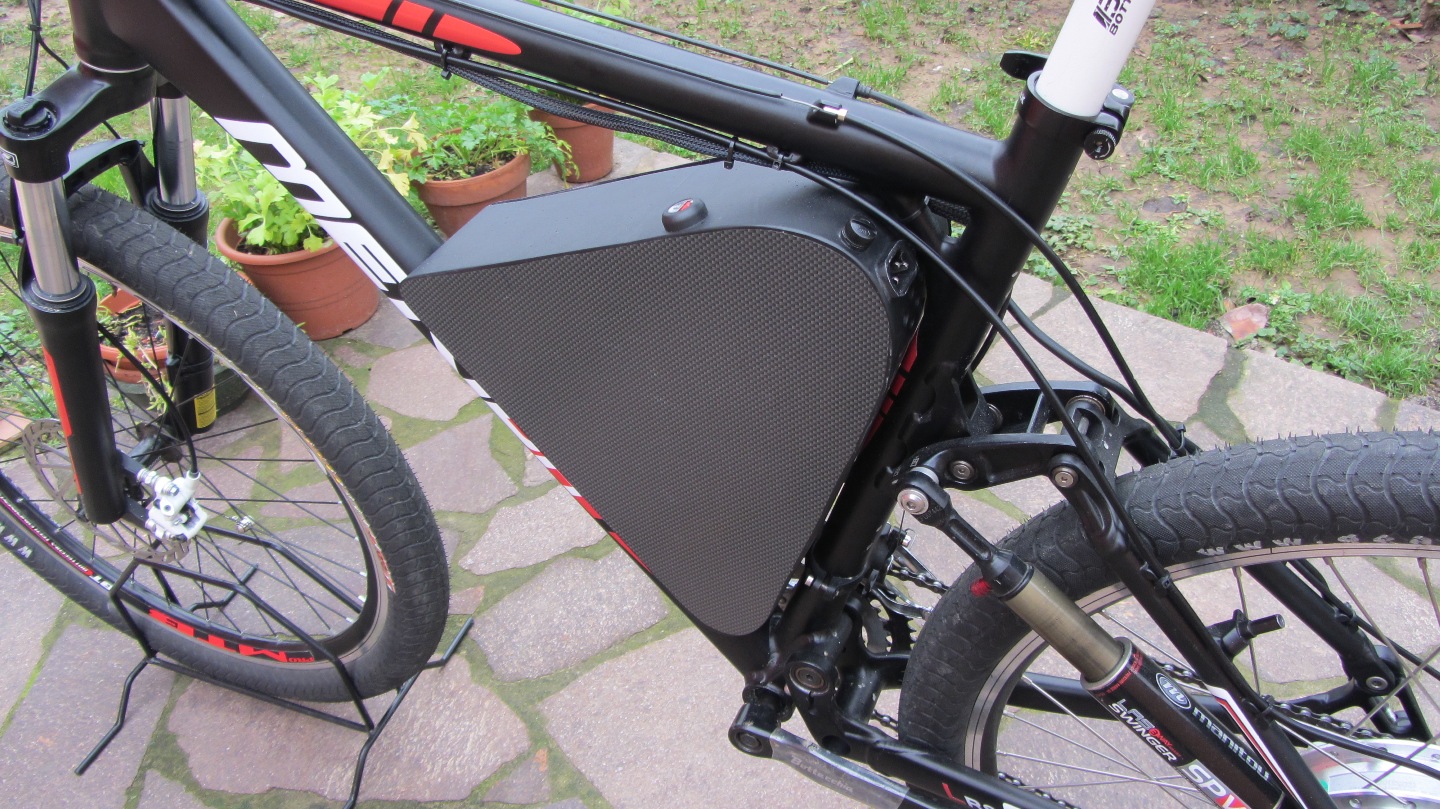

Immagine:
327,5 KB |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
 |
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 29/03/2013 : 20:22:08
|
Immagine:
501,89 KB |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 29/03/2013 : 21:00:24
|
Non c'è proprio nulla da criticare.
Veramente ben realizzata!!
 |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
Barba 49
Utente Master
Toscana
36495 Messaggi |
Inserito il - 29/03/2013 : 21:55:55
|
Evvai, una bici proprio bella, complimenti...  |
|
|
|
Monkey50z
Utente Attivo
Emilia Romagna
814 Messaggi |
Inserito il - 29/03/2013 : 22:01:43
|
Complimenti, un lavoro veramente pulito.
La finestrella sul lato DX cosa fa vedere?
Il telaio libero e regolare per una biammortizzata ha sicuramente aiutato, ma la realizzazione è veramente curata, lo dico con ammirazione. |
|
|
|
Barba 49
Utente Master
Toscana
36495 Messaggi |
Inserito il - 29/03/2013 : 22:11:07
|
La finestrella sulla destra serve per poter controllare il bilanciamento delle celle, quelli che si intravedono sono i led del BMS.....  |
|
|
|
AlexSv
Utente Master
Liguria
2435 Messaggi |
Inserito il - 30/03/2013 : 00:02:17
|
Ottimo lavoro direi, bravo !  |
Bixy Urban Cruiser - corretta con SWXH@8SLi-ion18650-11Ah km.percorsi:1000
HardVolt - messa a riposo dopo 4000km.
Born2ride 16" N.1 con cryst209sensorless@8sNanotech + Born2ride 16" N.2 -> Pedalare !!!
Sub Minivelo - Small Urban Bike ... now with SWXK :)
Ciocodream: l'unica bipa al mondo color Nesquik, ora in versione Tourist 24V
Hai hai hai tanta voglia di pedalare ! :p - Eqxduro FS versione "AM"
853...neonata con cryst406@14s18650 km.percorsi bipa:900 batteria:4900
Aka Ridimensionatore MaScarato ! |
|
|
|
garchofa
Utente Senior
Liguria
1982 Messaggi |
Inserito il - 30/03/2013 : 01:59:46
|
Veramente, un lavoro bello e pulito!!
Complimenti!! |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 30/03/2013 : 09:05:57
|
| Nulla da dire Fra.Il lavoro è veramente ben fatto.Sfido chiunque a trovare un difetto. |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
T4R
Utente Master
Campania
3560 Messaggi |
Inserito il - 30/03/2013 : 09:11:45
|
| Ebikez ha scritto:
.........Il lavoro è veramente ben fatto.Sfido chiunque a trovare un difetto.
|
Uno c'è l'ha e molto grosso
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Non è mia
Complimenti.
Saluti Pino
|
Cagiva E-lefantino in merittato riposo temporaneo
Decatlhon 9.1 Lmt BBS Work in progress
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
pietrotop
Utente Medio
174 Messaggi |
Inserito il - 30/03/2013 : 09:22:09
|
davvero ben fatta  io sicuramente creerò una monster bike per la sistemazione delle cellone prismatiche a123  |
|
|
|
Bengi
Utente Master
Veneto
3686 Messaggi |
Inserito il - 30/03/2013 : 09:28:38
|
Complimenti, linea pulitissima!
Certo che l'ammo è proprio particolare e adattissimo alle bipa!
Che motore hai e che celle hai usato?
Quanto pesa la bipa complessivamente?
|
Panasonic 26V forever!
Bengi the AironMan: "Salire in bipa è come spiccare liberi in volo"
|
|
|
|
zeccato
Utente Senior
1346 Messaggi |
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 30/03/2013 : 09:55:23
|
Ecco forse bengi a "beccato" il problemuccio della bici...l'ammo.... |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
MilleMiglia
Utente Master
Liguria
6811 Messaggi |
Inserito il - 30/03/2013 : 10:39:43
|
Perchè? Credo che Bengi apprezzi l'elemento proprio perchè lascia il triangolo libero!
Complimenti France davvero gran bel lavoro!
PS
I difetti te li dico poi a voce
Pps
Che freni monti? Ti ha aiutato Nico??? |
In Vino Rident Omnia |
|
|
|
Frank51
Utente Medio
Marche
111 Messaggi |
Inserito il - 30/03/2013 : 10:44:50
|
| Bravo! Avevo pensato qualcosa del genere anche per la mia. Una sola osservazione: il fusibile e la presa di alimentazione non sono troppo esposti alla pioggia? |
|
|
|
Clausarts
Utente Medio
Campania
391 Messaggi |
Inserito il - 30/03/2013 : 15:25:50
|
| Complimenti è uno spettacolo per gli occhi, cosa hai usato per realizzare il contenitore nel triangolo ? |
|
|
|
plinius
Nuovo Utente
Friuli-Venezia Giulia
47 Messaggi |
Inserito il - 30/03/2013 : 17:55:59
|
bravo,bella realizzazione !! |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 17:34:42
|
Ragazzi grazie a tutti voi per gli interventi...vedo che le opinioni sono prevalentemente positive,
mi fa davvero piacere.
Ringrazio in modo particolare Barba per gli innumerevoli consigli e la sua infinita disponibilità,
ringrazio EbikeZ e Millemiglia per i loro aiuti e consigli
|
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 17:37:49
|
@Bengi - L'ammortizzatore, come dice ebikez non è effettivamente l'ideale per avere un buon comfort su strada
Il motore è un Bafang 500w sensored cod. 13 (Ringrazio Millemiglia per questo motore)
alimentato con batteria 19s 20,8a li-ion sanyo 18650 2600
Il peso devo ancora verificarlo.
|
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 17:50:55
|
@zeccato
la posizione di quida è abbastanza corsaiola, ho cercato di renderla più "dritta"
ma le misure e le proporzioni del telaio non lo consentono, in quanto la bipa diventa difficilmente pedalabile.
Tutto sommato visto la velocità abbastanza sostenuta preferisco diminuire l'impatto dell'aria sul busto.
Il fattore pioggia non l'ho preso proprio in considerazione per questa bipa, fin dall'inizio del progetto. (E visto la stagione ammetto di aver fatto una grossa stupidaggine)
In realtà non ho mai pensato di usare la bipa con il brutto tempo.
Il carter che ho realizzato non è impermeabile, (in quanto non ho realizzato nessun tipo di tenuta sul coperchio) anzi è addirittura forellato per il raffreddamento visto che inizialmente la centralina (come vedete nelle precedenti foto) era chiusa all'interno.
Chiaramente il tutto è facilmente modificabile nel momento in cui volessi sigillare tutto.
|
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 17:55:42
|
@Frank51
Come spiegavo a Zeccato, per la situazione pioggia ci sarebbero alcune cose da rivedere.
per la presa di carica sto realizzando un tappo in gomma anche per un discorso di sicurezza visto il voltaggio elevato.
@Clausarts
Il contenitore l'ho realizzato in vetroresina e alluminio, posterò le foto della costruzione... |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 17:57:29
|

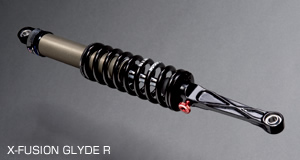

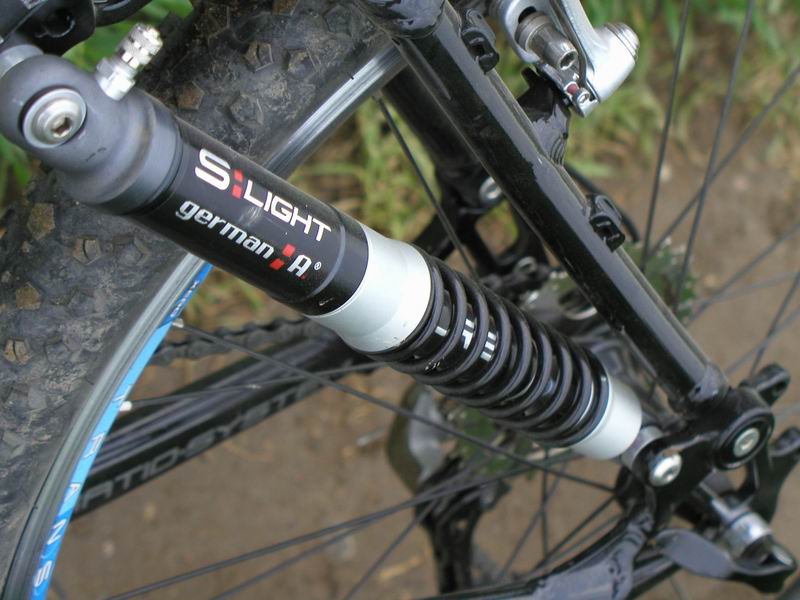

Questi sono gli ammo che vorrei tanto poter trovare per sostituire al mio, purtroppo sembrano introvabili
Immagine:
15,38 KB
Immagine:
73,31 KB |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Nicot
Utente Master
Veneto
2008 Messaggi |
Inserito il - 01/04/2013 : 18:10:28
|
E' troppo bella così! Parafanghi per la pioggia? nooo, quando piove la lasci a casa! |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 18:31:03
|

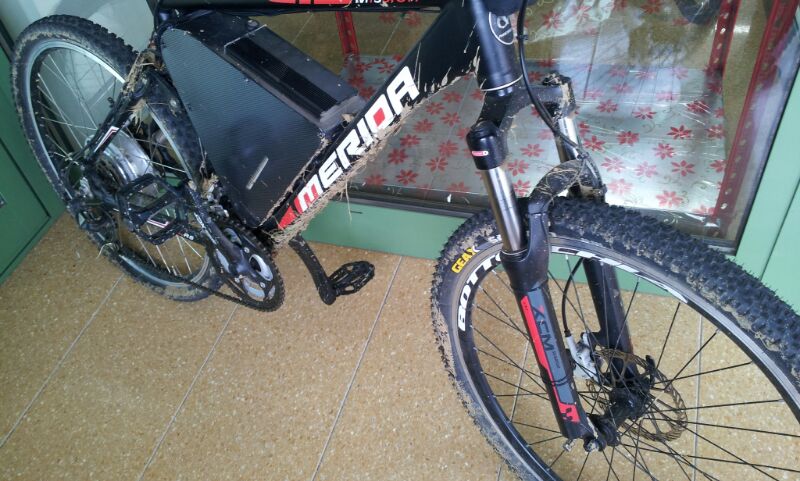

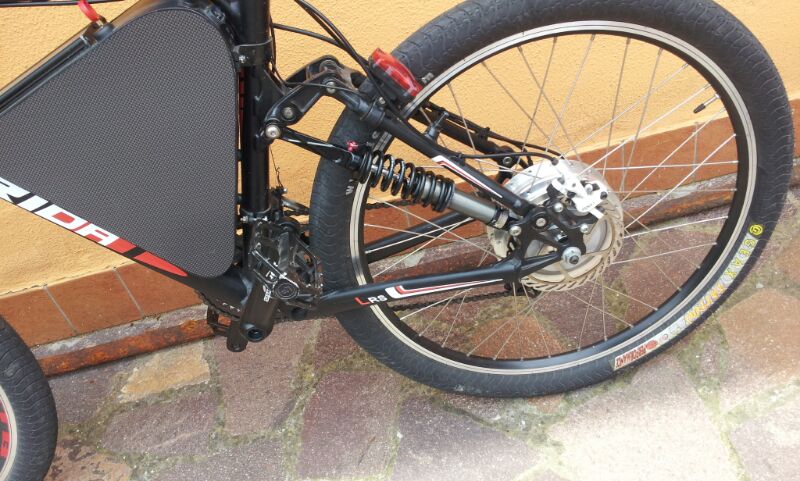

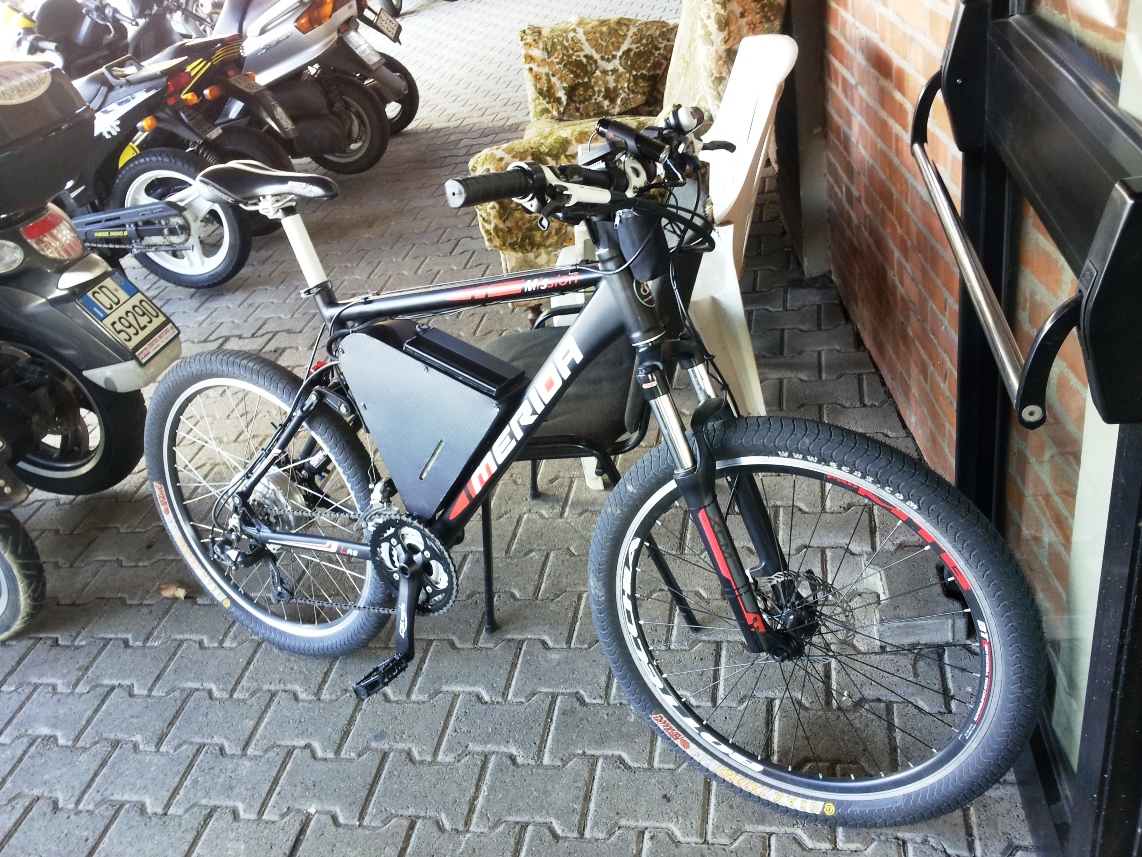

Di seguito posto una foto attuale della bici e alcuni dettagli della realizzazione...Mi rendo conto che con le ultime modifiche l'estetica ha perso un po'.
Modifiche eseguite
Ho aggiunto 2s di batterie quindi ho dovuto far uscire la centralina.
Ho aggiunto una piccola borsetta per la batteria dei fari che io stesso ho realizzato. (nel carter non avevo più spazio)
Ho cambiato rapporti passando a 11 48 per pedalare fino a 50kmh
Sostituito manubrio e attacco per una posizione più confortevole
|
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 18:32:32
|
Immagine:
666,69 KB
|
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 18:34:25
|
Immagine:
613,53 KB |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 18:37:03
|
Di seguito posto una foto attuale della bici e alcuni dettagli della realizzazione...Mi rendo conto che con le ultime modifiche l'estetica ha perso un po'.
Modifiche eseguite
Ho aggiunto 2s di batterie quindi ho dovuto far uscire la centralina.
Ho aggiunto una piccola borsetta per la batteria dei fari che io stesso ho realizzato. (nel carter non avevo più spazio)
Ho cambiato rapporti passando a 11 48 per pedalare fino a 50kmh
Sostituito manubrio e attacco per una posizione più confortevole
|
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 18:42:07
|

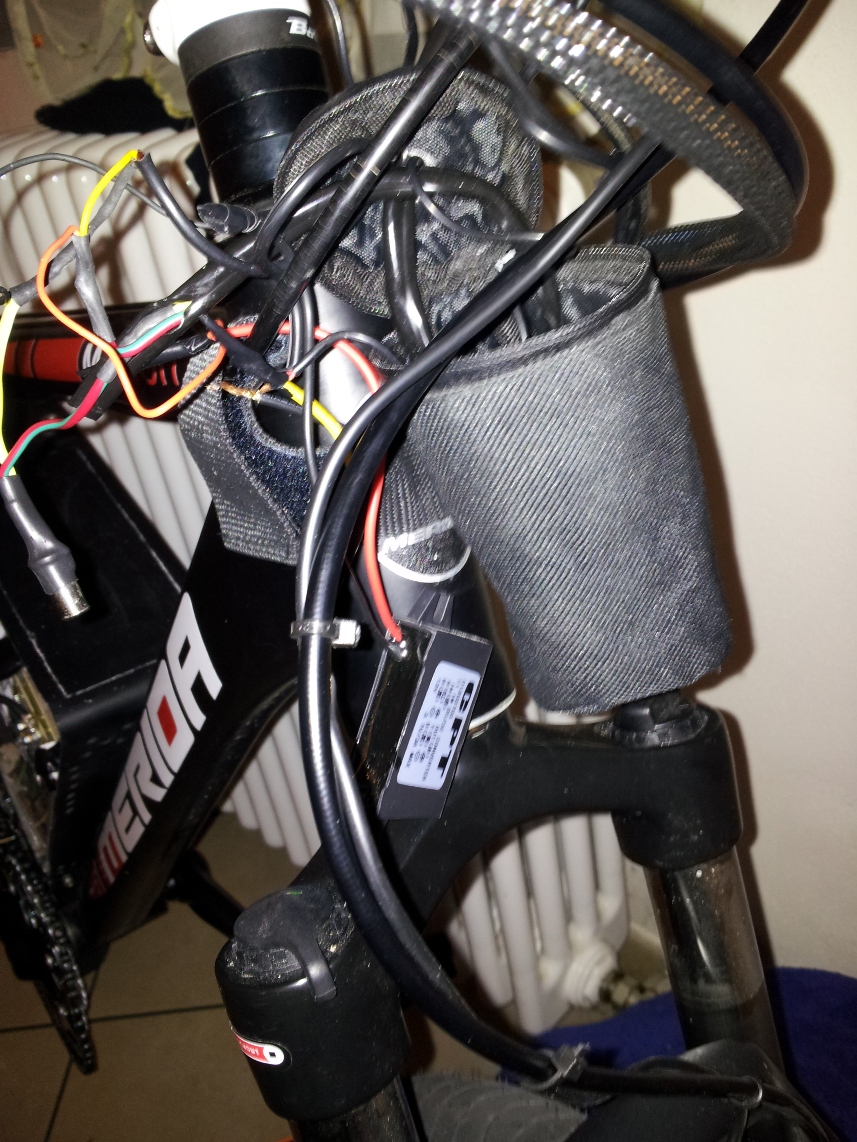

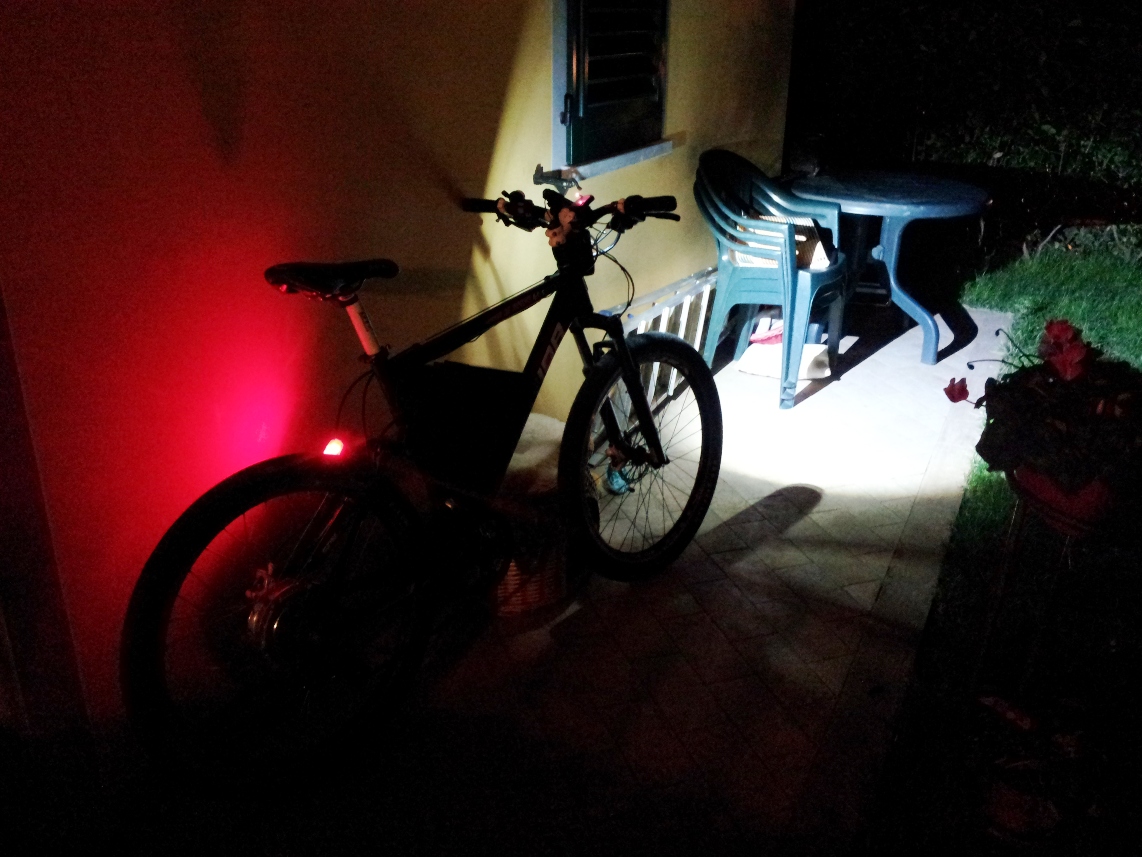

Impianto fari con interruttore al manubrio
Immagine:
433,93 KB
Immagine:
603,05 KB

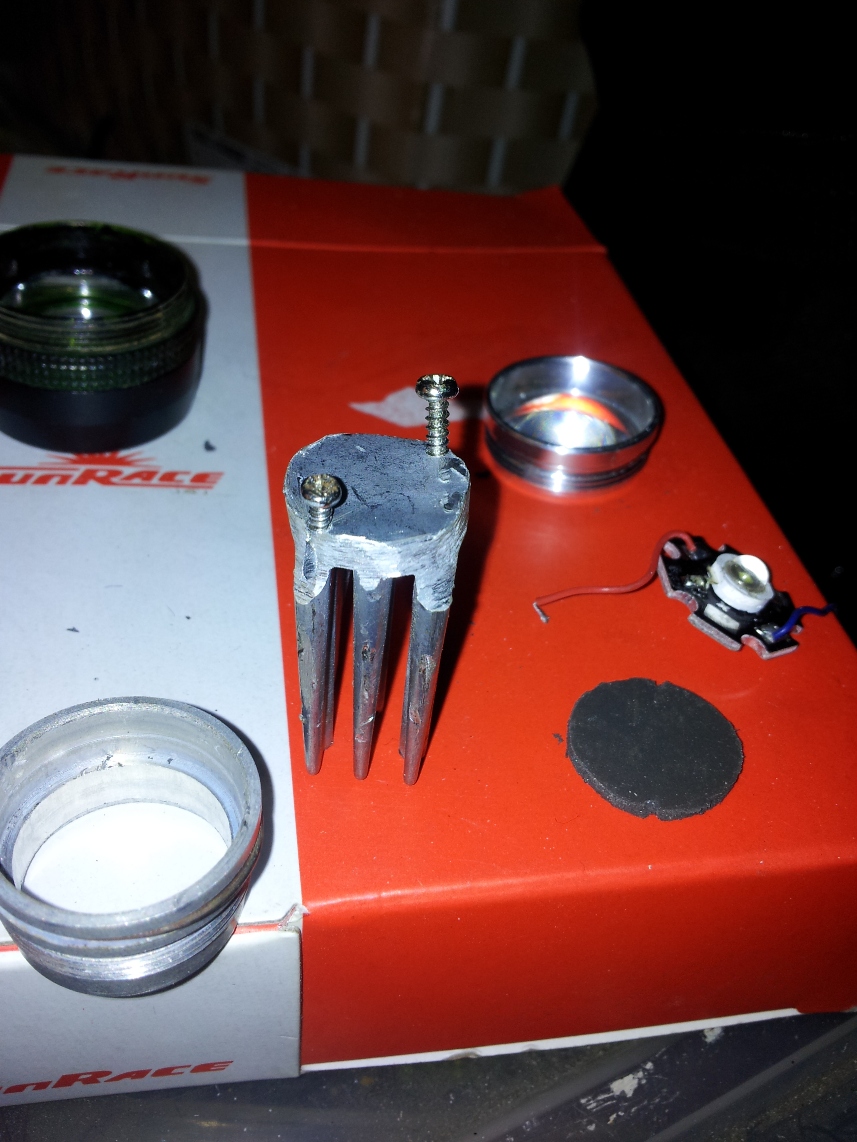

Per il faro anteriore ho modificato una torcia a lente.
Ho utilizzato un led cree t6 10w (non quello in foto) e ho realizzato un dissipatore tagliuzzando quello di una ps2 con relativo pad termico.
Immagine:
392,11 KB

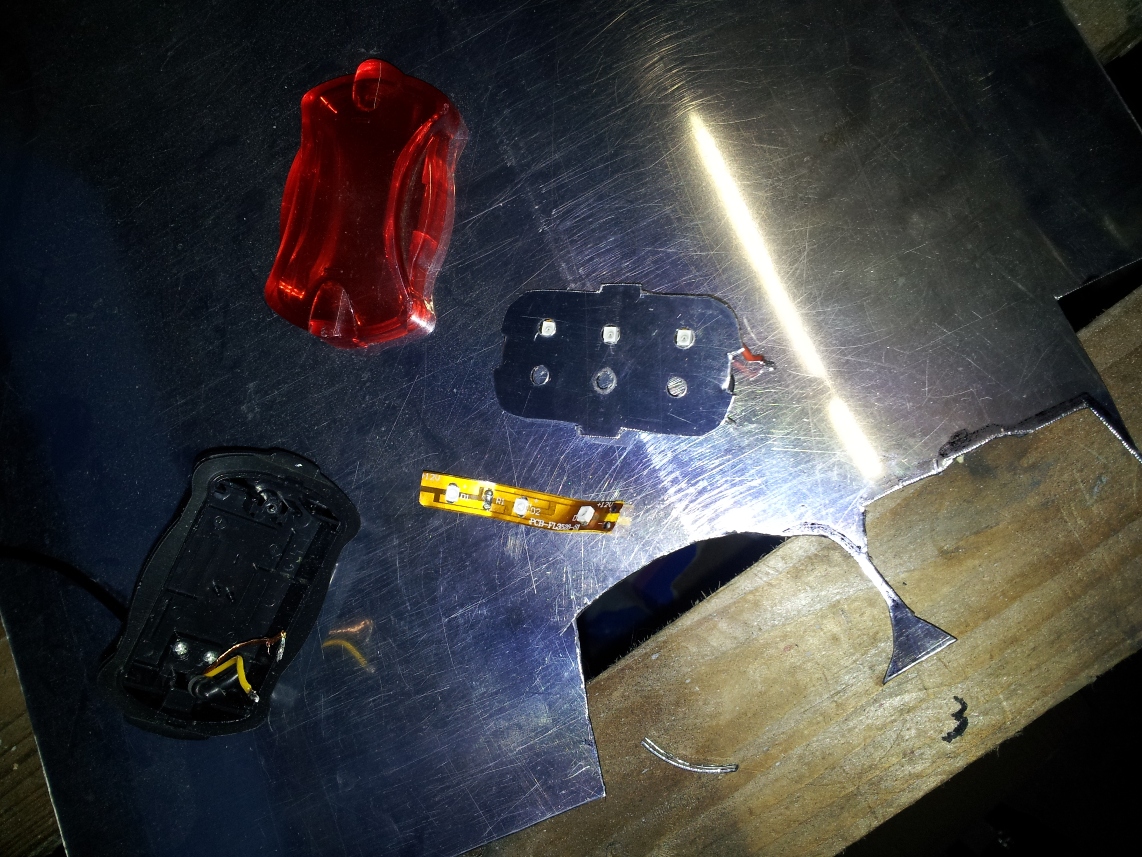

Batteria e led posteriori sono a 12v quindi per il cree led ho usato un mini dc dc step down 12v - 4v 3 ampere
Immagine:
560,36 KB |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 18:45:55
|

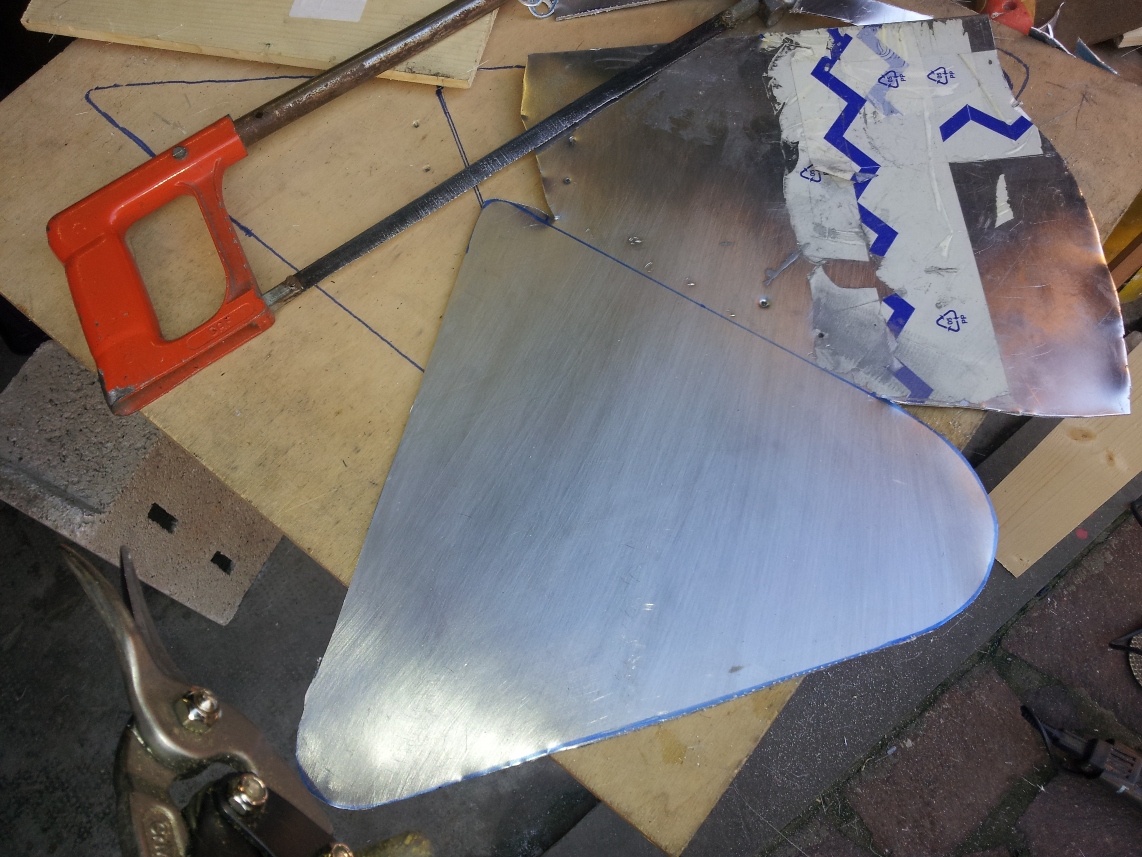

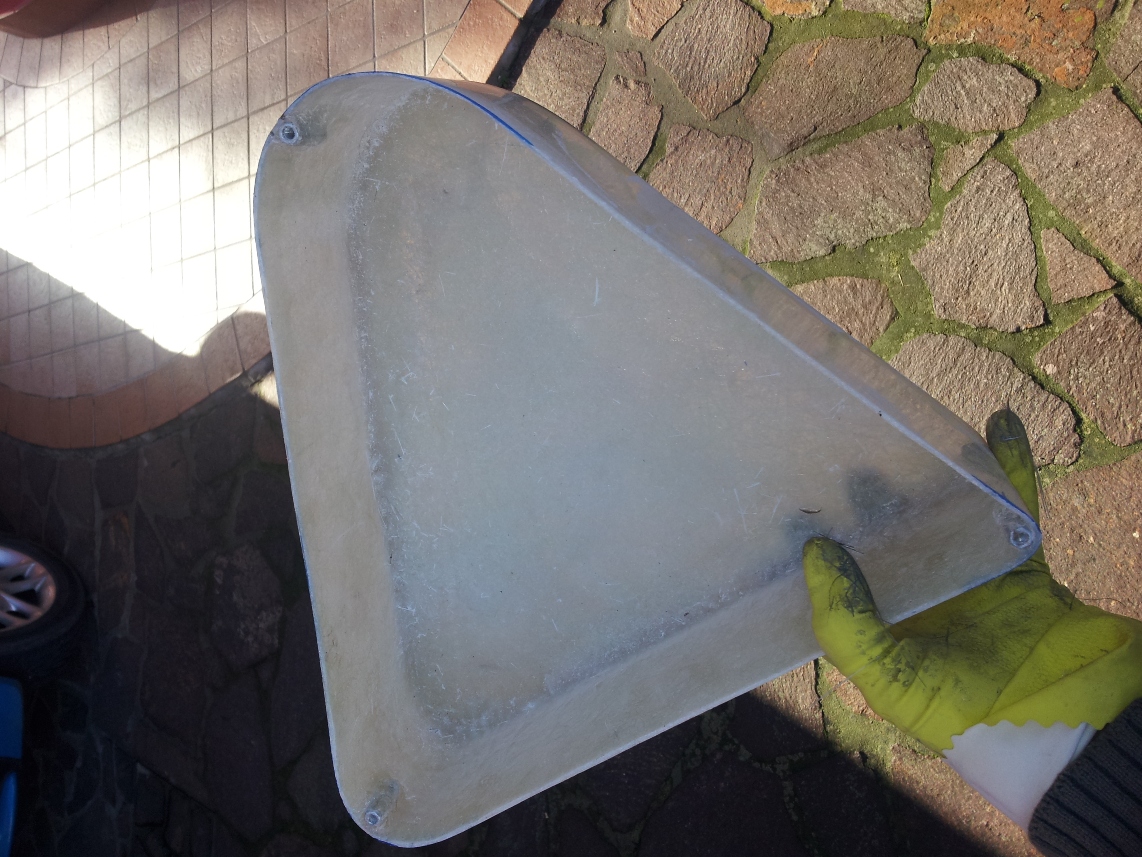

Alcuni dettagli della lavorazione del carter
Immagine:
556,65 KB
Immagine:
517,67 KB
Immagine:
532,64 KB |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 18:50:19
|
| @MilleMiglia : I freni sono semplici avid elixir idraulici, ma lavorano molto bene. Quella di Nico...è una battuta vero? |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
casafe
Utente Medio
181 Messaggi |
Inserito il - 01/04/2013 : 22:56:56
|
Creatina mi sapresti dare una guida per realizzare un carter batteria tipo il tuo??
Intendo dire un manuale su come maneggiare la vetroresina..
E fattibile come cosa o è assai difficile??
Costi??(anche in mp se vuoi)
Grazie!! |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 23:45:26
|
Ciao Casafe questo è stato il mio primo primo ed unico tentativo di lavoro in vetroresina, perció ti racconterò la mia esperienza ma ti consiglio di cercare anche fonti più attendibili.
Non ho seguito nessun manuale...ho cercato online "vetroresina" o "lavorare la vetroresina" e ho preso spunto qua e la, ci sono alcuni video dimostrativi anche su Youtube.
Il kit lo puoi chiedere in ferramenta. A me è bastato un barattolo da un kg con un foglio di 1 mq di tessuto.
Poi dipende dalla grandezza e dallo spessore che vuoi realizzare.
Il costo è marginale, sulle 25 euro. Devi realizzare uno stampo ad esempio in legno che poi devi rendere distaccabile (strati di vernice o gesso poi cera distaccante prima di dare la vetroresina.).Io ho
utilizzato della lamiera di alluminio che avevo in garage, e come distaccante silicone spray.Ma se non userai un materiale specchiato come nel mio caso ti consiglio una cera più appropriata che puoi trovare su ebay (cerca distaccante vetroresina o cera distaccante ecc... )Va bene anche una cera per mobili ma non liquida.
Fatta la sagoma procedi con uno strato di vetroresina e uno di stoffa...io ho usato 3 strati. La stoffa deve assorbire bene la vetroresina, ma puoi capirlo meglio cercando i video.
La parte più difficile è stata incassare i perni filettati dove avvitare il coperchio.In alternativa puoi usare delle staffe a L da avvitare successivamente al carter. Posteró altre immagini dettagliate, se avrai bisogno puoi conttarmi tranquillamente, se possibile ti darò una mano. Comunque ti ripeto, è stato un lavoro improvvisato anche per me quindi se hai una buona manualitá non avrai problemi...fammi sapere...
|
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 01/04/2013 : 23:54:43
|
Ciao Casafe questo è stato il mio primo primo ed unico tentativo di lavoro in vetroresina, perció ti racconterò la mia esperienza ma ti consiglio di cercare anche fonti più attendibili.
Non ho seguito nessun manuale...ho cercato online "vetroresina" o "lavorare la vetroresina" e ho preso spunto qua e la, ci sono alcuni video dimostrativi anche su Youtube.
Il kit lo puoi chiedere in ferramenta. A me è bastato un barattolo da un kg con un foglio di 1 mq di tessuto.
Poi dipende dalla grandezza e dallo spessore che vuoi realizzare.
Il costo è marginale, sulle 25 euro. Devi realizzare uno stampo ad esempio in legno che poi devi rendere distaccabile (strati di vernice o gesso poi cera distaccante prima di dare la vetroresina.).Io ho utilizzato della lamiera di alluminio che avevo in garage, e come distaccante silicone spray.Ma se non userai un materiale specchiato come nel mio caso ti consiglio una cera più appropriata che puoi trovare su ebay (cerca distaccante vetroresina o cera distaccante ecc... )Va bene anche una cera per mobili ma non liquida.
Fatta la sagoma procedi con uno strato di vetroresina e uno di stoffa...io ho usato 3 strati di stoffa. La stoffa deve assorbire bene la vetroresina, ma puoi capirlo meglio cercando i video.
La parte più difficile è stata incassare i perni filettati dove avvitare il coperchio.In alternativa puoi usare delle staffe a L da avvitare successivamente al carter. Posteró altre immagini dettagliate, se avrai bisogno puoi conttarmi tranquillamente, se possibile ti darò una mano. Comunque ti ripeto, è stato un lavoro improvvisato anche per me quindi se hai una buona manualitá non avrai problemi...fammi sapere...
|
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Bengi
Utente Master
Veneto
3686 Messaggi |
Inserito il - 02/04/2013 : 07:32:57
|
Complimenti per la pazienza e per l'ottimo risultato finale!
Ho confezionato anch'io un piccolo contenitore in vetroresina ed ho trovato comodo costruire prima lo stampo direttamente in ... vetroresina! E' bastato poi rinforzarlo all'interno con fazzoletti di tessuto impregnati di resina, mentre all'esterno la superficie era già bella liscia senza dover carteggiare!
Ma questo procedimento in caso di grandi contenitori probabilmente non si può applicare ...
P.S. Forse tre sole viti di chiusura per un coperchio di quelle dimensioni, sono un po' pochine ...
|
Panasonic 26V forever!
Bengi the AironMan: "Salire in bipa è come spiccare liberi in volo"
|
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 02/04/2013 : 07:54:08
|
Non capisco perché da cellulare mi invia messaggi doppi.
@Bengi grazie per l'informazione. Hai ragione 3 viti sarebbero state poche infatti ne ho aggiunte altre, (si vede nelle prime foto)mi è restato più semplice farlo dopo... |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 09/06/2013 : 18:52:24
|

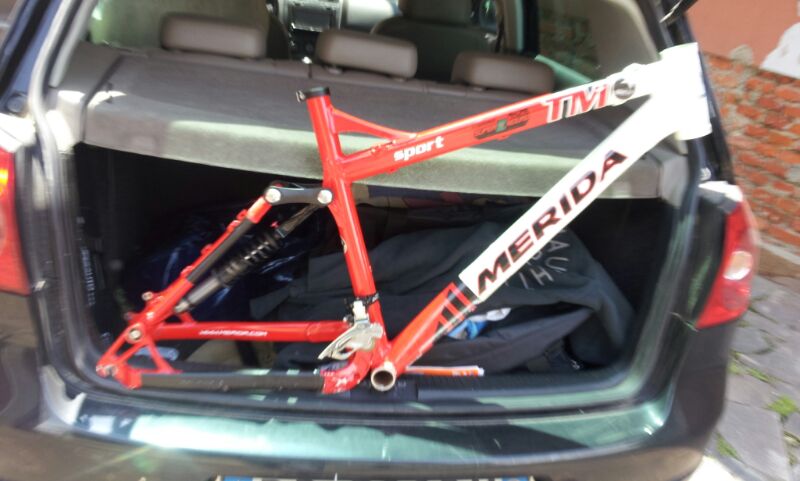

Finalmente l'ammo che cercavo. Fusion Glyde r. Tolto da questo telaio che ho utilizato per il gng di jack.
Immagine:
58,91 KB
Immagine:
Ho subito approfittato per mettere la bipa a dura prova off road.
Un'altro pianeta. Sia su strada che off.
Immagine:
[size=1] 93,26 KB |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 09/06/2013 : 18:55:25
|
Volevo dire .. Un altro :-)
|
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
seduto
Utente Medio
151 Messaggi |
Inserito il - 12/07/2013 : 14:06:55
|
| Veramente bellissima! Quanto è largo il contenitore delle batterie? Dove hai comprato le celle? |
|
|
| |
Discussione |
|
]
La mia e-bike 2013
