| Autore |
 Discussione  |
|
|
archypit
Nuovo Utente
Lombardia
34 Messaggi |
 Inserito il - 10/09/2010 : 18:42:49
|
Ciao a tutti!

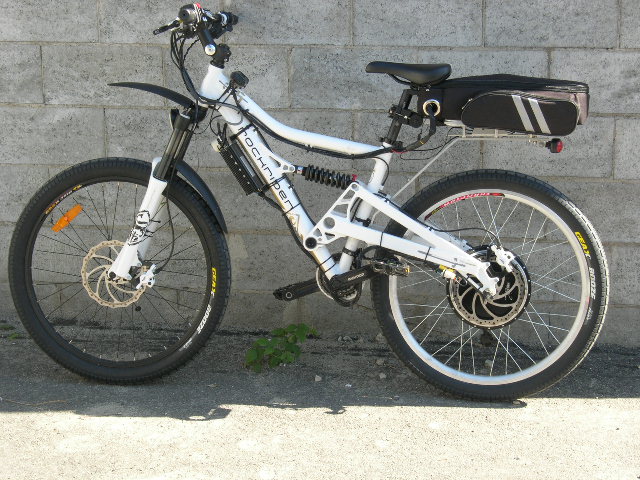

Dopo qualche ora di lavoro e molte modifiche, penso che posso presentarvi la mia 2° realizzazione: la NEW-BIKE.
Immagine:
138,72 KB
Premetto che volevo realizzare una bike che andasse forte senza prestare troppa attenzione alla pedalata, avesse buoni freni e sopattutto fosse ROBUSTA!
La scelta è caduta sulla 6FR, presa da DECATHLON in saldo.
Per la motorizzazione ho scelto un 800W HS by Joffa.
Ho effettuato un pò di modifiche alla centralina cambiando i cavi di alimentazione con cavi unipolari da 6mmq e i cavi di uscita con cavi da 4mmq. Ho sostituito i frontalini della centralina in modo da far uscire i cavi del motore e quelli dei sensori HALL dalla parte inferiore della centralina connettorizzando i cavi della terna trifase con ANDERSON tripolare e lasciando il connettore originale per il sensore.Ho accorciato i cavi in uscita dal motore, in modo da rendere più agevole lo smontaggio della ruota.
Dal frontalino superiore ho fatto uscire i cavi di alimentazione e ho inserito un connettore DB9 dal quale passano tutti i cavi provenienti dall'acceleratore,leve freno,taglio alimentazione centralina,avvivatore acustico, LVC.
I cavi provenienti dal manubrio li ho tagliati e uniti ad un cavo multipolare che poi arriva al connettore della centralina.

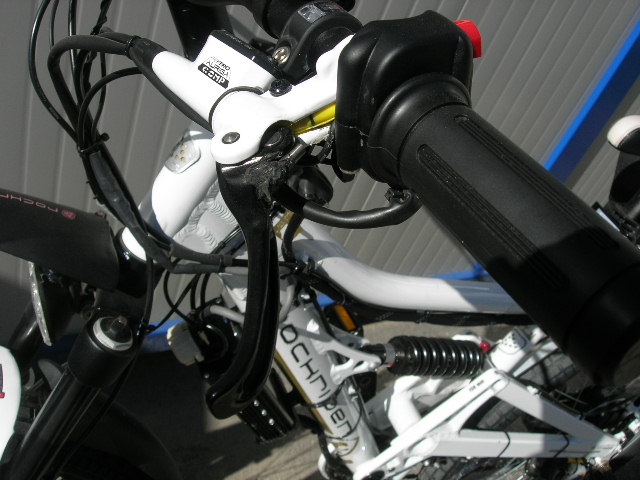

Ho risolto il problema del taglio trazione in frenata pur vendo dei freni idraulici, utilizzando dei contatti reed, tipo quelli usati negli impianti antifurto, fissando il magnetino alla leva freno con colla a caldo e silicone, e l'ampollina, opportunamente rivestita da nastro gommato( giallo), nella fessura della manopola del freno
Immagine:
107,8 KB

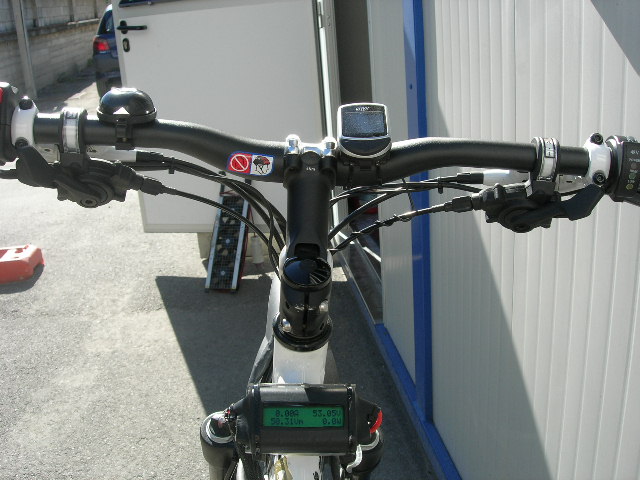

Il watt's-up ho preferito fissarlo al telaio invece che al manubrio, ma la leggibilità durante la marcia, non è il massimo.
Immagine:
109,36 KB
Nel complesso sono soddisfatto. Giudicate voi....
|
B'Twin7 Joffa's 205SHS rear Lipo 14s5000mAh.
NEW-BIKE:rockrider 6FR Joffa's 800w 205SHS-Batteria 16x38120S/Lipo14s5800mAh. |
|
|
joffa
Utente Master
3956 Messaggi |
Inserito il - 10/09/2010 : 18:58:39
|
Ma che meraviglia! Me ne volevo fare una identica anch'io...anzi, quasi quasi... .
Il portapacchi è a sbalzo e quindi ammortizzato anche lui, vero ?
Dove lo hai trovato ? Hai dovuto fare modifiche ?
Hai già riavuto la batteria in ritorno dalla riparazione ? |
 |
|
|
archypit
Nuovo Utente
Lombardia
34 Messaggi |
Inserito il - 10/09/2010 : 19:09:23
|
@ Joffa
Mi fa piacere che ti piaccia, in fondo c'è qualcosa di tuo....
Il portapacchi è quello di Decathlon con aggancio al tubo sella, ma essendo completamente a sbalzo, ho applicato un rinforzo in alluminio tra il portapacchi (parte inferiore) e la parte inferiore del tubo sella, in modo da lasciarlo ammortizzato.
La batt. non mi è ancora arrivata....tienine conto per il prossimo acquistooooo............ |
B'Twin7 Joffa's 205SHS rear Lipo 14s5000mAh.
NEW-BIKE:rockrider 6FR Joffa's 800w 205SHS-Batteria 16x38120S/Lipo14s5800mAh. |
|
|
|
joffa
Utente Master
3956 Messaggi |
Inserito il - 10/09/2010 : 19:19:49
|
| archypit ha scritto:
@ Joffa
....tienine conto per il prossimo acquistooooo............
|
Contaci.
Quanto l'hai pagata la bici ?
Qui a Bologna andava via a circa 450 euri se non ricordo male.
La foto l'ho già rubata e messa sul mio sito.
Per la batteria, ho appena chiamato Denny per "spingerlo" un pò e mi dice che la prossima settimana "la fà"... ... |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 10/09/2010 : 20:17:26
|
Fighissima!!!!!
Proprio una bella realizzazione!
Il motore è il 205S? Ci son stati problemi con il disco?
|
Un viaggio in bicicletta libera l'anima |
|
|
|
archypit
Nuovo Utente
Lombardia
34 Messaggi |
Inserito il - 10/09/2010 : 20:27:19
|
@Joffa: Al Deca di milano, era a 549@, poi dopo i saldi è risalita a 699€.E' il modello 2009!
@ Daniele:Il motorone, come lo chiamo io, è il 205S 800W HS. Con il disco non ho avuto problemi, con la pinza si. Toccava il carter motore e per risolvere ho spessorato di qualche mm. il disco e spostato altrettanto la pinza, poi tutto ok:frena che è una bomba!!! |
B'Twin7 Joffa's 205SHS rear Lipo 14s5000mAh.
NEW-BIKE:rockrider 6FR Joffa's 800w 205SHS-Batteria 16x38120S/Lipo14s5800mAh. |
|
|
|
joffa
Utente Master
3956 Messaggi |
Inserito il - 10/09/2010 : 21:07:30
|
| Occhio a non inchiodare il posteriore, perchè con tutto il peso dietro ti parte di traverso a razzo. |
|
|
|
denis
Utente Medio
132 Messaggi |
Inserito il - 10/09/2010 : 21:18:56
|
| Spettacolo pirotecnico, complimenti! |
Denis
UrbanMover UM36XS Uglider (venduta)
Bianchi Thomisus nine rh205 HS 48v 10ah by bmsbattery
Diavolo della tasmania, minivelo 20" con cute 85sx e lifepo4 36v bmsbattery |
|
|
|
Barba 49
Utente Master
Toscana
36484 Messaggi |
Inserito il - 10/09/2010 : 23:11:35
|
Spettacolare, veramente un bel mezzo, complimentoni!  |
|
|
|
JamesTKirk74
Utente Attivo
Lombardia
855 Messaggi |
Inserito il - 11/09/2010 : 06:46:00
|
| Molto molto bella e ben curata la realizzazione. Bravo complimenti! Me gusta mucho |
|
|
|
joffa
Utente Master
3956 Messaggi |
Inserito il - 11/09/2010 : 13:54:12
|
Cavolo, ho la cantina piena e mia moglie non mi lascia mettere un'altra bici.
Dovrei prima vendere la mia amata Lee Cougan AL Hurricane Front oppure la Joffa Mobile.
|
|
|
|
zappan
Utente Senior
Sicilia
1131 Messaggi |
Inserito il - 11/09/2010 : 14:22:36
|
Complimenti mi piace molto questa realizzazione! molto curata paricolarmente sulla parte elettrica
Ciao |
Ex @MTB Raleigh BPM 36V LifePo4 36V-12Ah Watts'Up Km 7250 dal 10 2009 al 08 2015
Ex @MTB LITE K2 Cute Q100 24V Litio 24V-8Ah Km 12350 dal 5 2011 al 10 2015
@MTB Raleigh TDSZ2 LCD3 Flexible OpenSource 0.20.1 by Casainho-Buba 36V 14.5Ah Litio kM 989 dal 07 2018
@MTB De Vinci Troy TDSZ2 VLCD6 SW By Marcoq-Mbrusa V20beta1 48V Litio 9,6Ah Km 902 dal 09 2018; con Bluetooth ESP32 e SW Ver.7 di Mspider65 da 05 2020: |
|
|
| |
