Trek T30 Navigator punto zero.
Ebbene si, riassunto delle puntate precedenti:
Comprato kit a settembre 2012 da BmsBattery.
Installato il tutto fra mille problemi fantozziani quali campanatura ruota, carro troppo stretto, pas non funzionante, accomodamenti vari, cablaggi strani e quant’altro, arriva il fatidico momento della prova….. e oplà, risultato? due blackout clamorosi, fusibili saltati e scoperta che il motore gira a 500 rpm…… ARGHHH!!!!
Ad oggi, rispedito il mio Q128 in Cina, sono in attesa di una risposta positiva da BMSBattery per la sostituzione con un Bafang 210 rpm 500W.
Probabilmente il pacco verrà perso, o dimenticato dentro qualche magazzino da BMS… Ma chissenefrega. Certo, direte che facevo prima a buttarlo nella differenziata (…mmm… nel bidone di che colore?) ma vuoi mettere la soddisfazione di spedirlo dall’altro capo del mondo, nel vero senso della parola! Spero di non rivederlo mai più…
In ogni caso ho deciso che il mio motore dovrà essere un BPM cod. 11 o 12, un così detto “versatile”, che alimentato a 36v mi consenta di affrontare colline e mantenere una velocità di una trentina di Km/h in pianura.
BmsBattery o no, avrò quel motore.
La centralina per ora resta la KU93, ma sostituirla sarà molto semplice, vedremo prima come andrà. (quasi certamente male)

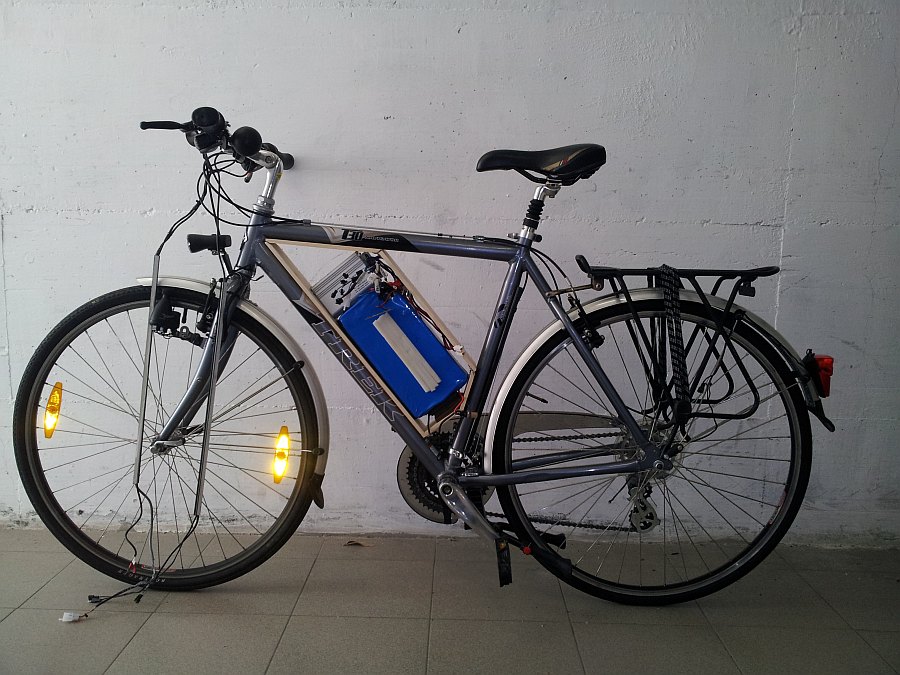

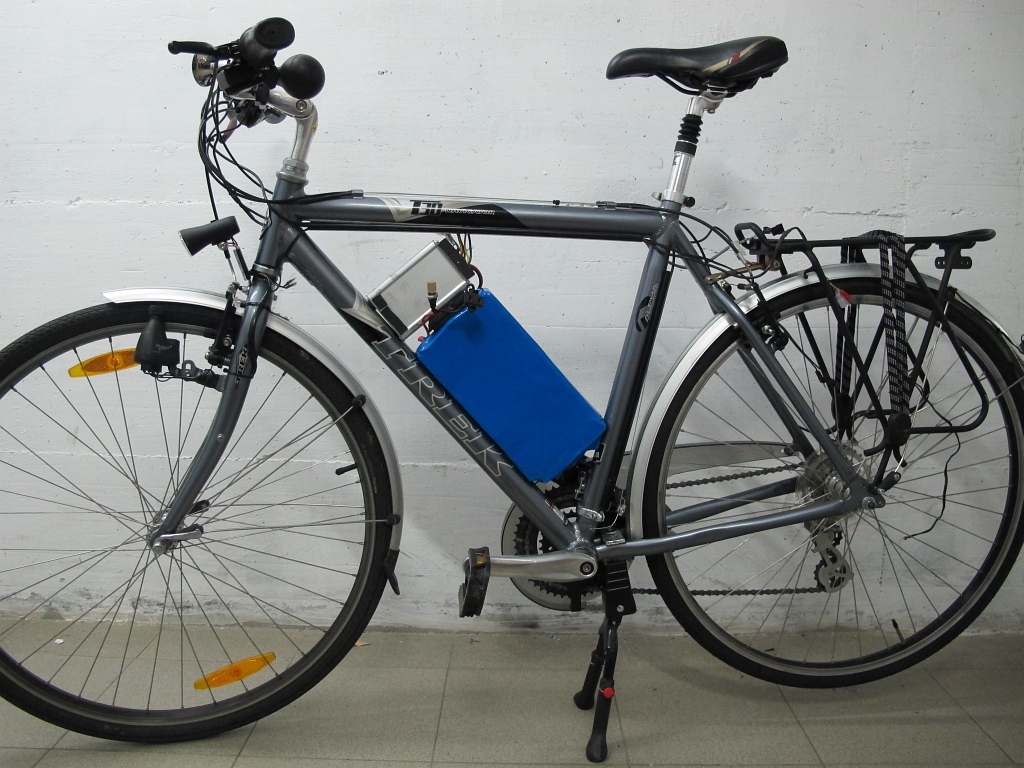

La mia realizzazione allo stato 1.0 era questa:
Immagine:
404,31 KB
Dopo tale lunga premessa, doverosa per chi non avesse letto la mia buffa storia o per chi non l’avesse più ben presente, passo alla descrizione del mio progetto 2.0.
Superato lo shock del motore, ho guardato la mia bipa e ho pensato: che gabinetto di elettrificazione!!!
Intanto il lungo ‘suppostone’ nero costituito da batteria e controller proprio dietro il sedere, non è cosa a me molto gradita…. oltretutto malcelato sotto due borsette che fanno tanto bici da Vigile Urbano….
Qualcuno potrà obiettare: “ma come, rimuovi il simbolo della tua esperienza con la bipa?
……..…..in effetti, un’inculatona di tal portata non me la sarei mai aspettata, (passatemi la sconcezza) solitamente sono cauto, medito e progetto ogni acquisto con la testa prima che col cuore….
Questa volta ho agito troppo di impulso, e va beh.
Inoltre mi piace unire l’aspetto pratico – tecnico a quello estetico, e proprio la mia realizzazione non mi andava giù… A tal proposito ringrazio di cuore chi mi ha dato comunque sostegno complimentandosi con me!!! Devo dire che la mia autostima ne aveva bisogno allora (come ora).
E allora, vista la stagione brutta e fredda, visto che ho tempo e attrezzatura per far tutte le modifiche che voglio e visto, soprattutto, che non ho il motore, ho pensato di ripartire da zero, questa volta usando la testa.
Ho pensato che la batteria, che pesa oltre 4 kg, sarebbe stato meglio abbassarla il più possibile, e posizionarla centralmente, nel triangolo, assieme al controller. Inoltre così come era, nel suo case di alluminio, con la slitta imbullonata direttamente al portapacchi, sarebbe stata certamente più soggetta a scossoni e brutti colpi, visto che le strade son quelle che sono….
Poi c’è da dire che il portapacchi attuale in acciaio pesa molto più di quello originale in alluminio,
oltre a rimanere molto più in alto.

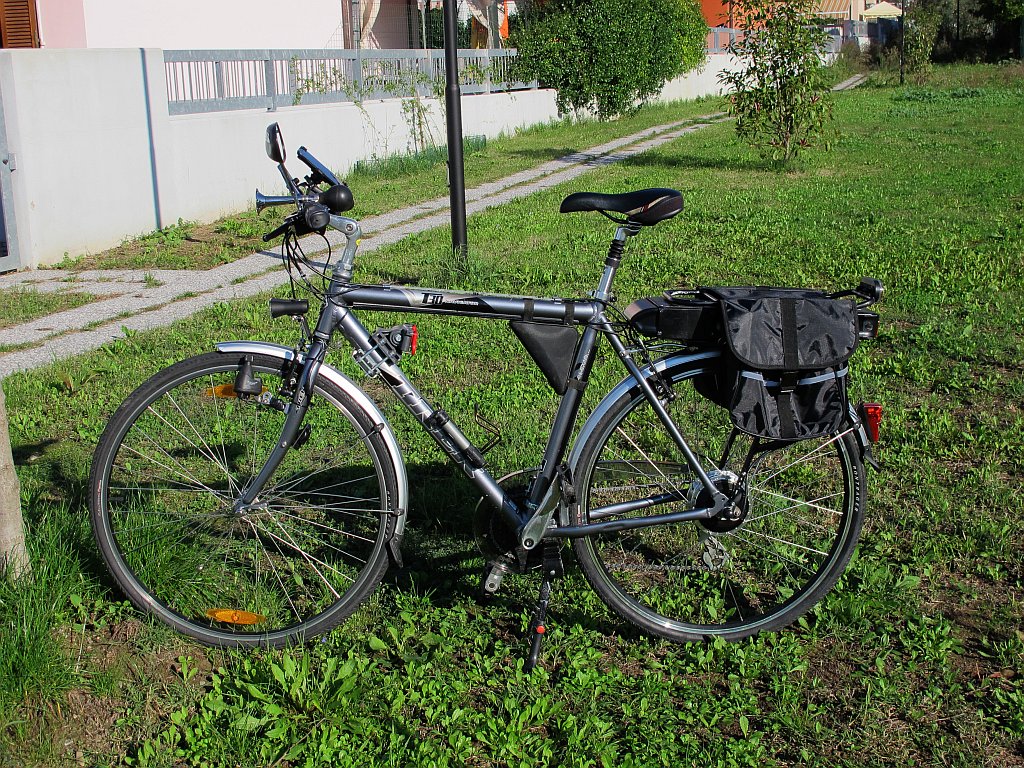

L'ipotesi era questa:
Immagine:
404,93 KB
Così mi sono ingegnato: progetto con Photoshop a cui è seguita realizzazione di un telaio trapezoidale costituito da listelli in legno resistenti e leggeri, 1 cm di spessore x 6 cm di ingombro, rivestiti per intero in fibra di carbonio adesiva, dentro il quale ho posizionato batteria, controller e cablaggi.
La batteria è isolata con materiale morbido, per limitare il più possibile vibrazioni e scossoni.
Il trapezio così realizzato è chiuso da due pannelli in pvc con finitura carbonio, con tanto di logo.
Ho portato esternamente, sul telaio in legno, il connettore caricabatteria, l’interruttore on/off e il led di stato della batteria, la quale può essere estratta con facilità, una volta rimosso il pannello sinistro.
Ho lasciato il solo fanale Philips nel retro, togliendo sia il led che il fanalino anni ‘40, ho rimosso le borsette da vigile, ho reso più pulito il tutto riordinando cablaggi e gli accessori al manubrio.
In foto manca solo la borsetta triangolare porta attrezzi, che intendo rimettere al suo posto appesa al canotto.
L’ho anche lavata.
Ora la bici è certamente più pulita, bilanciata, leggera, il baricentro è più basso, il portapacchi è più accessibile (anche per il futuro seggiolino), ma cosa ancor più importante, ORA MI PIACE!!!!
E tanto. Peccato solo che…. manca il motore…. Potrei simulare il suono del motore con la bocca, ma non so oltre al “zzzzzzzzzz” quali parole potrebbero uscire in ode a BMSbattery……

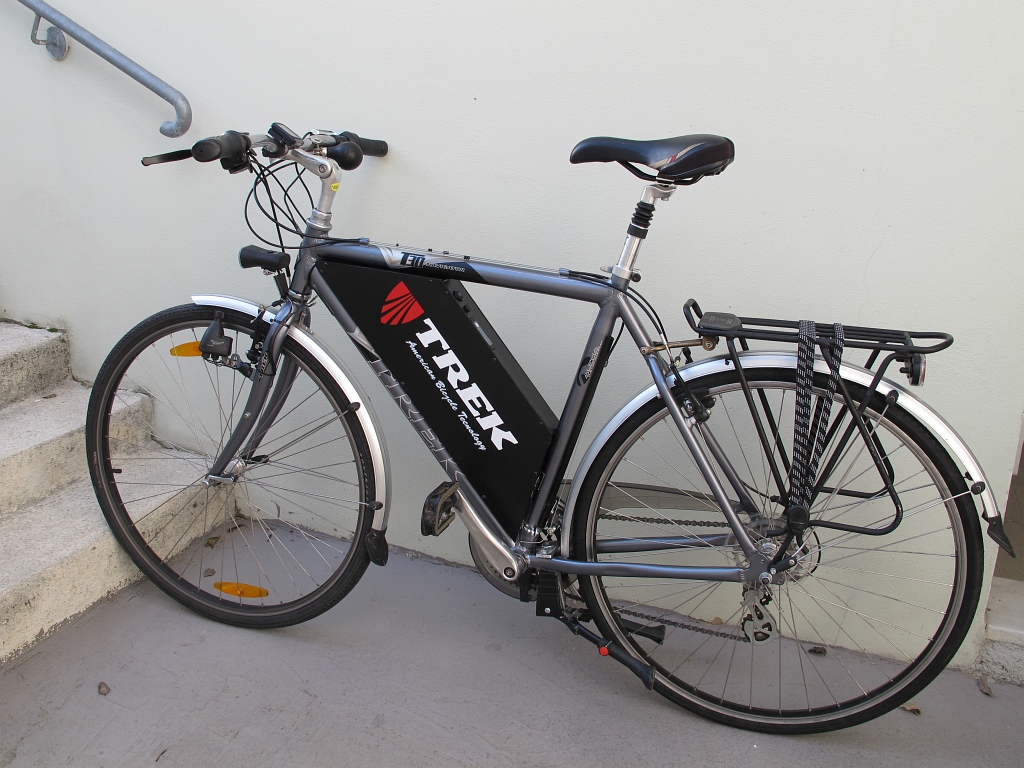

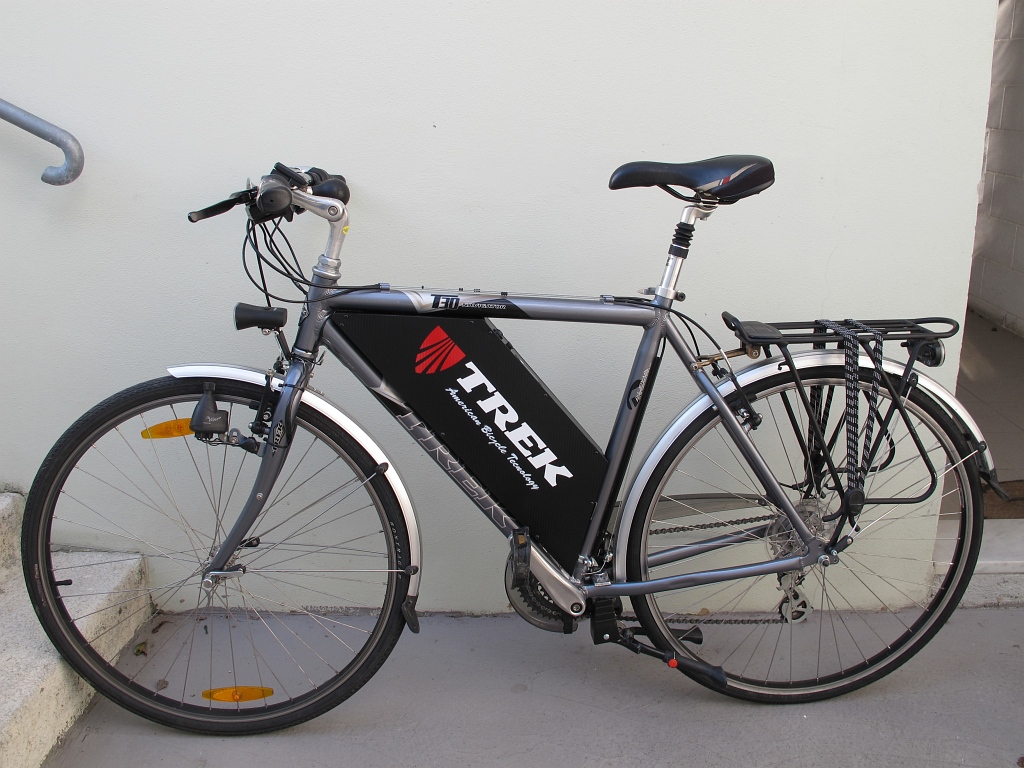

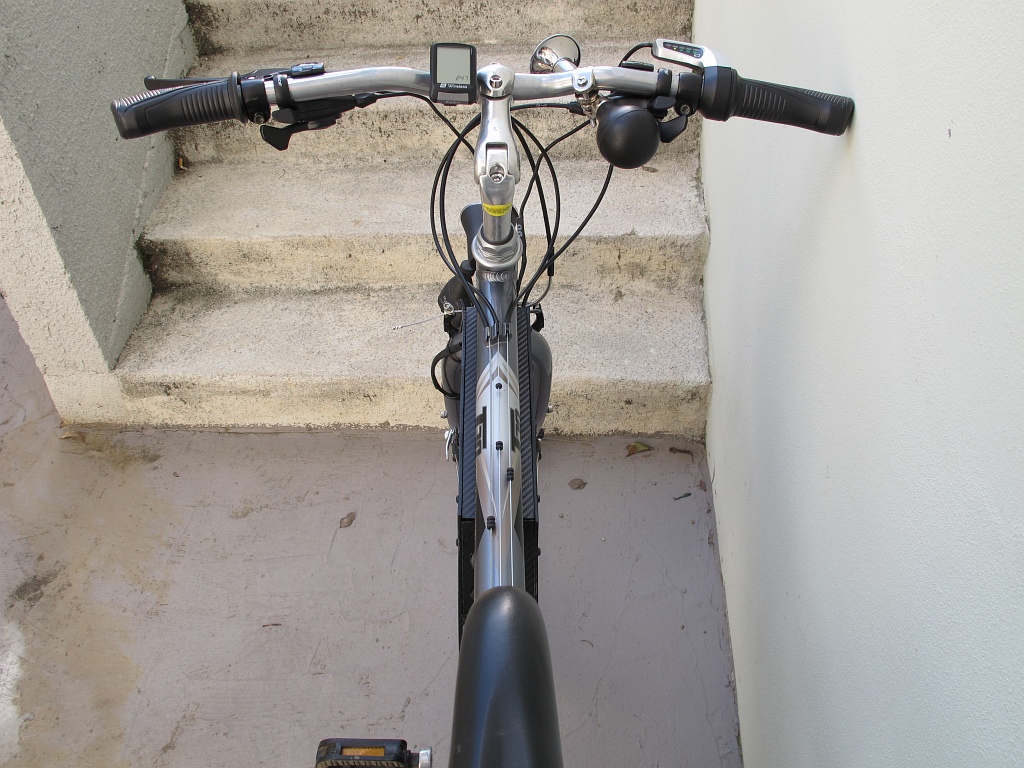

Alla fine il risultato è questo:
Immagine:
385,75 KB
Immagine:
395,94 KB
Immagine:
369,29 KB
Spero di aggiornare il presente post al più presto con la buona notizia sul motore, nel frattempo, come sempre, vi invito a commentare per ulteriori consigli migliorativi… E non lesinate critiche, le preferisco (tanto non so dove abitate) per migliorare ancora: due teste sono meglio di una, cinquanta meglio di due!!! E poi io stesso spesso e volentieri dico le cose come stanno, a partire dalle mie cose (infatti solitamente litigo con tutti…)
Un saluto a tutti
|
Vecchio nick: Alibi
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 10/12/2012 : 22:17:12
|
Bravissimo Giò....la bici ha guadagnato decisamente in estetica. Il triangolo è decisamente ben ben ftto e anche molto sottile, cosa che apprezzo molto anche per praticità.Ti ci dovrebbe stare pure una borsetta a triangolo.Si lo ammetto le borse precedenti erano inguardabili ah ah ah ....
cerca di raggruppare un po i fii sul manubrio ne riacquisterai decisamente in ordine e pulizia .. |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
 |
|
|
jonny
Utente Attivo
Campania
669 Messaggi |
Inserito il - 31/12/2012 : 00:21:12
|
| Ciao Alibi, come si mantiene al telaio il contenitore battetia? |
il secondo è il primo dei perdenti! |
|
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 31/12/2012 : 22:56:16
|
Ciao jonny, il telaio (costituito da listelli lignei di 10 x 60 mm rivestiti in adesivo) sono fissati direttamente al telaio tramite viti misura 6mm con avvitatura a croce del tipo a "svaso", in modo tale che non risultassero sporgenti dal legno, bensi perfettamente a filo.
Ho fatto dei nuovi fori sul telaio in alluminio, filettati con la serie dei 3 maschi del 6, poi ho preforato il legno, per evitare che si aprisse in due
come una mela.
Naturalmente occorre essere piuttosto precisi, partendo dal primo, ogni pezzo viene fatto successivamente a misura, tagliato e sagomato, prevedendo fori per i cavi e viti di fissaggio, un lavoro di monta-smonta finchè tutto è andato a posto....
Il tutto è molto leggero e sottile. si poteva usare anche un legno 6mm di multistrato, tanto il tutto poggia direttamente sul tubo del telaio, ma poi le viti del pvc di chiusura laterale avrebbero avuto poca "carne". |
Vecchio nick: Alibi
|
|
|
|
Bengi
Utente Master
Veneto
3686 Messaggi |
Inserito il - 01/01/2013 : 12:15:47
|
Complimenti! Realizzazione molto pulita e ben fatta!
Come pensi di proteggere il contenitore da infiltrazioni d'acqua?
|
Panasonic 26V forever!
Bengi the AironMan: "Salire in bipa è come spiccare liberi in volo"
|
|
|
|
jonny
Utente Attivo
Campania
669 Messaggi |
Inserito il - 01/01/2013 : 14:16:48
|
Capito...grazie albi
Io avevo previsto al posto di filettare di usare le boccole rivettate come per il supporto borraccia |
il secondo è il primo dei perdenti! |
|
|
|
jonny
Utente Attivo
Campania
669 Messaggi |
Inserito il - 01/01/2013 : 14:18:39
|
| Dimenticavo....la centralina l'hai sempre inserita li? |
il secondo è il primo dei perdenti! |
|
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 01/01/2013 : 14:33:19
|
@Bengi: grazie dei complimenti, per l'acqua, ritengo che ogni realizzazione sia fatta a misura dell'utilizzatore... nel mio caso ho cantina chiusa, e generalmente non uso mai la bici sotto l'acqua, sono un po' come i gatti....
Tuttavia il telaio in legno è interamente rivestito di pellicola adesiva impermeabile all'acqua, mentre i coperchi sono perfettamente a filo col telaio. Avevo pensato di interporre una guarnizione in gomma adesiva sottile di quelle per sigillare le finestre, circa 2 mm di spessore, ma visto il mio utilizzo ho preferito evitarle.
Per gli interruttori esterni, sono tutti siliconati e protetti internamente, quello per la ricarica è chiuso col tappino, e sono posti sotto il tubo. Si può fare di meglio, ma ripeto, a me basta così!!!
@jonny: questa è la disposizione definitiva all'interno del telaio:
Immagine:
200,32 KB |
Vecchio nick: Alibi
|
|
|
|
MilleMiglia
Utente Master
Liguria
6810 Messaggi |
Inserito il - 01/01/2013 : 15:05:23
|
Alibi hai fatto un bel lavoro...
... anch'io mi sto preparando a realizzare una robina simile ma più piccola per la "Scramber", la mia unica perlessità rimane quella di filettare il telaio d'alluminio, ho paura che si "spanni" precocemente... forse metterò le boccoline filettate, ma non so se per fissarle dopo l'inserimento basta un "attak" o ci vuole un collante specifico... |
In Vino Rident Omnia |
|
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 01/01/2013 : 15:33:29
|
Grazie anche a te, MilleMiglia, si, hai ragione, il rischio "spannamento" è reale con l'alluminio. Nel mio caso il tubo è abbastanza spesso, circa 2-3 mm e di largo diametro, (circa 5 cm di diametro). Se si fa attenzione comunque il lavoro viene bene, l'unico accorgimento è non stringere a morte la vite, ma abbastanza da non farla svitare. Il telaio in legno tuttavia aiuta molto, in quanto è un materiale che si lascia schiacciare facilmente e mantiene in pressione la vite, un effetto "rondella", si può dire...
In alternative, una vite sempre svasata molto lunga, passante da parte a parte del tubo, a misura precisa, con un controdado a serrare magari a "cupola" di quelli tutti cromati, per intenderci. (o dado normale) |
Vecchio nick: Alibi
|
|
|
|
MilleMiglia
Utente Master
Liguria
6810 Messaggi |
Inserito il - 01/01/2013 : 16:20:35
|
Alibi tu hai il vantaggio di far appoggiare il telaio di legno ai tubi obliquo e verticale...
Invece io devo realizzare una scatolina "appesa" sotto al tubo obliquo...
Ho già in quel punto del telaio le boccole per la borraccia, ne aggiungerò altre due.
Dopo averle inserite nel telaio le fisserò con colla bicomponente specifica come suggeritomi da Barba. |
In Vino Rident Omnia |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 01/01/2013 : 17:11:00
|
| MilleMiglia ha scritto:
Alibi hai fatto un bel lavoro...
... anch'io mi sto preparando a realizzare una robina simile ma più piccola per la "Scramber", la mia unica perlessità rimane quella di filettare il telaio d'alluminio, ho paura che si "spanni" precocemente... forse metterò le boccoline filettate, ma non so se per fissarle dopo l'inserimento basta un "attak" o ci vuole un collante specifico...
|
Leo se vuoi inserire delle boccole filettate, ce ne sono alcune da carrozzeria che possono essere "tirate" con una pistola apposita...
L'importante è prenderle di buona qualità e tirarle con una pistola con una "Barra filettata" decente, altrimenti si rovinano in fretta.
Se pensate però di utlizzare questo sistema con batterie pesanti , consiglire la costruzione di una piastra fatta con un pezzo di tubo in acciaio che abbraccia il telaio , con dei perni filettati saldati sopra per imbullonarci il contenitore... |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 01/01/2013 : 18:27:14
|

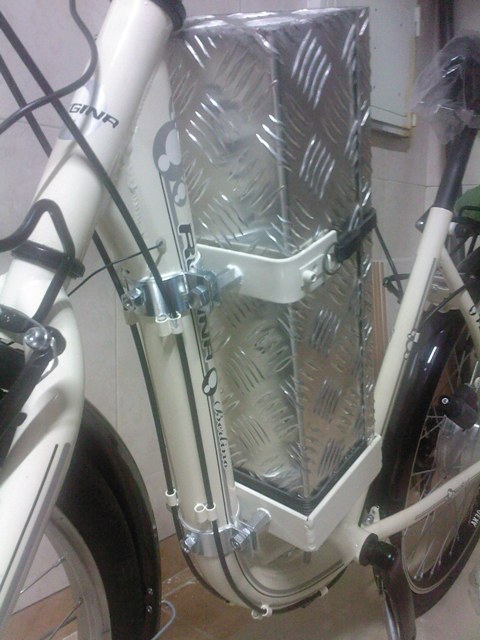

per fissare qualcosa di pesante come la batteria al tubo del telaio io consiglio sempre di utilizzare i collari dei tubi gas metano,ci fissai una batteria al piombo del peso di 16Kg!!
Immagine:
71,73 KB |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 01/01/2013 : 18:36:06
|
Quel sistema mirco è pefetto, ma abbastanza visibile.
Penso che loro cerchino un sistema meno invasivo...
Nulla toglie che con il tuo sistema ci puoi andare in capo al mondo! |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 01/01/2013 : 18:55:17
|
| beh,di meno invasivo vanno benissimo allora i dadi che si rivettano come hai detto tu enzo e non ci vuole nemmeno obbligatoriamente la pistola per fissarli...io mi sono costruito in officina un perno/accrocchio per tirarli! |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 01/01/2013 : 19:17:42
|
Si infatti il sistema meno invasivo è quello! ma credo che abbia il suo limite sui 5 kg di peso e con almeno 3 punti di attacco.
|
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
MilleMiglia
Utente Master
Liguria
6810 Messaggi |
Inserito il - 01/01/2013 : 20:50:26
|
| Userò quattro boccole da borraccia per quattro Kg di batteria... Enzo spiega un po' ... quella roba delle boccole filettate da carrozzeria ?? |
In Vino Rident Omnia |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 01/01/2013 : 23:33:05
|
Sono rivetti\inserti da carrozzeria.Oramai tutti i paraurti, fanali, maniglie e molte altre cose nelle auto , sono fissate alla carrozzeria tramite questo sistema.
http://www.efrashop.com/media/catalog/product/cache/1/image/9df78eab33525d08d6e5fb8d27136e95/b/e/be1742a-c.jpg
ci sono boccole di tutti i tipi e di tutte le misure, anche in inox.
i rivetti devono essere di buona fattura e la pistola che li tira anche altrimenti si corre il rischio che il rivetto non faccia presa e giri su se stesso.
Nel caso di pistole scadenti invece, le barre filettate che "tirano" l'inserto spesso si sgranano o si storgono, e ti fanno tirare più moccoli che altro. Basta comunque non esagerare nel serraggio.Usa una pistola come quelle sopra e non avrai problemi.
Importante anche effettuare il buco con le specifiche riportate sull'inserto.
qua quelli più quotati
http://www.bollhoff.it/inserti-filettati-rivetti-rivkle.html
Ci sono anche degli inserti in plastica da infilare nei buchi e da accoppiare alle viti autofilettanti che fanno il loro sporco dovere ( per alcuni versi sono pure meno noiosi a meno che non trovi quelli nel link sopra)
|
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
jonny
Utente Attivo
Campania
669 Messaggi |
Inserito il - 02/01/2013 : 13:26:55
|
Mirco quegli elastici neri dove li hai recuperati?
Su youtube c'è un video che spiega come modificare una normale rivettatrice in una per il montaggio
delle boccole filettate
Io ho fatto così, poi vi posto le foto del lavoro.
Il problema è operare negli angoli del telaio in quanto la rivettatrice non ha lo spazio utile per lavorare.
Lo stesso problema si ha per fare il foro....
Serve un trapano con mandrino a 90°
|
il secondo è il primo dei perdenti! |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 02/01/2013 : 13:38:26
|
| Li puoi trovare anche dalle ferramenta. |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
jonny
Utente Attivo
Campania
669 Messaggi |
Inserito il - 02/01/2013 : 13:56:07
|
Dici a me?
Gli elastici dici? |
il secondo è il primo dei perdenti! |
|
|
|
claudio02
Utente Master
9057 Messaggi |
Inserito il - 02/01/2013 : 15:06:28
|
| che pazienza..e capacità di realizzare dall astratto al concretoallievo di pestalozzi |
Una persona pessimista fa si di creare delle energie che andranno nella direzione delle sue paure piu profonde, fino alla loro realizzazione. Il pessimismo sincronizza anche i semafori. |
|
|
|
ik
Utente Senior
Campania
1556 Messaggi |
Inserito il - 02/01/2013 : 15:52:17
|
Ottima realizzazione, pulita ed essenziale sopratutto funzionale.
Se fosse la mia bici toglierei la trombetta(utilizzando il metodo classico, fischio o strillone all'occorrenza) e metterei il ciclocomputer al centro, sulla pipa dello sterzo.
Bella la chicca della scritta sul contenitore.
|
Dahon Jetstream
I miei video http://www.youtube.com/user/antoniotascione
|
|
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 02/01/2013 : 18:06:56
|
| ik ha scritto:
Ottima realizzazione, pulita ed essenziale sopratutto funzionale.
Se fosse la mia bici toglierei la trombetta(utilizzando il metodo classico, fischio o strillone all'occorrenza) e metterei il ciclocomputer al centro, sulla pipa dello sterzo.
Bella la chicca della scritta sul contenitore.
|
Grazie dei complimenti ik, per la trombetta, ho già provveduto
Sostituita da clacson mooolto più anonimo. Al computerino messo centralmente non avevo pensato, in effetti sarebbe ancora meglio. Tanto è wireless, non ci sono problemi di fili |
Vecchio nick: Alibi
|
|
|
|
Barba 49
Utente Master
Toscana
36484 Messaggi |
Inserito il - 02/01/2013 : 18:32:29
|
| Bella trasformazione, complimenti!!! |
|
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 02/01/2013 : 21:53:19
|
| Grazie Barba! adesso aspettiamo ancora qualche piccolo dettaglio.... il motore!!! |
Vecchio nick: Alibi
|
|
|
|
Mirco
Utente Senior
Puglia
1437 Messaggi |
Inserito il - 04/01/2013 : 00:07:36
|
| jonny ha scritto:
Mirco quegli elastici neri dove li hai recuperati?
Su youtube c'è un video che spiega come modificare una normale rivettatrice in una per il montaggio
delle boccole filettate
Io ho fatto così, poi vi posto le foto del lavoro.
Il problema è operare negli angoli del telaio in quanto la rivettatrice non ha lo spazio utile per lavorare.
Lo stesso problema si ha per fare il foro....
Serve un trapano con mandrino a 90°
|
|
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 04/01/2013 : 00:13:48
|
| bisogna andare dalle ferramenta che vendano anche utensili da lavoro. Spesso le cerniere delle attrezzatrue si rompono o si "mollano" e vengono rimpiazzate proprio dagli elastici , indubbimente molto più robusti e pratici. |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
|
jonny
Utente Attivo
Campania
669 Messaggi |
Inserito il - 04/01/2013 : 02:56:54
|
| Mirco ha scritto:
| jonny ha scritto:
Mirco quegli elastici neri dove li hai recuperati?
Su youtube c'è un video che spiega come modificare una normale rivettatrice in una per il montaggio
delle boccole filettate
Io ho fatto così, poi vi posto le foto del lavoro.
Il problema è operare negli angoli del telaio in quanto la rivettatrice non ha lo spazio utile per lavorare.
Lo stesso problema si ha per fare il foro....
Serve un trapano con mandrino a 90°
|
|
infatti presumevo che provenissero da veicoli...generalmente li ho visti montati sulle batterie degli scooter....
ma non ricordo quali....
ebikez non capisco di cosa parli |
il secondo è il primo dei perdenti! |
|
|
|
Ebikez
Utente Senior
1503 Messaggi |
Inserito il - 04/01/2013 : 11:53:13
|
Spesso le valige che contengono materiale elettrico o similari hanno delle chiusure a molla/scatto che se soggette a scossoni o apri/chiudi frequenti , tendono a indebolarsi o spezzarsi, rendendo impossibile il trasporto del materiale a mo di "valigetta". Per risolvere spesso vengon rivettate questi tiranti di gomma, che , oltre ad avere una buona resistenza meccanica, hanno il vantaggio di adattarsi facilmente a qualsiasi tipo di contenitore .
Spesso vengono anche usati proprio come nel bauletto di Mirco, per chiudere bauliere in alluminio sui camion, dove vengono riposti attrezzi come pale, rastrelli e altro materiale.
Comunque si possono trovare da qualche bne fornito ricambista di auto. quanto ti servono lunghi? potrebbe capitarmi qualcosa sotto mano. |
l'esperienza è quella cosa che si ottiene immediatamente l'attimo dopo in cui ti sarebbe servita |
|
|
| |
Discussione |
|
]
Ricomincio da zero
