 Inserito il - 05/01/2014 : 23:18:50
|
Bone Wagon Curiosity è la mia bici pieghevole a pedalata assistita
Alcune specifiche:
- Single-speed
- Telaio 26" pieghevole
- Batteria 36V Li-ion 8Ah bmsbattery
- Motore al mozzo posteriore gearless 250W ninecontinent all around
- Torque arms in acciaio forgiati a mano
- Gas-legalizer basato su Arduino per rendere l'uso dell'acceleratore conforme al codice della strada
- Sellino ddwings bichiappa stracomodo

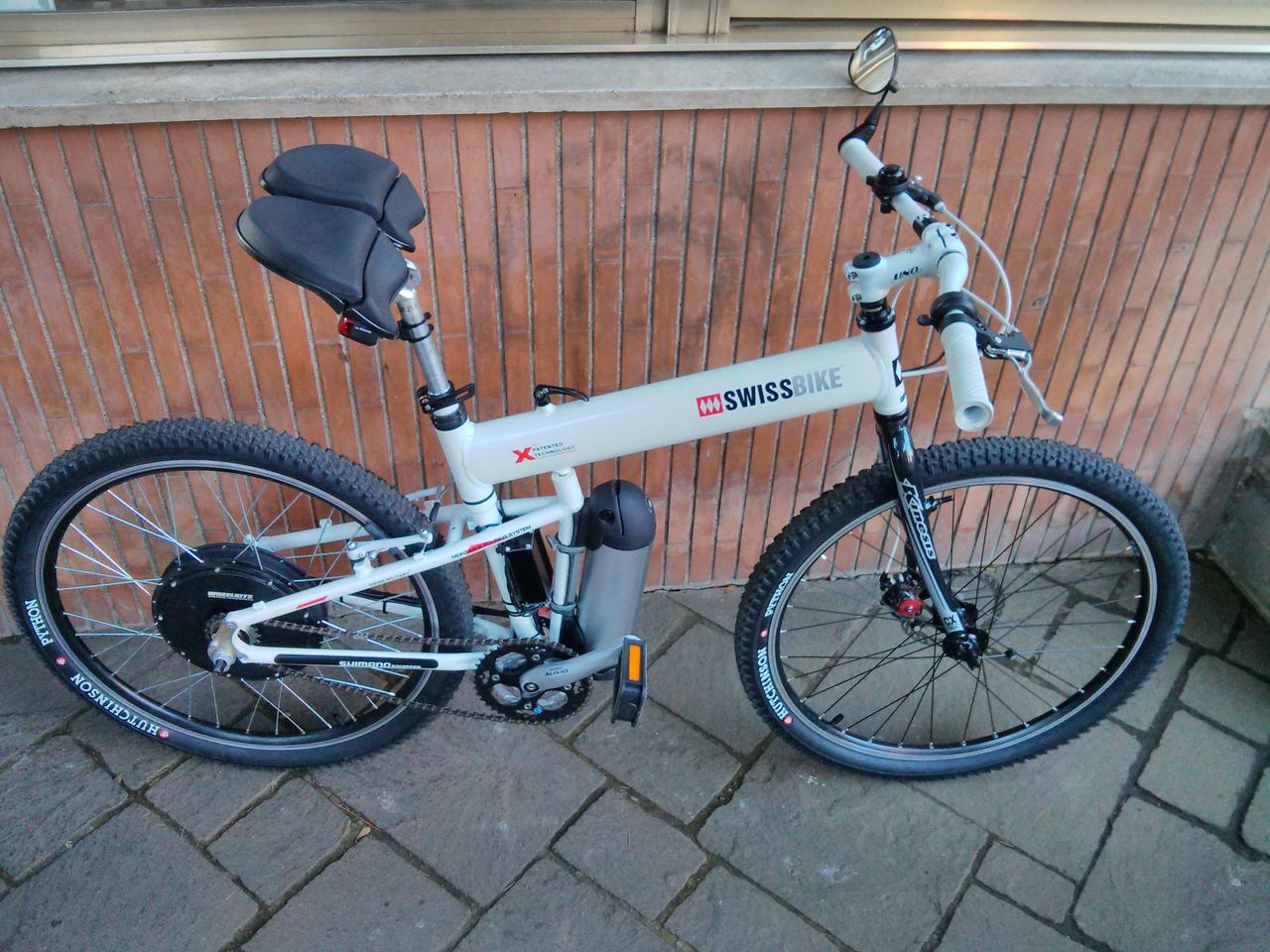

Immagine:
229,88 KB

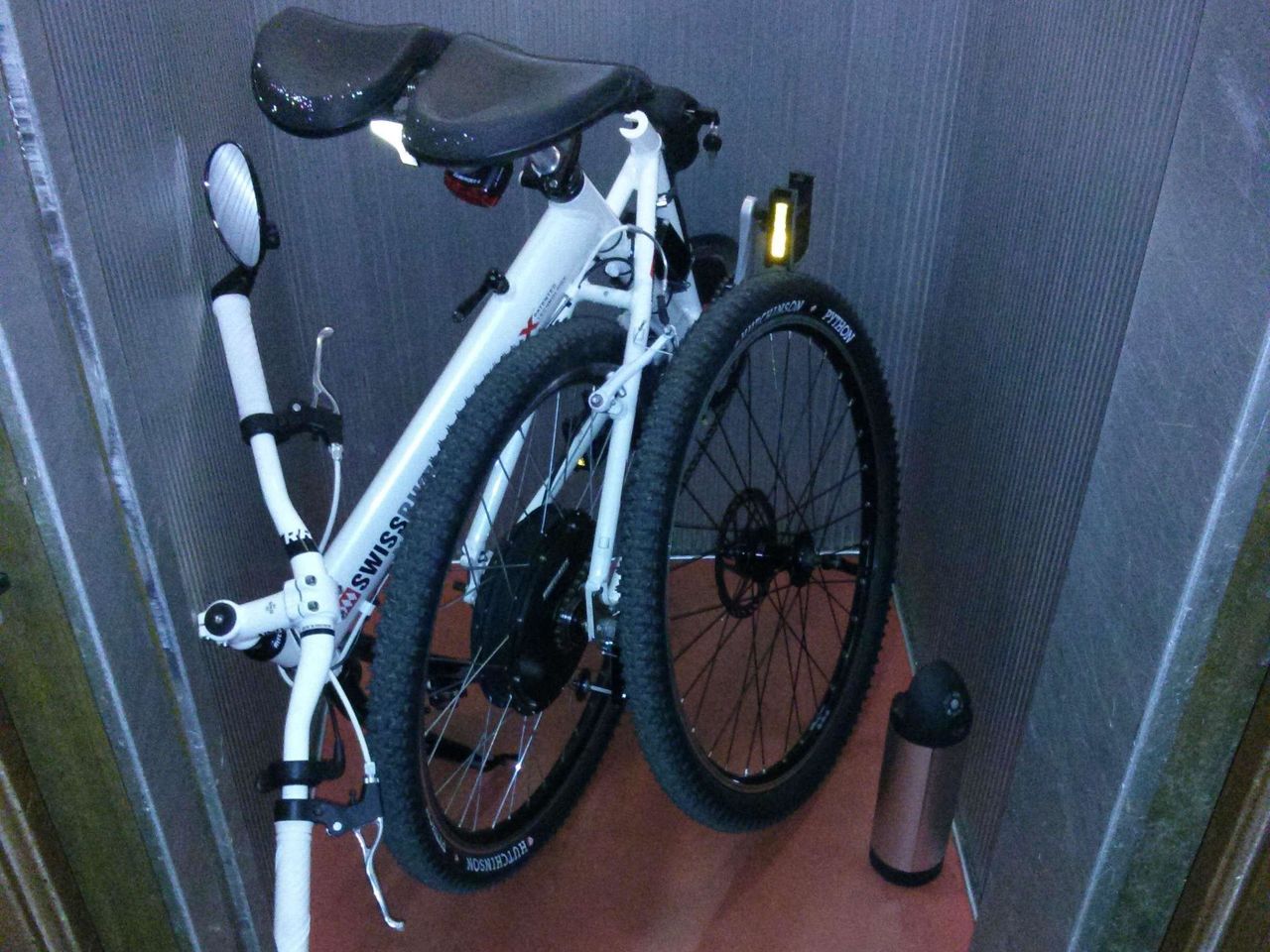

Immagine:
202,92 KB
Altre foto sono qui:
http://nurabsal.altervista.org/bonewagon/
|
ride your curiosity. |
|
|
pixbuster
Amministratore
fondatore
Veneto
12373 Messaggi |
Inserito il - 06/01/2014 : 00:27:06
|
| Sono molto ammirato ! Complimenti ! |
Pix su Frisbee Atlas, su pieghevole 20" Kawasaki con kit Bafang centrale e su Cargo muscolare "artigianale"
|
 |
|
|
nurabsal
Nuovo Utente
36 Messaggi |
Inserito il - 06/01/2014 : 00:33:01
|
| Grazie mille, naturalmente sono salito sulle spalle di giganti tra cui vi sono gli utenti di jobike. Nel forum ho trovato informazioni importanti sui due componenti che mi hanno richiesto maggiore sforzo progettuale: gas legalizer e torque arms |
ride your curiosity. |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 06/01/2014 : 08:50:33
|
| adoro i legalizer basati su arduino, misuri anche il duty cycle? potresti passarmi il sorgente?? :D |
|
|
|
nurabsal
Nuovo Utente
36 Messaggi |
Inserito il - 06/01/2014 : 11:43:58
|
| isd88 ha scritto:
adoro i legalizer basati su arduino, misuri anche il duty cycle? potresti passarmi il sorgente?? :D
|
Intanto qui trovi la descrizione dell'algoritmo che ho realizzato e il tipo di PAS che ho.
http://www.jobike.it/forum/topic.asp?TOPIC_ID=19439
In seguito metto su quel sito sorgente e circuito, essenziali entrambi.
Che intendi se misuro il duty cycle? Se intendi se mi accorgo se la pedalata è in avanti o all'indietro ovviamente sì. Se intendi se misuro la cadenza, no. Misuro invece la velocità ma attraverso un sensore hall del motore, così mi accorgo se sono sotto i 6km/h e attivo di conseguenza in quel caso il manettino. |
ride your curiosity. |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 06/01/2014 : 14:17:04
|
| la domanda era come misuri se la pedalata è avanti o indietro, non sono un bravo programmatore e qualunque algoritmo mi venga in mente per farlo è complicatissimo :( |
|
|
|
nurabsal
Nuovo Utente
36 Messaggi |
Inserito il - 06/01/2014 : 14:32:43
|
| isd88 ha scritto:
la domanda era come misuri se la pedalata è avanti o indietro, non sono un bravo programmatore e qualunque algoritmo mi venga in mente per farlo è complicatissimo :(
|
Ho aggiornato la pagina http://nurabsal.altervista.org/bonewagon/
Ci sta una parte sull'algoritmo, il codice è scaricabile e ci sta anche il circuito che ho fatto.
Ci sono vari tipi di PAS, ad es. vedi qui http://www.jobike.it/forum/topic.asp?ARCHIVE=true&TOPIC_ID=12432
Il mio è a 12 magneti con onda quadra sempre presente sia in pedalata in avanti che indietro e con duty cycle che varia a seconda del verso della pedalata. |
ride your curiosity. |
|
|
|
isd88
Utente Senior
Lazio
1272 Messaggi |
Inserito il - 06/01/2014 : 15:50:46
|
| te si che sai programmare! complimenti veramente Adesso me la studio con calma |
|
|
| |
