 Inserito il - 25/06/2017 : 12:01:40
|
Ho un problema piuttosto rognoso...
vorrei produrre una bici a pedalata assistita con la centralina e la batteria in una borsa removibile.
Per rimuovere la borsa però si dovrebbero staccare i cavi del motore (3 fasi più 5 pin)
E i cavi che vanno a pas e display (9 pin)
Considerato che l'operazione si dovrebbe fare ogni volta che si lascia la bici incustodita... dovrebbero essere dei connettori fatti per essere attaccati e staccati senza limiti..
Il problema è che non riesco a trovarli! avete idee?
|
|
|
alexbike
Utente Senior
Campania
1249 Messaggi |
Inserito il - 25/06/2017 : 12:08:46
|
Per le fasi del motore magari un connettore XLR.. ma per il resto ?
Restano 14 pin... magari una cosa tipo una porta parallela ? |
 |
|
|
alexbike
Utente Senior
Campania
1249 Messaggi |
|
|
T4R
Utente Master
Campania
3556 Messaggi |
Inserito il - 25/06/2017 : 20:17:05
|
Non facile, se domani puoi passare in ufficio ti faccio vedere qualcosa.
Saluti Pino |
Cagiva E-lefantino in merittato riposo temporaneo
Decatlhon 9.1 Lmt BBS Work in progress
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
pixbuster
Amministratore
fondatore
Veneto
12373 Messaggi |
|
|
MilleMiglia
Utente Master
Liguria
6797 Messaggi |
Inserito il - 26/06/2017 : 03:21:29
|
Io adopero gli MT60 per le fasi e gli MPX per a 6 pin per i sensori e sono ottimi.. ma mi sa che la soluzione migliore te l'ha data Pix
|
In Vino Rident Omnia |
|
|
|
Steu851
Utente Master
Lombardia
4103 Messaggi |
Inserito il - 26/06/2017 : 14:36:33
|
Se fai un cablaggio ad hoc, il numero di contatti si può ridurre drasticamente, poiché in ogni connettore trovi il +5 e la massa che è inutile duplicare.
Quindi i contatti diventano
3 di potenza per le fasi
+5v
massa
3 per i sensori hall
1 per il pas
1 per il cutoff freni
4 per il display
totale 11 contatti
Ho cercato e pare che i contatti dei dsub portino anche 6,5 A l'uno, quindi potresti fare tutto con un DB25, usandone 4 in parallelo per le 3 fasi (12 contatti) e gli altri 11 per i segnali, e te ne rimangono 2 liberi per altre cose.
http://it.rs-online.com/web/p/connettori-d-sub-a-saldare/6927803/
|
Stefano da Brugherio (MB)
E-MTB: Haibike Xduro AllMtn 3.0 2020
E-MTB moglie : Haibike Xduro AllMtn 3.5 2020
Util-Ebike: Libellula versione 2.6 con step-up e centralina sine wave
Il mio canale Youtube https://www.youtube.com/c/YACVlog?sub_confirmation=1 |
|
|
|
alexbike
Utente Senior
Campania
1249 Messaggi |
Inserito il - 26/06/2017 : 23:25:29
|
| T4R ha scritto:
Non facile, se domani puoi passare in ufficio ti faccio vedere qualcosa.
|
Grazie Pino, passo sicuramente previa chiamata ti devo anche far vedere un prototipo :)
ecco era quello che intendevo quando da ignorante ho detto "tipo parallela" :)
unico problema è che so che i non addetti ai lavori li distruggono in breve tempo.. ci vorrebbe qualcosa più semplice da accoppiare... a prova di utonto! :)
| MilleMiglia ha scritto:
Io adopero gli MT60 per le fasi e gli MPX per a 6 pin per i sensori e sono ottimi.. ma mi sa che la soluzione migliore te l'ha data Pix
|
Interessante comunque grazie! Io per le fasi solitamente uso gli anderson quando sostituisco quelli originali, ma sono grossi.
| Steu851 ha scritto:
Se fai un cablaggio ad hoc, il numero di contatti si può ridurre drasticamente, poiché in ogni connettore trovi il +5 e la massa che è inutile duplicare.
Quindi i contatti diventano
3 di potenza per le fasi
+5v
massa
3 per i sensori hall
1 per il pas
1 per il cutoff freni
4 per il display
totale 11 contatti
Ho cercato e pare che i contatti dei dsub portino anche 6,5 A l'uno, quindi potresti fare tutto con un DB25, usandone 4 in parallelo per le 3 fasi (12 contatti) e gli altri 11 per i segnali, e te ne rimangono 2 liberi per altre cose.
http://it.rs-online.com/web/p/connettori-d-sub-a-saldare/6927803/
|
Avevo pensato a questa cosa di usare un unico positivo, però non mi è chiaro se il positivo 5v delle centraline è unico o ci sono varie "linee" che supportano un amperaggio massimo.
Del cutoff forse farò a meno ed è anche un pin mancante..
Mi lascia un po perplesso il fatto di usare vari pin per le fasi, ma arrivando a 9 ci sono più possibilità di trovare qualcosa di adatto :)
Devo trovare qualche connettore con una "Mechanical working life" o "mating Cycles" molto alta... meglio se quasi infinita !:)
Grazie a utti per i suggerimenti, vi farò sapere come evolve la cosa :) |
|
|
|
Barba 49
Utente Master
Toscana
36440 Messaggi |
Inserito il - 27/06/2017 : 08:32:47
|
Non penso che esistano connettori adatti a quello scopo, far scollegare e poi ricollegare qualsiasi tipo di connettore ad un profano una o più volte al giorno è una cosa che può solo finire male...  |
|
|
|
alexbike
Utente Senior
Campania
1249 Messaggi |
Inserito il - 27/06/2017 : 09:16:58
|
| Barba 49 ha scritto:
Non penso che esistano connettori adatti a quello scopo, far scollegare e poi ricollegare qualsiasi tipo di connettore ad un profano una o più volte al giorno è una cosa che può solo finire male...
|
ho fatto il tecnico informatico e so che fine facevano le porte vga dei computer nelle classi :)
Ma ci deve essere qualche connettore nato allo scopo.. ieri ho trovato qualcosa, ma brutto brutto per utilizzo industriale... |
|
|
|
Barba 49
Utente Master
Toscana
36440 Messaggi |
Inserito il - 27/06/2017 : 10:13:49
|
| Li conosco, in fabbrica avevamo anche connettori in uso sugli aerei, ma erano veramente grossi e bruttini!!! |
|
|
|
Clausarts
Utente Medio
Campania
388 Messaggi |
|
|

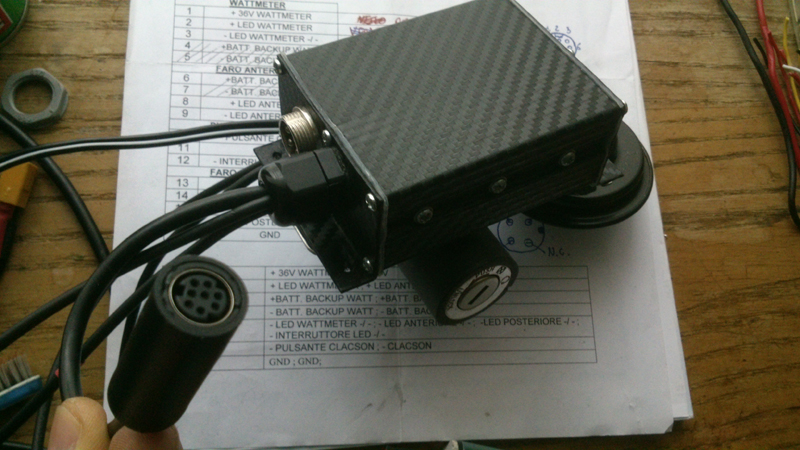

blindo7
Utente Master
Lazio
4057 Messaggi |
Inserito il - 27/06/2017 : 10:54:09
|
ciao per fare una cosa del genere avevo preso una slitta da baracchino,mi sembra circa una decina di pin e tutti robusti,
ma la sola slitta più la piastra pesava 1,2
prova a vedere se nel frattempo hanno fatto qualcosa di meglio,
i connettori erano lamelle da circa 4mm spesse 1mm quindi corrente a volontà!
altrimenti potresti montare quelli indicati da Millemiglia triangolari per le fasi,e un cavo di rete per i segnali vari,
ma rimango sempre dell'opinione che non è una soluzione eterna |
