Kit e fai da te

Aiuto bms

Nuova Discussione

Rispondi

Versione Stampabile

Aggiungi Segnalibro

Autore

Discussione

andrea 104KG
Utente Master

Marche

14585 Messaggi

Inserito il - 08/07/2017 : 00:30:42

Come al solito sono in difficoltà. ...

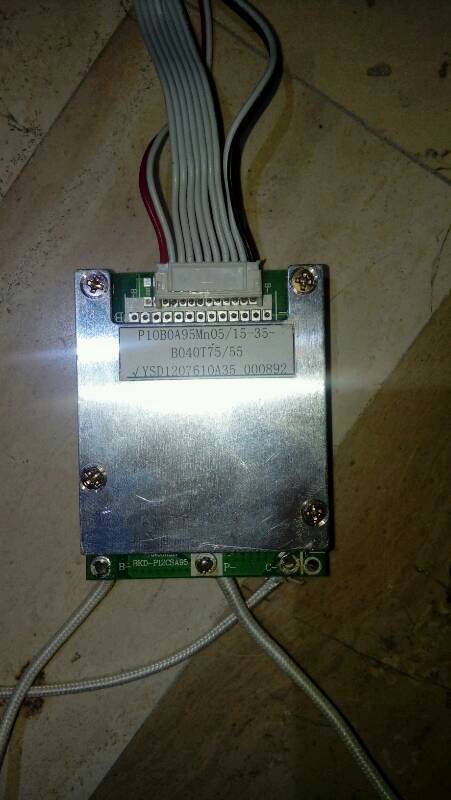

Questo è il bms

Immagine:

43,84 KB

Ha solo tre lettere
B-
C-
P-
Da quello che vedo (ho i fili parzialmente tagliati era in un vecchia batteria)

P- sembra out negativo alla centralina
C- sembra ricarica negativo
B- non lo so direi ingresso negativo alla batteria

Non c'è neanche un posivo. Possibile che il posivo non passi dal bms?? E che quindi carica/scarica vadano direttamente alla batteria?
Dal lato dei fili sottili sono 11. Ultimo rosso primo nero.
Per cui presumo il nero al negativo batteria, gli altri ai positivi. Il rosso al positivo finale della batteria. Mettendo un interuttorino sul filetto rosso si può spegnere il bms.
Ci sono o faccio un fungo nuclere??

Modificato da - andrea 104KG in Data 08/07/2017 00:32:17

Barba 49
Utente Master

Toscana

36469 Messaggi

Inserito il - 08/07/2017 : 08:13:14

Certo che il positivo NON passa dal BMS, va direttamente alla centralina!!!

La scheda lavora sul negativo, e le lettere che vedi sono esattamente quello che hai pensato: B- va al negativo generale della batteria, P- va alla centralina e C- serve per la ricarica.

Lascia perdere i propositi di spegnere il BMS, collega tutto a vai...

Per la sequenza di collegamento dei cavetti di bilanciamento dovresti avere (oltre ai colori) anche una serigrafia sulla scheda accanto al connettore, comunque va bene come dici tu.
