qqaa11
Utente Medio
254 Messaggi |
 Inserito il - 09/02/2021 : 14:13:06
|

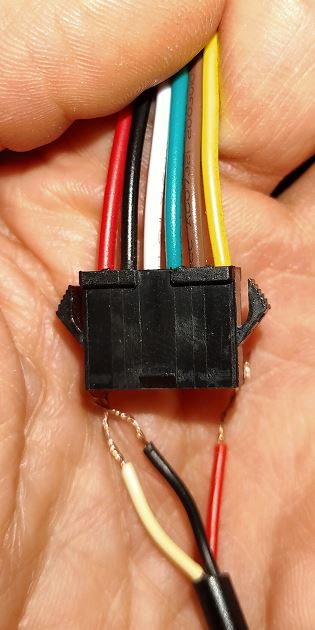

Buongiorno a tutti, ho una centralina che in origine supportava un acceleratore con display voltaggio e tasto on/off con 6 fili.
Dovendo sostituire l'acceleratore con uno normale a tre fili, vi chiedo coome dovrei collegarli ?
Grazie mille.
Immagine:
42,08 KB
|
|
|
Barba 49
Utente Master
Toscana
35953 Messaggi |
Inserito il - 09/02/2021 : 14:40:53
|
| Il rosso e il nero sono più che ovvi, il bianco dell'acceleratore collegalo con il bianco del connettore oppure con il verde... Questi due sono i colori standard per il cavo del segnale degli acceleratori. |
 |
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 09/02/2021 : 15:57:01
|

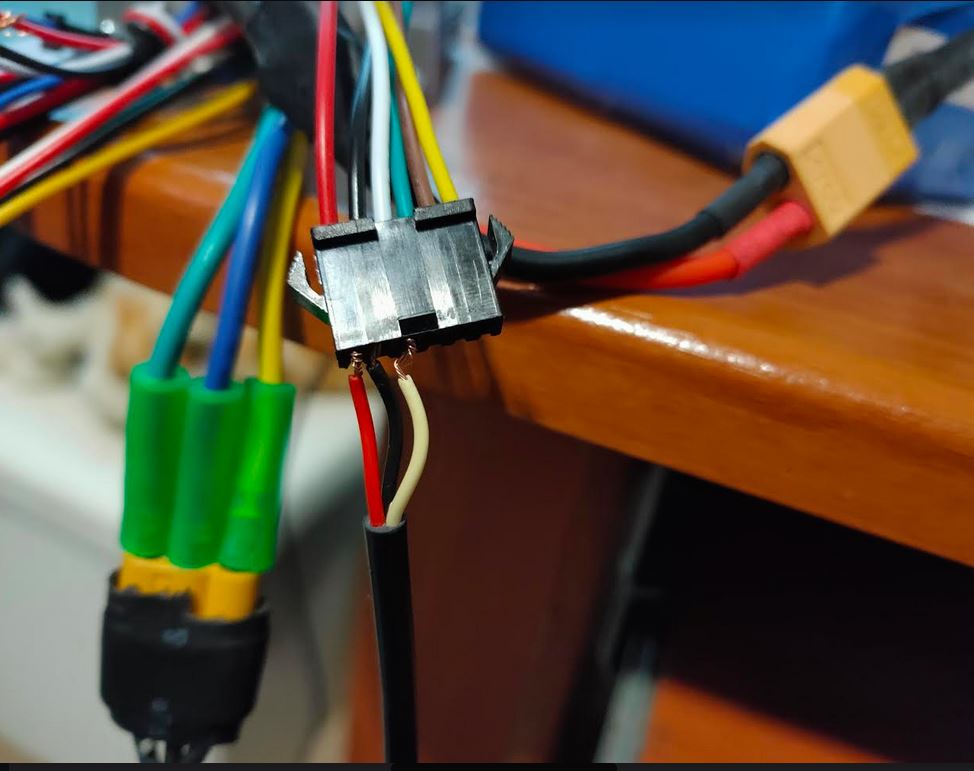

Fatto ma non va, (ovviamente acceleratore premuto al max).

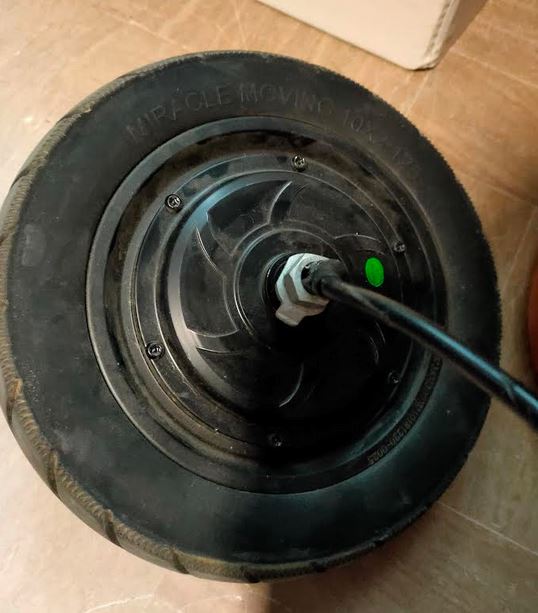

Ho dimenticato però una premessa, la centralina proveniente da una ebike, è collegata ad una ruota di monopattino (per un progetto che poi vi dirò se dovesse andare a buon fine)
Immagine:
53 KB
Immagine:
77,41 KB
p.s. non guardare i fili appena appoggiati, si sono mossi, li avevo inseriti bene |
Modificato da - qqaa11 in data 09/02/2021 15:58:42 |
|
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 09/02/2021 : 15:59:30
|
| I fili relativi al sensore di hall non li ho collegati, mica è necessario ? |
|
|
|
Barba 49
Utente Master
Toscana
35953 Messaggi |
Inserito il - 09/02/2021 : 16:19:38
|
Come non è necessario??? Se hai una centralina sensored e un motore sensorless col cavolo che funzionano insieme!!!  |
|
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 09/02/2021 : 23:05:26
|

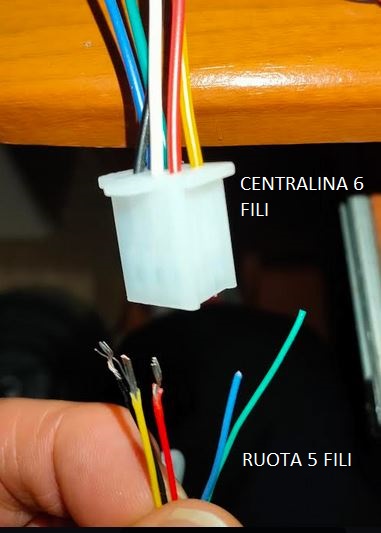

La situazione è questa: La ruota dello scooter che ho recuperato, ha 5 fili oltre ai 3 di alimentazione.
La centralina ha lo spinotto con 6 fili....
e adesso ? Butto tutto ?
Immagine:
51,8 KB |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 10/02/2021 : 00:36:59
|
La centralina non è compatibile.
Il motore ha 8 fili la centralina 6.
Cambia la centralina.
|
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 10/02/2021 : 00:47:17
|
| Barba 49 ha scritto:
Come non è necessario??? Se hai una centralina sensored e un motore sensorless col cavolo che funzionano insieme!!!
|
Il motore sembra sensored dal momento che ha 8 fili.
Deve cambiare la centralina.
È la centralina che avendo 6 fili non è né carne né pesce.
|
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 10/02/2021 : 00:55:43
|
La centralina è sensorless al 100%
Hai provato a collegare solo i 3 cavi di alimentazione?
|
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 10/02/2021 : 01:06:05
|
Non parte perché devi ponticellare gli altri 3 fili.
Vai a tentativi e ci riesci.
Ma fai prima a prendere una centralina nuova.
|
|
|
|
Barba 49
Utente Master
Toscana
35953 Messaggi |
Inserito il - 10/02/2021 : 07:52:09
|
Se il connettore della centralina ha sei cavetti mentre dal motore ne escono solo cinque (a parte ovviamente i tre di potenza) devi lasciare scollegato il cavetto bianco, serve per il contachilometri!!!
Collega quindi i tre cavi di potenza e poi i cinque dei sensori lasciando scollegato il bianco, funzionerà di sicuro a parte qualche adattamento dei colori per far girare il motore nel verso giusto: Come potevi sperare che il motore funzionasse senza collegare i sensori?  |
|
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 10/02/2021 : 20:31:40
|
@barba 49 lo speravo perchè se non ricordo male la centralina la usavo sulla ebike senza collegare lo spinotto a 6 sensori. Comunque ho collegato i fili rispettando i colori e tralasciando il bianco ma non funziona.
@Sergiom2 si ho provato prima solo con i 3 fili ma non ha funzionato. A quali altri 3 fili da ponticellare ti riferisci ? |
|
|
|
Barba 49
Utente Master
Toscana
35953 Messaggi |
Inserito il - 10/02/2021 : 20:36:49
|
| Ma sei certo che il motore funzioni??? |
|
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 10/02/2021 : 21:38:42
|
Me l'hanno dato per funzionante, se non è così passeranno un brutto momento
Vabbè a questo punto non mi resta che fare dei test, come lo testo il motore ? e l'acceleratore ? (la centralina non è il caso )
Prima però vorrei seguire il suggerimento di Sergiom2, cosa potrei ponticellare ? |
Modificato da - qqaa11 in data 10/02/2021 21:41:54 |
|
|
|
Barba 49
Utente Master
Toscana
35953 Messaggi |
Inserito il - 11/02/2021 : 09:15:42
|
Devi ponticellare due cavi del connettore che prima andava al vecchio acceleratore, altrimenti la centralina è SPENTA!!! Prova a vedere se hai 5V tra rosso e nero, se non ci sono non hai acceso la centralina...
Il motore non lo puoi provare, puoi solo vedere se tra i tre cavi di potenza e massa c'è perfetto isolamento e se la resistenza tra i tre cavi di potenza è identica per tutti e tre i circuiti. |
|
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 11/02/2021 : 16:28:05
|

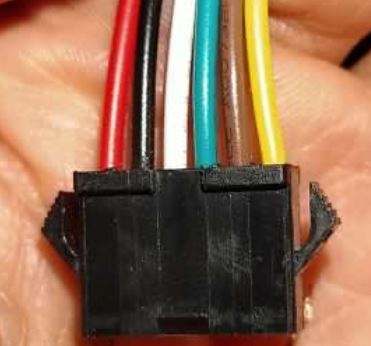

-rosso e nero zero volt
-giallo e marrone 38v
-giallo con tutti i colori (tranne il marrone) 0v
-marrone con tutti i colori 38v
Fosse l'acceleratore guasto ? Come lo testo ?
Immagine:
25,54 KB
|
|
|
|
Barba 49
Utente Master
Toscana
35953 Messaggi |
Inserito il - 11/02/2021 : 16:35:53
|
| Hai la centralina spenta!!!!!!! |
|
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 11/02/2021 : 16:51:18
|
| quindi come l'accendo ? Fiammifero ? |
|
|
|
Barba 49
Utente Master
Toscana
35953 Messaggi |
Inserito il - 11/02/2021 : 17:02:56
|
Se non lo sai tu... Hai detto che prima funzionava con un acceleratore munito di interruttore, chiaramente se lo hai eliminato la centralina è spenta, da dove pensi di averla accesa senza l'interruttore???
Devi vedere su quali cavi era collegato il precedente interruttore e poi ponticellarli, altrimenti è morta...
Te lo abbiamo già detto in due!!! |
|
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 12/02/2021 : 14:01:55
|
Si lo so che già me l'avete detto, ma ponticellando non ci sono riuscito lo stesso, ho provato in tutti i modi. Il problema è che il vecchio acceleratore non ce l'ho perchè fu buttato parecchio tempo fa.
Cmq ho risolto mettendo una vecchia centralina cinese, la ruota gira. Ora devo provarla sotto sforzo per vedere come reagisce.
Work in progress..... |
|
|
|
andrea 104KG
Utente Master
Marche
13696 Messaggi |
Inserito il - 12/02/2021 : 21:27:40
|
| Fai sapere cosa compbini.... siamo curiosi |
|
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 13/02/2021 : 01:03:31
|
| Certo che ve lo farò sapere, ci mancherebbe, dopo tutti i consigli che mi avete dato è il minimo |
|
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 28/04/2021 : 18:18:26
|

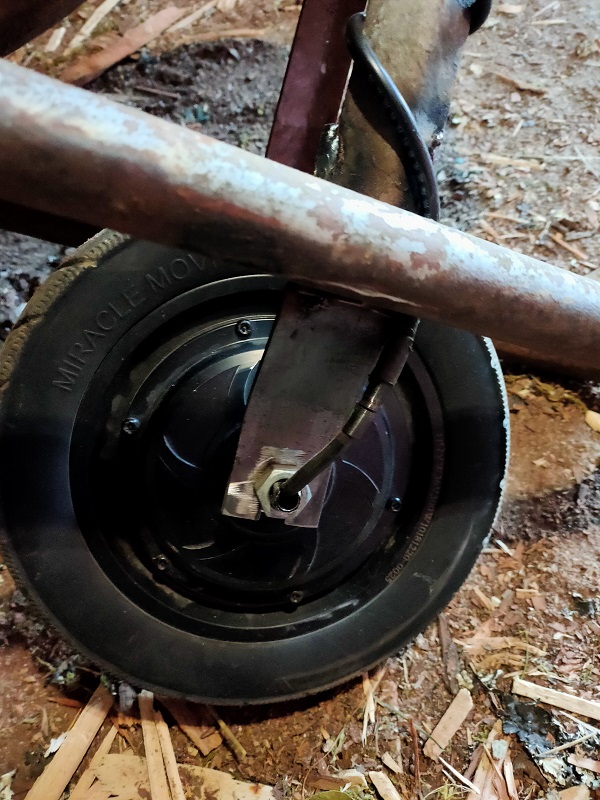

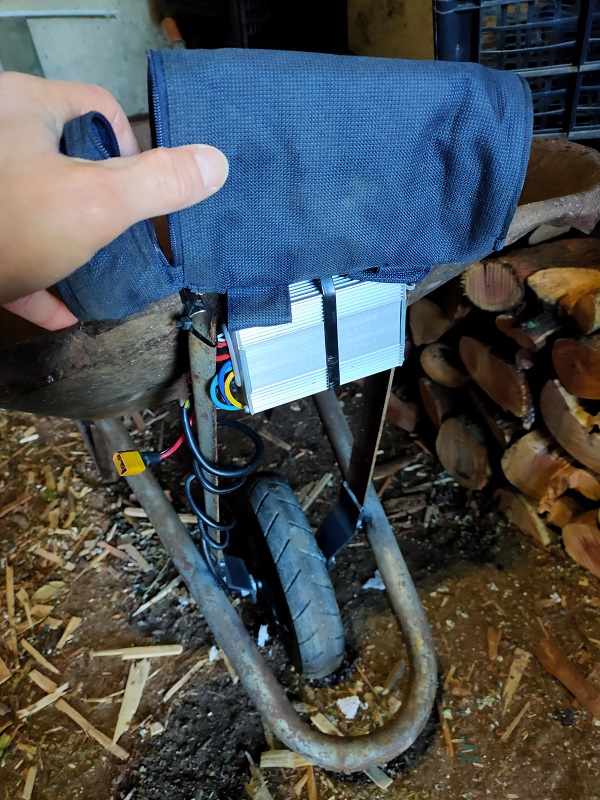

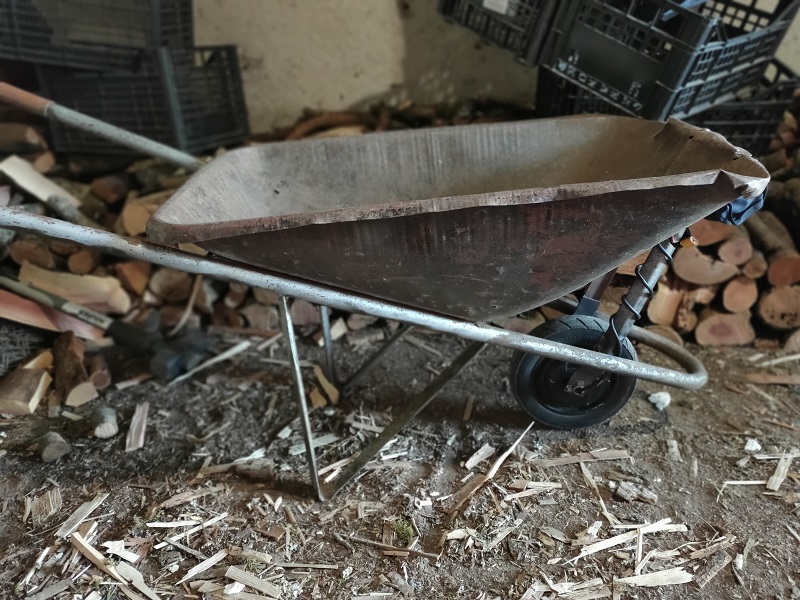

Come promesso vi svelo cosa ho combinato E' un pensiero che mi tormentava da parecchio !! Con la schiena che mi ritrovo non ce la facevo a spingere la carriola piena di legna per la salita per cui con una ruota di monopattino acquistata su ebay a 30 € + una centralina che non usavo + una batteria da overboard abbandonata, ho creato una carriola elettrica. Non guardate l'estetica, ovviamente è tutto montato provvisoriamente. Non fate caso neanche alla carriola hahhahaa
Adesso tira la legna e anche questo povero diversamente giovane. Diciamo che mezzo accelleratore è troppo, prende troppa velocità ma se decellero a 1/4 va perfetta.
Immagine:
210,83 KB
Immagine:
226,5 KB
Immagine:
199,79 KB |
|
|
|
berna_48
Utente Attivo
Toscana
726 Messaggi |
Inserito il - 28/04/2021 : 21:39:50
|
Quando si dice che il bisogno aguzza l'ingegno   |
|
|
|
qqaa11
Utente Medio
254 Messaggi |
Inserito il - 28/04/2021 : 22:41:22
|
Vero haahaaa  |
|
|
|
andrea 104KG
Utente Master
Marche
13696 Messaggi |
Inserito il - 29/04/2021 : 00:29:11
|
| Bellissima e soprattutto utilissima! metti 2 rotelle anche dietro e non dovrai nemmeno alzarla... |
|
|
|
blindo7
Utente Master
Lazio
4049 Messaggi |
Inserito il - 29/04/2021 : 12:03:33
|
ottima idea, e se la centralina lo supporta hai anche il freno elettronico,
mi sa che ti copio quanto prima!!! |
www.enerlab.it |
|
|
|
ronco
Utente Attivo
Emilia Romagna
524 Messaggi |
Inserito il - 29/04/2021 : 13:17:26
|
Bastava un carrellino..
| andrea 104KG ha scritto:
Bellissima e soprattutto utilissima! metti 2 rotelle anche dietro e non dovrai nemmeno alzarla...
|
|
|
|
| |
