| Autore |
 Discussione  |
|
|
Aittam
Utente Medio
Liguria
384 Messaggi |
 Inserito il - 06/08/2009 : 16:11:39
|
Cercando il sistema di ridurre il limite di corrente sulla mia centralina (da 17 a 10-12 A), mi sono imbattuto in questo bel documento che in pratica riassume tutte le discussioni del forum endless sphere inerenti a questa centralina.
Riporto il link da cui l'ho scaricato: www.touzet.eu/divers/Infineon%20doc.doc
|
Nausicaa Phoenix: Rockrider 5.2
Crystalyte 408 - 7000 km
Nine RH205 Everest 300 km
Litio-Cobalto 36V 8,8Ah
|
|
|
giman
Utente Normale
Veneto
93 Messaggi |
|
|
HENKA
Utente Attivo
Veneto
740 Messaggi |
Inserito il - 06/08/2009 : 17:56:08
|
| sicuro anche le nine continent? |
city bike Frera, 8FUN da alcedoitalia, dennj 36V 9,5Ah x2 e cammy_cc 48v 10ah x2, watt's up | dahon Ht060 |city bike Olympia, nine 154 36v da wheelkits, dennj 36v 8,1Ah | cinesona 36v |
nine fr 154 35v da solo
|
 |
|
|
JamesTKirk74
Utente Attivo
Lombardia
855 Messaggi |
Inserito il - 06/08/2009 : 18:21:55
|
Be' gli amici di ES ne sanno sempre tante...
http://209.85.129.132/translate_c?hl=it&sl=fr&tl=it&u=http://www.endless-sphere.com/forums/viewtopic.php%3Ff%3D16%26t%3D7361&prev=hp&rurl=translate.google.it&usg=ALkJrhiFJo7nmP6JmPK_GKYm-4uU8VoTiw
|
|
|
|
giman
Utente Normale
Veneto
93 Messaggi |
Inserito il - 06/08/2009 : 19:27:02
|
| henca gli ultimi modelli quelli con la sigla del circuito stampato eb806 xc,ecc. |
|
|
|
Aittam
Utente Medio
Liguria
384 Messaggi |
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 07/08/2009 : 09:45:02
|
In parole provere, con il software e il connettore sopra
si possono cambiare i vari settaggi delle centraline del Nine? |
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
Jonathan
Utente Senior
Friuli-Venezia Giulia
1062 Messaggi |
Inserito il - 07/08/2009 : 13:20:11
|
@ Aittam:
Scusa Aittam, ma senza usare il connettore USB/seriale......non si fà prima a collegare il computer sulla porta seriale?!??
Se sul computer hai la seriale, puoi usare quella per connetterti alla scheda della centralina!
Una info: non riesco ad installare il programmino "parameter designer"; mi dice che manca un file "COMDLG32.ocx" .....succede anche a voi?!?
Saluti |
BAFANG BPM 48v 350W - Joffa's NINE RH 205 500/800W HS 48v - Batteria Headway 38120S - 16 Celle LiFePO4 10Ah - Cycle Analyst |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 07/08/2009 : 16:00:23
|
ti mancano le librerie da installare
scarica quel file e mettilo in c:\windows\system32 dovrebbe andare
|
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
jumper
Utente Master
3304 Messaggi |
Inserito il - 07/08/2009 : 20:03:42
|
| Jonathan ha scritto:
@ Aittam:
Scusa Aittam, ma senza usare il connettore USB/seriale......non si fà prima a collegare il computer sulla porta seriale?!??
Se sul computer hai la seriale, puoi usare quella per connetterti alla scheda della centralina!
Saluti
|
Sul computer hai una seriale RS232 , il micro della centralina e' interfacciato a una seriale TTL , anche se usi la seriale, ti serve un convertitore TTL , magari basato su un integrato della famiglia MAX232
Il cavetto USB da usare e' USB->SERIALE TTL , quindi alla fine e' lo stesso , anzi vista la diffusione di certa tecnologia, e' facile trovare a poco o niente qualcosa di adattabile
|
  |
|
|
|
Aittam
Utente Medio
Liguria
384 Messaggi |
Inserito il - 08/08/2009 : 12:00:27
|
Si Max,
spero di poter cambiare i valori di riferimento...
Jonathan ci pensavo anch'io ma, come ha detto Jumper, ci dovrebbe essere un'incompatibilità sui livelli di tensione, la seriale rs232 ha l'uscita a 12V (credo) mentre la centralina necessita di 5V.
|
Nausicaa Phoenix: Rockrider 5.2
Crystalyte 408 - 7000 km
Nine RH205 Everest 300 km
Litio-Cobalto 36V 8,8Ah
|
|
|
|
Jonathan
Utente Senior
Friuli-Venezia Giulia
1062 Messaggi |
Inserito il - 10/08/2009 : 13:45:02
|
@maxpoz:
Si..lo so..infatti il programma in fase di installazione dice appunto che manca il file "COMDLG32.ocx" che non trovo da nessuna parte dei doc allegati. Ho installato il file anche nella cartella system32, come scritto nelle istruzioni, ma mi si pianta uguale!
@Aittam:
.....che pirla che sono....mi era sfuggito che è TTL....vabbè utilizzerò il max 232......se riesco ad installare il programma.
|
BAFANG BPM 48v 350W - Joffa's NINE RH 205 500/800W HS 48v - Batteria Headway 38120S - 16 Celle LiFePO4 10Ah - Cycle Analyst |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
|
|
Aittam
Utente Medio
Liguria
384 Messaggi |
Inserito il - 03/10/2009 : 19:29:38
|
Non sono riuscito a programmarla...
eppure la centralina dovrebbe essere una infineon da 6 mosfet... l'adattore usb ttl funziona...ma nonostante abbia seguito tutta la procedura spiegata qua: http://www.ebike.biz/infineon.htm
niente... |
Nausicaa Phoenix: Rockrider 5.2
Crystalyte 408 - 7000 km
Nine RH205 Everest 300 km
Litio-Cobalto 36V 8,8Ah
|
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
Inserito il - 06/07/2010 : 17:14:07
|
Qualcuno che c'è riuscito mi può riassumere la modalità giusta per attaccare la centralina al pc ?
Dove prendere i pezzi e come collegare il tutto ? |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 07/07/2010 : 14:47:53
|
http://cgi.ebay.it/USB-to-TTL-serial-Convertor-/310122268633?cmd=ViewItem&pt=UK_AudioElectronicsVideo_Video_TelevisionSetTopBoxes&hash=item4834ba47d9
io l'ho comperato quì
Sulle istruzioni che trovi sul sito di joffa trovi la procedura,

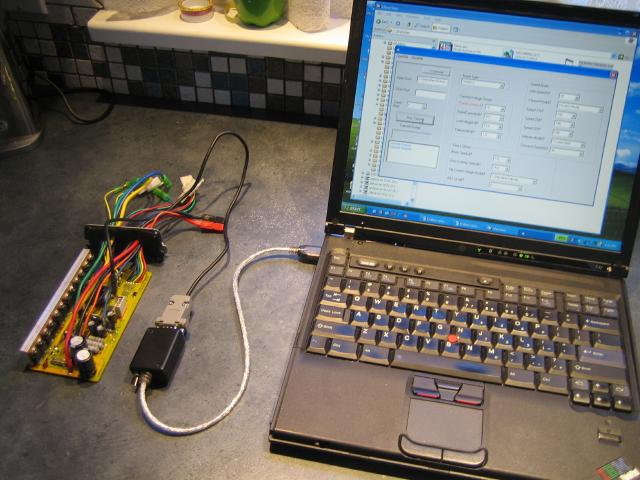

comunque... fai il cavetto seguendo lo schema, metti un'interruttore sull'alimentazione (5v a memoria) oppure lo colleghi solo quando
stai per riprogrammare, lo colleghi al pc, avvii il software e programmi, nello stesso tempo attacchi il cavetto alimentazione o clicci sull'interruttore,
è abbastanza semplice, l'unica cosa è che non ricordo se avevo lasciato attaccato anche la batteria della bici |
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 07/07/2010 : 14:57:26
|
http://www.tellab.it/
questo dovrebbe averli ma costavano molto di +
|
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
|
|
signo82
Utente Medio
Veneto
259 Messaggi |
Inserito il - 07/07/2010 : 20:19:04
|
| Si..lo so..infatti il programma in fase di installazione dice appunto che manca il file "COMDLG32.ocx" che non trovo da nessuna parte dei doc allegati. Ho installato il file anche nella cartella system32, come scritto nelle istruzioni, ma mi si pianta uguale!
|
Io non ho la ebyke...ma aspetto fine inverno per acquistare il tutto..e poi partire alla grande.
Cmq ho provato ad aprire il programma e mi dava l'errore segnalato. Ho provato a cliccare sul .exe con il tasto dx e fare esegui come amministratore ed è partito. Senza copiare i file nella cartella system32...se non dovesse comunque andare copiateli e fate esegui come amministratore. Io ho win 7 64bit.
Spero di essere utile a qualcuno. |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 08/07/2010 : 09:14:13
|
Come li invia alla centralina?
Quando premi sul pulsante del programma per inviare i dati, il programma invia dei segnali via usb al convertitore usb/ttl il quale invia dei segnali
alla centralina la quale si riprogrammerà.
....
é come se tu copi delle immagini su una chiavetta usb del computer, non lo so come fa a farlo ma lo fa....
Si dovrebbe andare bene anche quello
|
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
Inserito il - 08/07/2010 : 10:08:29
|
mi sa che sono fregato la mia non ha quello spinotto bianco con 5 pin
che siano questi ?
secondo me hanno tolto lo spinotto per evitare la comodità per gli smanettoni.... |
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
Inserito il - 13/07/2010 : 09:40:53
|
Da questa foto si evince che la collocazione dello spinotto non è dove ho detto io ma si trova in fronte ai mosfet
dove la mia centralina vista da sotto sembra avere 6 contatti invece che 5....
se la si guarda da sopra purtroppo nella foto ci sono i fili davanti.
Stasera la riapro per vedere se riesco a individuare i 5 contatti per programmare la centralina |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 13/07/2010 : 16:44:15
|
Si Alex dovrebbero essere quelli dove sei collegato, la mia li aveva li se non ricordo male,
e non aveva lo spinotto, ma mi pare che fossero siglati.
Ricorda di scegliere il modello della tua centralina
|
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
sfiamma
Utente Medio
Lombardia
160 Messaggi |
Inserito il - 13/07/2010 : 17:27:13
|
Neanche la mia ha i contatti, li ho saldati su apposta per programmarla, e ho tirato fuori i cavi, cosi la programmo senza aprirla !
c'è di fianco un condensatorino, davanti una pista 1 po piu larga, dietro un chip in smd piccino !
Il primo cavo a destra è massa, il secondo è 5v, il terzo è vuoto, il quarto è tx, il quinti è dx.
Bello ! :D |
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
Inserito il - 14/07/2010 : 00:00:57
|
| c'è siglato solo il 5v che è il secondo il primo è la massa quindi ci sarà quello vuoto poi tx poi rx e poi credo uno vuoto ancora visto che sono 6 appena mi arriva il ttl vi so dire mi dovete spiegare come faccio a capire se è collegato bene nel senso il programma da errore quando invio i dati? poi devo alimentarlo? e se non so quale modello è la mia centralina come faccio? |
|
|
|
alex_audi
Utente Master
Emilia Romagna
2303 Messaggi |
Inserito il - 14/07/2010 : 10:54:50
|
| io ho installato il programma MemTool è corretto? ma non ci si capisce niente |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 14/07/2010 : 16:56:42
|
Mem tool cosa sarebbe?
Se non è collegato bene ti accorgi xè il software non fa nulla, se programma vedi delle scritte.
La connessione dovrebbe essere corretta, lo ha scritto sfiamma e anche io ricordo che era così.
Non devi alimetare nulla, viene alimentato dal 5v dell'usb, però le istruzioni dicono che tu devi
alimentarlo solo quando lo programmi, io sul 5v ho messo un interruttore e appena prima di programmare lo attivavo.
Fai qualche prova...a me non è andato subito....
okkio con la porta quando installi il convertitore usb windows assegnerà una determinata porta com all usb es. com1 com2 com3 com4....
nel software mi pare di ricordare che devi settare questa porta in modo che vada ad usare appunto quella.
Per sapere che porta ti ha assegnato il modo + semplice è o li provi tutti (ma il software mi sembra che ne prendesse solo alcuni es. fino com4)
se no devi aprire gestione dispositivi, trovare il dispositivo, e nel caso assegnargli manualmente com1 com2 o com3
per aprire gestione ---- strat esegui e poi digiti "mmc devmgmt.msc" senza le virgolette |
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
|
|
Jonathan
Utente Senior
Friuli-Venezia Giulia
1062 Messaggi |
Inserito il - 14/07/2010 : 22:19:18
|
@alex_audi:
Scusa, ma hai una centralina con il chip infineon??! Il programma, da quello che sò, funziona per programmare i chip infineon.
Dalla foto che hai fatto, non mi sembra che tu abbia un chip infineon.
La centralina è sensorless (vedo che hai il BPM)??
Chiedo perchè nella mia centralina per il BPM, che assomiglia alla tua, non contiene il chip infineon, ma un'altro; quindi non sò se funziona il programma per altri chip no infineon.
Lo chiedevo anche in un'altro post se era possibile programmare le centraline sensorless....e se ci fosse qualche programma in giro dedicato per le sensorless, tipo quello per le infineon.
|
BAFANG BPM 48v 350W - Joffa's NINE RH 205 500/800W HS 48v - Batteria Headway 38120S - 16 Celle LiFePO4 10Ah - Cycle Analyst |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 17/07/2010 : 10:09:31
|

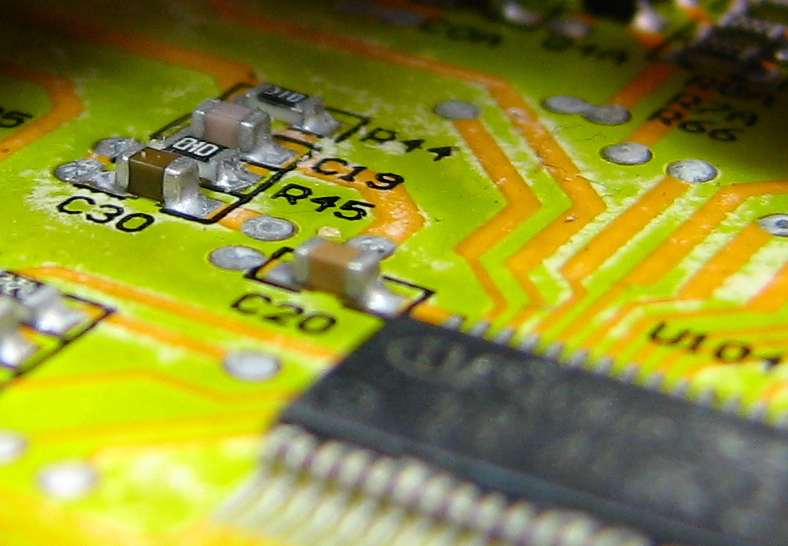

Qualcuno ha cercato di intervenire nel gruppo di componenti indicato in foto ?
Immagine:
53,37 KB
Si tratta del partitore di ingresso della tensione rilevata dallo shunt per determinare la massima corrente fornibile dalla centralina. Lavorando in quel punto si potrebbe aumentare o diminuire la corrente fornibile attraverso un potenziometro, ma personalmente non sono riuscito a capire i valori delle resistenze (01C e 01D) e se si cerca di effettuare misurazioni con oscilloscopio il sistema va in blocco... |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
GuidoodiuG
Utente Attivo
Lazio
646 Messaggi |
Inserito il - 17/07/2010 : 10:33:32
|
se vi puo essere utile
http://endless-sphere.com/forums/viewtopic.php?f=16&t=14836
il keywin è quello che usano qui per le infineon. Io ho una versione modificata di questo datomi dal produttore della centralina, ma il modo di farlo funzionare è identico.
Se riuscite a istallare il programma e a farlo partire( c'è da registrare degli ocx in system32 e da copiare manualmente pure delle dll da estrarre dal file .cab del pacchetto d'istallazione.
Una volta partito il programma, per scrivere sul chip bisogna scegliere tra le porte com disponibili numerate tra 1 e 5. La numero 3 la darà sempre disponibile ma è finta quindi bisogna attaccare il cavo usb e vedere quale altro numero gli assegna. Se è maggiore di 5 bisogna aprire il regedit di windovs e andare a cambiare manualmente il valore. Una volta collegato poi non bisogna inviare il segnale a cavo attaccato altrimenti non scrive, bisogna prima dare l'invio dal programma, poi attaccarlo alla centralina e poi chiudere l'interruttorino sul positivo del cavo. |
http://superbaics.forumfree.it |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 19/07/2010 : 08:09:43
|
Scusa ma non è uguale a quello che già conosciamo?
|
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
| |
