Ciao a tutti, dovrei eliminare il cut-off della centralina e vi anticipo che non è programmabile. Su cosa devo agire? Cercate di essere quanto piu' comprensibili e semplici possibile. Grazie a tutti in anticipo!
Dal famoso documento .doc sul modding della infineon si legge: • R12 The Low Voltage Cut-off (LVC) circuit consists of tiny surface mount transistors and one capacitor. This circuit connects to an MCU pin-out so the MCU can detect the battery voltage. The R12 resistor is about 1.2 kohm and connects from the MCU pin-out to ground. R12 can be disabled and replaced with a potentiometer to allow any LVC value. It is critical, however, that the LVC protects the controller from a low voltage condition. If the voltage to the mosfet drivers and MCU is not steady the controller will be damaged.
Quindi agendo sul valore di quel resistore in teoria si può eliminare il cutoff, ma poi non sarebbe assicurata la giusta tensione di pilotaggio dei fet (sezione 12V del LM317) che vanno a cuocersi. Occorre quindi poi agire anche sulle resistenze di limitazione del LM317, non so a che tensione tu voglia utilizzare la centralina, sarebbe bene saperlo.
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque
Dal famoso documento .doc sul modding della infineon si legge: • R12 The Low Voltage Cut-off (LVC) circuit consists of tiny surface mount transistors and one capacitor. This circuit connects to an MCU pin-out so the MCU can detect the battery voltage. The R12 resistor is about 1.2 kohm and connects from the MCU pin-out to ground. R12 can be disabled and replaced with a potentiometer to allow any LVC value. It is critical, however, that the LVC protects the controller from a low voltage condition. If the voltage to the mosfet drivers and MCU is not steady the controller will be damaged.
Quindi agendo sul valore di quel resistore in teoria si può eliminare il cutoff, ma poi non sarebbe assicurata la giusta tensione di pilotaggio dei fet (sezione 12V del LM317) che vanno a cuocersi. Occorre quindi poi agire anche sulle resistenze di limitazione del LM317, non so a che tensione tu voglia utilizzare la centralina, sarebbe bene saperlo.
Vorrei poterla utilizzare a 72 volts ed a 36v a mio piacimento. Grazie
Dal famoso documento .doc sul modding della infineon si legge: • R12 The Low Voltage Cut-off (LVC) circuit consists of tiny surface mount transistors and one capacitor. This circuit connects to an MCU pin-out so the MCU can detect the battery voltage. The R12 resistor is about 1.2 kohm and connects from the MCU pin-out to ground. R12 can be disabled and replaced with a potentiometer to allow any LVC value. It is critical, however, that the LVC protects the controller from a low voltage condition. If the voltage to the mosfet drivers and MCU is not steady the controller will be damaged.
Quindi agendo sul valore di quel resistore in teoria si può eliminare il cutoff, ma poi non sarebbe assicurata la giusta tensione di pilotaggio dei fet (sezione 12V del LM317) che vanno a cuocersi. Occorre quindi poi agire anche sulle resistenze di limitazione del LM317, non so a che tensione tu voglia utilizzare la centralina, sarebbe bene saperlo.
Vorrei poterla utilizzare a 72 volts ed a 36v a mio piacimento. Grazie
Per operare in contemporanea con 36 e 72 io metterei una resistenza di potenza in parallelo a quelle esistenti che limitano la tensione al LM317 (giusto mineblu ? ) tramite un interuttore il cui valore va provato sperimentalmente...a 72V la usi normalmente, con 36 volt va inserita la resistenza tramite interuttore...se però inciamperai inavvertitamente su questo interuttore quando usi 72 volt sono dolori sicuramente. Si potrebbe escogitare poi qualcosa di alternativo all'interuttore per non correre rischi.
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque
Quoto Titto, non puoi settare il cut-off a 30V e poi usare una batteria da 72V senza sostituire di nuovo le resistenze: Devi usare un commutatore, altrimenti friggi la centralina.

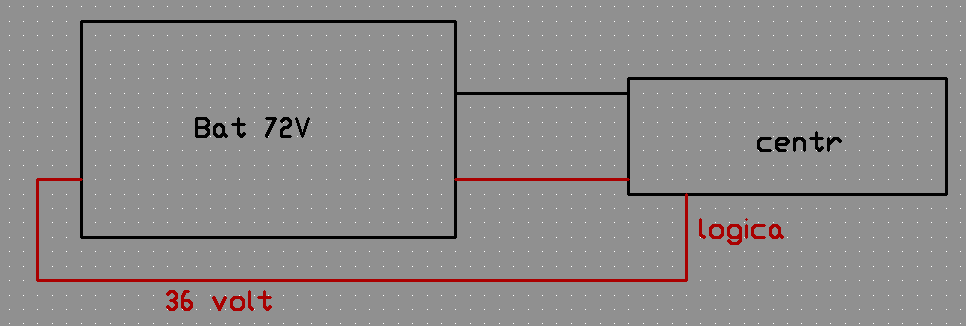

In pratica max dovresti rendere la centralina permanentemente a 36 volt (modifica LVC + modifica alimntazione resistenza). Dovrai isolare l'ingresso della logica ed estrarla con un filo aggiuntivo. Quando vuoi utilizzare 36 volt il filino aggiuntivo va assieme al + della batteria da 36 volt, quando vuoi usare 72 volt colleghi la batteria al normale connettore di corrente ed il filino della logica andrà collegato a metà della batteria da 36 volt.
Immagine: 5,74 KB
Immagine: 6,13 KB
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque
Oppure rendi la centralina permanentemente a 36V e prendi un positivo a metà della batteria da 72V per alimentare la sezione logica.
GENIO!
"Chi conosce in profondità si sforza di essere chiaro; Chi vorrebbe sembrare profondo alla moltitudine si sforza di essere oscuro." RR6.3 con cyclone FR6 con Crystalyte
Con la controindicazione che la logica consuma 60mA e lasciarla collegata per 2 ore vuol dire sbilanciare metà pacco di 120mAh. Bisogna che il BMS sia serio, altrimenti a lungo andare non riuscirà più a bilanciare tutto. Che batteria hai? Con quanti mA bilancia il tuo BMS?
scusate ma non ho capito... l'LM317 diretto sui 72V? Ha una tensione massima in ingresso di 40V... l'LM317 è già presente dentro nelle centraline per ottenere i 12V solo che dato che non può essere alimentato a 72V ha bisogno delle famose resistenze di potenza in serie. Che sono quelle appunto che poi non lo fanno funzionare se invece si alimenta la centralina ad una tensione più bassa dato che portano la tensione di ingresso dell'LM317 sotto i 15V, che non riesce più a garantire i 12V. O non ho capito niente?
"Chi conosce in profondità si sforza di essere chiaro; Chi vorrebbe sembrare profondo alla moltitudine si sforza di essere oscuro." RR6.3 con cyclone FR6 con Crystalyte
SuperZ83: L'LM317 sopporta in entrata tensioni fino a 120V. Quello che leggi solitamente come 40V non è la tensione massima che regge è la massima riduzione che opera fra ingresso e uscita. Le resistenze che ci mettono in ingresso servono per fare in modo che questo campo di regolazione non venga superato in certe condizioni. Nel nostro caso ad esempio, quando la batteria da 72 è carica ed ha più di 80V la sua uscita invece dei 36 programmati andrebbe a 40V, allora gli si mette una resistenza che abbassa quella decina di volt per farlo rientrare nel suo campo di regolazione.
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque
Ah, non pensavo che reggesse fino a 120V. Quindi dite di mettere due LM317 in cascata... uno che porta dagli 80->40 e lasciare all'altro all'interno della centralina il compito di fare i 40V->12V? Ovviamente solo quando la si alimenta a 72V... Carina anche questa, cmq nel mio caso rimane molto più semplice prendere i 36 dalle celle (per me che le ho completamente accessibili e non ho problemi di sbilanciamento).
"Chi conosce in profondità si sforza di essere chiaro; Chi vorrebbe sembrare profondo alla moltitudine si sforza di essere oscuro." RR6.3 con cyclone FR6 con Crystalyte
Ah, non pensavo che reggesse fino a 120V. Quindi dite di mettere due LM317 in cascata... uno che porta dagli 80->40 e lasciare all'altro all'interno della centralina il compito di fare i 40V->12V? Ovviamente solo quando la si alimenta a 72V... Carina anche questa, cmq nel mio caso rimane molto più semplice prendere i 36 dalle celle (per me che le ho completamente accessibili e non ho problemi di sbilanciamento).
per amperaggi così bassi bastano alla grande i lineari anche in cascata..
altrimenti, potresti pensare anche ad una fonte alternativa tipo una batteria 12V sla da 1,2A.. son minuscole e scaricate a quel amperaggio garantirebbero 20 ore di utilizzo liscio (o magari anche una dinamo rettificata, stabilizzata e concentrata su un supercap)
Ah, non pensavo che reggesse fino a 120V. Quindi dite di mettere due LM317 in cascata... uno che porta dagli 80->40 e lasciare all'altro all'interno della centralina il compito di fare i 40V->12V? Ovviamente solo quando la si alimenta a 72V... Carina anche questa, cmq nel mio caso rimane molto più semplice prendere i 36 dalle celle (per me che le ho completamente accessibili e non ho problemi di sbilanciamento).
per amperaggi così bassi bastano alla grande i lineari anche in cascata..
altrimenti, potresti pensare anche ad una fonte alternativa tipo una batteria 12V sla da 1,2A.. son minuscole e scaricate a quel amperaggio garantirebbero 20 ore di utilizzo liscio (o magari anche una dinamo rettificata, stabilizzata e concentrata su un supercap)
Ragazzi grazie a tutti ma pensavo fosse piu' semplice!!! Faccio prima a montare direttamente 2 centraline,una da 36 e l'altra da 72!
]
