 Inserito il - 21/10/2008 : 08:43:40
|
Ieri ho ricevuto il pas ho provato a montarlo e l'ho rotto.........
Dalle istruzioni, poche e poco chiare, sembrerebbe che una volta smontata la guarnitura si infilino i due anelli sul perno, prima quello "fisso" con il sensore e poi quello con i magneti e infine si rimonti la guarnitura e via.
Risultato al primo giro di pedale il tutto ha girato strappando il sensore dal filo e i magneti dalla coroncina di plastica.
Ma come cavolo si monta il pas ?
|
|
|
mazott
Utente Senior
Lazio
1359 Messaggi |
Inserito il - 21/10/2008 : 09:22:41
|
Il PAS e' in due parti: la prima, fissa, e' il sensore, fornito di contatti elettrici portati all'esterno con il cavetto, che va montato solidale al telaio in posizione esterna al portacuscinetti nel movimento centrale, e la seconda, in movimento, e' il dischetto di gomma con i magnetini, che va infilato sull'asse delle pedivelle all'interno della cassa corona per ruotare il piu' vicino possibile al sensore (1-2 mm) ma senza che avvengano contatti accidentali con il sensore, che altrimenti viene strappato via. Puoi mandare una foto del tuo montaggio? |
>>>>> (26000Km Crystalyte 4011 48V) <<<<< |
 |
|
|
Federik70
Utente Normale
Emilia Romagna
75 Messaggi |
Inserito il - 21/10/2008 : 09:57:58
|
Grazie mazzot, la parte fissa (anello di metallo con collegato il sensore e il filo che va alla cenralina) quindi va montato tra il telaio e la calotta che contiene i cuscinetti ?
Svito la calotta , con la chiave di 36, appoggio il sensore sul telaio e rimonto la calotta ?
Per fare cio è necessario che l'anello del pas sia esattamente della misura della calotta.

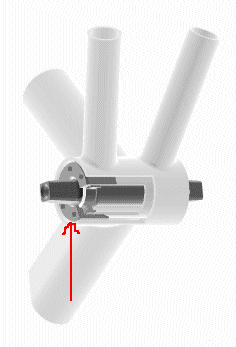

Non riesco a postare una foto ma metto un disegno del movimento centrale a perno (come il mio) dove ho indicato con una freccia rossa la calotta che penso sia da togliere per infilarci il sensore.
Grazie
Immagine:
11,75 KB
|
|
|
|
mazott
Utente Senior
Lazio
1359 Messaggi |
Inserito il - 21/10/2008 : 17:58:17
|
| Federik70 ha scritto:
Per fare cio' è necessario che l'anello del pas sia esattamente della misura della calotta.
|

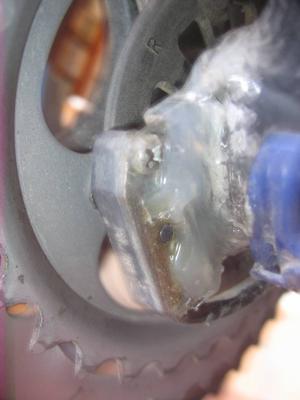

Tutto esatto anche se a volte puo' capitare che l'anello del pas non abbia lo spazio tra la battuta esterna del portacuscinetti e la ghiera di serraggio. Io ho seguito la strada dell'incollaggio esterno, che ha funzionato molto bene con la colla giusta.
Immagine:
21,65 KB |
>>>>> (26000Km Crystalyte 4011 48V) <<<<< |
|
|
|
Federik70
Utente Normale
Emilia Romagna
75 Messaggi |
Inserito il - 21/10/2008 : 18:21:45
|
| Grazie Mazzot !!!! |
|
|
|
jumper
Utente Master
3304 Messaggi |
Inserito il - 21/10/2008 : 18:24:11
|
colla a caldo?
|
  |
|
|
|
mazott
Utente Senior
Lazio
1359 Messaggi |
Inserito il - 22/10/2008 : 10:45:03
|
| jumper ha scritto:
colla a caldo?
|
Quella usata e' una colla bicomponente per metalli (Saratoga), che ha funzionato molto bene. Nei mesi successivi, senza che che ne esistesse un bisogno reale, ho sigillato ulteriormente con della colla a caldo ma solo per essere doppiamente sicuro, il primo strato gia' era sufficiente.
Altre colle epossidiche, non specifiche per metallo, erano risultate in precedenza meno efficaci. |
