quamau
Utente Medio
Lombardia
214 Messaggi |
 Inserito il - 27/01/2011 : 16:53:25
|
In questa discussione
http://www.jobike.it/forum/topic.asp?TOPIC_ID=7690
si parla anche di faretti LED di una certa potenza basati sulle soluzioni Chirio. A me servono e interessano, quindi ho approfondito l'argomento, ma mi sono fermato davanti al fatto che l'alimentatore switching che li gestisce accetta in ingresso tensioni 9-16V: sono pensati per essere alimentati da un pacco batterie dedicato. Chirio mi dice che puo' modificare l'alimentatore in modo che accetti tensioni un po' piu' alte, fino a 30-40V. Niente da fare pero' per me, che voglio usare la batteria della bici, 48V nominali e quasi 60V al massimo della carica. stefno di questo forum ci dice poi che Chirio sta pensando di modificare l'alimentatore per fargli accettare tensioni ancora piu' alte. Ma nel frattempo... che faccio? Resto al buio?
La soluzione ovvia e' un DC-DC converter, ma scendere da 60V a 12V sarebbe molto inefficiente se fatta con un lineare.
Arrivo alla domanda. Ho scoperto per caso su endless questo post
http://endless-sphere.com/forums/viewtopic.php?f=16&t=2264
in cui si mostra come i normali adattatori AC dei notebook o schermi LCD o altro accettano in realta' in ingresso anche correnti DC, e talvolta funzionano con tensioni di input bassissime.
Che ne pensano i nostri esperti di elettronica di questa idea e della possibilita' di piazzare un AC adapter fra la batteria 48V e l'alimentatore switching di chirio?
Grazie a tutti dell'aiuto.
|
- Rubata 9C 350W + LiFePo4 48V 10Ah
- trekking + Bafang CST 350W + A123 16x32113
- MTB + 9C RH205 350W + Headway 16x38140 |
|
|
GianniTurbo
Utente Senior
Lazio
1898 Messaggi |
Inserito il - 27/01/2011 : 19:29:44
|
credo ti basti un normalissimo dc-dc step down switching, che non spreca la corrente come i lineari in calore, e ha efficienze dichiarate del 90%
ne ho comperato uno su ebay a 6 euro, (dall'india) ancora non ho avuto tempo di provarlo, ma l'uso è di tirare fuori la 12V dalla 36 della batteria della mai bici |
Malaguti Ciak Elettrico migrato a LIFEPO4
|
 |
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 27/01/2011 : 20:10:55
|
| Chirio mi ha detto che prima o poi lo farà. Lo sto letteralmente tartassando! |
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 27/01/2011 : 20:29:22
|
Gli alimentatori switching devono accettare in ingresso una tensione minima in ingresso di 80V AC,
che vengono rettificati e quindi diventano 80V RMS.
Per chi usa pacchi con tensioni di 72V o più volt, forse funzionano.
Adesso faccio un esperimento. |
Un viaggio in bicicletta libera l'anima |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 27/01/2011 : 21:35:27
|
...scusate il termine...
....CAZZAROLA FUNZIONA DA MENO DI 30VDC!!!!!!!!!!!
!!!!!!!!!!!funziona funziona!!!!!!!!!!!!!!!!!
Non ci avrei scommesso un soldo di cacio!
Ecco il prodotto che ho sotto test:
Alca Power AP20WM
http://www.alcapower.it/shop/product_info.php?cPath=60_66&products_id=485
Una lampadina l'ha accesa, proseguono i test! ...ma se fosse vero...fare faretti a led
di qualsiasi tipo, tensione e potenza diventa un gioco da ragazzi!
Vado a cercare resistenze da scaldare....
Proseguono i test! |
Un viaggio in bicicletta libera l'anima |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 27/01/2011 : 22:05:24
|
Prosegue l'esperimento.
Purtroppo l'entusiasmi iniziale va ridimensionato:
Con 44V in ingresso, sono riuscito a generare 4.3W
Il test si è svolto collegando una resistenza da 4.7 ohm come carico all'alimentatore:
@3V out è ok, non c'è drop
@4.5Vouu è ok, nessun drop. (4.3W sul carico)
Le altre tensioni sotto carico non ci sono proprio e il caricatore si comporta come un generatore
di corrente costante mantenendo costante la tensione in ingresso.
Per ottenere i 6,9,12V serve una tensione superiore ai 60V.
In poche parole, un led da 3W lo accende, ma non di più.
C'è anche da dire che se si rimuove il contenitore, il circuito è davvero piccolo.
Ultimo problema: l'alimentatore non si accende proprio con il carico collegato
e bisogna scollegarlo per farlo accendere. Non che questo sia un problema, infatti un interruttore tra l'alimentatore ed il circuito a led è sufficente a curare il rpoblema di startup.
Ho provato ad accendere senza successo un alimentatore da 12V della Accord.
Provo altre PSU. |
Un viaggio in bicicletta libera l'anima |
|
|
|
GianniTurbo
Utente Senior
Lazio
1898 Messaggi |
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 27/01/2011 : 22:28:33
|
| Ma con tensioni cosi basse , sicuramente devi modificare l'ingresso del step down o PSU |
RH 205 HT |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 27/01/2011 : 22:44:09
|
Altri test: MASSIMA Vin =60v
Alimentatore HP per pc portatile: NON SI ACCENDE
Alimentatore per monitor Li Shin international enterprise corp 12V 4.16A: NON SI ACCENDE
Alimentatore Alca Power AP1000A: si accende con tensioni di 3-4.5-5-6 con Vin minima di 32V.
non necessita si essere acceso prima di attaccare il carico.
Scendendo con la tensione, l'alimentatore mantiene i 4.3W @4.5V (carico 4.7 ohm) fino a 25V.
Aumentando la tensione oltre i 6V l'alimentatore
entra in un loop di acceso-spento e non si comporta come generatore di corrente.
|
Un viaggio in bicicletta libera l'anima |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 27/01/2011 : 22:56:41
|
| Riesci a reperire qualche schema di questi alimentatori? |
RH 205 HT |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 27/01/2011 : 23:15:41
|
Ciao Mineblu! Purtroppo no! Però qualche volta ne apro uno per vedere
che c'è dentro!
PS: ti ho risposto alla mail! Non vedo l'ora di programmare la centralina! |
Un viaggio in bicicletta libera l'anima |
|
|
|
joffa
Utente Master
3956 Messaggi |
Inserito il - 28/01/2011 : 08:39:41
|
Ciao, Quaumau. Sei soddisfatto in qualità di detentore della fattura n.°1 del 1° anno di attività della Wheelkits ?
Sono passati ormai quasi 3 anni. Cribbio, il tempo vola.
|
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 28/01/2011 : 08:48:28
|
La prima fattura non si scorda mai!
Aggiornamento: Il charger del Tom Tom XL in mio possesso è in grado di caricarlo
con una Vin minima di 35V. Il test si è svolto con il Tom Tom collegato acceso, a massima
luminosità, in ricerca di segnale.
Proseguiranno i test con i charger dei telefoni che ho in casa!
Per chi va a 48V, credo sia una bella notizia, poter andare in vacanza sapendo che
può contare su un'autonomia del navigatore almeno pari a quella della bici! |
Un viaggio in bicicletta libera l'anima |
|
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 28/01/2011 : 10:02:26
|
Io avevo comprato questo da Hong Kong:
http://cgi.ebay.it/140428034300#ht_2033wt_934
in uscita dava 10,6V con qualsiasi tensione in ingresso, da 12 a 62V.
A me serviva a 24V e allora l'ho aperto, distruggendo l'involucro, quindi ho inserito un trimmer in serie ad una resistenza (individuata con l'aiuto di un esperto, io non sarei stato in grado).
Funzionava perfettamente, poi nel maneggiarlo si sono dissaldati due piedini di un mosfet, l'ho alimentato e si è guastato.
Così ne ho preso un altro, è arrivato ieri.
Appena posso inserisco le foto dell'interno, il circuito è molto piccolo. |
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 28/01/2011 : 10:04:22
|
Ricordo che qualcuno l'aveva già segnalato sul forum, non ricordo chi però. Contattato in privato mi aveva dato il link di un negozio online italiano che lo vende.
Comunque da hong kong arriva in tre settimane senza oneri aggiuntivi. |
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
GianniTurbo
Utente Senior
Lazio
1898 Messaggi |
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 28/01/2011 : 12:07:09
|
Direi che è ottimo! Avevo già visto altri stepdown simili su ebay, ma nessuno capace di 60V input.
Forse un po' scarsino come ampere, il mio ne eroga 10 mentre questo solo 2 o 3 al massimo.
Non sono sicuro che sia sufficiente per alimentare i miei 2 led P7 che assorbono 11W ciascuno più 2 fanalini led posteriori a 12V (che credo assorbano 1W entrambi). |
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
quamau
Utente Medio
Lombardia
214 Messaggi |
Inserito il - 28/01/2011 : 21:23:16
|
Quindi mi confermate che e' possibile! Appena metto le mani su un alimentatore da banco provero' tutte le scatolette nere che trovo a portata di mano. Comunque ringrazio GianniT per i suggerimenti preziosi: avevo cercato poco, ma in effetti stepdown per 60V a costi ragionevoli io da solo non ne avevo trovati.
@joffa: non ci crederai, ma la fattura la conservo eccome! E con un certo orgoglio, pure... Certo son passati 3 anni, ma il primo e' andato per mettere insieme la bici, e il terzo lo sto passando all'estero con famiglia (e bipa) in Italia. La quale, peraltro, funziona benissimo e mi sta dando grandi soddisfazioni. Unico neo: l'elettronica soffre un po' con i grandi freddi. Probabilmente con centraline piu' recenti il problema e' risolto.
@stefno: come ti trovi con i fari chirio? Due sono troppi? Io vado ogni giorno su strada asfaltata di montagna, sempre di notte, incroci con auto rarissimi ma non impossibili. |
- Rubata 9C 350W + LiFePo4 48V 10Ah
- trekking + Bafang CST 350W + A123 16x32113
- MTB + 9C RH205 350W + Headway 16x38140 |
|
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 29/01/2011 : 01:14:11
|
I fari di Chirio sono semplicemente spettacolari. Ho provato molte altre soluzioni, pur senza arrivare a spendere cifre sopra i 100 euro, non esiste niente di paragonabile. Gli scooter fanno meno luce.
Due fari perché hanno lenti diverse, una concentrata che illumina in profondità ed una più ampia (30 gradi).
Hanno un deviatore che permette di scegliere tra piena potenza e potenza ridotta.
La potenza ridotta può essere regolata con un trimmer interno. |
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
Bagigio
Utente Senior
Emilia Romagna
1618 Messaggi |
Inserito il - 29/01/2011 : 16:48:35
|
| stefno ha scritto:
Ricordo che qualcuno l'aveva già segnalato sul forum, non ricordo chi però. Contattato in privato mi aveva dato il link di un negozio online italiano che lo vende. |
Ciao Stefno, probabilmente ero io, avevo preso questo (al momento esaurito) 36-72v in ingresso e 5v in uscita:
http://www.virtualvillage.it/trasformatore-di-corrente-cc-da-36v-72v-a-5v-003602-012.html
c'è anche il 12v out:
http://www.virtualvillage.it/trasformatore-di-corrente-cc-da-36v-72v-a-12v-003602-011.html
|
B'twin 7 2009 | Bafang SWXH rear | Samsung 29E 36v 14,5Ah | 27.500 Km since 18/10/2010 | in storage
Dahon Jetstream P8 | Bafang BBS01B | Samsung 21700 50E 36v 15Ah | muletto
Graziella All-Black | Bafang BBS01 | Sanyo 18650GA 36v 14Ah | ex muletto
Nazca Explorer | Bafang BBS01 | Sanyo 18650GA 36v 14Ah | 15.000 Km | limousine | mezzo quotidiano
+ 3.850 Km con ex CityBike 28" dal 01/09/2009 | Nine front FH154 7*9 | Dennj li-ion 36v 8.4Ah | dismessa
|
|
|
|
quamau
Utente Medio
Lombardia
214 Messaggi |
Inserito il - 30/01/2011 : 11:50:16
|
Il problema di molti fra i (pochi) stepdown che accettano in ingresso le tensioni adatte, ad esempio quelli appena segnalati, e' che le loro correnti in uscita sono troppo scarse per due P7 alla massima corrente.
Comunque il mio problema sembra risolto: il buon Chirio dice di aver deciso di produrre una versione del suo alimentatore che regge i 2800mA necessari a due P7 e che accettera' in ingresso fino a 60V. Sono molto soddisfatto!
|
- Rubata 9C 350W + LiFePo4 48V 10Ah
- trekking + Bafang CST 350W + A123 16x32113
- MTB + 9C RH205 350W + Headway 16x38140 |
|
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 30/01/2011 : 13:58:18
|
Già, credo di aver influito in modo determinante su questa decisione di Chirio...
Peraltro gli ho segnalato tutti gli stepdown che conoscevo e credo che uno di questi sia alla base dei suoi sviluppi.

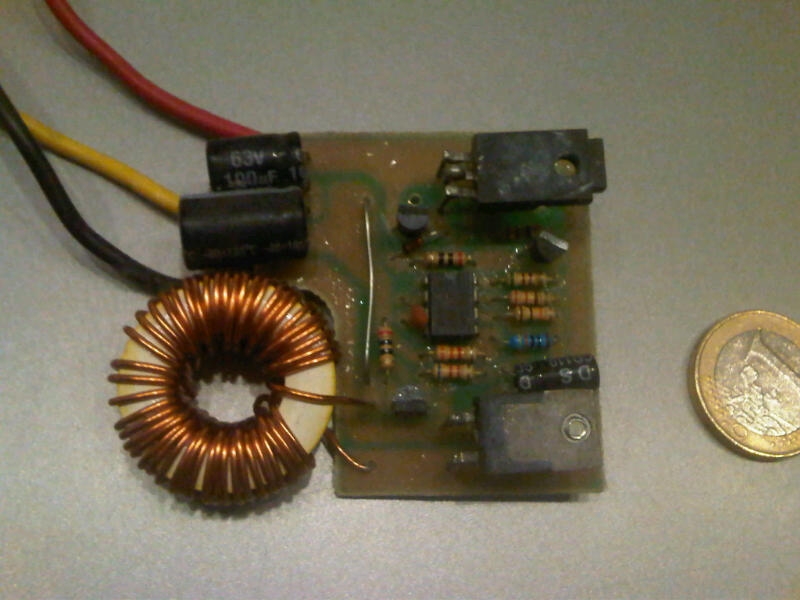

Comunque per il momento i miei 2 P7 di Chirio sono alimentati con questo, preso da Hong Kong:
http://cgi.ebay.it/140428034300
che ho aperto distruggendo l'involucro di alluminio pressofuso, dentro è fatto così:
Immagine:
233,36 KB
Un oggetto molto simile si trova in vendita in Italia sul sito segnalato da Bagigio:
http://www.virtualvillage.it/trasformatore-convertitore-per-corrente-cc-da-36v-72v-a-12v-001531-037.html
Entrambi sono capaci di erogare 10A. |
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
maurice74
Utente Senior
Toscana
1408 Messaggi |
Inserito il - 30/01/2011 : 19:52:44
|
| quamau ha scritto:
Comunque il mio problema sembra risolto: il buon Chirio dice di aver deciso di produrre una versione del suo alimentatore che regge i 2800mA necessari a due P7 e che accettera' in ingresso fino a 60V. Sono molto soddisfatto!
|
sarà interessante il costo... |
-------------
E-Merc in fase di riparazione/upgrade (abus bordo - elettrificazione Bafang - batteria Dennj) |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 30/01/2011 : 20:39:41
|
| sembra realizzato con un ne555 messo in pwm... decisamente compatto, segnalo che in commercio ci sono integrati all in one che necessitano solo di toroide e qualche resistenza e condensatore (mosfet su corpo unico simil TO) |
|
|
| |
