 Inserito il - 24/09/2008 : 22:29:51
|
Qualcuno sa come costruire/procurarsi un connettore decente da innestare sulle batterie panasonic per poterle usare in serie o in parallelo o collegarle ad altro al di fuori dei connettori standard della bici o del carica batteria? Ho chiesto a qualche negozio di componenti elettrici ma non hanno saputo aiutarmi.
|
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
jumper
Utente Master
3304 Messaggi |
Inserito il - 24/09/2008 : 22:43:42
|
Riesci a misurare le varie distanze con un calibro e quotare la foto?
Credo che nel settore automotive ci siano connettori simili, ma servono le misure per saperlo (e anche se vedi qualche sigla, trascrivila)
Fare, artigianalmente eheheh mi inviti a nozze: per il maschio e' semplice, trova dei profilatini di rame che entrino bene nei buchi, poi prendi un po' di nastro (kapton?) lo metti sul connettore, con un bisturi ripassi i fori quadri, ci inzicchi i profilatini tagliati a misura, alzi i bordi del nastro e poi ricopri per meta' con colla a caldo (molto calda in modo che si pareggi bene), aspetti che si raffreddi et voila' il maschio e' fatto. Brutto ma funziona.
Attento ai corti e a non far danni, prendi le precauzioni del caso.
|
  |
 |
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7772 Messaggi |
Inserito il - 24/09/2008 : 23:18:24
|
| jumper ha scritto:
Riesci a misurare le varie distanze con un calibro e quotare la foto?
Credo che nel settore automotive ci siano connettori simili, ma servono le misure per saperlo (e anche se vedi qualche sigla, trascrivila)
Fare, artigianalmente eheheh mi inviti a nozze: per il maschio e' semplice, trova dei profilatini di rame che entrino bene nei buchi, poi prendi un po' di nastro (kapton?) lo metti sul connettore, con un bisturi ripassi i fori quadri, ci inzicchi i profilatini tagliati a misura, alzi i bordi del nastro e poi ricopri per meta' con colla a caldo (molto calda in modo che si pareggi bene), aspetti che si raffreddi et voila' il maschio e' fatto. Brutto ma funziona.
Attento ai corti e a non far danni, prendi le precauzioni del caso.
|
Grazie mille Jumper... ma non credere di essertela cavata così: voi maestri del fai da te fate sembrare tutto facile, ma io non so neanche dove cominciare a trovare il bisturi (fingo un malore stanotte e lo rubo in sala rianimazione?), Il kapton è roba che usa superman? La colla immaggino non sia la cocoina  . Per il rame pensavo di calarmi in una miniera ecc. Più o meno noialtri "imbranati" ragioniamo così (nè sa qualcosa il povero Outside che mi doveva dire tutto per filo e per segno).
Beh intanto vado a vedere le misure e a caccia di sigle, vah che è meglio, poi mi riaffaccio.
|
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
jumper
Utente Master
3304 Messaggi |
Inserito il - 25/09/2008 : 00:48:40
|
ehehe ma quali maestri, figurati
allora, piccolo escursus di ricerca di cose solo apparentemente esoteriche
- bisturi: si trovano nei negozi di modellismo o belle arti, in mancanza va benissimo una taglierina... ma se vuoi la scusa per rivedere quella caposala...
- kapton : e' una specie di nastro che si usa in microelettronica, va bene qualsiasi cosa sia sottile e dura, un negativo, un pezzo di scotch, il concetto e' che deve fare da stampo senza far attaccare troppo la colla
- la colla a caldo, e' quella che si estrude con la pistola...
,
la "colla" e' in realta' una termoplastica, per la precisione EVA Etil Vini Acetato
Se trovi la sigla o le misure e' molto meglio, visto anche che se fare il maschio e' semplice , "fare" la femmina e' un lavoraccio e eheheheh in tutti i sensi |
|
|
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7772 Messaggi |
Inserito il - 26/09/2008 : 00:13:54
|
| jumper ha scritto:
ehehe ma quali maestri, figurati
allora, piccolo escursus di ricerca di cose solo apparentemente esoteriche
- bisturi: si trovano nei negozi di modellismo o belle arti, in mancanza va benissimo una taglierina... ma se vuoi la scusa per rivedere quella caposala...
- kapton : e' una specie di nastro che si usa in microelettronica, va bene qualsiasi cosa sia sottile e dura, un negativo, un pezzo di scotch, il concetto e' che deve fare da stampo senza far attaccare troppo la colla
- la colla a caldo, e' quella che si estrude con la pistola...
,
la "colla" e' in realta' una termoplastica, per la precisione EVA Etil Vini Acetato
Se trovi la sigla o le misure e' molto meglio, visto anche che se fare il maschio e' semplice , "fare" la femmina e' un lavoraccio e eheheheh in tutti i sensi
|
Grazie Jumper, sei paziente e gentile.

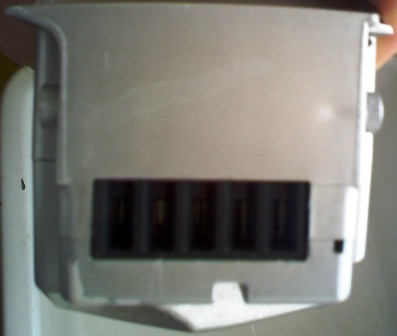

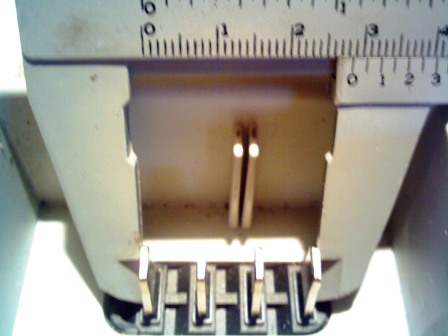

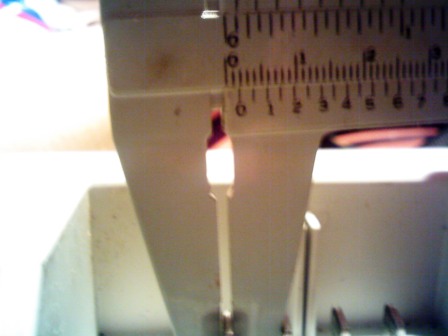

Allora, non ho trovato sigle da nessuna parte, ecco le foto del connettore maschio del carica batterie:
La colla e la pistola incredibilmente ho scoperto di averla anche se non l'ho mai usata, ho un coltellino taglia-balsa, le femmine non m'interessano (in questo campo ristretto s'intende ) perche' devo fare dei cavi che vanno alle batterie e basta. Procurarmi lo scotch non sarà un problema, ma non è che poi mi finisce la colla nelle feritoie e addio batteria? Allora uso si la pistola ma contro di me!
Ma il rame dove lo trovo? Nei brikocenter? Spesso 2mm poi. (Per tagliarlo da un foglio non dovrei aver problemi perche' ho una buona forbice da lattoniere).
|
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
jumper
Utente Master
3304 Messaggi |
Inserito il - 26/09/2008 : 00:24:19
|
Beh, se hai paura che la colla vada dove non deve anche con lo scotch (difficile) , visto che hai le misure nessuno ti vieta di fare una matrice su un altro materiale (magari piazzandolo sul maschio attuale) ,tipo das, plastilina, spugna da fiori, ecc.
L'unico motivo di infilare i pezzettini di rame nella femmina e' per far prima e avere la giusta distanza
Puoi anche tenerli fermi infrapponendo spessori, cerini, quello che hai, fantasia!
Il rame da chi fa gronde ad esempio. Ma va benissimo qualunque altro materiale conduttivo, alluminio ad esempio, che lo trovi regalato da chi fa infissi e gli restano sfridi, o meglio ancora nickel che a differenza del primo non si ossida, e quindi non lo devi proteggere con lo stagno o grasso oppure ottone, bronzo, quello che trovi va bene.
Anche l'ORO e' un ottimo conduttore , se te ne avanza ...
|
|
|
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7772 Messaggi |
Inserito il - 05/12/2008 : 14:59:18
|
| jumper ha scritto:
Beh, se hai paura che la colla vada dove non deve anche con lo scotch (difficile) , visto che hai le misure nessuno ti vieta di fare una matrice su un altro materiale (magari piazzandolo sul maschio attuale) ,tipo das, plastilina, spugna da fiori, ecc.
L'unico motivo di infilare i pezzettini di rame nella femmina e' per far prima e avere la giusta distanza
Puoi anche tenerli fermi infrapponendo spessori, cerini, quello che hai, fantasia!
Il rame da chi fa gronde ad esempio. Ma va benissimo qualunque altro materiale conduttivo, alluminio ad esempio, che lo trovi regalato da chi fa infissi e gli restano sfridi, o meglio ancora nickel che a differenza del primo non si ossida, e quindi non lo devi proteggere con lo stagno o grasso oppure ottone, bronzo, quello che trovi va bene.
Anche l'ORO e' un ottimo conduttore , se te ne avanza ...
|
Finalmente ho terminato i 2 connettori maschi di cui avevo bisogno.
Ringrazio molto Jumper  per il suggerimento di come costruirli.
Ovviamente il secondo è venuto meglio del primo.
Difficoltà incontrate:
- per fare i dentini ho usato una piastrina zincata spessa 2mm (tagliata a lamette col dremel) che non ne voleva sapere di tenere su lo stagno per saldare i fili di rame. Come mai? Avrà abbastanza conducibilità?
- al primo tentativo ho usato troppo poca colla e di tipo troppo morbido (per decorazioni), i dentini erano troppo flessibili, poi ho usato stick di colla giallognoli per incollaggi più forti che ha fatto un ottimo lavoro e poi ho prima saldato i fili e poi riempito di colla tutti i dentini e anche parte del filo, così è tutto isolato e le saldature protette da strappi.
Per costruire la "cassaforma" dove colare la colla ho usato per la base più strati di scotch americano e per le pareti del cartoncino anche questo con un giro di nastro americano.
Non posto le foto perche' il risultato estetico non è un gran che, ma volendo possono venire anche carini da vedere livellando bene la colla ancora calda, comunque fanno bene il loro lavoro, ovvero collegare in serie le mie 2 panasonic.
|
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
jumper
Utente Master
3304 Messaggi |
Inserito il - 05/12/2008 : 16:02:42
|
| job ha scritto:
[
- per fare i dentini ho usato una piastrina zincata spessa 2mm (tagliata a lamette col dremel) che non ne voleva sapere di tenere su lo stagno per saldare i fili di rame. Come mai? Avrà abbastanza conducibilità?
|
Lo zinco non si fa bagnare dallo stagno.
Per saldare rame con zinco serve l'apposito decappante ACIDO come il saldor S 53 ( va bene anche, se sei esperto, l'acido muriatico)
Siamo fuori dall' hobbistica pero'.
|
|
|
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7772 Messaggi |
Inserito il - 05/12/2008 : 23:06:44
|
| jumper ha scritto:
| job ha scritto:
[
- per fare i dentini ho usato una piastrina zincata spessa 2mm (tagliata a lamette col dremel) che non ne voleva sapere di tenere su lo stagno per saldare i fili di rame. Come mai? Avrà abbastanza conducibilità?
|
Lo zinco non si fa bagnare dallo stagno.
Per saldare rame con zinco serve l'apposito decappante ACIDO come il saldor S 53 ( va bene anche, se sei esperto, l'acido muriatico)
Siamo fuori dall' hobbistica pero'.
|
Dopo 8000 tentativi pero' mi si è attaccato, le provai tutte: carta vetro,sgrassante,incisioni... poi improvvisamente si è attaccato... ho provato a tirare i fili e non si staccava, il tester da passaggio di corrente e anche il motore non si lamenta, spero solo non salti alla prima buca  |
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
jumper
Utente Master
3304 Messaggi |
Inserito il - 05/12/2008 : 23:42:50
|
| Mal che vada, ci farai un forellino e ci attaccherai il filo a mo' di ricamo |
|
|
|
|
dipolo
Utente Attivo
Liguria
853 Messaggi |
Inserito il - 06/12/2008 : 00:00:12
|
| job ha scritto:
| jumper ha scritto:
| job ha scritto:
[
- per fare i dentini ho usato una piastrina zincata spessa 2mm (tagliata a lamette col dremel) che non ne voleva sapere di tenere su lo stagno per saldare i fili di rame. Come mai? Avrà abbastanza conducibilità?
|
Lo zinco non si fa bagnare dallo stagno.
Per saldare rame con zinco serve l'apposito decappante ACIDO come il saldor S 53 ( va bene anche, se sei esperto, l'acido muriatico)
Siamo fuori dall' hobbistica pero'.
|
Dopo 8000 tentativi pero' mi si è attaccato, le provai tutte: carta vetro,sgrassante,incisioni... poi improvvisamente si è attaccato... ho provato a tirare i fili e non si staccava, il tester da passaggio di corrente e anche il motore non si lamenta, spero solo non salti alla prima buca
|
Ma perchè hai saldato non potevi metterci un faston come hanno fatto gli svizzerotti?
|
