Domanda per esperti di elettronica

Nuova Discussione

Rispondi

Versione Stampabile

Aggiungi Segnalibro

Autore

Discussione

Antony
Nuovo Utente

38 Messaggi

Inserito il - 14/09/2011 : 13:10:49

In un precedente post ho segnalato la rottura del mio caricabatterie.
In attesa del nuovo acquisto vorrei almeno tentare di aggiustare quello che si è guastato.....
Il danno si è verificato presumo per un accidentale contatto del capicorda del filo di massa (dovuto al pessimo assemblaggio) con la base metallica di un mosfet.

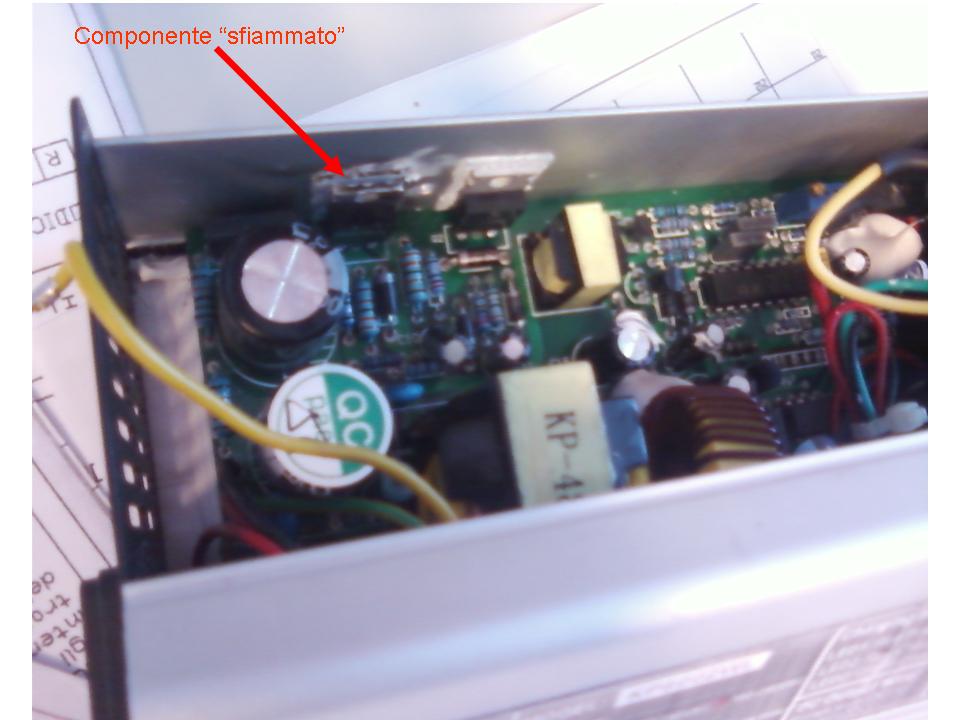

Posto una foto dove si vede il componente danneggiato e nella speranza che sia danneggiato solo questo vorrei provare a sostituirlo, fortunatamente si leggono le scritte (J13007-1 B04BK) e chiedo se qualcuno sa dove reperire un datasheet per acquistare un nuovo componente uguale od equivalente.
Grazie a chiunque possa aiutarmi

Immagine:

60,59 KB

Barba 49
Utente Master

Toscana

36509 Messaggi

Inserito il - 14/09/2011 : 13:39:38

Il semiconduttore J13007 non è un mosfet ma un transistor epitassiale NPN al silicio.
Qui trovi i dati: http://www.alldatasheet.com/datasheet-pdf/pdf/94505/ETC/PJ13007CZ.html

cunz89
Utente Medio

Emilia Romagna

484 Messaggi

Inserito il - 14/09/2011 : 13:51:02

Dovrebbe essere lui
http://www.onsemi.com/pub_link/Collateral/MJE13007-D.PDF

Se i due componenti che si vedono nella foto sono uguali conviene cambiarli entrambi, se invece l'altro ha una sigla diversa postala che lo cerchiamo, potrebbe essere il PNP complementare

Prima di rimontare il tutto controlla che il foglio di isolante che li separa dal case sia ben posizionato e integro.
Se comunque non è stato un difetto del componente a farlo saltare, ma ad esempio uno dei trasformatori, salterà di nuovo...

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R

cunz89
Utente Medio

Emilia Romagna

484 Messaggi

Inserito il - 14/09/2011 : 13:53:00

Sorry Barba, non mi ero accorto della tua risposta...

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R

Antony
Nuovo Utente

38 Messaggi

Inserito il - 14/09/2011 : 14:04:45

Grazie ragazzi....
comunque i due componenti sono uguali...
In questi giorni vedo cosa riesco a trovare.

iddimus
Utente Senior

1112 Messaggi

Inserito il - 14/09/2011 : 15:28:28

Un consiglio: vai con il datasheet del componente in un buon negozio di componenti elettronici,con i commessi abbastanza preparati, e ti sapranno sicuramente dare lo stesso componente o uno equivalente.Altrimenti ti tocca ordinarlo online dalla cina molto probabilmente.Buona fortuna!

Frera 18000Km
Pieghevole 4000km
tandem 8000km

paolofrancescorossi
Utente Senior

Lombardia

1174 Messaggi

Inserito il - 14/09/2011 : 15:31:35

Sono sigle giapponesi non dovresti avere problemi a trovare gli equivalenti

Nessuno gli disse che era impossibile e lui lo fece
