Saluti a tutti!
In realtà ci giro ormai da un annetto, ma modifica qui e aggiorna lì, se non mi decido a mettere su le foto va a finire che la cambio ancora...
Quindi ve la presento: questa è la mia e-bike che ha sostituito definitivamente la mia ex moto (venduta e dimenticata!).
Tra l'altro, avendo il fotovoltaico sul tetto di casa, posso ben dire di girare aggratiss  e senza inquinare (devo fare qualche approfondimento sullo smaltimento delle batterie, che non mi è ancora del tutto chiaro)...

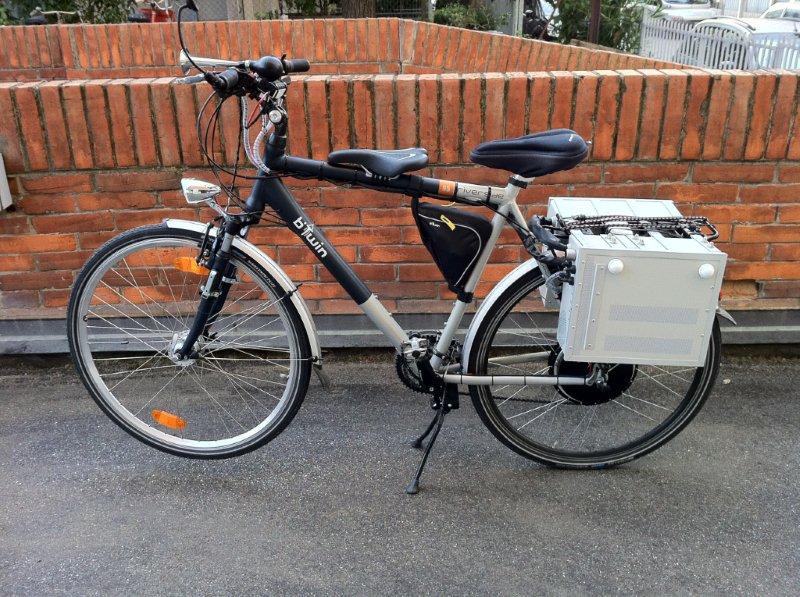

Di profilo si presenta così:
Immagine:
132,34 KB

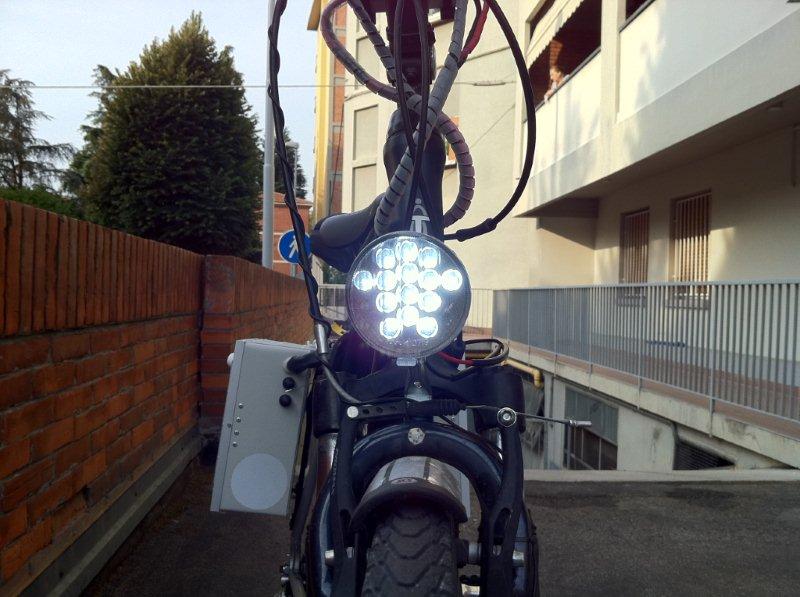

Vista frontale (si apprezza il faro a led collegato alle batterie, autocostruito con schema di Flavio Rampazzo che saluto e ringrazio):
Immagine:
80,58 KB

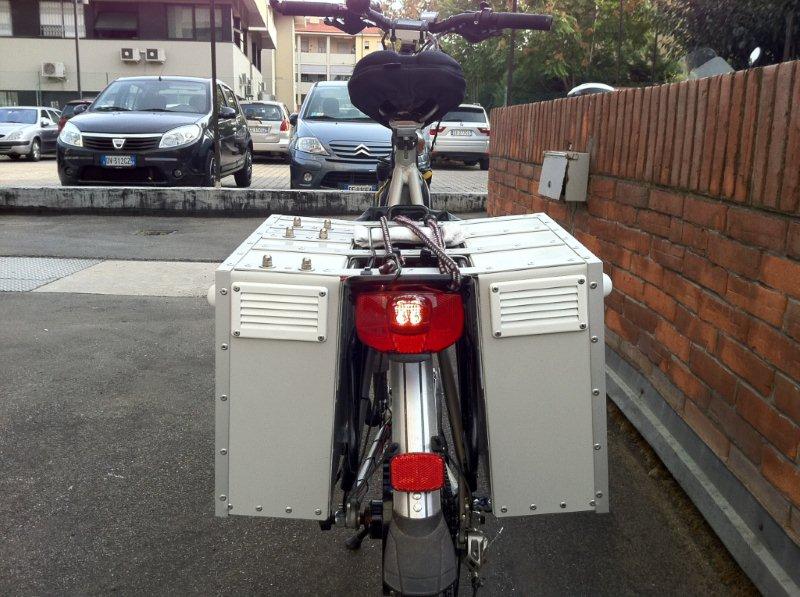

Vista posteriore (altro faro a led, stesso schema):
Immagine:
99,96 KB
Particolare torque arms:
Immagine:
76,33 KB

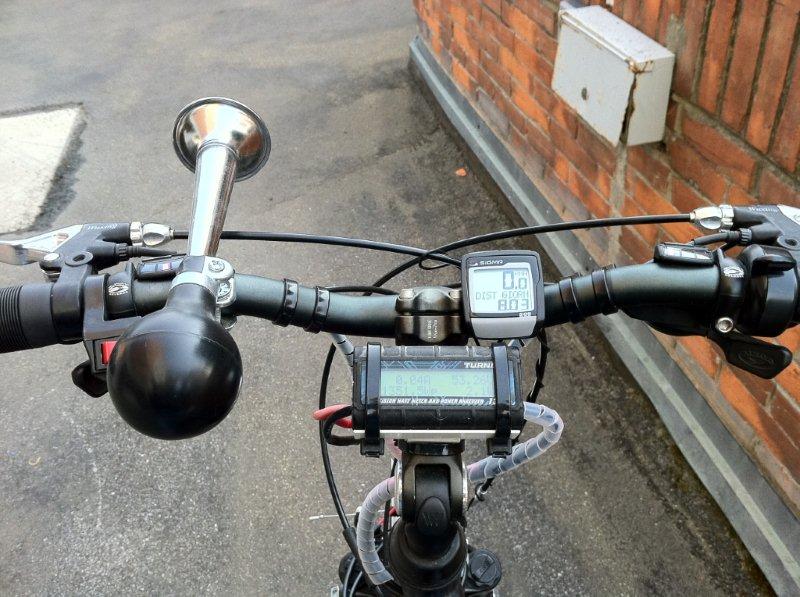

Particolare controlli:
Immagine:
99,6 KB

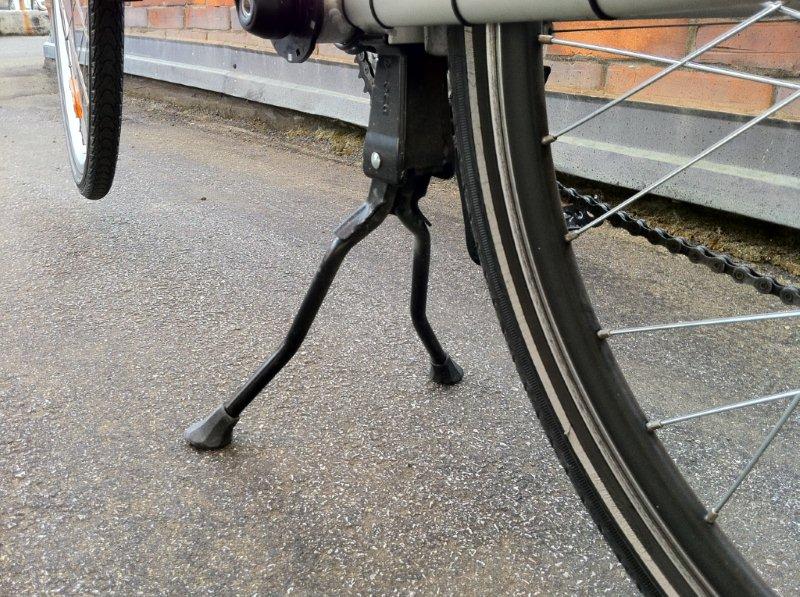

Particolare cavalletto centrale:
Immagine:
141,47 KB

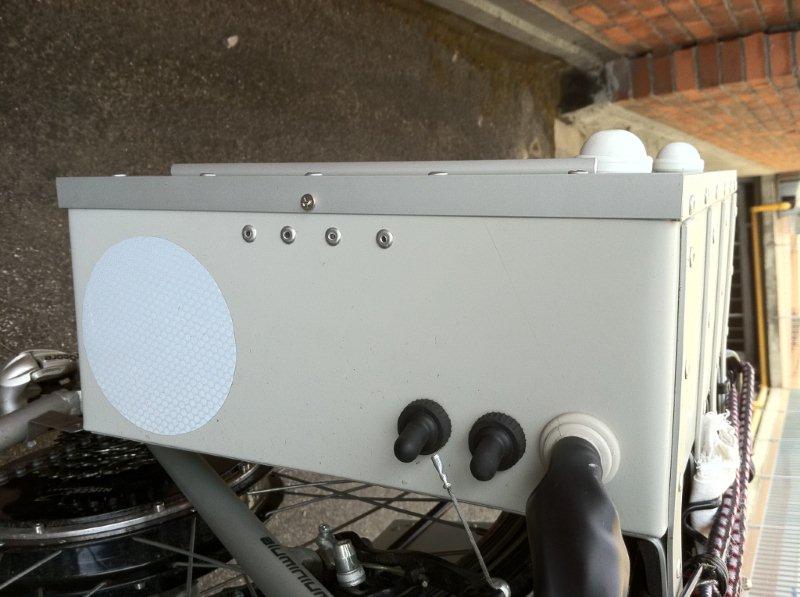

Particolare interruttori luci:
Immagine:
67,76 KB

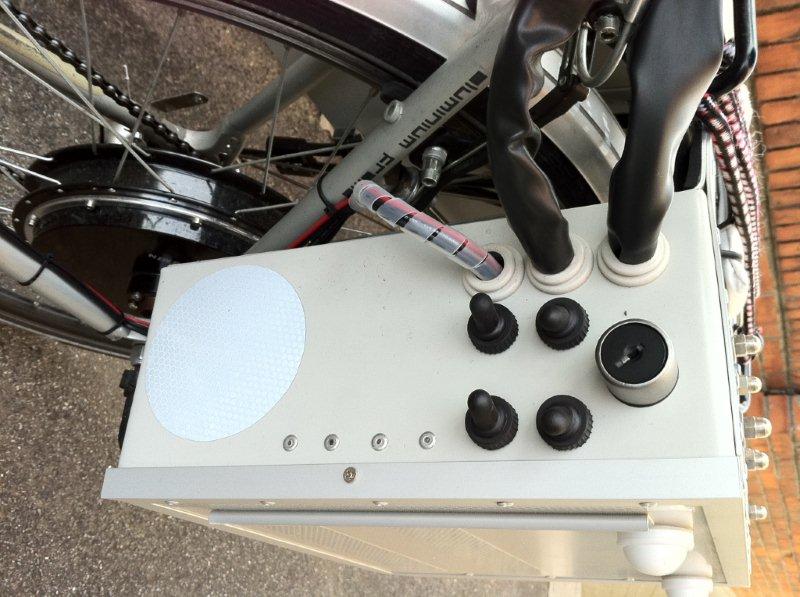

Particolare interruttori centralina (con accensione a chiave e circuito antiscintilla del buon SuperZ83, che saluto e ringrazio, oltre a deviatori per abilitare/disabilitare gas-pas-regen e dimezzare la potenza della centralina):
Immagine:
87,4 KB
Ciao!!!
|
LB
___
"Quando avranno inquinato l'ultimo fiume, abbattuto l'ultimo albero, preso l'ultimo bisonte, pescato l'ultimo pesce, solo allora si accorgeranno di non poter mangiare il denaro accumulato nelle loro banche"
Toro Seduto
___
Bici B'TWIN Riverside 5 - Nine Continent 48V 800W Allround (1,40Kwp) - Centralina BMS 500W (1,70Kwp) - Ping LiFePO4 48V 30Ah - Vpower LiFePO4 48V 20Ah - Watt meter Turnigy - 16500km percorsi in 600 ore - autonomia 100Km con percorso misto - 160Km modalità risparmio - 60Km montagna e oltre 200Km in passeggiata relax da 20km/h...
- Bent elettrica in progetto
- Trike elettrico (per ora nei sogni...) |
|
|
smaz7
Utente Medio
283 Messaggi |
Inserito il - 22/09/2011 : 11:54:02
|
| Davvero un bel mezzo! |
 |
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 22/09/2011 : 12:13:17
|
 |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 22/09/2011 : 13:33:07
|
| mi ricorda una bmw !!! bel lavoro |
|
|
|
joffa
Utente Master
3956 Messaggi |
Inserito il - 22/09/2011 : 14:16:58
|
Posso prendere la foto ?
|
|
|
|
lorenzob1973
Utente Medio
Emilia Romagna
102 Messaggi |
Inserito il - 22/09/2011 : 15:32:57
|
Certamente, tutto open source!!!
 |
LB
___
"Quando avranno inquinato l'ultimo fiume, abbattuto l'ultimo albero, preso l'ultimo bisonte, pescato l'ultimo pesce, solo allora si accorgeranno di non poter mangiare il denaro accumulato nelle loro banche"
Toro Seduto
___
Bici B'TWIN Riverside 5 - Nine Continent 48V 800W Allround (1,40Kwp) - Centralina BMS 500W (1,70Kwp) - Ping LiFePO4 48V 30Ah - Vpower LiFePO4 48V 20Ah - Watt meter Turnigy - 16500km percorsi in 600 ore - autonomia 100Km con percorso misto - 160Km modalità risparmio - 60Km montagna e oltre 200Km in passeggiata relax da 20km/h...
- Bent elettrica in progetto
- Trike elettrico (per ora nei sogni...) |
|
|
|
Gizzo
Utente Attivo
Lazio
522 Messaggi |
Inserito il - 22/09/2011 : 16:24:41
|
| Molto bella, è proprio quello che vorrei fare io. |
Rinnovabili ad ogni costo |
|
|
|
SergioF
Utente Attivo
Emilia Romagna
619 Messaggi |
Inserito il - 22/09/2011 : 17:17:13
|
hahahhaaha Dai Lorry dillo almeno che tu essendo geometro!!! hai lavorato molto utilizzando righetto e compasso!!
Cavolo hai fatto una cosa che sembra fatta di serie non da kittari.
COmplimenti!! |
" Turbinosa " Nine Continent 800W HS
"Black Magic" Nine Continent 800W HS
km in e bike..31.000
|
|
|
|
elettroneofita
Utente Attivo
Friuli-Venezia Giulia
999 Messaggi |
|
|
lorenzob1973
Utente Medio
Emilia Romagna
102 Messaggi |
Inserito il - 22/09/2011 : 18:10:13
|
Ciao Elettroneofita, il dimezzamento della potenza era già presente con un cavetto e ponticello da inserire/disinserire, io ho messo l'interuttore...
Il cavo del motore l'ho messo così perchè a fargli fare il giro verso il basso si crea un pericoloso cappio...di acqua ne ho presa, ma non mi sembra che ne abbia sofferto (ultime parole famose!)... |
LB
___
"Quando avranno inquinato l'ultimo fiume, abbattuto l'ultimo albero, preso l'ultimo bisonte, pescato l'ultimo pesce, solo allora si accorgeranno di non poter mangiare il denaro accumulato nelle loro banche"
Toro Seduto
___
Bici B'TWIN Riverside 5 - Nine Continent 48V 800W Allround (1,40Kwp) - Centralina BMS 500W (1,70Kwp) - Ping LiFePO4 48V 30Ah - Vpower LiFePO4 48V 20Ah - Watt meter Turnigy - 16500km percorsi in 600 ore - autonomia 100Km con percorso misto - 160Km modalità risparmio - 60Km montagna e oltre 200Km in passeggiata relax da 20km/h...
- Bent elettrica in progetto
- Trike elettrico (per ora nei sogni...) |
|
|
|
Barba 49
Utente Master
Toscana
36497 Messaggi |
Inserito il - 22/09/2011 : 18:13:04
|
Bella bici da turismo, veramente. Molto professionale. |
|
|
|
joffa
Utente Master
3956 Messaggi |
|
|
Bentax
Utente Senior
1559 Messaggi |
Inserito il - 23/09/2011 : 10:50:21
|
lorenzob, hai fatto un lavoro veramente egregio!
la bici è bellissima pulita con rifiniture fatte ad arte anche nella parte elettrica.  invidiabile!
le due valigette sono molto solide. ma, così grandi come sono, quanti wattora ci sono dentro ??
complimenti vivissimi ! |
e-bikes:
1. MTB Cannondale Jekyll (bbs02 750W centrale)
2. Dahon Jetstream P8 (ex 'motorino') - muscolare
3. city bike - muscolare (da rimettere a posto)
4. Cinzia Car bike (ex rubata, da rimettere a posto) - muscolare |
|
|
|
elettroneofita
Utente Attivo
Friuli-Venezia Giulia
999 Messaggi |
|
|
SuperZ83
Utente Attivo
Abruzzo
517 Messaggi |
Inserito il - 23/09/2011 : 12:43:47
|
Bella Lorenzo.
80km di autonomia? WOW! |
"Chi conosce in profondità si sforza di essere chiaro; Chi vorrebbe sembrare profondo alla moltitudine si sforza di essere oscuro."
RR6.3 con cyclone
FR6 con Crystalyte |
|
|
|
lorenzob1973
Utente Medio
Emilia Romagna
102 Messaggi |
Inserito il - 23/09/2011 : 14:14:54
|
Ciao Bentax, le due valigette alloggiano una Ping da 48v 30Ah divisa in due parti, nello spazio rimanente in una valigetta c'è la centralina, nell'altra una bomboletta ripara gomme (da automobile). Sembra tanto spazio, poi alla fine con i cavi tutto si riempie...
Ciao, elettroneofita, la parte superiore di quell'imbocco è comunque coperta dalla valigetta, forse anche per questo non ne entra di acqua...
Mi sono dimenticato di indicare un difetto: il telaio in alluminio, abbastanza leggero, ma flessibile! Questo comporta che, in caso di buche, la bici flette e occorre essere pronti a recuperare la sbandata...non avevo mai avuto modo di provare una sensazione simile e , ora che la conosco, sono pronto, ma la prima volta è stato...imbarazzante...
|
LB
___
"Quando avranno inquinato l'ultimo fiume, abbattuto l'ultimo albero, preso l'ultimo bisonte, pescato l'ultimo pesce, solo allora si accorgeranno di non poter mangiare il denaro accumulato nelle loro banche"
Toro Seduto
___
Bici B'TWIN Riverside 5 - Nine Continent 48V 800W Allround (1,40Kwp) - Centralina BMS 500W (1,70Kwp) - Ping LiFePO4 48V 30Ah - Vpower LiFePO4 48V 20Ah - Watt meter Turnigy - 16500km percorsi in 600 ore - autonomia 100Km con percorso misto - 160Km modalità risparmio - 60Km montagna e oltre 200Km in passeggiata relax da 20km/h...
- Bent elettrica in progetto
- Trike elettrico (per ora nei sogni...) |
|
|
| |
