alex_audi
Utente Master

 Emilia Romagna
2303 Messaggi |
Inserito il - 20/05/2009 : 15:49:34
|
Nuova idee per il contenitore da far riempire a roberto di celle 4200 10Ah sottilissimo Questo è il mio triangolo con le mie misure se sta nel mio che è piccolissimo sta in tutti.



Domanda 10Ah 3c 5c posso usare il controller da 40 Amps ?????
|
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 20/05/2009 : 15:51:04
|
Verrebbe largo solo 5 cm !!!!! |
 |
|
jazzomane
Nuovo Utente
Lombardia
20 Messaggi |
Inserito il - 20/05/2009 : 18:01:36
|
Ma per quale motore? |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 21/05/2009 : 11:48:39
|
la domanda giusta è per quale controller 48V fino a 40Ampere spero se roberto mi conferma |
 |
|
roberto_78
Utente Medio

Abruzzo
233 Messaggi |
Inserito il - 23/05/2009 : 10:47:23
|
ciao Alex.... scaumi ma sono stato a torino in questi giorni.
yes |
ZEROVet - Retrofit Elettrico - Vendita Batterie e accessori - www.zerovet.it |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 25/05/2009 : 12:43:14
|
Sto costruendo per la larghezza io ho calcolato 4,2 cm della cella + 0,8 cm delle due paratie laterali di chiusura e 0,5 di scotch per rilegare le celle con 5,5 ci stiamo dentro giusto robby ? |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 25/05/2009 : 17:43:28
|
Roberto In un altro post ti chiedevo se è possibile fare batterie non convenzionali cioè ad esempio a 64V con 20 celle da 42000 ad esempio Se si con che caricatore si può caricare visto che non è ne a 48v ne a 72v ? Puoi tararli a quanto vuoi ?
|
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 25/05/2009 : 18:13:25
|
alex, qualche mese fa ho avuto la tua stessa idea! mi sono fatto una "dima" in lamierino, adesso sto aspettando che mio zio me la faccia su misura e magari con coperchi e poi la monto! Le batterie io le volevo mettere in orizzontale, sono le celle di dennj lunghe 6,5cm, devo fare così perchè il mio triangolo è molto piccolo (b'twin) ma non so ancora quante ce ne stanno. L'idea era mettere un pacchetto da 48v lì per le corte percorrenze, e farne un altro rimuovibile con le rimanenti celle da mettere nella borsa crystalyte da portapacchi, che può stare in parallelo o in serie ( ) all'altro in base a quello che devo fare (portare la morosa al mare o sfidare ragazzini in motorino). Appena ho qualcosa in mano posto le foto! Buon lavoro!

|
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 27/05/2009 : 11:21:12
|
Grande gip anche io ho avuto le stesse identiche idee usare il triangolo per 50 km se dovessi fare un viaggio fino alla mia casa in montagna aggiungo il portapacchi e arrivo a quasi 150 km di autonomia.... La bici con la batteria nel triangolo è bellissima esteticamente diventa accattivante..... Io ho scelto celle molto grandi ma disposte come il disegno per questioni estetiche così riesco a fare un triangolo largo 5 e rotti cm Se le metti nell altro senso ti tocca superare gli 8 o 9 cm e ti rovini l'estetica di un bel po..... Postami tutto sulla tua idea e sui materiali io ho trovato uno che mi piega una lamina di acciaio inox di un millimetro di spessore però trovo il materiale troppo pesante per i soli 5 kg che deve contenere ti posto dei disegni |
 |
|
roberto_78
Utente Medio

Abruzzo
233 Messaggi |
Inserito il - 04/06/2009 : 22:18:32
|
alex mi stanno arrivando anche celle prismatiche 10ah |
ZEROVet - Retrofit Elettrico - Vendita Batterie e accessori - www.zerovet.it |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 05/06/2009 : 13:57:33
|
Perfetto !!! sono assetato di misure però ho bisogno di sapere perfettamente ogni misura colgo l'occasione per chiederti notizie varie sulle 10c come possono essere le 32000 e le 26000 stessi ah ????? è impossibile c'è qualcosa che non va nei dati. Spero di finire in fretta il contenitore |
 |
|
ggiommi
Utente Medio

Marche
109 Messaggi |
Inserito il - 05/06/2009 : 14:59:39
|
ROBERTO non riesci a postare un listino semplice e chiaro con i vari articoli dimensioni e prezzi? batterie bms ecc sul sito fai il figo ma è molto confuso. magari anche ste celle 10ah. grasssie |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 08/06/2009 : 17:41:48
|
Si confermo sito molto figo ma poco capibile cmq sia le prismatiche non credo siano meglio delle cilindriche per il triangolo.... però molto comode per il portapacchi la mia è fatta da prismatiche e ho quasi 100 km nel portapacchi Io rimango per le 42000 cilindriche per il triangolo |
 |
|
joffa
Utente Master


3956 Messaggi |
Inserito il - 08/06/2009 : 17:48:30
|
@Roberto: vediamo se adesso che te lo dicono loro ti decidi a sistemare quella ciofeca di sito col pisello animato sulla spash page...    Ahò, sembra un sito del mercato ortofrutticolo !   . Il nostro fà graficamente pietas, però è funzionale, anche se per registrarsi ci si mette un pò, ma quello fà da selezione "naturale".
  . Spendi un pò di quei soldini che stai guadagnando a palate !   @alex_audi: io in quel triangolo lì sto per metterci un motore, prototipo tutto mio fatto con un Nine e destinato a rivoluzionare il mercato...     |
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 08/06/2009 : 18:02:28
|
Ma se metti il motore nel triangolo, le batterie dove le metti, all'interno del cerchione della ruota??  Io sto ancora aspettando lo zio metallurgico, non ho idea di cosa verrà fuori ma sono ottimista!  |
 |
|
joffa
Utente Master


3956 Messaggi |
Inserito il - 08/06/2009 : 19:05:26
|
No, le metto "all'australiana". Loro girano con dei pacchi da 30 Ah a cavallo del cannotto dello strezo, dietro al manubrio. Oppure anche parzialmente in mezzo allo stesso triangolo, dove rimane posto, ma con diverso spessore, cioè bello grosso, verso il cannotto, dietro al manubrio. Adesso posto una foto, se la trovo. |
 |
|
ericmann2000
Utente Medio


367 Messaggi |
Inserito il - 09/06/2009 : 01:08:02
|
| joffa ha scritto: ..... io in quel triangolo lì sto per metterci un motore, prototipo tutto mio fatto con un Nine e destinato a rivoluzionare il mercato...
|
sono curioso ... trasmissione sul corone pedali o direttamente alla ruota ? catena o cinghia ? |
sto imparando il monociclo |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 09/06/2009 : 09:07:52
|
così a istinto mi sembra una di quelle soluzioni assurde come la bici con la catena secondaria per il motore con cui hai aperto un post... allora ste foto stiamo aspettando !!!!!!!! sbav sbav
|
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 11/06/2009 : 08:17:26
|
Comunque, nel frattempo mi è arrivata la ferraglia! Ieri ho cominciato a smontare le batterie dai circuitini... Che lavoraccio! stasera vedo di postare un po di foto!  |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 11/06/2009 : 13:41:54
|
Sarà ora sbav sbav |
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 11/06/2009 : 18:23:07
|

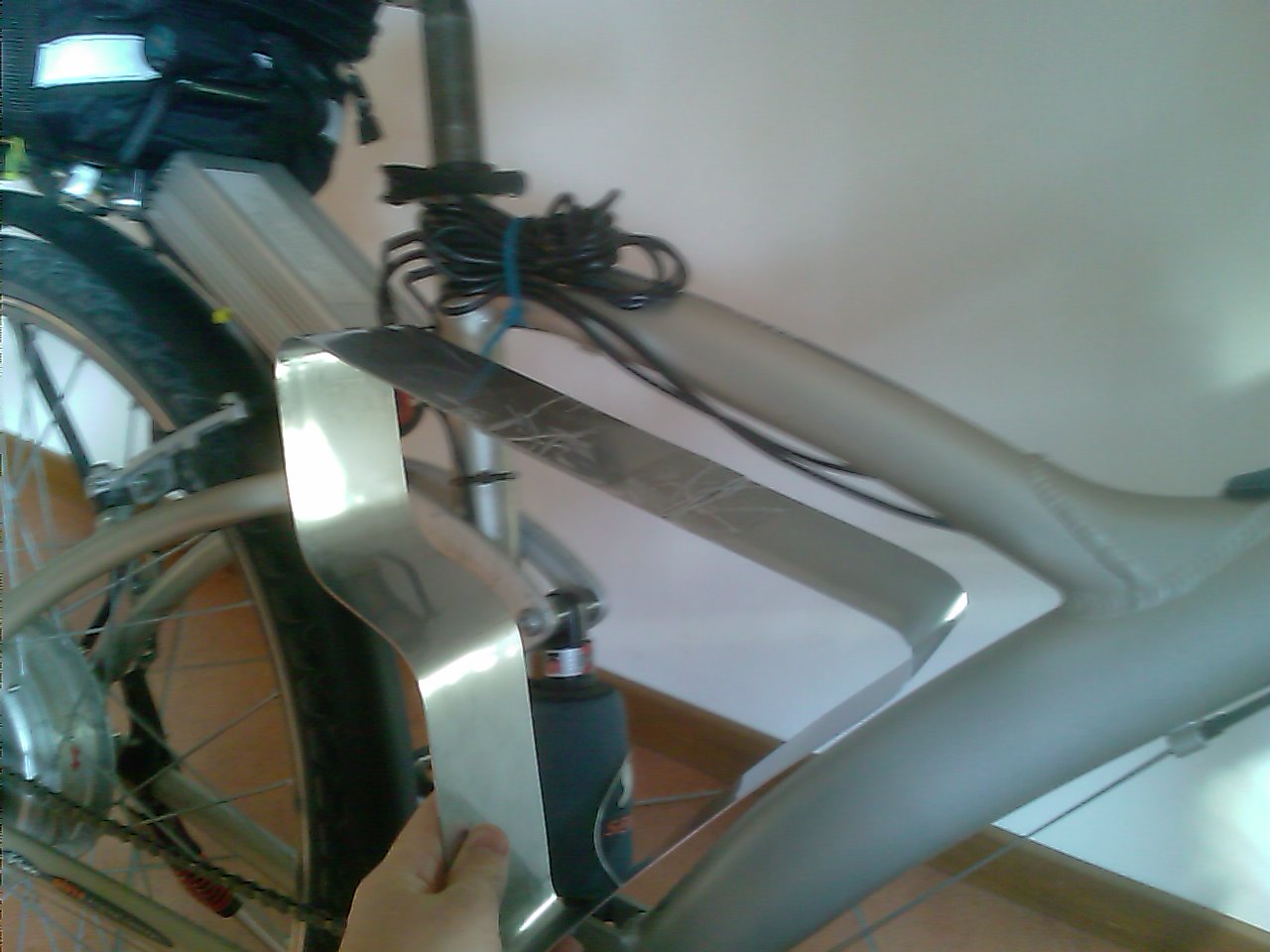

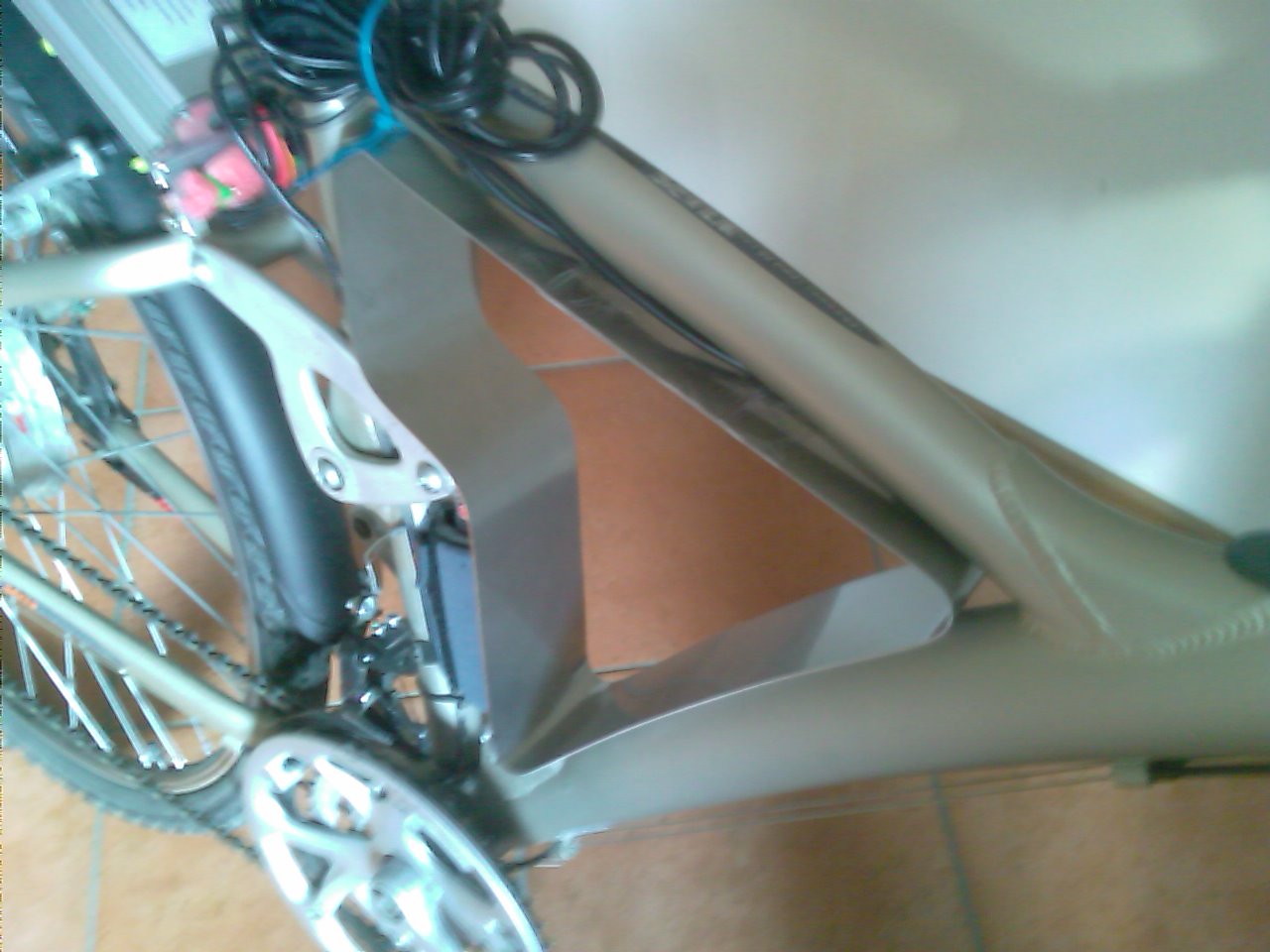

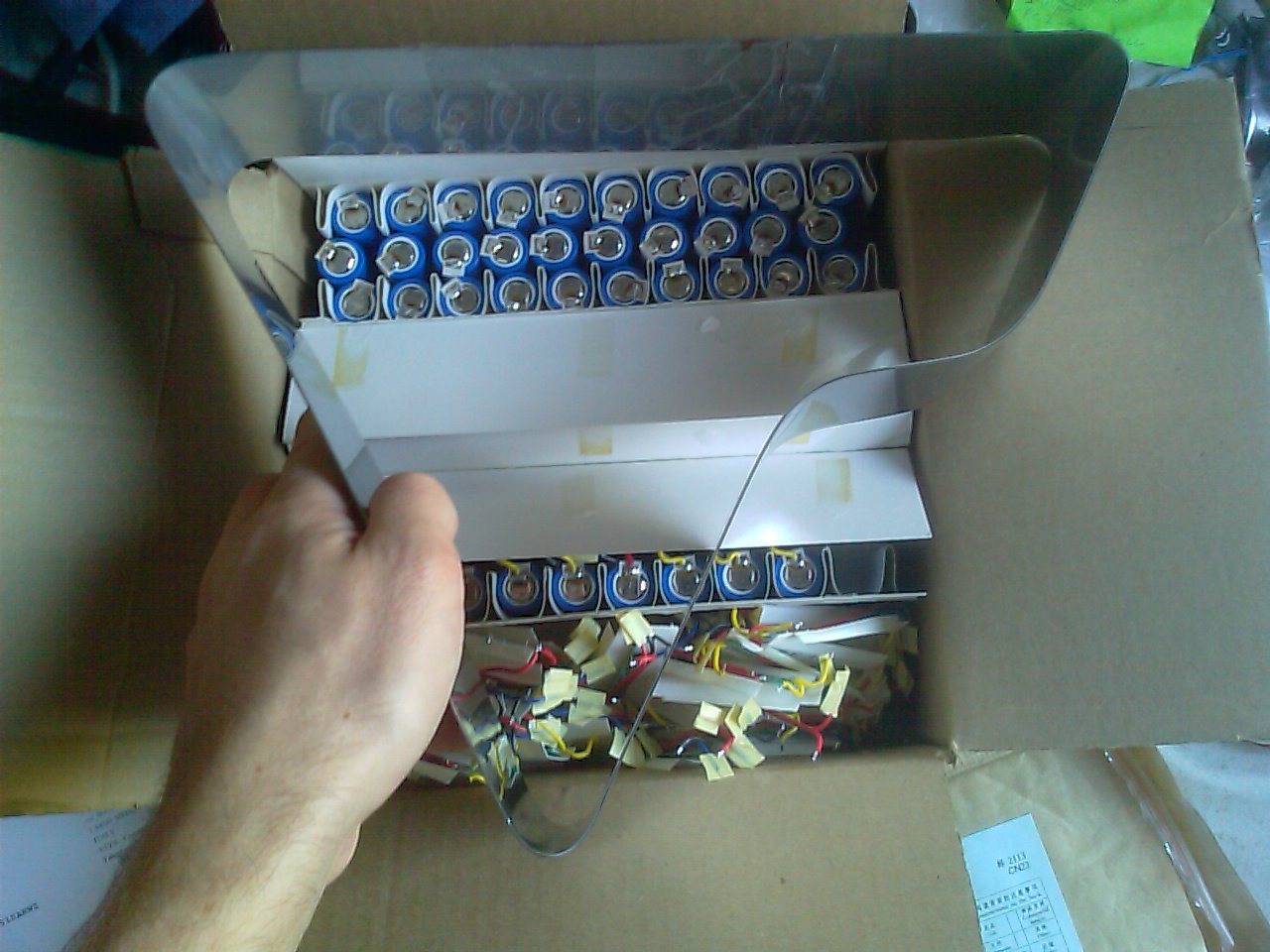

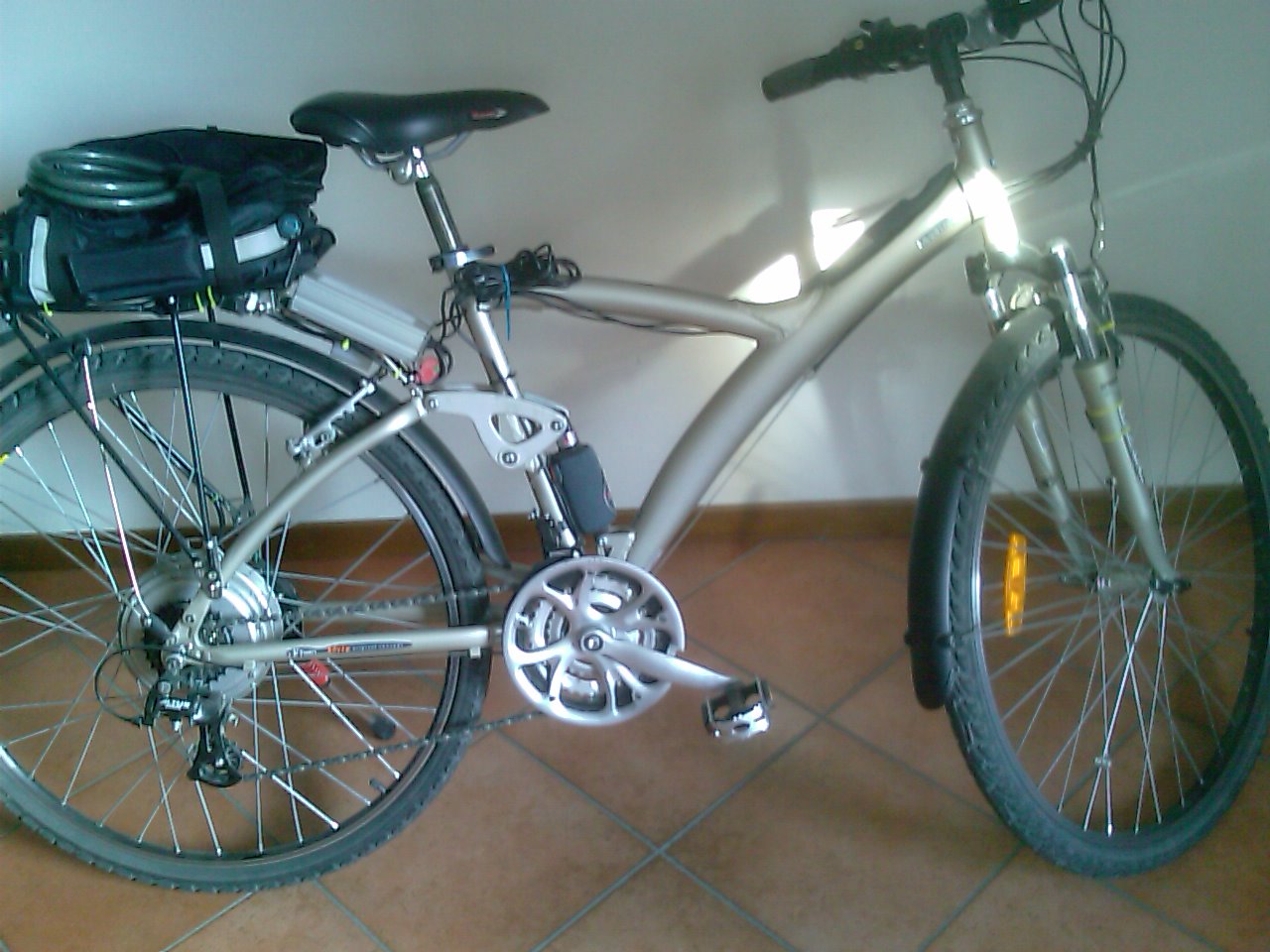

C'è poco da vedere, è solo una lamiera piegata (per ora) ! Lasciate perdere i cavi volanti e la fascetta blu, li ho dovuti risistemare di recente e li ho fissati temporaneamente lì.
Immagine:
 221,5 KB
Immagine:
 149,36 KB
Immagine:
 161,15 KB
Immagine:
 202 KB
In teoria, facendo un calcolo approssimativo a occhio, dovrei riuscire a farci stare circa 70 batterie (circa 330W). Vedremo!  |
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 11/06/2009 : 19:26:04
|

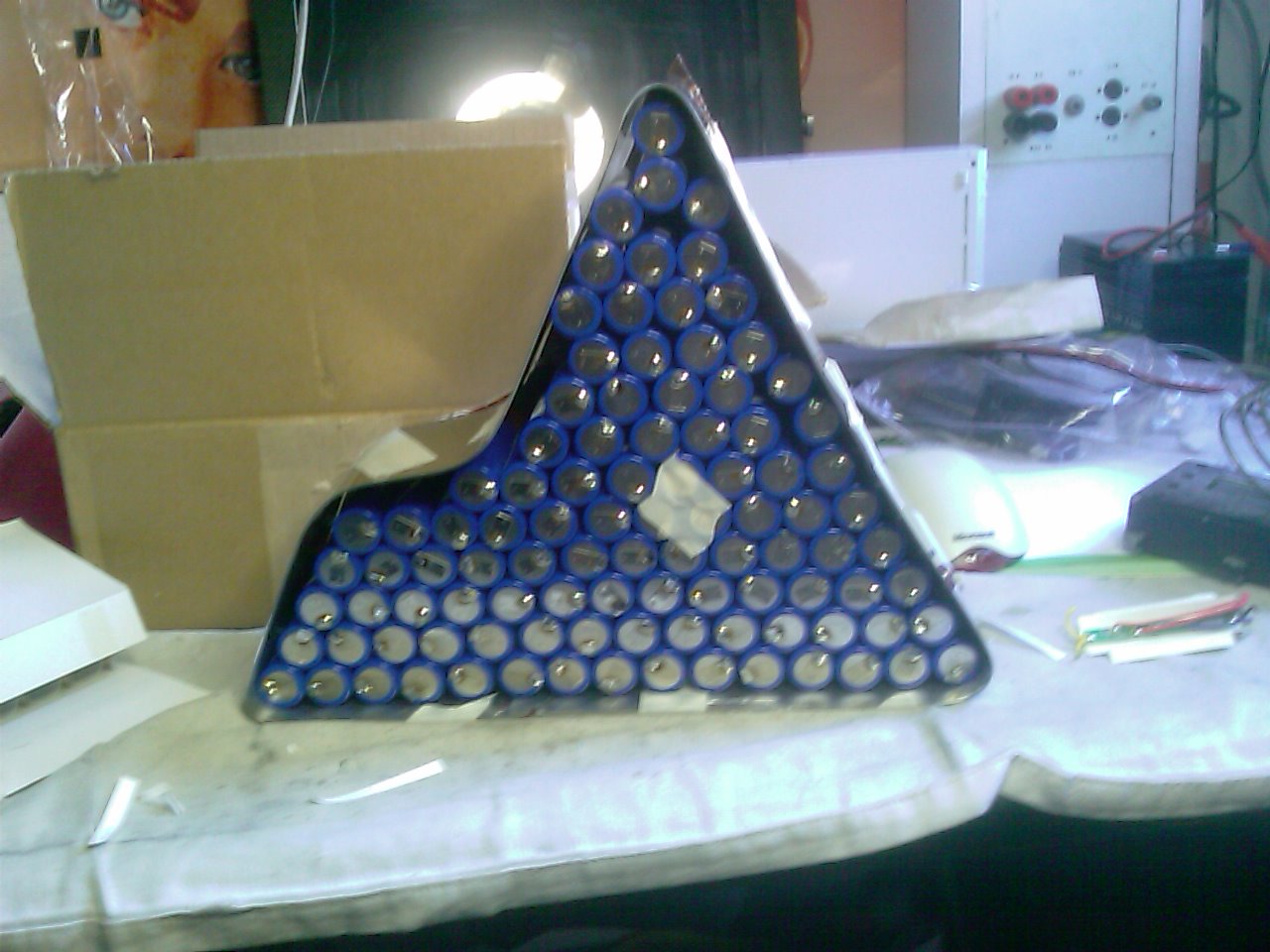

Eccolo!!! E sono esattamente 100.... Incredibile di quanto sbagliate siano le misure "a occhio"!
Immagine:
 195,29 KB |
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 11/06/2009 : 19:43:16
|
E con un pò di aggiustamenti sono riuscito ad arrivare a 104, perfette per 13s8p!! |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 12/06/2009 : 12:45:05
|
Mitico !!!!!!!!!!! è esattamente la mia idea realizzata !!!!!!!!!!! a me devono ancora finirla ............ sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav sbav appena mi riprendo dallo shock faccio due calcoli
|
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 12/06/2009 : 15:37:55
|
Domande: Che celle hai usato ? Diametro e lunghezza celle?
|
 |
|
casty
Utente Senior


1250 Messaggi |
Inserito il - 12/06/2009 : 16:07:57
|
Alex credo che siano le Toshiba di Denny, sul suo sito c'è il datasheet |
Cinobici 22" fino a 06/2009 Triban Trail 3 28" Nine FH154 48v fino a 30/7/13 poi è andata |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 12/06/2009 : 16:32:10
|
Mi date il sito per favore ? |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 12/06/2009 : 16:38:17
|
Come fai per il bms? come fai per il carichino che non è un voltaggio standard? Le saldi tu con che saldatore ?
|
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 12/06/2009 : 17:48:22
|

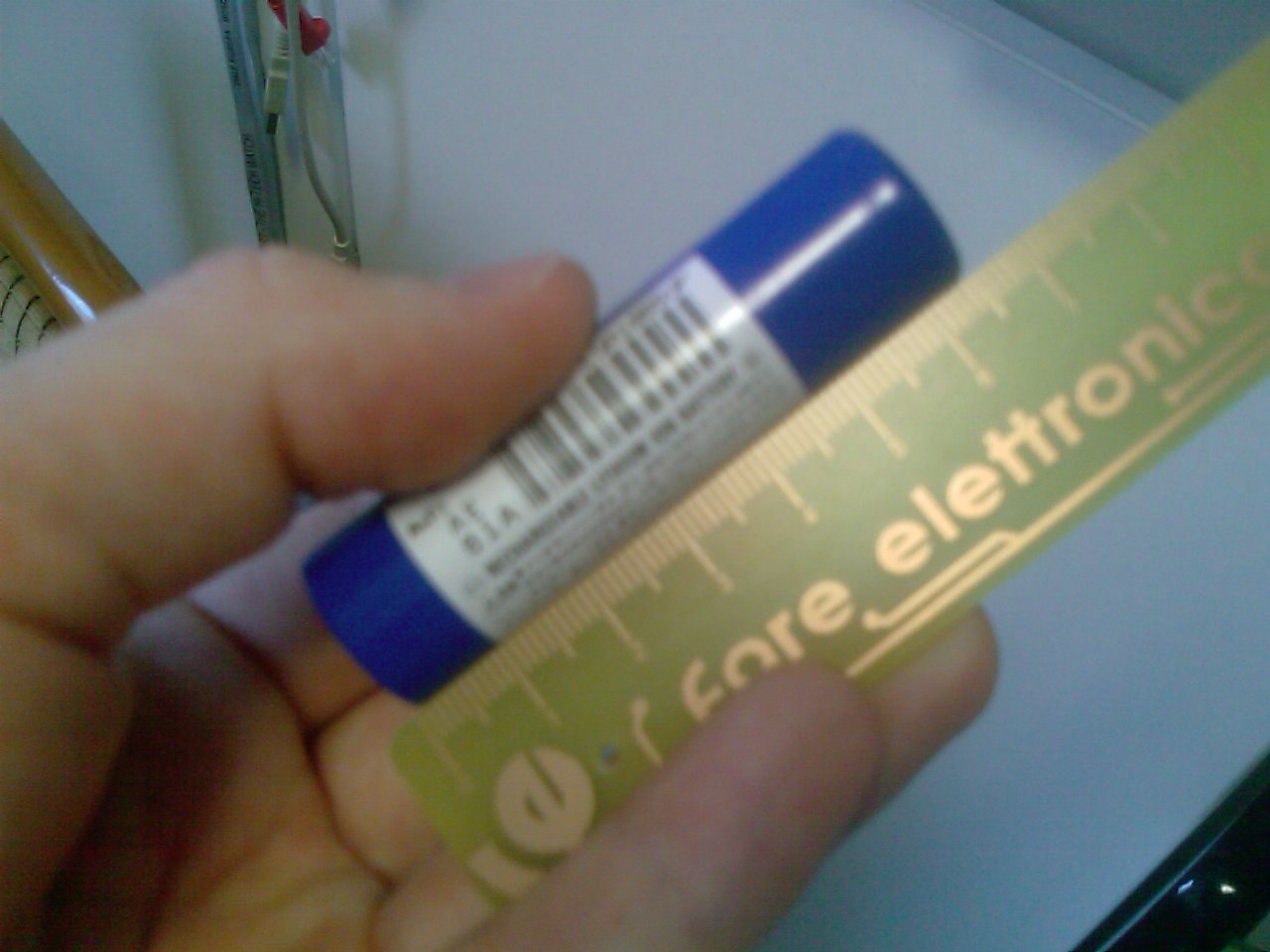

Grazie dei complimenti!  Sono 18650 standard = 18mm diametro * 65mm lunghezza, quelle di Dennj. Non so se ha un sito, io l'ho sentito per email... Dennj mi ha già spiegato come modificare il carica delle piombo, la tensione la scelgo io! Il BMS volevo costruirmelo e progettarmelo io... Infatti mi sa che rinuncerò ad una manciata di celle per far stare il circuito nella scatola! Vedremo... Le saldature le farò con il mio solito saldatore, perchè?? Ecco una cella intanto:
Immagine:
 137,75 KB |
 |
|
Barba 49
Utente Master


Toscana
36474 Messaggi |
Inserito il - 12/06/2009 : 23:29:23
|
Ciao Gip mad, se vuoi che il cut-off della centralina coincida con la tensione minima delle celle di Dennj dovresti montarle 14S 7P in modo da avere la tensione di 3volt per cella al minimo. Se le monti 13S ti perdi 3volt di autonomia (la centralina del Nine taglia a 43volt). Io le ho fatte montare così e ho fatto tarare il caricatore a 58.8volt: vanno come una bomba. Visto che devi creare spazio per il BMS, 98 celle sono meglio di 104... |
 |
|
blindo7
Utente Master


Lazio
4057 Messaggi |
Inserito il - 13/06/2009 : 00:03:47
|
ottimo Gip,i due circuiti livellatori penso che puoi lasciarli anche a casa,se colleghi al pacco uno spinotto tipo porta parallela lo attacchi solo prima di ricaricare,ciao buon lavoro,io ne monto 13s x 9p |
www.enerlab.it |
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 13/06/2009 : 10:06:34
|
Beh, per il cut-off non mi preoccupo, posso modificarmelo come voglio io sulla centralina attuale (ecrazyman) e potrò modificarmelo io con la cenralina che mi costruirò.... Volevo comunque tenere il minimo un pò più alto, per non sforzare troppo le celle. E poi mi sa che non ho abbastanza corrente e si rovinano presto, il controller è da 28A, sarebbero 3C... Mi sa proprio che userò un BMS esterno con il connettore comunque, almeno per ora, perchè non mi resta molto spazio lì dentro! Mah, deciderò appena mi ritorna la lamiera (l'ho rimandata allo zio per farla saldare!)  Ciao  |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 13/06/2009 : 12:46:45
|
woow tu si che pratichi il fai da te! un paio d cose m perplettono: la tensione del carica piombo puoi modificarla ma nn il tipo d caricamento cccv o qualcosa del gen il triangolo che hai scelto è molto piccolo.... quant è la tensione nominale d una cell la minim e la max ? e gli ah?
|
 |
|
Barba 49
Utente Master


Toscana
36474 Messaggi |
Inserito il - 13/06/2009 : 12:53:31
|
@Alex: Il funzionamento del caricatore si può modificare e farlo diventare ccvc, è sempre un oggetto elettronico... Le celle hanno una tensione nominale di 3.7v la minima di 3v e la max di 4.2v. La capacità è 1350ma/h. PS) Il sito di Dennj è www.focusbioenergia.it |
 |
|
evocco
Utente Medio

Lazio
142 Messaggi |
Inserito il - 13/06/2009 : 17:11:32
|
Anche io sono alla fase "contenitore" che ho momentaneamente risolto in modo molto particolare (un giorno saprete e ne riderete), ma mi sto arenando al capitolo connettori.
In particolare Zev mi ha fornito la batteria col classico pozzetto iec per il caricatore, ma non riesco a trovare un connettore adatto, per collegare centralina/motore, che dovrebbe essere diverso dall'iec (per evitare scambi), ma sopportare le correnti in gioco (kit Wheelkits 36v 17ah).
Qualsiasi suggerimento...
Grazie. |
Un pilota superiore usa il suo giudizio superiore per evitare quelle situazioni che richiedono l'uso di questa capacità superiore." (F. Borman, astronauta) |
 |
|
Barba 49
Utente Master


Toscana
36474 Messaggi |
Inserito il - 02/07/2009 : 22:56:00
|
Copiando ignominiosamente il progetto di Gip Mad sto realizzando un contenitore identico al suo, ma largo 15cm che conterrà tutte le 196 celle della mia batteria. Siccome lo spazio tra i pedali è 14,5cm mi sono procurato una guarnitura da mountain bike con pedali in alluminio e ho fatto accentuare da un'officina della zona la curvatura dei pedali, portando la distanza a 16,5cm. Avevo pensato di aumentare la lunghezza dell'asse movimento centrale, ma si spostavano le corone e la catena lavorava troppo in diagonale. Farò il lavoro di montaggio in inverno, naturalmente, e vi posterò le foto dei lavori.  |
 |
|
dumil
Utente Senior


Lazio
1484 Messaggi |
Inserito il - 02/07/2009 : 23:23:47
|
ho avuto lo stesso problema e ho risolto con la gabbia e la guaina liquida (vedi "debutto in società"). Credo di essere sotto i 14cm. Certo la batteria non è ben protetta dagli urti in caso di caduta, ma non si può avere tutto |
Crystalyte 406 rear - 48v 20Ah su mtb Alpinestars www.avanzidipopolo.it |
 |
|
AlexSv
Utente Master


Liguria
2435 Messaggi |
Inserito il - 15/07/2009 : 17:23:19
|
Spettacolo, le batterie nel triangolo sono come le ho sempre sognate :) Come conti di rivestire il tutto una volta terminato ? Dal tappezziere ?  |
Bixy Urban Cruiser - corretta con SWXH@8SLi-ion18650-11Ah km.percorsi:1000 HardVolt - messa a riposo dopo 4000km. Born2ride 16" N.1 con cryst209sensorless@8sNanotech + Born2ride 16" N.2 -> Pedalare !!! Sub Minivelo - Small Urban Bike ... now with SWXK :) Ciocodream: l'unica bipa al mondo color Nesquik, ora in versione Tourist 24V Hai hai hai tanta voglia di pedalare ! :p - Eqxduro FS versione "AM" 853...neonata con cryst406@14s18650 km.percorsi bipa:900 batteria:4900
Aka Ridimensionatore MaScarato ! |
 |
|
roberto_78
Utente Medio

Abruzzo
233 Messaggi |
Inserito il - 16/07/2009 : 10:59:08
|
alex ricevuta la mia mail? |
ZEROVet - Retrofit Elettrico - Vendita Batterie e accessori - www.zerovet.it |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 16/07/2009 : 11:36:09
|
si certo sto pensando al dafarsi |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 17/07/2009 : 12:21:03
|
riusciamo a farci stare la 16 esima cella mettendo il bms in diagonale ? |
 |
|
te5ta
Utente Attivo

Veneto
513 Messaggi |
Inserito il - 24/07/2009 : 10:19:20
|
scusate...usando le celle di dannj, per avere un pacco da 48v da 13 ah per un motore nine rear da 500w, quante celle mi servirebbero??? perchè in elettronica faccio schifo, ma col cad me la cavo bene(e le batterie le voglio mettere nel triangolo del telaio)... |
 |
|
Barba 49
Utente Master


Toscana
36474 Messaggi |
Inserito il - 24/07/2009 : 12:14:13
|
@ Te5ta: Se ne metti 14 gruppi in serie da 9 elementi l'una (126 celle) avrai 48v- 12,6Ah. Se ne metti 14 gruppi da 10 elementi (140 celle) avrai 48v- 14Ah. Vedi tu quale amperaggio preferisci, anche in base alla capienza del tuo telaio...  |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 30/07/2009 : 14:43:35
|
E' cambiato tutto !!! io credevo che le 42000 erano lunghe 6,5 invece no !!! questo perchè roberto non ha un sito preciso e pieno di datashett ma dice che lo sta rifacendo completamente quindi attendiamo quindi ho cambiato tutto il progetto il contenitore diventa largo 7 e non 5 come il disegno in cima così da ospitare le celle per il senso classico di 6,5 cm. Tra l'altro mi è anche stato consegnato dal mio piegatore di fiducia posto subito la foto per sverniciare ;) quello di gip_mad

che ne dici gip siamo sulla stessa linea d'onda ? |
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 31/07/2009 : 21:09:46
|
Argh!! Maledetto, mi hai sorpassato in curva! Io dovrei essere operativo fra un paio di giorni... Si sono messi in mezzo pure problemi di salute... |
 |
|
maxpoz
Utente Senior


Lombardia
1129 Messaggi |
Inserito il - 31/07/2009 : 21:30:49
|
| gip_mad ha scritto:
Argh!! Maledetto, mi hai sorpassato in curva! Io dovrei essere operativo fra un paio di giorni... Si sono messi in mezzo pure problemi di salute...
|
Azzz. spero niente di grave e che ti rimetta presto!!!
|
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
 |
|
HENKA
Utente Attivo

Veneto
740 Messaggi |
Inserito il - 31/07/2009 : 23:12:50
|
| gip_mad ha scritto:
Argh!! Maledetto, mi hai sorpassato in curva! Io dovrei essere operativo fra un paio di giorni... Si sono messi in mezzo pure problemi di salute...
|
auguri di pronta guarigione mastrogippo! mi sa che vai troppo al marghera village! |
city bike Frera, 8FUN da alcedoitalia, dennj 36V 9,5Ah x2 e cammy_cc 48v 10ah x2, watt's up | dahon Ht060 |city bike Olympia, nine 154 36v da wheelkits, dennj 36v 8,1Ah | cinesona 36v | nine fr 154 35v da solo
|
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 01/08/2009 : 15:55:09
|
Grazie per gli auguri, ma sono già guarito! Pensate un pò, ho cominciato a fare nuoto perchè pensavo che fare sport facesse bene... E invece mi sono beccato un PNX spontaneo. http://it.wikipedia.org/wiki/Pneumotorace Niente di cui preoccuparsi cmq, un pò di dolori, una settimana in ospedale ed un pò di riposo e via! HENKA, ci conosciamo per caso? (Mai stato al marghera village cmq! ) |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 03/08/2009 : 14:21:55
|
Meno male non volevo vincere a tavolino ....... ;) io l ho provato però è ancora vuoto ho tolto il portapacchi con photoshop verrà circa così
 purtroppo il sedile ho dovuto cambiarlo per problemi di schiena quello sportivo era molto più bello... poi monterò le gomme larghe |
 |
|
alex_audi
Utente Master


Emilia Romagna
2303 Messaggi |
Inserito il - 03/08/2009 : 14:24:14
|
gip come hai saldato le celle ? se non metti il bms non vengono bilanciate quindi ho meno autonomia o le brucio proprio ? |
 |
|
gip_mad
Utente Attivo

Veneto
705 Messaggi |
Inserito il - 03/08/2009 : 15:39:45
|
Le celle di dennj avevano già un piccolo tab in nichel, e ci ho saldato a stagno normalmente. Avrei preferito farmi il "$100 battery tab welder", ma per ora va bene così. La batteria, se sbilanciata, rischia di sovraccaricare alcuni elementi che moriranno pesto. Siccome le celle non hanno grossi problemi di sbilanciamento, ho fatto un circuitino di scarica per una sola cella. Alla prima ricarica, ho controllato spesso lo stato delle varie celle, e verso la fine se una era più carica delle altre ci collegavo il circuitino. Una volta bilanciate la prima volta, dovrebbero restare così. Per il momento tengo un mini tester in borsa e controllo lo stato delle varie celle praticamente ogni giorno, finchè non mi sento sicuro o non mi compro/faccio un bms  (comunque per ora stai vicendo a tavolino, ho riposo completo fino a fine mese! ) |
 |
|
