 Inserito il - 18/06/2009 : 12:02:02
|

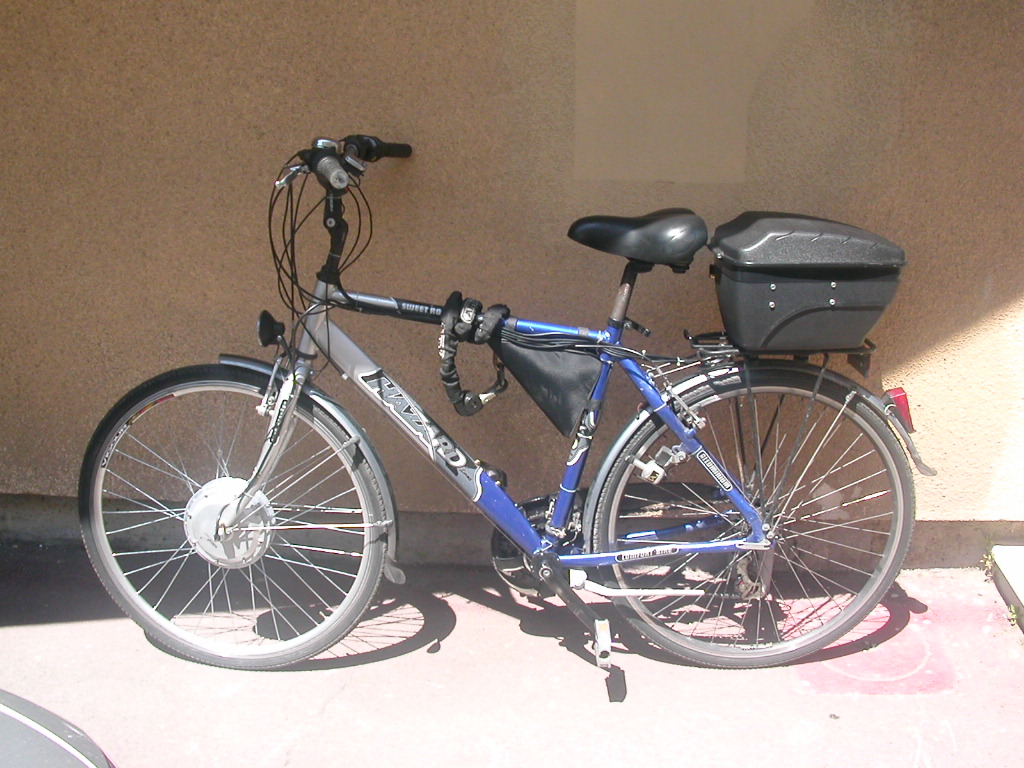

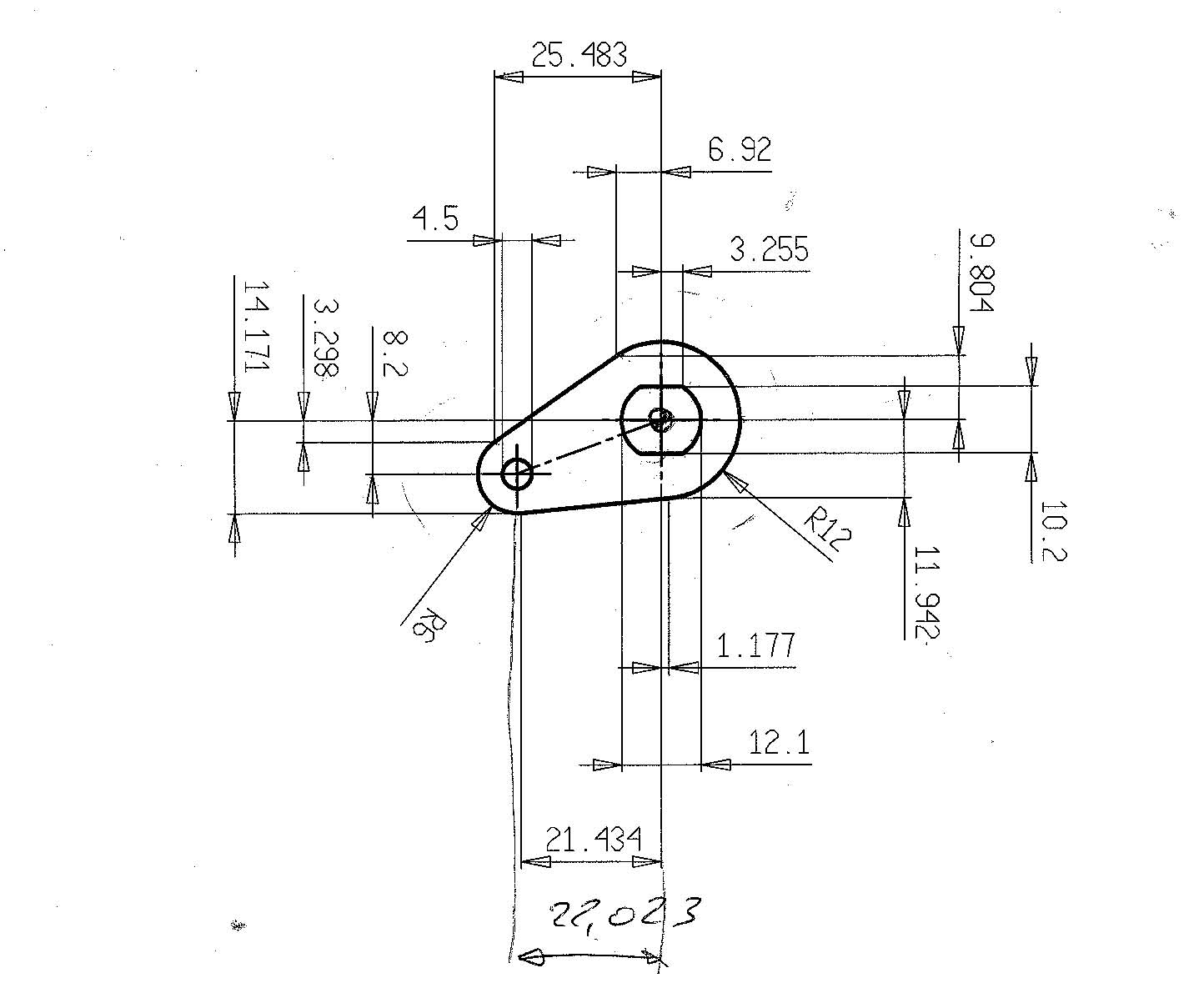

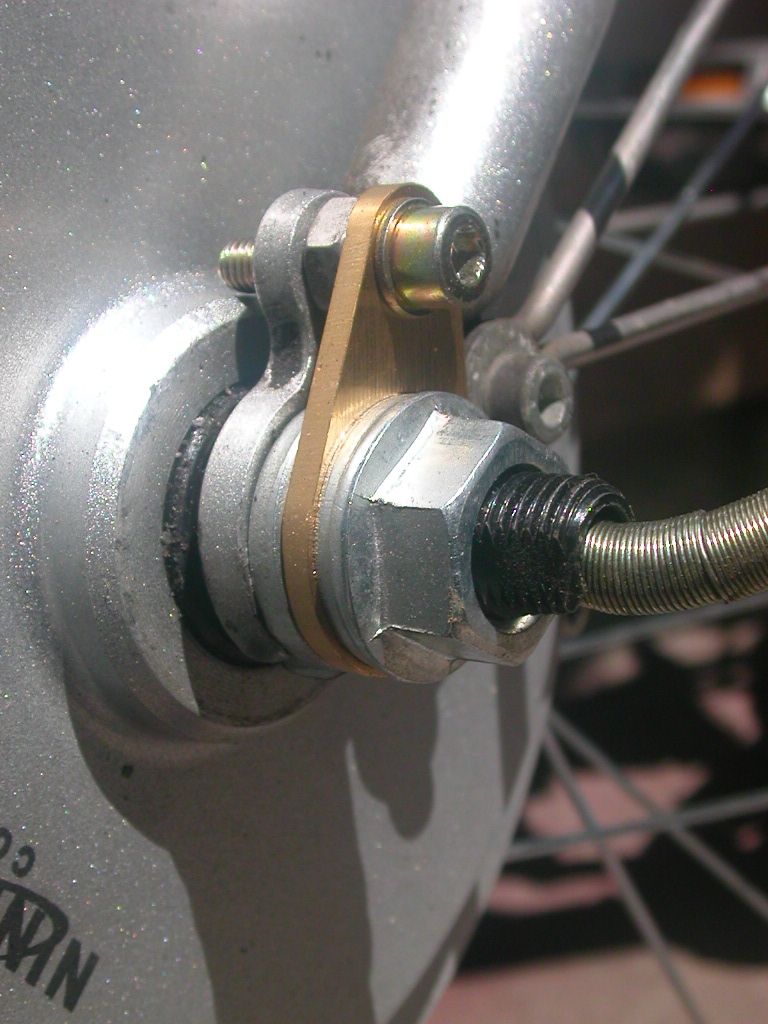

Ecco qua il progetto e la realizzazione di una piastrina di supporto che aumenta la sicurezza del bloccaggio hub alla forcella anteriore.
La piastrina in oggetto ha un foro che si adatta perfettamente al mozzo dell'hub (12x10) ed in più un foro allineato con il foro filettato che talvolta viene impiegato per il parafango anteriore.
Immagine:
302,09 KB
Immagine:
255,81 KB
Immagine:
80,8 KB
Immagine:
291,33 KB
|
|
|
loreluc
Nuovo Utente
Toscana
32 Messaggi |
Inserito il - 18/06/2009 : 12:07:42
|
Ah dimenticavo,
servono in totale due piastrine identiche, l'oggetto è perfettamente lo stesso , solamente vengono montate orientate in due modi diversi... |
 |
|
|
blindo7
Utente Master
Lazio
4057 Messaggi |
Inserito il - 18/06/2009 : 12:50:40
|
| complimenti e benvenuto,è un bel lavoro pulito,la noia è che le forcelle sono molto diverse tra loro,sia per la distanza dell'attacco parafango,che per l'inclinazione del forcellino,comunque con forcella ferrosa e piastrine,puoi stare ben tranquillo! |
www.enerlab.it |
|
|
|
ericmann2000
Utente Medio
367 Messaggi |
Inserito il - 18/06/2009 : 13:00:30
|
| molto bello ... bravo |
sto imparando il monociclo |
|
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 18/06/2009 : 13:14:56
|
Bel lavoro!
 |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
uuuyea
Utente Master
2051 Messaggi |
Inserito il - 18/06/2009 : 13:57:37
|
è quello che avevo pensato io !
potresti farmene un paio anche per me ? |
Hai bisogno di aiuto? è disponibile il libro "Due Ruote e un Elettrone" >>> http://goo.gl/857ryG |
|
|
|
casty
Utente Senior
1250 Messaggi |
Inserito il - 18/06/2009 : 14:10:59
|
E' quello che ho disegnato anch'io con un programmino Cad dopo aver preso spunto da un link e dagli altri messaggi in tema di Torques
L'unico "problema" è che ogni forcella ha il foro del parafango messo in posizione diversa, quindi diverse misure, diverso angolo di inclinazione con il foro del mozzo
Io avrò fatto almeno 20 disegni diversi prima di trovare la quadratura, nonostante avessi preso le misure col calibro, anche perchè la ruota quando montata mi ha variato tutto di qualche mm e mi ha starato completamente le misure prese sulla forcella "nuda"
Adesso ho il "mio" disegno...anche se poi ho già montato ruota e tutto e non so se ho più voglia di smontarla, avendo le forcelle d'acciaio...perchè il pezzo non l'ho fatto ancora fare |
Cinobici 22" fino a 06/2009
Triban Trail 3 28" Nine FH154 48v fino a 30/7/13 poi è andata |
|
|
|
loreluc
Nuovo Utente
Toscana
32 Messaggi |
Inserito il - 19/06/2009 : 09:40:37
|
Ciao, mi dispiace ma le ha realizzate praticamente un mio amico come piacere personale lavorando in pausa pranzo e non posso chierergli altri favori ......
| vonluger ha scritto:
è quello che avevo pensato io !
potresti farmene un paio anche per me ?
|
|
|
|
|
ger
Utente Attivo
Marche
518 Messaggi |
Inserito il - 21/06/2009 : 13:05:15
|
complimenti, ottimo lavoro il tuo, credo che fatte con quella forma possano andar bene per varie forcelle.

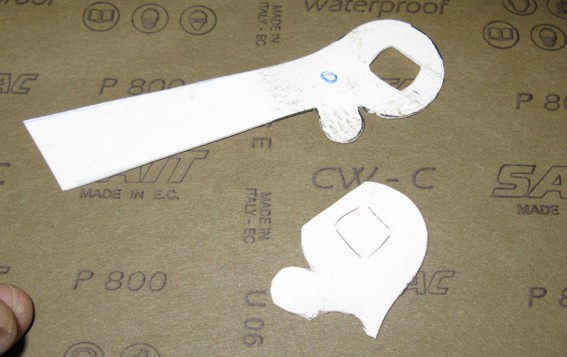

Anch'io mi sono cimentato, le ho ricavate da uno spezzone di piatto in ferro che avevo, ho creato dapprima delle dime della forcella e dei forcellini nel caso volessi costruirmi i torq arms mi torneranno utili ecco le dime:
Immagine:
49,41 KB

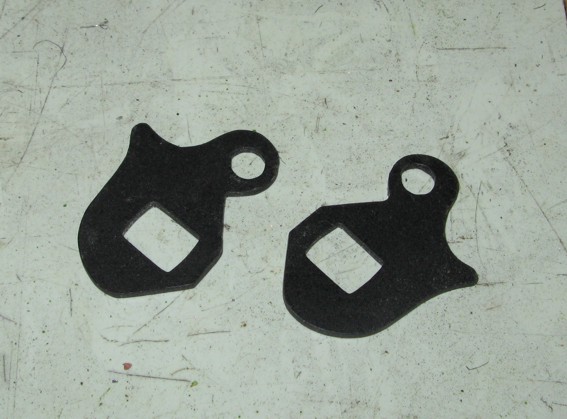

poi ho lavorato il ferro,ho fatto tutto a mano, ed ecco il risultato:
Immagine:
57,54 KB
non sono così perfette ma funzionano, in più le ho provate in due forcelle diverse e vanno bene in entrambe |
Dahon Cadenza
ri-ciclo E-City 350watt geared rear
"lazzaro" MTB 350watt geared front |
|
|
| |
