fedefrigo
Nuovo Utente
Lazio
35 Messaggi |
 Inserito il - 13/12/2010 : 13:46:03
|

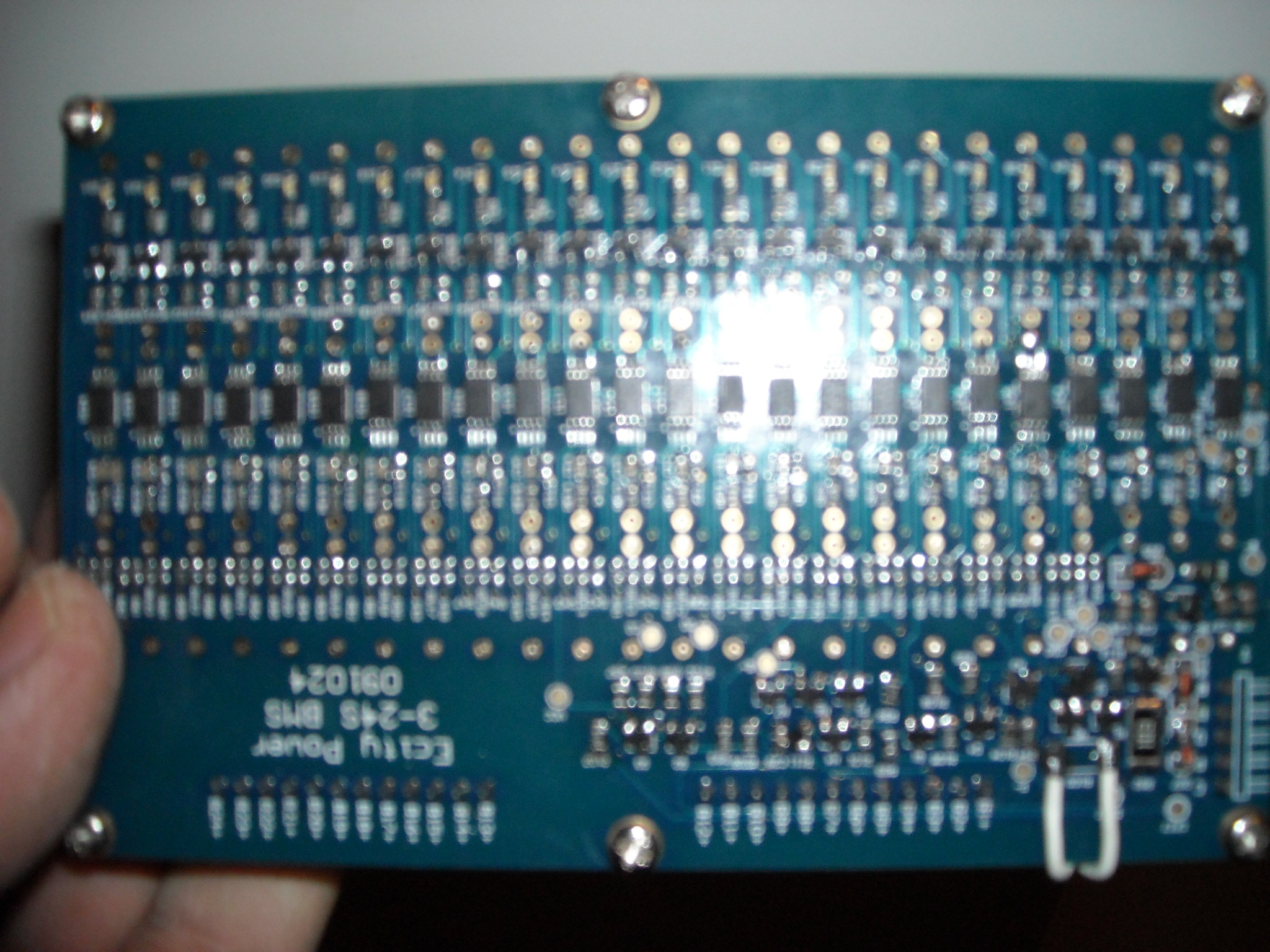

Immagine:
916,88 KB

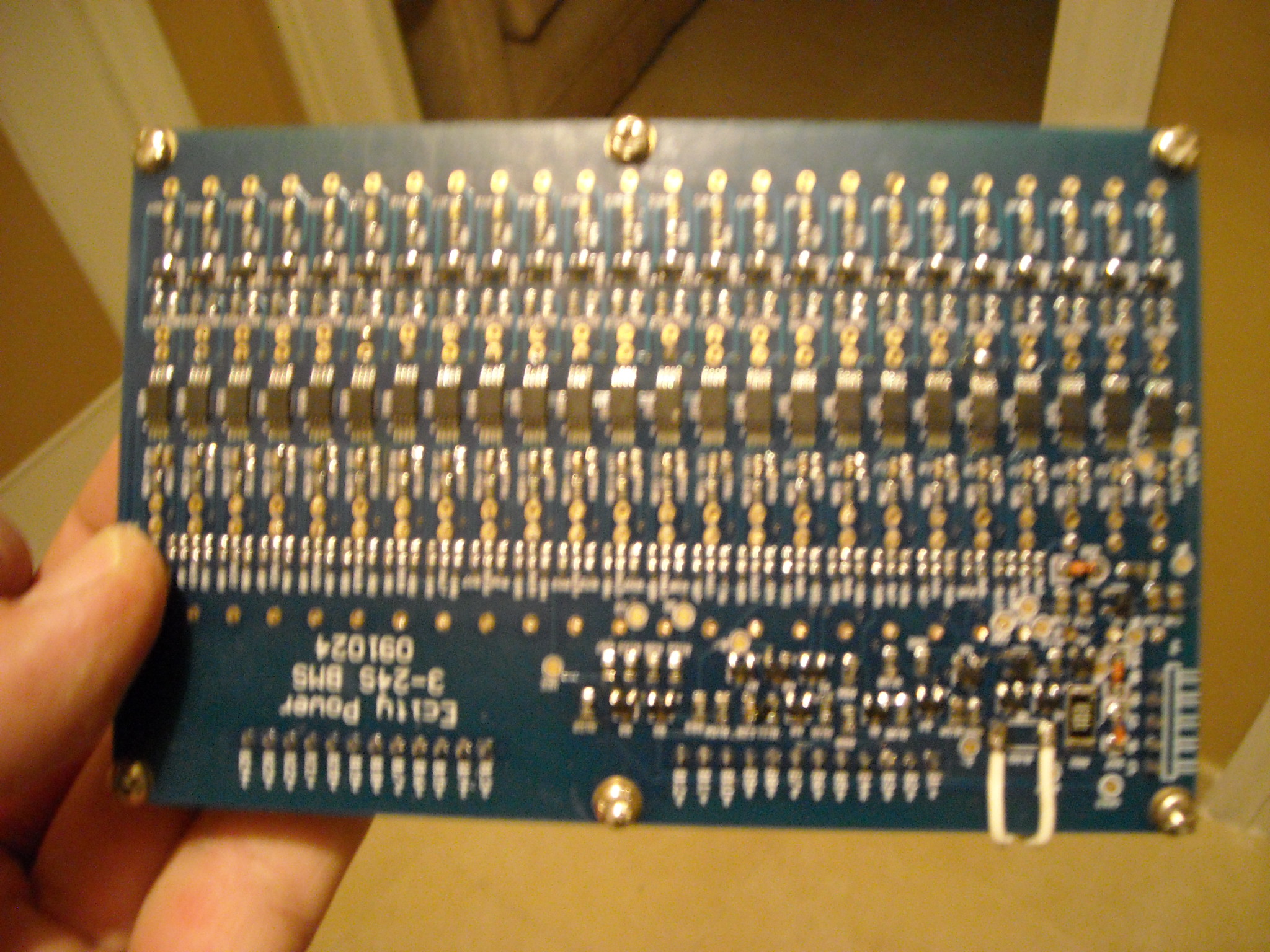

Immagine:
917,04 KB
Ragazzi stò cercando di finire un pacco batteria da 72 volts 10 ah con batterie headway 38120s. Ho fatto il pacco....
Ora arriva il bello come collego le batterie al BMS???????
E' un bms da 72 volts con 24 ingressi b1 b2 b3 b4 ecc.... b24
cosa ci devo collegare???
Il + il - ??? e se si come???
Stò facendo un collegamento in serie di 24 elementi..
L'uscita dei cavi del bms dov'è????
AIUTO!!!
Immagine:
930,52 KB
Immagine:
924,69 KB
|
|
|
fabianix
Utente Senior
Lombardia
1422 Messaggi |
Inserito il - 13/12/2010 : 13:57:22
|
potresti rifare le foto? non si vede bene..
in ogni caso il + non si collega al bms, va direttamente dalla batteria alla centralina, il BMS interviene solo sul negativo
b1,b2,b+ vanno collegati dal + della prima cella, quella che "offre" il polo negativo di tutta la batteria, a salire |
 |
|
|
fedefrigo
Nuovo Utente
Lazio
35 Messaggi |
Inserito il - 13/12/2010 : 14:05:03
|
purtroppo non posso fare ora le foto... le rifaccio stasera.
vediamo se ho capito.
se collego le batterie in serie saranno tutte collegate positivo con negativo e alla fine avrò libero un negativo ( il primo) ed il positivo ( l'ultimo) i 24 cavetti abbinati al bms e che vanno a finire negli slot b1 b2 b3 vanno ai negativi di ciascuna batteria???
Grazie per la risposta |
|
|
|
fedefrigo
Nuovo Utente
Lazio
35 Messaggi |
Inserito il - 13/12/2010 : 14:09:41
|
Il cavetto è unico per ogni b associato..
devo collegare ogni cavetto al positivo di ogni batteria???
Se si in ogni filo non passeranno 72 volts?
dal bms non esce alcun filo oltre ai 24 di cui parlavo.
sono allo scuro
|
|
|
|
fabianix
Utente Senior
Lombardia
1422 Messaggi |
Inserito il - 13/12/2010 : 14:27:06
|
| allora, il b1 devi collegarlo al + della prima cella, lì misurerai 3,2V, il b2 al + della seconda cella e misurerai 6,4V, il b3 al + della successiva, 9,6V, e così via.. |
|
|
|
fedefrigo
Nuovo Utente
Lazio
35 Messaggi |
Inserito il - 13/12/2010 : 14:33:13
|
fra loro le celle va bene che siano già collegate fra loro??
dal bms cosa devo fare uscire visto che non ci sono cavi in uscita |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 13/12/2010 : 17:14:20
|
C'è online una descrizione di questo bms da poter capire meglio ?
Dalle foto non si vede nulla...non c'è una sezione di potenza in apparenza...
In genere comunque si parte collegando il negativo (-batteria al punto indicato) e di seguito tutti gli altri in ordine fino al + batteria, nel tuo caso le connessioni dovrebbero essere 25 collegamnti, o 24 se il - generale è prelevato dal circuito con pista propria. |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
fedefrigo
Nuovo Utente
Lazio
35 Messaggi |
Inserito il - 13/12/2010 : 17:34:10
|
Purtroppo sono fuori casa e non posso fare altre foto per ora.
Ho trovato sul sito di ecitypower.com il bms in questione.
Non sò se possa chiarire qualcosa
Immagine:
231,14 KB |
|
|
|
fedefrigo
Nuovo Utente
Lazio
35 Messaggi |
Inserito il - 13/12/2010 : 17:39:36
|
Immagine:
231,14 KB |
|
|
| |
