Volevo una buona illuminazione della strada, i flash anteriore e posteriore da tenere sempre accesi e l’alimentazione per il GPS
L’autonomia doveva essere di quattro ore (sufficienti per un giro in un pomeriggio invernale nebbioso con un ulteriore buon margine)
Ho capito che non avrei trovato niente in commercio che facesse al caso mio, così me lo sono autocostruito
Ho usato tre led da 1W ciascuno e ho alimentato il tutto tramite la batteria della bipa

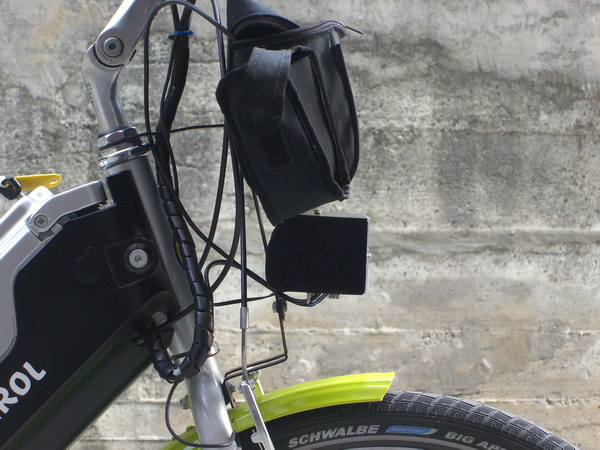

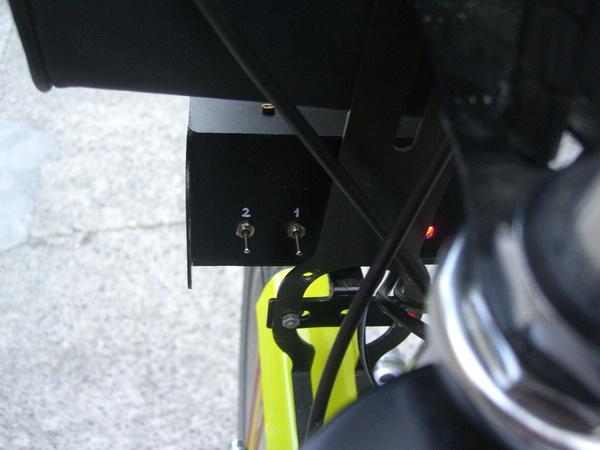

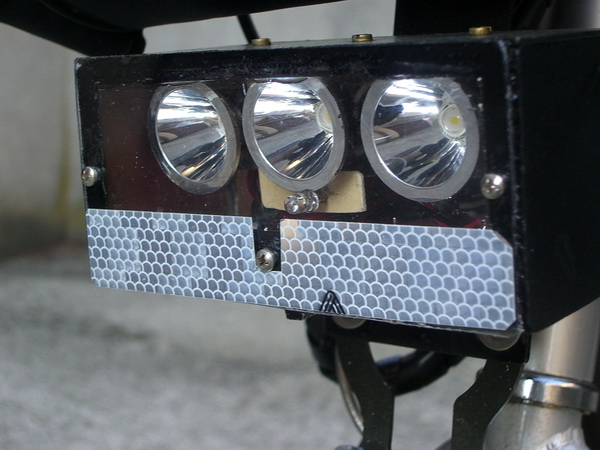

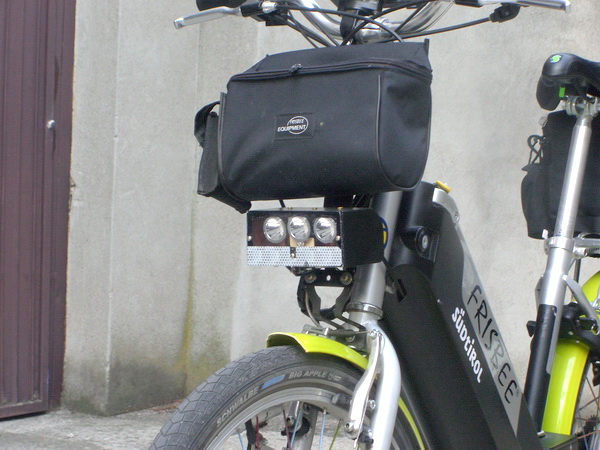

Questo è il risultato (vabbè discutibile dal punto di vista estetico)
Immagine:
140,74 KB
Immagine:
130,96 KB
Immagine:
155,44 KB
Immagine:
106,7 KB

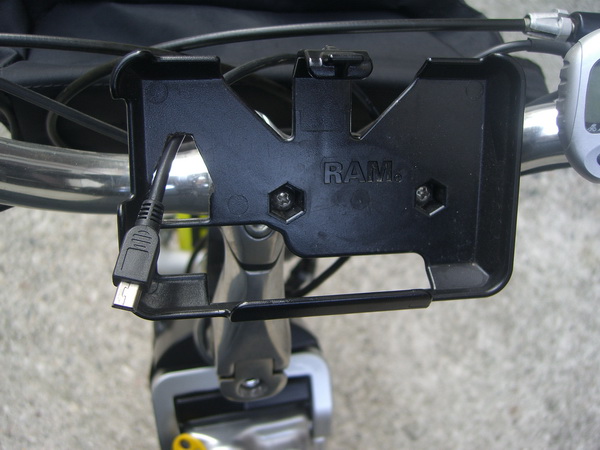

Questo è il supporto per il GPS con il cavetto di alimentazione (un miniUSB)
Immagine:
121,2 KB

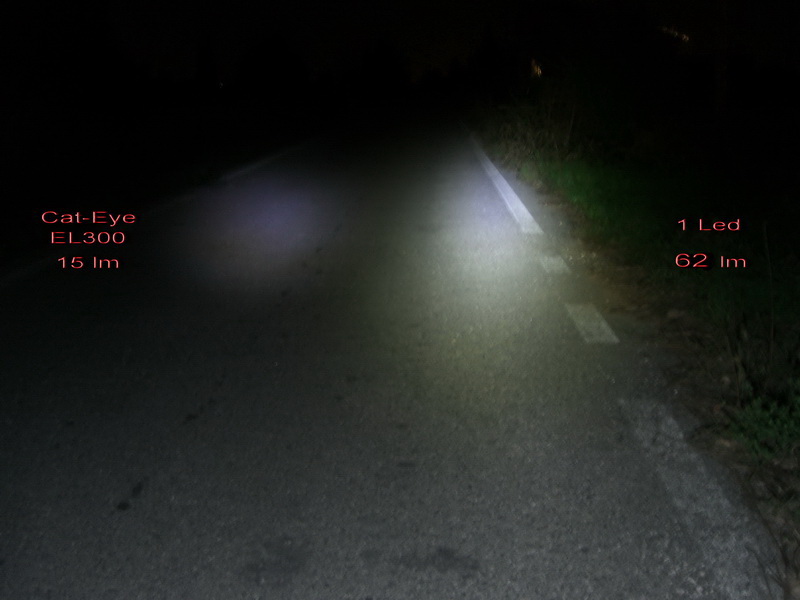

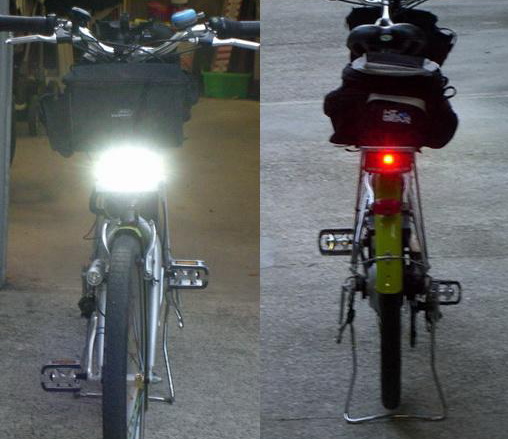

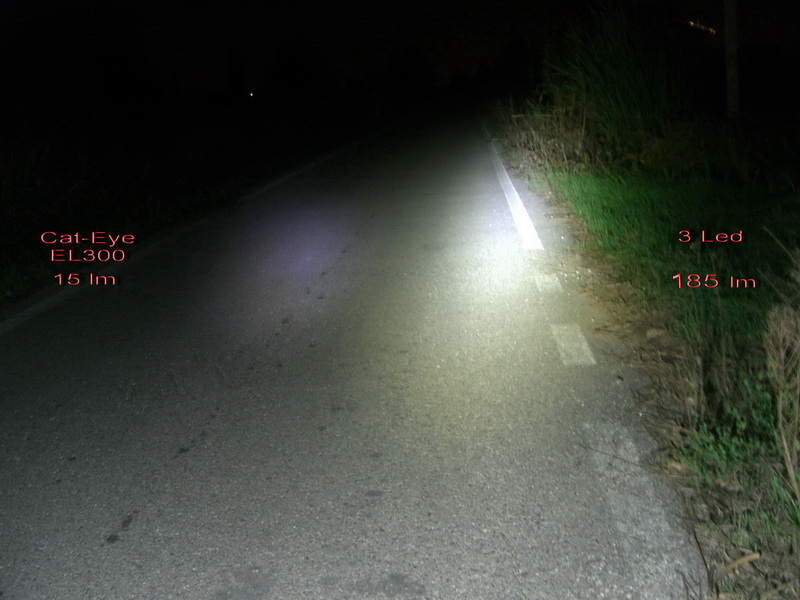

E questa è la luce che fa
Immagine:
72,12 KB
Immagine:
87,49 KB
Immagine:
135,9 KB
Praticamente è uguale alla luce emessa da un solo anabbagliante della mia Clio, ma con un fascio molto più stretto (del resto la bipa è molto più “snella” di un’automobile)
Per la precisione ho ottenuto un illuminamento di 56 lux a 10m (per il codice della strada italiano bastano 2 lux e in Germania ne pretendono almeno 10)
La potenza prelevata dalla batteria nel caso del solo lampeggio anteriore e posteriore è di circa 0.3W – perciò pochissimo influente sui consumi … così posso tenere sempre attivi i lampeggi anche di giorno
Col GPS assorbe circa 2W
I tre led assorbono circa 6W
E qui faccio notare che 8W sono circa il 10% dei 70 – 100 W che assorbo normalmente in marcia: vuol dire che l’autonomia si riduce della stessa percentuale e bisogna tenerne conto
Passo a descrivere i dettagli costruttivi

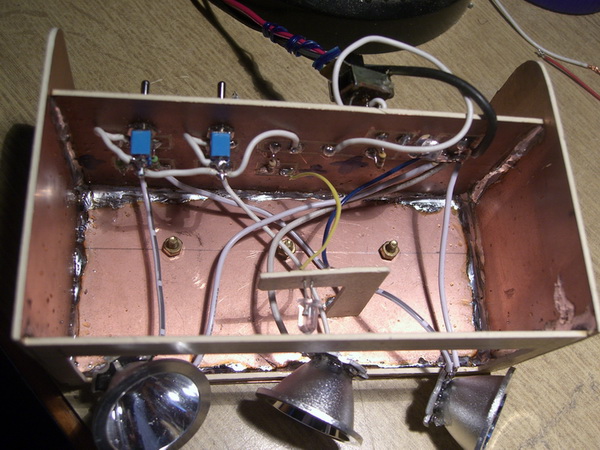

L’ho realizzato usando delle piastre vergini per circuito stampato saldate a stagno fra loro

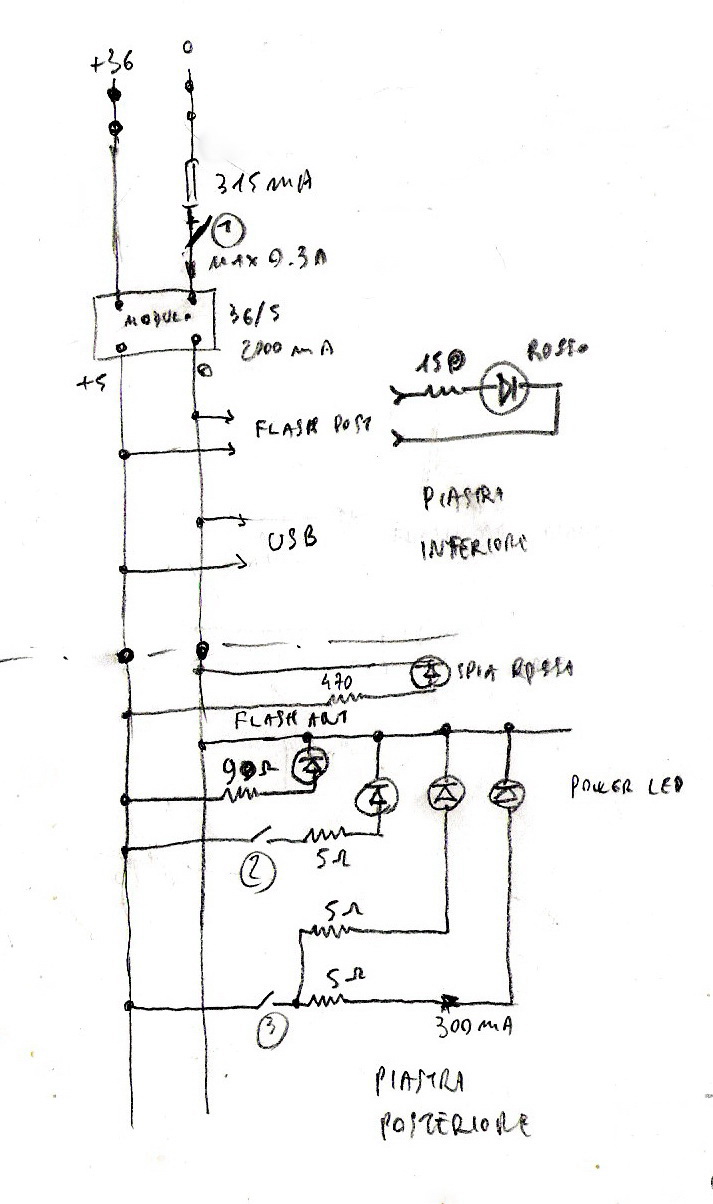

E sulla stesse piastre ho ricavato il semplice circuito elettrico
Immagine:
164,01 KB
Ho utilizzato un modulo switching che trasforma la tensione della batteria, da “litio carica” a “piombo completamente scarica”, in una tensione costante di 5 Volt
Con questa tensione alimento direttamente il GPS
Ho usato tre led da 1 W della Power Led alimentandoli tramite resistenze, prudenzialmente ad un valore di corrente inferiore al massimo nominale (ottenendo un po’ meno illuminamento, ma sperando che la durata sia buona anche senza controllo attivo della corrente)
Per il lampeggio ho utilizzato un led bianco anteriore ed uno rosso posteriore già dotati internamente del circuito per l’intermittenza (duty cicle 2 off – 1 on ; 2 Hz il rosso – 3Hz il bianco)
Immagine:
138,08 KB

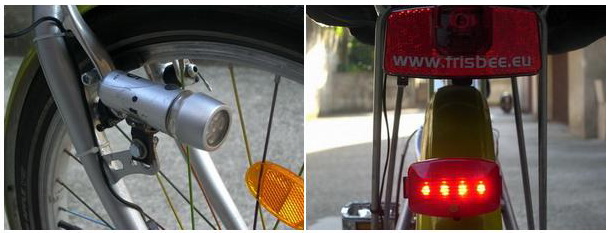

Dato che mi fido poco delle cose che costruisco io e che un guasto alla parte elettrica della bipa può sempre capitare, ho montato un secondo sistema di illuminazione alimentato a pile (non ricaricabili, per via della loro insignificante autoscarica)
La luce che irradia anteriormente è come quella del Cat-Eye del confronto ma è dotato di lampeggio molto efficace
La luce posteriore ha sia il lampeggio sia la luce fissa … se qualche vigile zelante dovesse avere qualcosa da ridire
Immagine:
57,76 KB
|
