| Autore |
 Discussione  |
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
 Inserito il - 03/10/2010 : 13:31:36
|
Ciao,
visto che non esiste un vero pas, io ho in mente un sistema che funziona.
Ma mi serve qualcuno con l' attrezzatura per farlo.
Faccio un disegno e poi lo posto.
|
RH 205 HT |
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 03/10/2010 : 14:06:04
|
cerco di spiegarlo, perché non riesco a disegnarlo.
Se la pedivella invece di essere attaccata direttamente,fosse attaccata con un innesto a denti e forzata con una molla.
Con lo sforzo di pedalata,l'innesto si allargherebbe assialmente,e quindi leggendo la larghezza con un hall avremmo lo sforzo esercitato sul pedale.
Che ne dite? |
RH 205 HT |
 |
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 03/10/2010 : 15:12:15
|
Mi sbaglio o il meccanismo che hai in mente presuppone da qualche parte un organo che "frizioni" su qualcosa ? Se così ci sarebbe un po di energia persa.
Credo che alcedo stia testando dei sensori di sforzo da impiegare al posto del pas, in alternativa hai pensato anche di utilizzare in qualche modo i sensori delle bilancie elettroniche ?
Io ne ho uno ma non ho trovato un modo di impiego. |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 03/10/2010 : 17:12:30
|
| ma quelli della bilancia, devi per forza montarlo sul pedale, e quindi bisogna mettere un colletore per i collegamenti. |
RH 205 HT |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 03/10/2010 : 17:14:42
|
| Puoi dirmi di piu sui sensori di alcedo? |
RH 205 HT |
|
|
|
elle
Utente Master
fondatore
17605 Messaggi |
Inserito il - 03/10/2010 : 17:27:56
|
| Messaggio di mineblu
visto che non esiste un vero pas
|
perché "non esiste un vero pas" ? comunque da quel pochissimo che riesco a capire mi sembra che tu stia progettando un sensore di sforzo... in che si distingue da quelli già in uso? forse puoi trovare qualche elemento utile nella nostra E-ciclopedia |
l.
giant lafree, 2006 - brompton M3L, 2007 - flyer T8, 2008 - xootr swift, 2009 - specialized tricross, 2012 - tag egolite, 2014 |
|
|
|
Barba 49
Utente Master
Toscana
36498 Messaggi |
Inserito il - 03/10/2010 : 18:34:50
|
@Mineblu: Quoto Elle, se scorri la E-ciclopedia trovi questo progetto fra i primi tentativi di creare un sensore di sforzo, e peraltro questo sistema è già usato su bici commerciali con gli utenti che lamentano pedalata gommosa e attriti strani.
Se hai voglia leggi questa esperienza su una bici equipaggiata con quel sensore: http://www.jobike.it/forum/topic.asp?TOPIC_ID=1137&whichpage=1#top
Personalmente penso che il Pas più affidabile sarebbe un encoder collegato alla ruota libera posteriore e accoppiato ad una centralina in grado di elaborarne il segnale.  |
|
|
|
elle
Utente Master
fondatore
17605 Messaggi |
Inserito il - 03/10/2010 : 18:59:11
|
| Barba 49 ha scritto:
Personalmente penso che il Pas più affidabile sarebbe un encoder collegato alla ruota libera posteriore e accoppiato ad una centralina in grado di elaborarne il segnale.
|
quindi più una cosa tipo il bionx che tipo il panasonic, capisco bene barba?
|
l.
giant lafree, 2006 - brompton M3L, 2007 - flyer T8, 2008 - xootr swift, 2009 - specialized tricross, 2012 - tag egolite, 2014 |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 03/10/2010 : 19:37:24
|
| si ma quei sispemi, non sanno se io sto partendo con un rapporto lungo e sforzo da cani; o se ho un rapporto corto e frullo da frullatore. |
RH 205 HT |
|
|
|
Barba 49
Utente Master
Toscana
36498 Messaggi |
Inserito il - 03/10/2010 : 22:30:19
|
@Elle: Proprio così...
@Mineblu: Vedi che allora stai parlando di sensori di coppia? Il pas è tutt'altro. Se escono (come sembra) i sensori in kit sei a posto. Come già detto il sistema da te architettato è già una realtà, ma introduce una "gommosità" nella pedalata che non è gradita ai più. |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 04/10/2010 : 13:08:41
|
| ok, e per quei sensori in kit sai dirmi che marca o dove trovarli? |
RH 205 HT |
|
|
|
Barba 49
Utente Master
Toscana
36498 Messaggi |
Inserito il - 04/10/2010 : 13:20:47
|
| Aveva accennato qualcosa sul Forum Alcedoitalia, ma non so a che punto sia la faccenda, casomai contattalo. |
|
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7769 Messaggi |
Inserito il - 04/10/2010 : 14:48:14
|

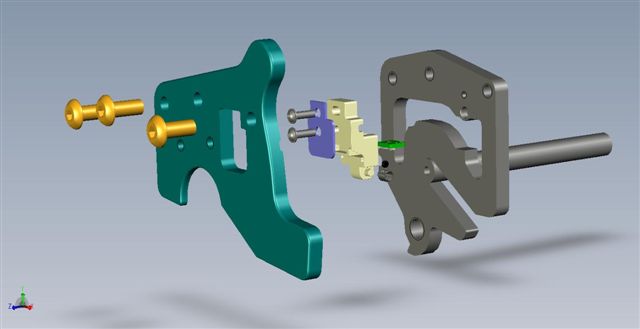

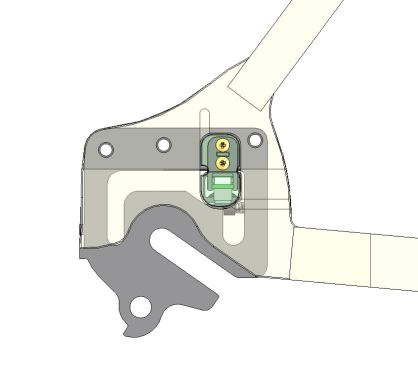

Di interessante c'e' il brevetto TMM di tranz-x che consiste in un sensore di coppia inscatolato nel forcellino posteriore.
Noto che alcune grandi marche l'hanno adottato come Giant http://www.poweredbicycles.co.uk/Giant-Escape-Hybrid-2-Step-thru-Unisex-36v-Li-on-Battery-2011-Model/878.htm (ma anche Gazelle)
Ma dovrebbe essere commercializzato anche da solo, bisogna pero' avere telai coi forcellini separati o bisogna saldarlo al posto del preesistente
Immagine:
18,49 KB
Immagine:
12,13 KB
|
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
yena
Utente Medio
Lombardia
241 Messaggi |
Inserito il - 04/10/2010 : 14:49:02
|
| scusate, ma un sensore da sforzo ti obbliga a fare lo sforzo, non è meglio il pas normale, che basta scalare rapporto per aumentare la frequenza di pedalata facendo lo stesso sforzo. ovviamente sempre coadiuvato dal manettino... |
marin pine mountain. bpm geared hs 250 W ;) lifepo 36V 12 Ah (by alcedoitalia) |
|
|
|
Barba 49
Utente Master
Toscana
36498 Messaggi |
Inserito il - 04/10/2010 : 22:35:15
|
| @Yana: Se hai il manettino il problema non si pone, Mineblu vuole fare una cosa tipo Panasonic... |
|
|
| |
