 Inserito il - 14/07/2010 : 09:30:25
|
Ciao,
La mia centralina non ha il pas, ma secondo me basterebbe tirare fuori i cavi e collegarli ma non saprei da dove prenderli, nessuna sa dirmi quali sono gli eventuali punti da dove attaccarmi?
|
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 16/07/2010 : 00:17:46
|
| Nella mia, che è una versione EB806XC-A 12 del 2009/07/12 a 6 fet, se non ricordo male il pas è collegato nel punto TA, poi il negativo lo puoi prendere da un punto gnd e il positivo +5 magari assieme al + dei 5 fili dei sensori. |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
 |
|
|
joffa
Utente Master
3956 Messaggi |
Inserito il - 16/07/2010 : 15:12:43
|
Come non ha il PAS ?
Posta foto dei cavi. |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 16/07/2010 : 15:41:12
|
Raffa è una 500 che mi hai venduto tu.... :)) senza pas
Nel week provo a smontarla e vedo, ma poi al pas come sono collegati i colori
Ta----Colore
Massa-Colore
+5v---Colore |
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
joffa
Utente Master
3956 Messaggi |
Inserito il - 16/07/2010 : 17:29:51
|
Ah, sì. Se è una 500 allora le prima erano senza. OK.
Pensavo fosse una 250. |
|
|
|
Jonathan
Utente Senior
Friuli-Venezia Giulia
1062 Messaggi |
Inserito il - 16/07/2010 : 22:01:42
|
| tittopower ha scritto:
Nella mia, che è una versione EB806XC-A 12 del 2009/07/12 a 6 fet, se non ricordo male il pas è collegato nel punto TA, poi il negativo lo puoi prendere da un punto gnd e il positivo +5 magari assieme al + dei 5 fili dei sensori.
|
Ciao tittopower.
Anche la mia centralina da 500W e qualla da 800W non hanno il connettore pas.
Anche se la smonti, non puoi comunque collegare il pas perchè mancano i componenti elettrici sulla scheda per la gestione del pas. (stì tirchioni!!)
Manca infatti un ulteriore 7805 (tipo to92) e un paio di componenti....si potrebbero comunque riuscire a mettere.....basta sapere il valore del componente smd.

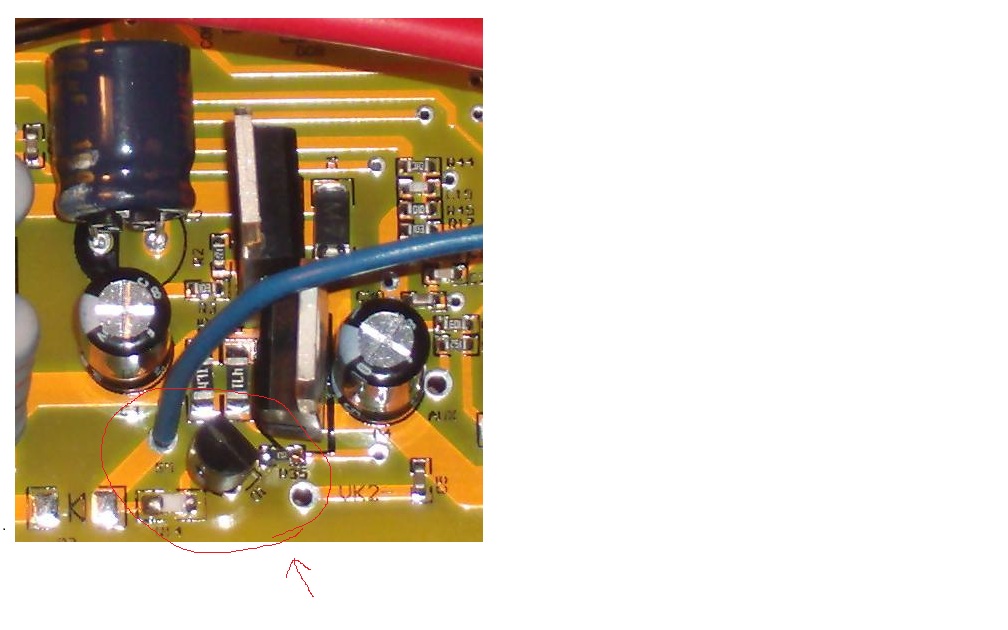

Quì la parte del circuito mancante:
Immagine:
114,3 KB
Il cavetto blu è quello del pas.
Comunque se vuoi ovviare a questa "mancanza" per rendere legal la bike, basta che monti ugualmente il pas e poi ci metti il circuitino del gaslegalizer. Io ho fatto così. Così il gas è subordinato alla pedalata della bike. Se non pedali il gas non funziona, quindi se ti fermano e provano ad accelerare il gas, questo non funziona perchè non si stà pedalando......quindi tutto legal.
Logicamente non si avrà la funzione pas, cioè il motore non si avvia solamente pedalando.....ma a me sinceramente quella funzione non mi è mai piaciuta.....preferisco il gas da dosare a mio piacimento.
Saluti |
BAFANG BPM 48v 350W - Joffa's NINE RH 205 500/800W HS 48v - Batteria Headway 38120S - 16 Celle LiFePO4 10Ah - Cycle Analyst |
|
|
|
Jonathan
Utente Senior
Friuli-Venezia Giulia
1062 Messaggi |
Inserito il - 16/07/2010 : 22:03:49
|
Se guarderai sulla centralina, il circuito si trova sotto al LM317, vicino (a sx) al famoso connettore per programmare la centralina.  |
BAFANG BPM 48v 350W - Joffa's NINE RH 205 500/800W HS 48v - Batteria Headway 38120S - 16 Celle LiFePO4 10Ah - Cycle Analyst |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 17/07/2010 : 09:39:23
|

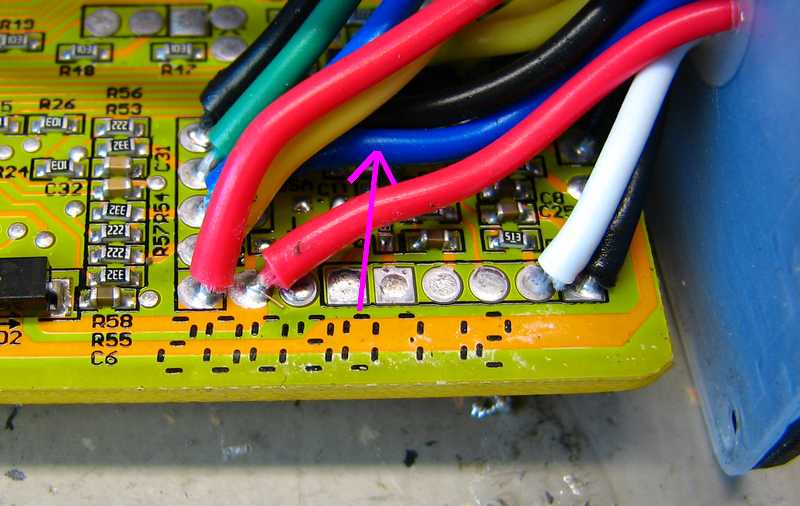

Comincio a capire che di queste centraline ce ne sono di infinite versioni...sulla mia ad esempio il pas è collegato nel punto indicato:
Immagine:
60,95 KB
che si trova nel raggruppamento di tutte le connessioni. Il punto in cui è collegato si chiama TA, c'è anche un punto TB che sarei curioso di capire a cosa serve...
|
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 02/10/2010 : 13:43:06
|
| il tb, dovrebbe essere l'antifurto. |
RH 205 HT |
|
|
|
cstan
Utente Medio
Emilia Romagna
421 Messaggi |
Inserito il - 02/10/2010 : 13:54:56
|
| Jonathan ha scritto:
quindi se ti fermano e provano ad accelerare il gas
|
approfitto del fatto che e` stato riportato in alto questo thread per commentare la frase sopra...
se si viene malauguratamente fermati, i vigili o la polstrada hanno facolta` di operare con le nostre biciclette? mi sembrerebbe strano.
Non credo che abbiano facolta` di mettere le mani sulle nostre biciclette nel momento in cui ci fermano.
Forse e` anche per questo che quando si sente di multe e sequestri sono casi in cui la verifica e` avvenuta a seguito di un incidente. |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 02/10/2010 : 16:02:13
|
Comunque sia, io il gas legalizer l'ho montato.
Funziona anche da sicura nel caso succedesse che per qualche motivo si bloccasse l'acceleratore e
non si avessero montati i freni col contatto. |
Un viaggio in bicicletta libera l'anima |
|
|
|
pardus
Utente Medio
Lombardia
235 Messaggi |
Inserito il - 03/10/2010 : 07:24:28
|
| Daniele Consolini ha scritto:
Comunque sia, io il gas legalizer l'ho montato.
Funziona anche da sicura nel caso succedesse che per qualche motivo si bloccasse l'acceleratore e
non si avessero montati i freni col contatto.
|
Mi sembri assai pessimista; però puoi sempre agire sull'interrutore generale. |
|
|
|
pardus
Utente Medio
Lombardia
235 Messaggi |
Inserito il - 03/10/2010 : 17:12:14
|
cstan ha scritto:
[/quote]
se si viene malauguratamente fermati, i vigili o la polstrada hanno facolta` di operare con le nostre biciclette? mi sembrerebbe strano.
Non credo che abbiano facolta` di mettere le mani sulle nostre biciclette nel momento in cui ci fermano.
[/quote]
Non so se sia così; se fosse vero si potrebbe stare tranquilli; basta far finta di pedalare se c'è un vigile; ovviamente occorre anche aver montato il PAS, anche se non collegato, in modo da sembrare a vista in regola |
|
|
|
Jonathan
Utente Senior
Friuli-Venezia Giulia
1062 Messaggi |
Inserito il - 03/10/2010 : 21:21:40
|
Io il pas c'è l'ho montato sulla bike, ed è quello del kit iniziale col nine FH154 che avevo come prima elettrificazione; è montato ma non l'ho mai collegato alla centralina, perchè non mi piace l'assistenza che offre; dovrei ancora provarlo a collegare alla centralina del BPM per vedere come si comporta...
Comunque io pedalo sempre e comunque.
Confermo il fatto che le autorità non sono "autorizzate" a verificare il funzionamento o meno di un dispositivo installato su un qualsiasi mezzo. Il loro compito è solo quello di constatare un'infrazione stradale, e se il mezzo col quale è avvenuta non convince le autorità perchè secondo loro hanno l'impressione che questo sia stato midificato/elaborato, di solito sequestrano il mezzo elaborato/modificato e lo mandano all'organo competente che ne verifica l'omologazione ecc. |
BAFANG BPM 48v 350W - Joffa's NINE RH 205 500/800W HS 48v - Batteria Headway 38120S - 16 Celle LiFePO4 10Ah - Cycle Analyst |
|
|
| |
