Apro questo thread per togliermi tutti i dubbi sulla configurazione del pacco Lipo che andrà ad alimentare il mio BPM HS sulla Rockrider 9.1, chiedendo l'aiuto degli utenti più esperti e sperando che il tutto possa essere utile ad altri utenti.
Premetto di conoscere bene i rischi delle LiPo, ringrazio Joffa per averli ricordati a tutti nell'altro thread "Lipomania":
http://www.jobike.it/forum/topic.asp?TOPIC_ID=8228

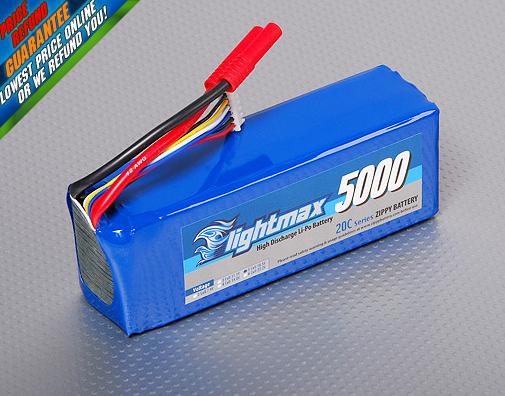

Dunque, ho preso da Hobbyking 6 pacchi 5s Zippy Flightmax 5Ah 20c:
Immagine:
39,88 KB
Come da foto, le batterie arrivano con i connettori bullet accoppiati, maschio sul positivo e femmina sul negativo.
Questo rende molto facile collegare i pacchi in serie, infatti è sufficiente tagliare il pezzetto di plastica che tiene insieme i due connettori ed accoppiarli rosso/nero.
In questa configurazione 15s2p la batteria ha 55,5V nominali (63V MAX, 45V min) con 10Ah ed una capacità di scarica teorica di 200A.
Il pacco pesa meno di 4Kg, ha dimensioni di 14,7x10,4x12,9 cm e complessivamente mi darà 550Wh.
Ho fatto prima la serie di tre pacchi e poi il parallelo.
DOMANDA 1: è meglio così o il contrario, cioè pacchi a 2 a 2 in parallelo e poi in serie?
Per il caricamento userò un charger per litio settato a 62,25V pari a 4,15V per cella, senza BMS.

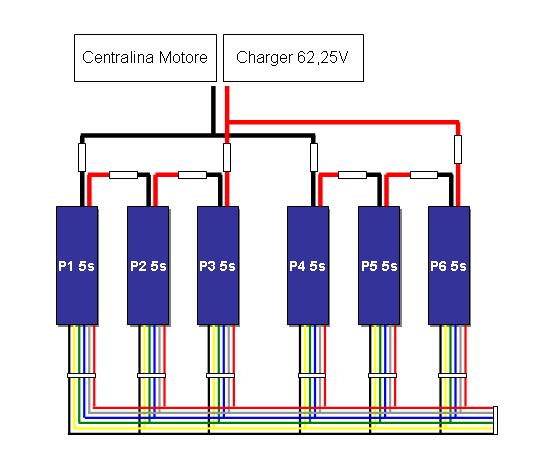

Prenderò delle prolunghe dei cavi di bilanciamento che giunterò per mettere tutti i pacchi in parallelo, così:
Immagine:
32,66 KB
DOMANDA 2: posso lasciare il cavo parallelizzatore sempre connesso sia in fase di carica che di scarica?
La mia logica mi direbbe di si, in quanto non chiude alcun contatto (mette il negativo in comune su tutte e 30 le celle) ma vorrei il vostro conforto prima di fare danni.
Vorrei infine montare sulla bici il kit di 2 faretti Led P7 di Chirio che avevo comprato per la microbike a 24V.
I due faretti consumano 22W alla massima potenza.
Premesso che mi devo informare sulla possibilità di alimentarlo a 18,5V (ma credo sia possibile), vorrei evitare di spillare l'alimentazione da uno solo dei pacchi LiPo, per non sbilanciarlo rispetto agli altri.
Ed arrivo quindi alla
DOMANDA 3: posso usare il cavo parallelizzatore per prelevare l'alimentazione delle luci a 18,5V in contemporanea all'erogazione dei 55,5V dai connettori di scarica principali?
|
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
Barba 49
Utente Master
Toscana
36504 Messaggi |
Inserito il - 14/11/2010 : 09:09:22
|
Secondo me i negativi di bilanciamento dei 3 pacchi contigui collegati in serie non sono allo stesso potenziale, e non puoi collegarli insieme: il negativo del secondo pacco sarà a 18,5V rispetto al negativo del primo pacco e così via. Questo è un collegamento che puoi fare solo per pacchi in parallelo, in serie fai una bella saldatura elettrica!
Naturalmente la cosa vale anche per gli altri cavi, non puoi connettere 15 celle in serie e in parallelo contemporaneamente! |
 |
|
|
GianniTurbo
Utente Senior
Lazio
1898 Messaggi |
Inserito il - 14/11/2010 : 10:02:49
|
| Messaggio di stefno
Apro questo thread per togliermi tutti i dubbi sulla configurazione del pacco Lipo che andrà ad alimentare il mio BPM HS sulla Rockrider 9.1, chiedendo l'aiuto degli utenti più esperti e sperando che il tutto possa essere utile ad altri utenti.
Premetto di conoscere bene i rischi delle LiPo, ringrazio Joffa per averli ricordati a tutti nell'altro thread "Lipomania":
http://www.jobike.it/forum/topic.asp?TOPIC_ID=8228
Dunque, ho preso da Hobbyking 6 pacchi 5s Zippy Flightmax 5Ah 20c:
Vorrei infine montare sulla bici il kit di 2 faretti Led P7 di Chirio che avevo comprato per la microbike a 24V.
I due faretti consumano 22W alla massima potenza.
Premesso che mi devo informare sulla possibilità di alimentarlo a 18,5V (ma credo sia possibile), vorrei evitare di spillare l'alimentazione da uno solo dei pacchi LiPo, per non sbilanciarlo rispetto agli altri.
(...)
DOMANDA 3: posso usare il cavo parallelizzatore per prelevare l'alimentazione delle luci a 18,5V in contemporanea all'erogazione dei 55,5V dai connettori di scarica principali?
e
|
per le luci io sto risolvendo prendendo un kit
http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=260596465578&ssPageName=STRK:MEWNX:IT
che permette di abbassare la tensione da voltaggi molto alti, senza spreco di energia, tecnologia switching, se cerchi su ebay ce ne sono di tutti i tipi, a pochi euri, cerca dc dc step down e hanno la tensione finale regolabile
p.s. se non sono indiscreto, il pacco batterie quanto ti è costato, dogane e trasporto ? tempi?
vorrei prendere le stesse batterie, ma fare un pacco da 37 V nominali, 15 Ah, ma il mio budget è bassino... |
Malaguti Ciak Elettrico migrato a LIFEPO4
|
|
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 14/11/2010 : 10:09:48
|
| Li ho presi "DE Warehouse", cioè dal magazzino in Germania. Spedizione mi pare 15 euro arriva in tre giorni e niente dogana. |
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
T4R
Utente Master
Campania
3560 Messaggi |
Inserito il - 14/11/2010 : 13:16:17
|
FERMO non collegarli così!!!!!!!!!!!!!
Tra poco (è pronta la pasta) ti potrò spiegare meglio. |
Cagiva E-lefantino in merittato riposo temporaneo
Decatlhon 9.1 Lmt BBS Work in progress
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 14/11/2010 : 16:54:33
|
@stefno:
Nel tuo schema hai collegato il bilanciamento in parallelo mentre le celle sono in serie, risultato...grande BOOM !!!!
Non puoi collegartìli così, ci sarebbe un corto fra diverse celle.
Alla fine dovrai ottenere 16 collegamenti per il bilanciamento non 6 !!!
Collegamento corretto: (riferito ai cavi di bilanciamento)
Nero di P1 al nero di P4 (filo1)
Giallo di P1 al giallo P4 (filo2)
Verde di P1 al verde di P4....e così via fino a (fili 3-4-5)
rosso di P1 e nero di P2 al rosso di P4 e nero di P5 (filo6)
poi continuerai con giallo di P2 al giallo di P5......fino (fili 7-8-9-10)
rosso di P2 e nero di P3 al rosso di P5 e nero di P6 (filo 11)
continuando con giallo di P3 con giallo di P6....fino...(fili 12-13-14-15)
rosso di P3 con rosso di P6 (filo 16)
La tua soluzione andrebbe bene solo se vuoi caricare i 6 pacchi assieme con un bilanciatore/caricatore a 6 canali MA RICOLLEGANDO IN PARALLELO ANCHE I CAVI DI POTENZA e lasciando scollegati TUTTI i cavi bilanciamento quando i cavi di potenza sono in serie.
In pratica P1 deve andare in parallelo a P4, P2 a P5 e P3 a P6.
Se ho tempo faccio anche il disegno. |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
stefno
Utente Attivo
Lazio
614 Messaggi |
Inserito il - 18/11/2010 : 00:11:18
|
Mi sembrava troppo facile... però avevo forti dubbi e per questo ho fatto un disegno accurato ed ho chiesto lumi!
@ tittopower: forse non ho capito completamente, però così avrei un cavo bilanciamento 15s per il quale non trovo facilmente un bilanciatore (credo che al massimo arrivino a 10s, e poi in casa ho già un 8s).
Mi vengono in mente due alternative:
A) faccio il cavo bilanciatore 5s come disegnato sopra, scollegando però i cavi di potenza prima di connetterlo.
B) riconfiguro il pacco facendo prima i paralleli e poi le serie, preparo tre cavetti bilanciatori 5s per pacchi a 2 a 2 e bilancio in tre round. |
Rockrider 9.1 con BPM2 HS @ 55V 40A Max, 15s2p LiPo.
Brompton M3L con kit Freedomebikes @ 36V LiIon Alcedo.
Brompton M2E con kit Freedomebikes.
Hoptown con SWHX posteriore @ 36V LiIon Alcedo.
Rampichino acciaio con Bafang 250W Front @ 24V LiIon Dennj. |
|
|
|
tittopower
Utente Senior
Emilia Romagna
1594 Messaggi |
Inserito il - 18/11/2010 : 20:03:46
|
Si io ho ragionato per un pacco da 15 in cui non staccare nulla...ma come dici tu al momento non mi sembra esistano caricatori a 15 celle con bilanciamento.
Nel tuo caso penso sia meglio che parallelizzi P1-P4...P2-P5...P3-P6 epoi carichi in 3 volte STACCANDO i cavi di potenza. |
Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque |
|
|
|
Bentax
Utente Senior
1559 Messaggi |
Inserito il - 19/11/2010 : 11:51:10
|
per caricare tutto insieme dovresti mettere tutti i pacchi singoli in parallelo tra loro (e solo in parallelo). così puoi usare il cavo bilanciatore che hai disegnato. come diceva ettore. poi vedi bene che alimentatore ti serve. se imposti 1A in realtà sono 6. a me con 1A in carica l'alimentatore prende 2,5A effettivi quindi nel tuo caso sono 15A. ce la dovrebbe fare un alimentatore abbastanza comune.
|
e-bikes:
1. MTB Cannondale Jekyll (bbs02 750W centrale)
2. Dahon Jetstream P8 (ex 'motorino') - muscolare
3. city bike - muscolare (da rimettere a posto)
4. Cinzia Car bike (ex rubata, da rimettere a posto) - muscolare |
|
|
| |
