demo8cyclone
Nuovo Utente
7 Messaggi |
 Inserito il - 29/05/2013 : 21:23:44
|
Salve a tutti,
sto cercando di collegare un controller kelly KBS48121L,50A,24-48V ad un cyclone 1200 ma non ho idea di come collegare ne la manetta dell'accelleratore ne il cavetto delle fasi.

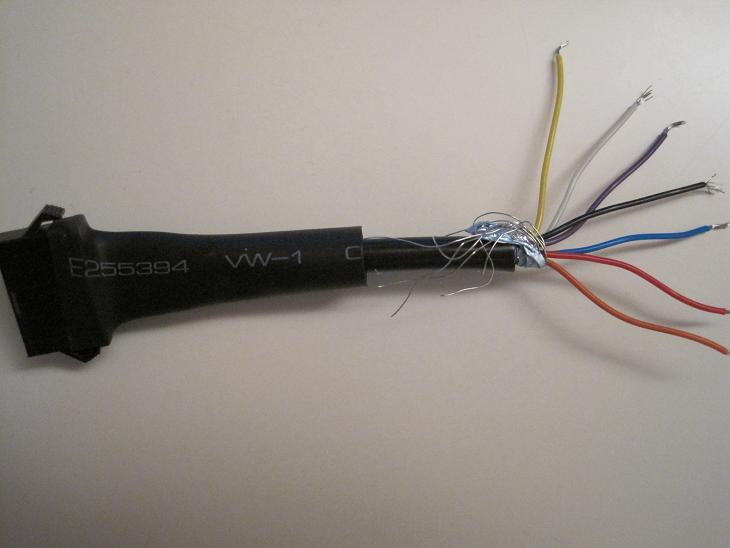

La foto si riferisce allo spezzone del cavetto che esce dal controller del cyclone.
Immagine:
34,16 KB
Qualcuno sa darmi una mano?
|
|
|
demo8cyclone
Nuovo Utente
7 Messaggi |
Inserito il - 29/05/2013 : 21:33:13
|

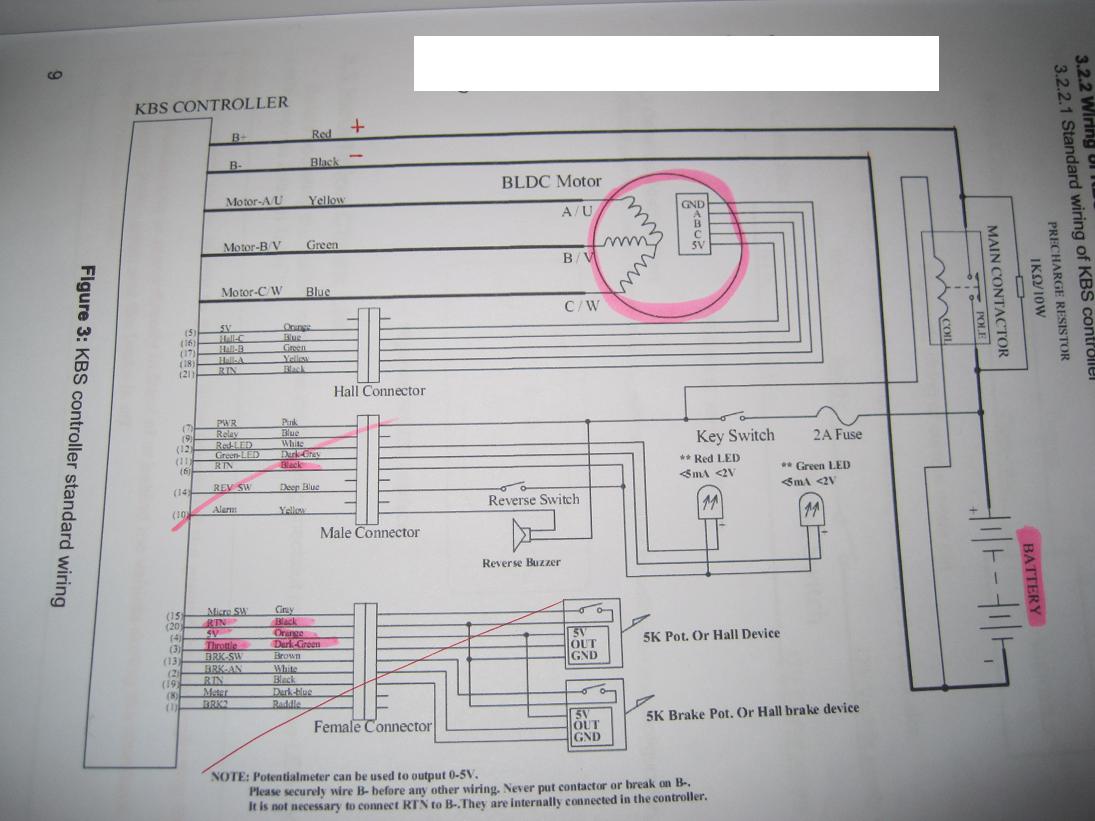

Questo è lo schema della kelly.....
In pratica devo capire come collegare Hall connector e la manetta.... prima di bruciare tutto...
Immagine:
104,72 KB |
 |
|
|
elle
Utente Master
fondatore
17605 Messaggi |
Inserito il - 29/05/2013 : 22:05:50
|
prova a chiedere su http://potenzaelettrica.forumfree.it/
|
l.
giant lafree, 2006 - brompton M3L, 2007 - flyer T8, 2008 - xootr swift, 2009 - specialized tricross, 2012 - tag egolite, 2014 |
|
|
|
MilleMiglia
Utente Master
Liguria
6810 Messaggi |
Inserito il - 30/05/2013 : 00:37:10
|
Kelly-Cyclone è un'accoppiata che a memoria non ricordo.... ma mi dà l'idea di "birichina".... |
In Vino Rident Omnia |
|
|
|
demo8cyclone
Nuovo Utente
7 Messaggi |
Inserito il - 30/05/2013 : 08:41:58
|
Ok proverò a chiedere anche li.... speriamo bene! |
|
|
|
Barba 49
Utente Master
Toscana
36481 Messaggi |
Inserito il - 30/05/2013 : 11:33:36
|
Mi pare di ricordare che l'unico controller adatto ai Cyclone (oltre naturalmente quello originale) fosse proprio il Kelly, quindi dovrebbe andare bene.
Per i collegamenti quoto Elle, li ci sono varie esperienze!  |
|
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 30/05/2013 : 14:10:46
|
Si, il controller Kelly è compatibile col Cyclone ed è anche venduto sul sito.
http://www.cyclone-tw.com/order-3chain.htm
Per i collegamenti potresti anche chiedere a Paco di Cyclone-Taiwan sales@cyclone-tw.com oppure a kellycontroller.com
SuperZ83 ha accoppiato il Cyclone a questo controller.
http://www.jobike.it/forum/topic.asp?ARCHIVE=true&TOPIC_ID=7559&whichpage=3 |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
demo8cyclone
Nuovo Utente
7 Messaggi |
Inserito il - 30/05/2013 : 20:11:46
|
Grazie mille. proverò a chiedere ad entrambe e vedere cosa mi dicono.
Comunque ho visto che su potenzaelettrica c'è chi lo ha fatto di recente... provo a dare un'occhiata.
Per il momento ho smontato il movimento centrale della demo8 e sto facendo fare la staffa in inox per il montaggio.
Come batterie ho preso 4 pacchi da 6s 8000mah nanotech in modo da fare un pacco da 48v 16ah.
In tutto sono 4,5 kg è mezzo da cacciare in zaino.
http://www.hobbyking.com/hobbyking/store/__18210__turnigy_nano_tech_8000mah_6s_25_50c_lipo_pack.html |
|
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 30/05/2013 : 22:27:45
|
Si lo so, su "Potenza elettrica", Plinius lo ha fatto recentemente.
Anch'io sono registrato sul forum. |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
Barba 49
Utente Master
Toscana
36481 Messaggi |
Inserito il - 30/05/2013 : 22:48:47
|
| Meglio sarebbe se tu usassi quattro pacchi da 7S, le batterie agli ioni di litio da 48V sono formate da 14 celle in serie e non da 12... Abbassando la tensione da 58,8V a 50,4V si perdono prestazioni e autonomia. |
|
|
|
demo8cyclone
Nuovo Utente
7 Messaggi |
Inserito il - 31/05/2013 : 11:43:57
|
Ormai ho preso i 4 pacchi da 6s nanotech 25-50c di scarica........ se come dici il calo di tensione è significativo vorrà dire che il prossimo pacco lo farò con quelle da 7s anche se dubito ci siano pacchi da 8000 mah con 7 celle... grazie per la dritta comunque |
|
|
|
Barba 49
Utente Master
Toscana
36481 Messaggi |
Inserito il - 31/05/2013 : 13:54:07
|
Diciamo che 8,4V di differenza non sono noccioline, anche se con un motore centrale la cosa si nota meno, basta allungare i rapporti per ottenere la stessa velocità.
Se tu avessi avuto un motore nel mozzo la differenza sarebbe stata rilevante! |
|
|
|
demo8cyclone
Nuovo Utente
7 Messaggi |
Inserito il - 02/06/2013 : 19:43:55
|
Comunque nella peggiore delle ipotesi penso si possano aggiungere 2 pacchi 2s da 8.000mah.... butterei su un altro kg nello zaino ma metterei in parallelo 6s+6s+2s= 14s 8ah per un totale di 14s 16ah..... starei sui 5.5-6kg compreso zainetto ultra light.
Da hobby king germania ne hanno che con una scarica continua a 30c.... più che sufficiente direi. |
|
|
|
demo8cyclone
Nuovo Utente
7 Messaggi |
Inserito il - 02/06/2013 : 19:46:23
|
| il problema più grande attualmente è che mi facciano sta benedetta staffa per montare il motore sulla demo8 e capire come cavolo si fa a collegare la kelly al cyclone!!! |
|
|
|
Barba 49
Utente Master
Toscana
36481 Messaggi |
Inserito il - 02/06/2013 : 23:52:06
|
Non hai ricevuto nessun aiuto dagli utenti dei due forum?  |
|
|
|
Giuliano67
Utente Normale
Lombardia
77 Messaggi |
Inserito il - 18/06/2013 : 10:44:40
|
devi guardare sul sito della cyclone. hanno due modelli compatibili il kbs ed il keb. il keb è però piuttosto grande anche se raccomandata da kelly stessa per quel motore. c'è tutto lo schema di collegamento ed è molto semplice e credo che loro vendano anche i cablaggi fatti se ti dovesse servire. attenzione... per i cavi che escono dal cyclone non fare riferimento ai colori che vengono soventemente cambiati ma al numero di PIN... pensa che in qualche caso usano il rosso per la massa!
. se guardi bene lo spinotto dal dietro noterai che ci sono dei microscopici numerini. |
