fk100extreme
Utente Normale
Veneto
62 Messaggi |
 Inserito il - 29/05/2014 : 23:46:48
|

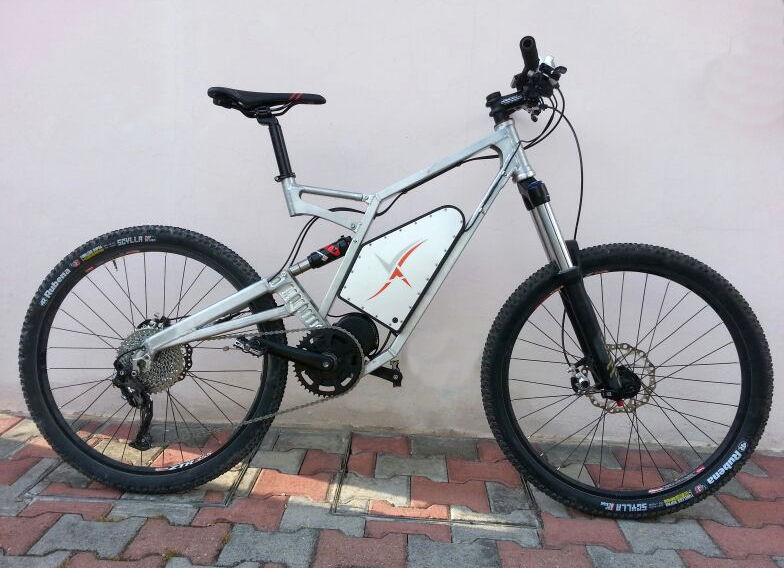

Salve a tutti, ecco la mia nuova bici. E' stata costruita tutta ex novo attorno al Bafang centrale. Avevo tre obiettivi; 1) silenziosità 2) riduzione dei pesi 3) migliorare l'estetica.
I primi due di sicuro li ho raggiunti.
Immagine:
89,01 KB
|
|
|
MilleMiglia
Utente Master
Liguria
6814 Messaggi |
Inserito il - 30/05/2014 : 00:01:36
|
Ti si vede poco sul forum, però caspita, quando spunti tiri fuori dal cilindro dei pezzi da novanta! Complimenti a te e a chi ti ha aiutato col telaio!
Curiosità... che batterie hai usato? |
In Vino Rident Omnia |
 |
|
|
Stefanschen
Utente Master
Veneto
2058 Messaggi |
Inserito il - 30/05/2014 : 09:12:04
|
OOOSTIA!!!
Che meraviglia...
Bravo!!
(perchè avvitato il supporto sella?) |
"Chi non ride mai non è una persona seria" (F.F.Chopin)
SpeedUp Maker
www.speedfun.bike
www.speedup.bike
|
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 30/05/2014 : 10:12:11
|
Bravo,veramente una bella bipa
Saluti |
|
|
|
fk100extreme
Utente Normale
Veneto
62 Messaggi |
Inserito il - 30/05/2014 : 10:24:09
|
Ciao a tutti. E' vero sono poco attivo nel forum ma vi seguo giornalmente. In particolare rompo le scatole a diverse persone molto più esperte di me e che scrivono sul forum. Devo ringraziare in particolare il Barba, con il quale mi sono rapportato spesso e che mi ha dato mille consigli. Creatina82 che mi ha allestito la batteria, Windsurfer per i consigli e per avermi procurato il pignone da 42, Daniele Consolini per la consulenza a livello batterie e Marco (di cui non ricordo il nome in codice) per la programmazione software del motore.
Ecco alcune informazioni:

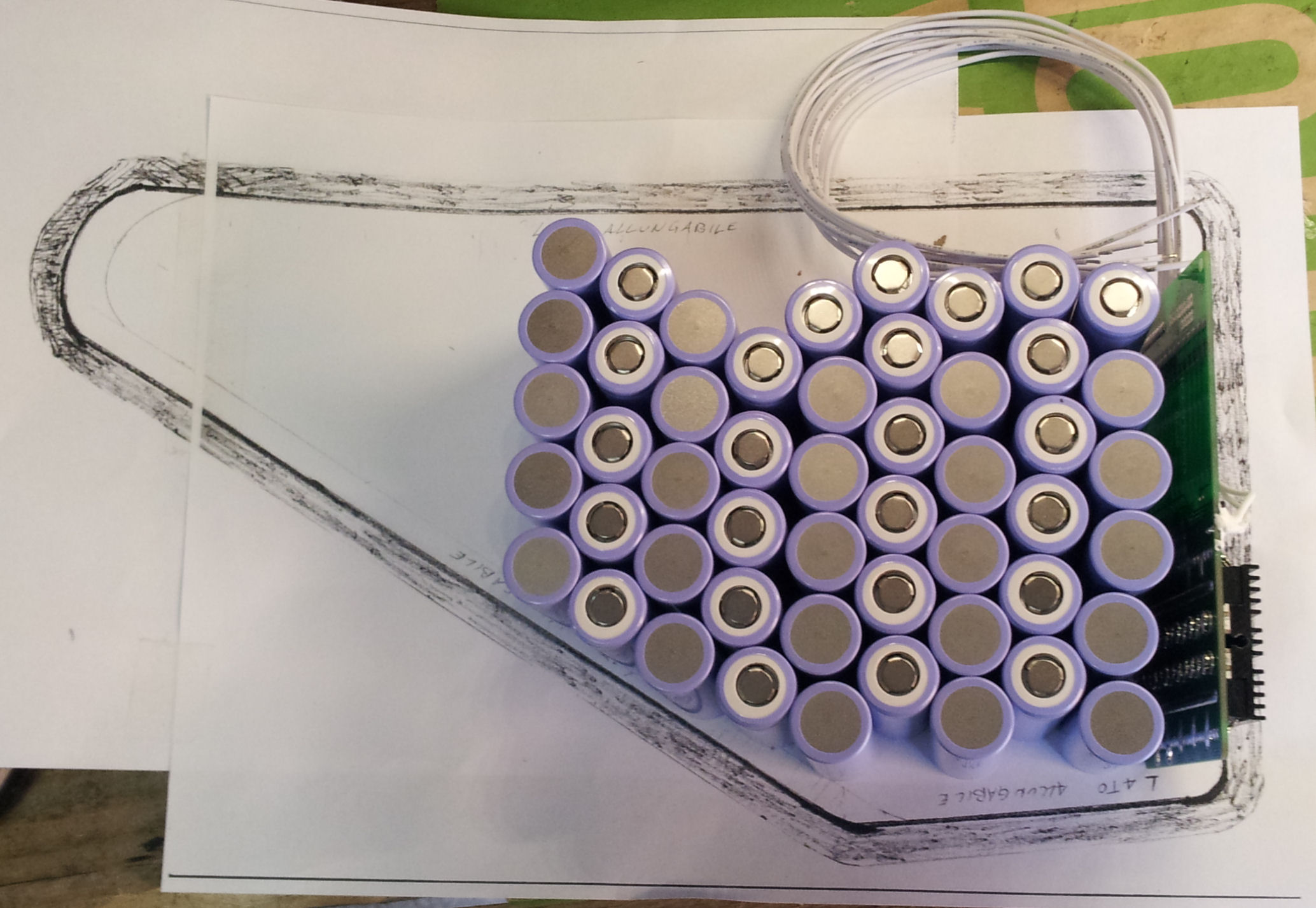

Batteria: E'una 36 V 14.5 Ah costituita da 50 celle ricaricabili Li-Ion Samsung INR18650-29E 3.7V 2900 mAh / 3C
Il contenitore è stato realizzato scavando scarto di un pezzo di legno venghè donatomi da un mio amico falegname e due fianchi sono in alluminio. Il legno poi è stato rivestito in finta fibra di carbonio.
Il contenitore raggruppa al suo interno anche tutti i cavi in dotazione al motore. In ogni caso è stato realizzato per contenere un 20Ah.
Motore : Bafang BBS1 350 watt 18 Ah modificato nel software.
Corona anteiore da 42 denti by Alcedo
Cambio: ho sostituito l'ultimo pignone mettendone uno da 42 denti acquistato negli USA da windsurfer.
Telaio: E' stato una vera odissea ed è stato realizzato con i profili che ci erano rimasti. Diciamo che non è proprio del tutto fedele al disegno iniziale. Sono stati fatti molti compromessi per questioni economiche. Sto già lavorando ad un altro telaio con già 7 modifiche approvate. L'unico problema è reperire i profili di alluminio.
Il peso del telaio compreso l'ammortizzatore posteriore è di 4kg e 60 grammi.
| Stefanschen ha scritto:
OOOSTIA!!!
Che meraviglia...
Bravo!!
(perchè avvitato il supporto sella?)
|
Immagine:
353,78 KB |
|
|
|
T4R
Utente Master
Campania
3561 Messaggi |
Inserito il - 30/05/2014 : 10:50:24
|
Naturalmente complimenti, ma oramai da te non ci aspettiamo niente di meno.
Quali sono le modifiche software al motore di cui parli?
Saluti Pino |
Cagiva E-lefantino in merittato riposo temporaneo
Decatlhon 9.1 Lmt BBS Work in progress
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
Rotolone
Utente Senior
Campania
1256 Messaggi |
Inserito il - 30/05/2014 : 11:02:01
|
Complimenti bella realizzazione, certo io sarei riuscito a fare di meglio............
Immagine:
|
Raleigh Dover 3-G Nexus (venduta)
Raleigh STOKER DD
Raleigh Dover DELUXE 7. |
|
|
|
Bentax
Utente Senior
1559 Messaggi |
Inserito il - 30/05/2014 : 11:07:17
|
| un gran lavoro ! complimenti |
e-bikes:
1. MTB Cannondale Jekyll (bbs02 750W centrale)
2. Dahon Jetstream P8 (ex 'motorino') - muscolare
3. city bike - muscolare (da rimettere a posto)
4. Cinzia Car bike (ex rubata, da rimettere a posto) - muscolare |
|
|
|
Creatina82
Utente Medio
423 Messaggi |
Inserito il - 30/05/2014 : 11:47:12
|
Che bello vederla finita.
Complimenti,
Un vero capolavoro. |
Progettazione e assemblaggio mid-drive kit + batterie con servizio assistenza.
http://www.jackbike.tk |
|
|
|
alexbike
Utente Senior
Campania
1249 Messaggi |
Inserito il - 30/05/2014 : 12:17:23
|
Quasi perfetta!
L'unica cosa che cercherei di modificare è l'integrazione della batteria nel telaio.. e magari una corona con meno denti... poi la puoi mandare in produzione in serie, complimenti!! :) |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 30/05/2014 : 13:34:18
|
Sempre grandi realizzazioni!
...se si integra un po' meglio la batteria é perfetta!!!! |
Un viaggio in bicicletta libera l'anima |
|
|
|
plinius
Nuovo Utente
Friuli-Venezia Giulia
47 Messaggi |
Inserito il - 30/05/2014 : 19:10:55
|
| complimentiper la realizzazione artigianale.La modifica al software secondo te ha cambiato di molto le prestazioni del motore?? |
|
|
|
octopus
Utente Attivo
924 Messaggi |
Inserito il - 30/05/2014 : 20:20:28
|
bellissima!
la curva del contenitore in alto replica perfettamente quella del teleaio, molto armonioso.
forse però il pacco batterie un pò più grande da stare ad un paio di cm dal telaio riempiva meglio, oltre non saprei dirti per l'estetica! |
|
|
|
mistic982
Utente Medio
Basilicata
234 Messaggi |
Inserito il - 31/05/2014 : 00:37:20
|
| Veramente eccezionale!! che peso hai raggiunto?? se ti sei contenuto nei 16 kg potresti realmente avviare una produzione in serie e venderne tante :) |
B'TWIN ORIGINAL 5
bafang mid motor 250W 36V
Nata il 01/09/2013.
19/10/2014 2600km
0.01€/km
ZAFIRA 1.7 CDTI 110CV 0,267505€/km
SMART PASSION CDI 41CV 0,170418€/km |
|
|
|
Adriano Gecchelin
Utente Senior
1260 Messaggi |
Inserito il - 31/05/2014 : 13:10:26
|
Mi piace perchè il motore lo hai messo in alto.. al riparo dalle botte.
Hai postato solo una foto; non si vede la linea catena che è stata il principale cruccio di questo motore.. Il bosch è montato tutto spostato verso sinistra e quindi non presenta questo problema con il cambio a 10 rapporti. Io ho montato un cambio a 8 rapporti, tanto va bene lo stesso con ruote da 26. Potresti prevedere anche un telaio solo front... la leggerezza che ha lo rende divertente negli usi non estremi. |
|
|
|
fk100extreme
Utente Normale
Veneto
62 Messaggi |
Inserito il - 31/05/2014 : 16:16:43
|

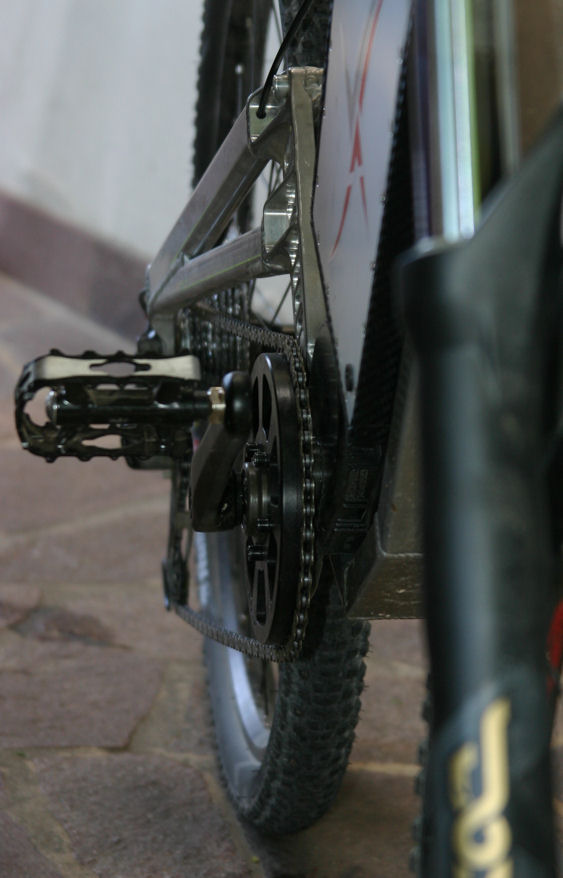

Ciao Adriano, non riesco a fare una foto decente della bici dove si possa vedere bene la linea catena, questo perché la struttura del carro posteriore non permette di vedere la corona. Ti allego quindi una foto con vista frontale. proprio per ridurre questo problema il telaio è stato fatto con un movimento centrale da 68 anziché quello standard da 73 mm. Quindi qualcosa ho recuperato. La corona di Alcedo da poi un ulteriore aiuto in tal senso. Io ho montato un cambio XT a 10 rapporti. L'allineamento perfetto avviene con il terzo pignone.
L'ultimo pignone è stato sostituito con uno da 42 denti. Quindi in certi momenti abbiamo un rapporto 1/1 e la bici sale che è un piacere.
Ne approfitto per rispondere anche a chi mi chieda se valeva la pena cambiare il software originale;
Il cambio di software lo consiglio vivamente a chi volesse fare un uso veramente off road della bici . Per prima cosa con il software originale è impossibile sfruttare tutta la potenza del motore, (nel mio caso i quasi 640 watt )se non utilizzando l'acceleratore che io non gradisco.
C'è poi il problema legato al fatto che la potenza viene erogata in relazione alla cadenza di pedalata . Nel versione originale il motore eroga più potenza a bassi regimi di pedalata e la toglie ad alte cadenze.
Questo va in contrasto con l'utilizzo off road della bici. In salite impegnative io devo mantenere 65/70 giri al minuto anche per una questione di equilibrio (effetto giroscopico) ed è proprio in questa situazione che il motore mi toglie assistenza.
Con la nuova programmazione io mi trovo ad avere invece 9 livelli di potenza pre-assegnata. Ad esempio nel primo livello posso mettere 80 watt, nel secondo 150 e così via fino al nono con 640watt. L'intervallo di potenza lo posso decidere io in fase di programmazione in base alle mie esigenze. Comunque ho chiesto a Marco (signo82) di spiegare per bene come avviene il tutto. Nei prossimi giorni farà un post dedicato a questo. Personalmente mi trovo benissimo con questo sistema.
Per quanto riguarda una bici solo front ci stiamo già lavorando. L'impatto visivo della batteria sarà più ridotto.
Ciao Nicola
| Adriano Gecchelin ha scritto:
Mi piace perchè il motore lo hai messo in alto.. al riparo dalle botte.
Hai postato solo una foto; non si vede la linea catena che è stata il principale cruccio di questo motore.. Il bosch è montato tutto spostato verso sinistra e quindi non presenta questo problema con il cambio a 10 rapporti. Io ho montato un cambio a 8 rapporti, tanto va bene lo stesso con ruote da 26. Potresti prevedere anche un telaio solo front... la leggerezza che ha lo rende divertente negli usi non estremi.
|
Immagine:
70,36 KB |
|
|
|
tiziwind
Utente Normale
Liguria
86 Messaggi |
Inserito il - 31/05/2014 : 17:21:44
|
| che dire...veramente un bel lavoro....sei un grande...dicci il peso....siamo curiosi... |
Condividere fa si che la conoscenza si espanda a macchia d'olio...grazie internet
tiziwind |
|
|
|
Adriano Gecchelin
Utente Senior
1260 Messaggi |
Inserito il - 31/05/2014 : 20:07:52
|
Lo sblocco del motore lo rende estremamente godibile in salita anche con il 250w; avendo un bosch e un bafang posso fare tutti i confronti che voglio anche se le mie impressioni le tengo per me. Io non sono un tecnico ma uno sforzo (visto che il telaio progettato su misura per questo motore) lo farei per spostare il motore fuori asse in modo da mettere una corona standard: poi uno si monta la corona che vuole a seconda dei percorsi che vuole fare. Può anche essere che sparo c...te . |
|
|
|
tiziwind
Utente Normale
Liguria
86 Messaggi |
Inserito il - 01/06/2014 : 01:00:01
|
| Bè sarebbe bello ,invece,che condividessi con noi le tue impressioni...che differenze trovi tra i due motori? |
Condividere fa si che la conoscenza si espanda a macchia d'olio...grazie internet
tiziwind |
|
|
|
Dasti
Utente Master
Liguria
20991 Messaggi |
Inserito il - 01/06/2014 : 03:24:51
|
 |
Road Bike 28" Olmo Mod. Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" Francesco Moser Mod. San Cristobal
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione).
City Bike aluminium 28" MBM Voyager, Cute Q-100.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Folding Bike Brompton A Line
LiFePO4 (dal 03/10/2007).
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità) |
|
|
|
Adriano Gecchelin
Utente Senior
1260 Messaggi |
Inserito il - 01/06/2014 : 07:56:06
|
Per godibile intendo che si fanno salite ripide senza sforzo..
il bbs01 non ha il sensore di sforzo e quindi va in base al cambio e al livello di assistenza. Io mi godo se non sforzo . Non faccio confronti perchè il concetto di mtb è molto ampio.. a me basta una bici front con ruote da 26 per i miei percorsi e anche il Bosch ha quella conformazione. Le salita non sono un problema.. io ho paura delle discese; tengo famiglia e anni 52 e non ho voglia di spaccarmi in mezzo ai sassi. |
|
|
|
Daniele Consolini
Utente Master
Lombardia
4753 Messaggi |
Inserito il - 01/06/2014 : 09:28:02
|
| Anche io son molto interessato al confronto cyclone ed 8fun! |
Un viaggio in bicicletta libera l'anima |
|
|
|
signo82
Utente Medio
Veneto
259 Messaggi |
Inserito il - 01/06/2014 : 10:28:44
|
Ringrazio fk100extreme per la citazione. Alla fine è uscita proprio una bella MTB!!
Riassumo in breve la modifica, sperando di essere chiaro.
Tramite display c'è la possibilità di scegliere il livello di assistenza da 1 a 9.
Ad ogni livello è associata una potenza erogata da motore senza alcun vincolo della pedalata.
Qui sotto una delle curve di erogazione del motore.
Immagine:
29,59 KB
Lo scarto tra i vari livelli è studiato per poter sentire ad ogni cambio di livello un aumento o diminuzione di assistenza.
Per capirsi se sono a livello 1 con 70w probabilmente si viaggia a circa 20km/h. Bastano pochi watt in più per sentire un maggiore aiuto e/o aumentare la velocità.
Se sono in salita già a livello 6 (215w) se aumentassi anche qui di 20w non mi accorgerei della differenza. Per questo il gap tra il livello 6 e 7 è di circa 50w.
La curva di erogazione tiene conto della diversa potenza necessaria per raggiungere determinate velocità o superare diverse pendenze. In questo modo si riesce a regolare il proprio apporto muscolare in modo molto preciso.
Cosi anche per fare giri lunghi si ha la possibilità di dosare finemente l'erogazione di potenza.
E' un po come i vecchi sistemi a tre posizioni. 30-60-100% solo che al posto di 3 sono 9 livelli e non sono proporzionali, ma regolati molto più sull'utilizzo reale.
A breve anche una piccola modifica sulla risposta in partenza. Più o meno dolce.
Stay tuned!!
|
|
|
|
seduto
Utente Medio
151 Messaggi |
Inserito il - 01/06/2014 : 10:32:08
|
| Veramente splendida! Complimenti! |
|
|
|
fk100extreme
Utente Normale
Veneto
62 Messaggi |
Inserito il - 01/06/2014 : 14:28:26
|
Ciao, il peso complessivo è di 22 Kg.
Il telaio pesa 4kg
Motore circa 4Kg
Batterie + case 2.8 kg
| tiziwind ha scritto:
che dire...veramente un bel lavoro....sei un grande...dicci il peso....siamo curiosi...
|
|
|
|
| |
