 come mai i sensori PAS non lavorano?
 Nuova Discussione  Rispondi
 Versione Stampabile Bookmark this Topic Aggiungi Segnalibro
I seguenti utenti stanno leggendo questo Forum Qui c'è:
Autore Discussione Precedente Discussione Discussione Successiva

garman1987
Utente Medio



Piemonte


106 Messaggi

Inserito il - 07/08/2017 : 22:36:52  Mostra Profilo  Visita l'Homepage di garman1987 Invia a garman1987 un Messaggio Privato  Rispondi Quotando
ciao a tutti,
è la prima volta che mi capita di non veder funzionare due sensori pas su una centralina nuova di pacca... la bici in questione è la Frisbee eco mobility con motore 250w a spazzole, avrà circa 10 anni. Ha due sensori pas montati sulla ruota posteriore, quindi ovviamente due dischetti magnetici (perchè tutte le bici del mondo usano 1 pas , mentre la frisbee ne usa 2?)

Comunque, dalla centralina l'uscita PAS è di colore nero-rosso-giallo.

La bici ha come spinotto del pas n.1 : nero,bianco,giallo,marrone
spinotto del pas n.2 : giallo, rosso, verde.

-prova connessione pas n.2:

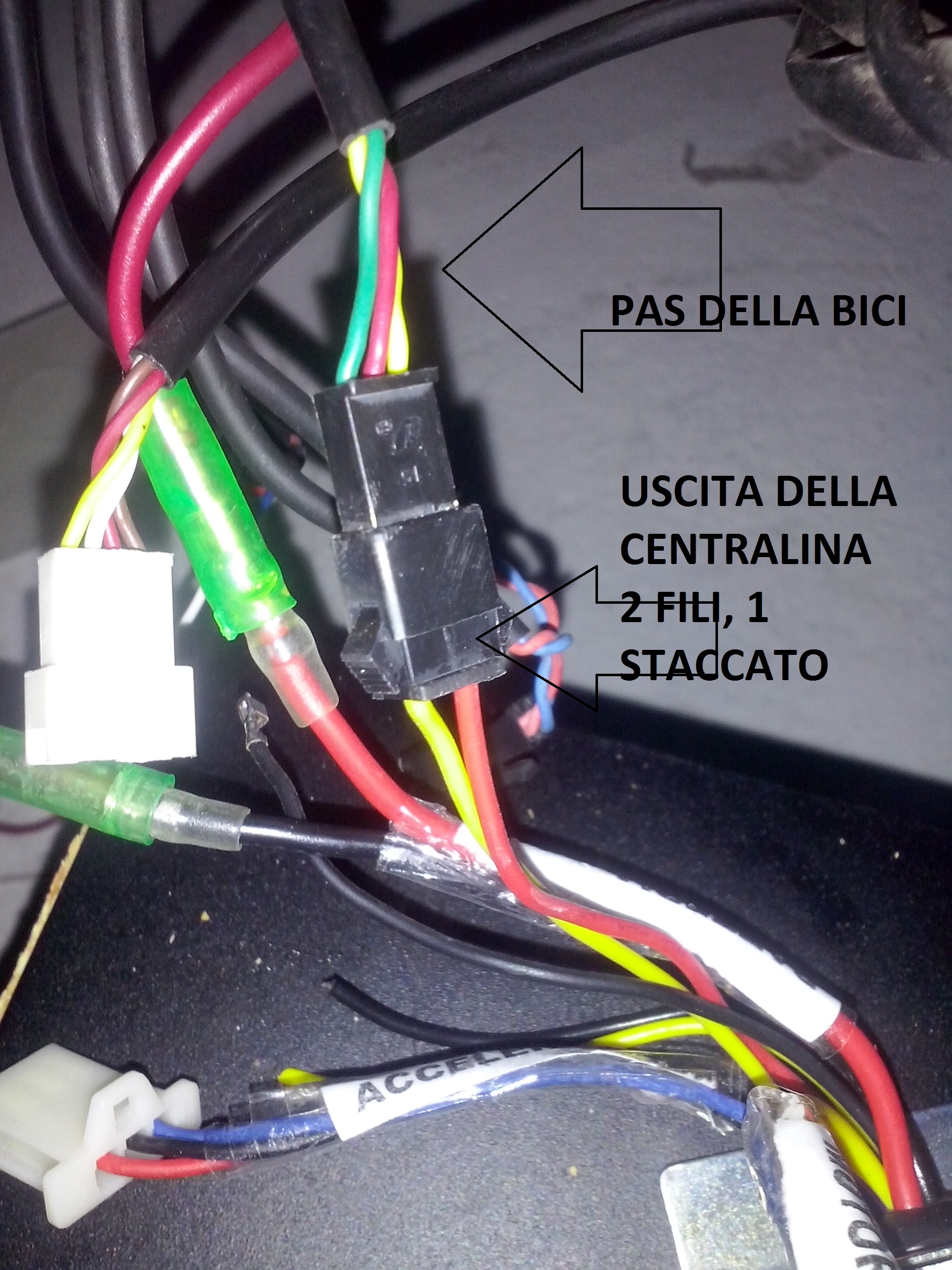

Ora, se io connetto i fili come nella foto allegata, il motore schizza a tutta velocità senza che io tocchi i pedali.

Ora, tutte le altre combinazioni di fili, sia che ne connetta 2 o che li connetta tutti e 3 , non fanno agire il PAS. Premetto che in tutti i tentativi ho fatto girare bene il disco magnetico, e che il PAS è vicinissimo al disco magnetico (1mm di luce).

-prova connessione pas n.1:

Risultati identici. Qual è la logica corretta per testare i PAS?

Grazie a chi mi aiuterà :(


Immagine:

1267,9 KB

pixbuster
Amministratore

fondatore



Veneto


12251 Messaggi

Inserito il - 07/08/2017 : 23:00:57  Mostra Profilo Invia a pixbuster un Messaggio Privato  Rispondi Quotando
Ciao
E' una bipa molto datata ed effettivamente una serie iniziale montava due dischetti (e due sensori)
Immagino che tu debba sostituire i sensori che non funzionano più
Ma per farlo devi usare i componenti originali che erano privi di circuiti logici interni (come hanno i sensori attuali)
Ovvero dovresti farti mandare dalla Frisbee i ricambi originali per quella serie





Pix su Frisbee Atlas, su pieghevole 20" Kawasaki con kit Bafang centrale e su Cargo muscolare "artigianale"
Torna all'inizio della Pagina

garman1987
Utente Medio



Piemonte


106 Messaggi

Inserito il - 07/08/2017 : 23:07:57  Mostra Profilo  Visita l'Homepage di garman1987 Invia a garman1987 un Messaggio Privato  Rispondi Quotando
grazie, in alternativa potrei mettere un sensore moderno, svitare quello originale e adattarglielo! Almeno eviterei fastidi.. forse ne ho uno in garage, comprarlo viene sulle 20 euro :/

Non so se intuisco bene, ma la centralina originale delle Frisbee aveva un circuito differente da quelle moderne, per questo io oggi non vedo il PAS azionarsi?? magari non è neppure rotto, la colpa potrebbe essere un guasto alla centralina di serie.


Modificato da - garman1987 in data 07/08/2017 23:16:44
Torna all'inizio della Pagina

pixbuster
Amministratore

fondatore



Veneto


12251 Messaggi

Inserito il - 07/08/2017 : 23:18:32  Mostra Profilo Invia a pixbuster un Messaggio Privato  Rispondi Quotando
Si, era diversa innanzitutto perchè aveva un motore a spazzole (perciò centralina completamente diversa)

Per controllare il funzionamento dei sensori è un pò complicato

Dovresti trovare il + e il - (5V) dei connettori che escono alla centralina (fili nero e rosso ma sull'altro non so identificarli)
poi dovresti collegare i relativi fili nero e rosso (cioè il + e il -) a questo connettore senza collegare altri fili

e alla fine dovresti vedere se fra il meno e il filo (o i due fili) liberi la tensione varia da zero a 5 volt facendo girare i pedali (molto lentamente)



Si, è un casino !




Pix su Frisbee Atlas, su pieghevole 20" Kawasaki con kit Bafang centrale e su Cargo muscolare "artigianale"
Torna all'inizio della Pagina

blindo7
Utente Master



Lazio


3963 Messaggi

Inserito il - 08/08/2017 : 10:02:28  Mostra Profilo  Visita l'Homepage di blindo7 Invia a blindo7 un Messaggio Privato  Rispondi Quotando
forse uno dei due sta sulla ruota ed è un sensore di velocita e lavora ad impulsi
l'altro sta sulla corona ed è un vecchio modello lavora con tensione crescente da 0 a 5v

ma perchè hai cambiato la centralina,che guasto aveva?

https://www.instagram.com/enerlab.it/
Torna all'inizio della Pagina

garman1987
Utente Medio



Piemonte


106 Messaggi

Inserito il - 08/08/2017 : 11:52:35  Mostra Profilo  Visita l'Homepage di garman1987 Invia a garman1987 un Messaggio Privato  Rispondi Quotando
pixbuster ha scritto:

Si, era diversa innanzitutto perchè aveva un motore a spazzole (perciò centralina completamente diversa)

Per controllare il funzionamento dei sensori è un pò complicato

Dovresti trovare il + e il - (5V) dei connettori che escono alla centralina (fili nero e rosso ma sull'altro non so identificarli)
poi dovresti collegare i relativi fili nero e rosso (cioè il + e il -) a questo connettore senza collegare altri fili

e alla fine dovresti vedere se fra il meno e il filo (o i due fili) liberi la tensione varia da zero a 5 volt facendo girare i pedali (molto lentamente)



Si, è un casino !





Non così complesso, con un tester posso fare la prova domattina e dirti qualcosa! proverò nel frattempo un pas nuovo. E' importante secondo me saper testare i sensori...
Torna all'inizio della Pagina

garman1987
Utente Medio



Piemonte


106 Messaggi

Inserito il - 08/08/2017 : 11:57:44  Mostra Profilo  Visita l'Homepage di garman1987 Invia a garman1987 un Messaggio Privato  Rispondi Quotando
blindo7 ha scritto:

forse uno dei due sta sulla ruota ed è un sensore di velocita e lavora ad impulsi
l'altro sta sulla corona ed è un vecchio modello lavora con tensione crescente da 0 a 5v

ma perchè hai cambiato la centralina,che guasto aveva?


Non si avviava.. la batteria era nuova e testata, perciò il dubbio permaneva su PAS e centralina. Il fatto è che l'unità di comando della Frisbee è un gruppo di fili pazzesco che collega 2 centraline differenti: una con la classica forma , l'altra a forma di scatola nera metallica cubica.

Perchè diventare scemi se si può adoperare componenti moderni per far ripartire la bici? P.S. motore va, l ho provata con un mio acceleratore.
Probabilmente è come dici tu : lato sinistro: pas 3 fili, lato destro: sensore di velocità 4 fili.

Modificato da - garman1987 in data 08/08/2017 11:59:24
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


33751 Messaggi

Inserito il - 08/08/2017 : 14:14:57  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Puoi usare una centralina moderna per far ripartire la tua bici, ne trovi a decine per pochi soldi solo che siccome servono come ricambio per i monopattini non hanno l'ingresso per il pas.

Ugualmente ti dico che i pas di ultima generazione non funzionano con la tua centralina originale, devi acquistare tutto in ditta.
Torna all'inizio della Pagina

garman1987
Utente Medio



Piemonte


106 Messaggi

Inserito il - 08/08/2017 : 14:55:54  Mostra Profilo  Visita l'Homepage di garman1987 Invia a garman1987 un Messaggio Privato  Rispondi Quotando
Barba 49 ha scritto:

Puoi usare una centralina moderna per far ripartire la tua bici, ne trovi a decine per pochi soldi solo che siccome servono come ricambio per i monopattini non hanno l'ingresso per il pas.

Ugualmente ti dico che i pas di ultima generazione non funzionano con la tua centralina originale, devi acquistare tutto in ditta.


Ho già la centralina moderna, ed è un modello particolare in quanto pur essendo a spazzole, ha il pas! La vende CNCricambi su ebay.
Dato che non sei l'unico a dirmi che il pas originale della Frisbee non decifra la centralina moderna, provo a rimpiazzarlo con un pas moderno. :D
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


33751 Messaggi

Inserito il - 08/08/2017 : 17:26:37  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Sicuramente il pas della Fresbee non va bene su una centralina moderna, la sequenza degli impulsi è sicuramente diversa, la Frisbee aveva un pas che erogava una tensione continua di valore variabile, mentre i pas moderni hanno in uscita un'onda rettangolare con una sequenza che la centralina può elaborare.
Torna all'inizio della Pagina

garman1987
Utente Medio



Piemonte


106 Messaggi

Inserito il - 08/08/2017 : 20:49:43  Mostra Profilo  Visita l'Homepage di garman1987 Invia a garman1987 un Messaggio Privato  Rispondi Quotando
Barba 49 ha scritto:

Sicuramente il pas della Fresbee non va bene su una centralina moderna, la sequenza degli impulsi è sicuramente diversa, la Frisbee aveva un pas che erogava una tensione continua di valore variabile, mentre i pas moderni hanno in uscita un'onda rettangolare con una sequenza che la centralina può elaborare.

Cavolo quante ne sai Barba
