| Autore |
 Discussione  |
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
 Inserito il - 08/09/2021 : 20:21:49
|
Niente, sono tornato alla fidata 20 1b... a parte la velocità e potenza massime, la bici non era godibile. Gia su cavalletto bastava girare i pedali per far partire a tutta forza il motore che con la sola forza dei pedali continuava a girare infinatamente. Su strada al minimo tocco dei pedali il motore partiva con un rumore esagerato, semprava a 18000 giri, non va bene. Ho provato a ridurre il parametro di sensibilità del torsimetro da 67 fino a 30 ma solo con valori bassi si attenua e la bici non va più nulla...
Messa la 20 1b non ha più la superpotenza ma va benissimo... booh |
 |
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 12/09/2021 : 16:56:00
|
| Scusate la domanda forne banale, versione v20.1C nel campoBattery power max (W) 500 vuol dire che il motore diventa 500 watt oppure rimane 250 watt ? se non è cosi per aumentare i watt di un motore nato 250watt come si fa ? |
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 12/09/2021 : 22:33:08
|
| Quella è la corrente massima che è in grado di erogare la batteria, di solito di picco più alta di 500w. La potenza la regoli nel campo degli ampere metti 18 che è il massimo che può dare la centralina. Però poi la batteria deve essere in grado di dare 36x18=648w. |
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 12/09/2021 : 23:23:19
|
Quindi 15 A 250W e 18A 350W ? Vabbè immagino che la batteria durerà di meno se gli ampere aumentano... Invece (motor accelleration) che è impostato a 20 cosa aumenta ? Comunqu grazie
| andrea 104KG ha scritto:
Quella è la corrente massima che è in grado di erogare la batteria, di solito di picco più alta di 500w. La potenza la regoli nel campo degli ampere metti 18 che è il massimo che può dare la centralina. Però poi la batteria deve essere in grado di dare 36x18=648w.
|
|
|
|
|
arny63
Utente Attivo
Emilia Romagna
633 Messaggi |
Inserito il - 13/09/2021 : 09:27:28
|
Motor acceleration
Accelerazione del motore.
Come prima impostazione usare valori bassi, poi se necessario, aumentare gradualmente.
Impostare con attenzione, consapevoli che l’impostazione di un valore più alto del necessario può causare
un maggiore stress alla trasmissione.
Valori consigliati:
motore 36 Volt, batteria 36 volt = 35
motore 36 Volt, batteria 48 volt = 5
motore 36 Volt, batteria 52 volt = 0
motore 48 Volt, batteria 36 volt = 45 j
motore 48 Volt, batteria 48 volt = 35
motore 48 Volt, batteria 52 volt = 30
Marvin le risposte alle tue domande le trovi tutte nella guida alla compilazione in pdf, |
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 13/09/2021 : 19:08:15
|
Ok, grazie.. quindi per avere un motore 250W o 350W si agisce modificando gli ampere da 15 a 18?
| arny63 ha scritto:
Motor acceleration
Accelerazione del motore.
Come prima impostazione usare valori bassi, poi se necessario, aumentare gradualmente.
Impostare con attenzione, consapevoli che l’impostazione di un valore più alto del necessario può causare
un maggiore stress alla trasmissione.
Valori consigliati:
motore 36 Volt, batteria 36 volt = 35
motore 36 Volt, batteria 48 volt = 5
motore 36 Volt, batteria 52 volt = 0
motore 48 Volt, batteria 36 volt = 45 j
motore 48 Volt, batteria 48 volt = 35
motore 48 Volt, batteria 52 volt = 30
Marvin le risposte alle tue domande le trovi tutte nella guida alla compilazione in pdf,
|
|
|
|
|
elinx.
Utente Medio
161 Messaggi |
Inserito il - 14/09/2021 : 14:56:52
|
| marvin ha scritto:
.... quindi per avere un motore 250W o 350W si agisce modificando gli ampere da 15 a 18?
|
Per 250W sono necessari solo circa 7A (250/36) e per 350W solo 10A (350/36).
Il controllore non può fornire più di 18A, al di sopra del quale il motore si ferma.
Tuttavia, questa corrente produce molto calore con 36x18= 650W
Un motore da 36 V con batteria da 36 V può erogare circa 450 W al massimo
Per questo è sufficiente un'impostazione di 12A (450/36). |
Modificato da - elinx. in data 14/09/2021 15:00:47 |
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 14/09/2021 : 17:16:54
|
Non ci ho capito nulla... in poche parole non c'è differenza tra un motore 250 o 350w
| elinx. ha scritto:
| marvin ha scritto:
.... quindi per avere un motore 250W o 350W si agisce modificando gli ampere da 15 a 18?
|
Per 250W sono necessari solo circa 7A (250/36) e per 350W solo 10A (350/36).
Il controllore non può fornire più di 18A, al di sopra del quale il motore si ferma.
Tuttavia, questa corrente produce molto calore con 36x18= 650W
Un motore da 36 V con batteria da 36 V può erogare circa 450 W al massimo
Per questo è sufficiente un'impostazione di 12A (450/36).
|
|
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 14/09/2021 : 21:31:19
|
| Esatto, sono tutti uguali, è solo marketing.... |
|
|
|
elinx.
Utente Medio
161 Messaggi |
Inserito il - 15/09/2021 : 01:15:09
|
| marvin ha scritto:
... non c'è differenza tra un motore 250 o 350w
....
|
|
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 15/09/2021 : 09:44:39
|
Quindi per avere la massima prestazione basta modificare gli ampere da 15 a 18 giusto ? | elinx. ha scritto:
| marvin ha scritto:
... non c'è differenza tra un motore 250 o 350w
....
|
|
|
|
|
|
elinx.
Utente Medio
161 Messaggi |
Inserito il - 15/09/2021 : 12:33:32
|
| marvin ha scritto:
Quindi per avere la massima prestazione basta modificare gli ampere da 15 a 18 giusto ? ....
|
Anche 500W-15A è già nella parte alta. |
Modificato da - elinx. in data 15/09/2021 12:34:22 |
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 15/09/2021 : 19:16:32
|
Praticamente avendo una batteria da 12,5 ah, quanti ampere dovrei impostare ?
| elinx. ha scritto:
| marvin ha scritto:
Quindi per avere la massima prestazione basta modificare gli ampere da 15 a 18 giusto ? ....
|
Anche 500W-15A è già nella parte alta.
|
|
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 15/09/2021 : 20:57:31
|
| metti 18 e basta mica sei obbligato ad andare sempre al massimo livello e tirare il collo al motore... |
|
|
|
elinx.
Utente Medio
161 Messaggi |
Inserito il - 15/09/2021 : 21:06:27
|
| marvin ha scritto:
... batteria da 12,5 ah, quanti ampere dovrei impostare ?
|
Consigli sicuri senza modifiche alla dissipazione del calore:
Batteria 36V: 450W 12A
Batteria 48V: 480W 10A |
Modificato da - elinx. in data 15/09/2021 21:09:50 |
|
|
|
danexh
Utente Medio
Piemonte
144 Messaggi |
Inserito il - 18/09/2021 : 18:22:36
|
mentre stavo fermandomi , il motore ha tentato di andare avanti e l' ho tenuto con i freni.
Risultato il motore non si accende piu' , la batteria non da piu' segni di vita e se provo a collegare un altra batteria al motore mi da una scintilla che temo indichi un corto secco.
Cosa potrebbe essere successo ?
GRAZIE |
bici : decatlon Btwin trekking 520, trasformata in ebike con TSDZ2 250W 36V firmware Mbrusa mb20beta1c - Batteria autocostruita 17.5A 630 W
rockrider 8.0 con tdsz2 flashato Mbrusa 250W 36V
BIPA , telaio ignobile cinese ed economico ( per la moglie ) HUB 250 W su ruota posteriore, batteria autocostruita 14.5 A 520W |
|
|
|
franco2755
Nuovo Utente
Piemonte
5 Messaggi |
Inserito il - 21/09/2021 : 09:16:33
|
stò provando (prima volta) a modificare il mio TSDZ2 con l'ultima versione di mbrusa ma non riesco a caricarla. quando do il via sembra tutto a posto ma dopo un po si blocca mi viene la scritta (program memory fails) ho collegato il programmatore secondo indicazioni trovate in questa discussione ho provato ad invertire i collegamenti dalla foto non è specificato se verso il sensore di velocità o verso il programmatore. allego foto dei collegamenti presi sul sito,il programmatore, e la foto fatta alla schermata di trasferimento dati. grazie a chi vorra aiutarmi
Immagine:
32,52 KB
Immagine:
300,01 KB
Immagine:
577,99 KB |
Modificato da - franco2755 in data 21/09/2021 09:27:08 |
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 21/09/2021 : 12:04:48
|
| Per vedere se ci sono problemi di comunicazione apri stvp e poi premi l`icona read all e vedi se hai errori. Se ci sono hai problemi nel cavo o nella chiavetta |
|
|
|
elinx.
Utente Medio
161 Messaggi |
Inserito il - 21/09/2021 : 18:56:34
|
| franco2755 ha scritto:
stò provando (prima volta) a modificare il mio TSDZ2 ....
|
Il Tsdz2 è stato acquistato da "Enerprof"?
Il suo controller non può essere programmato. |
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 27/09/2021 : 17:16:49
|
| Salve ragazzi, dopo aver installato la versione v201c1 con display VLC6 mi capita, quando mi fermo per una sosta e si spegne il display, riaccendendolo non mi riparte con la stessa potenza quindi devo spegnere e riaccendere e rifare tutta la procedura per disattivare street mode... sara normale o mi consigliate di reinserire il firmware ? Grazie in anticipo. |
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 27/09/2021 : 21:08:03
|
| non ho capito bene... ti riparte in street se l'hai settata così, con lo street mode abilitato all'accensione, devi toglierlo se non lo vuoi. |
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 27/09/2021 : 23:57:24
|
In pratica è normale quindi che riparte in street anche quando si spegne da solo il display ?
| andrea 104KG ha scritto:
non ho capito bene... ti riparte in street se l'hai settata così, con lo street mode abilitato all'accensione, devi toglierlo se non lo vuoi.
|
|
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 28/09/2021 : 09:32:30
|
| Si, devi togliere la spunta in fase di programmazione. |
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 01/10/2021 : 11:39:05
|
Buongiorno, ho una batteria da 36V 12,5 ah... ho visto su aliexpress una batteria sempre da 36V ma con 100 ah, volendo la potrei utilizzare con il mio motore, oppure sono troppi 100 ah ? Grazie in anticipo  |
|
|
|
Marcoermejo
Utente Attivo
Liguria
795 Messaggi |
Inserito il - 01/10/2021 : 11:48:36
|
Ciao,
dovreti darci qualche info in più...100Ah sono tanti quindi la batteria dovrebbe essere enorme e molto pesante... su una bici normale non avrebbe senso.
Però in linea teorica non ci dovrebbro essere problemi ad utilizzarla.
Considera che gli Ah indicano, in pratica, la "capacità del tuo serbatoio" quindi più sono più autonomia avrai.
Se invece fosse una batteria che può erogare 100A non avresti comunque problemi perchè il TSDZ non arriva di certo a chiedere 100A alla batteria  (e la batteria eroga solo gli A che gli chiede la centralina).
|
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 01/10/2021 : 13:12:54
|
No anzi, piu piccola di quella attuale... le misure sono 188mmx78mmx66mm peso kg 1,7 Magari si potrebbe in futuro aprire il case della batteria attuale e inserirci il pacco batterie da 100 ah...
| Marcoermejo ha scritto:
Ciao,
dovreti darci qualche info in più...100Ah sono tanti quindi la batteria dovrebbe essere enorme e molto pesante... su una bici normale non avrebbe senso.
Però in linea teorica non ci dovrebbro essere problemi ad utilizzarla.
Considera che gli Ah indicano, in pratica, la "capacità del tuo serbatoio" quindi più sono più autonomia avrai.
Se invece fosse una batteria che può erogare 100A non avresti comunque problemi perchè il TSDZ non arriva di certo a chiedere 100A alla batteria (e la batteria eroga solo gli A che gli chiede la centralina).
|
Immagine:
278,86 KB |
|
|
|
Barba 49
Utente Master
Toscana
35957 Messaggi |
Inserito il - 01/10/2021 : 13:24:18
|
@Marvin: Guarda che quelle batterie cinesi sono dei fake assoluti, una batteria come la tua da 36V-12,5Ah (quindi da 450Wh) pesa circa 2,5Kg (pesala se credi) quindi una batteria VERA da 36V-100Ah (quindi da 3600Wh) peserebbe ben 19Kg per non parlare dell'ingombro e costerebbe oltre mille Euro, svegliati!!!  |
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 01/10/2021 : 14:53:09
|
L'ha acquistata un mio amico con meno ampere, e ti garantisco perché l'ho vista con i miei occhi... Ti preciso che tutte le batterie sono cinesi, le tue da dove vengono ? Sono italiane ?
| Barba 49 ha scritto:
@Marvin: Guarda che quelle batterie cinesi sono dei fake assoluti, una batteria come la tua da 36V-12,5Ah (quindi da 450Wh) pesa circa 2,5Kg (pesala se credi) quindi una batteria VERA da 36V-100Ah (quindi da 3600Wh) peserebbe ben 19Kg per non parlare dell'ingombro e costerebbe oltre mille Euro, svegliati!!!
|
|
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 01/10/2021 : 15:00:31
|
Marvin tu sei convinto che esista una batteria con una capacità quasi 10 volte superiore a quella che hai adesso e addirittura più piccola... Magari... Io mi accontenterei di una batteria come la tua grande come un pacchetto di sigarette
|
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 01/10/2021 : 15:08:01
|
| Prova a guardare tutte le bici più costose, migliaia di euro, tutte hanno batterie da 15,17ah come mai non mettono una 100ah? |
|
|
|
Barba 49
Utente Master
Toscana
35957 Messaggi |
Inserito il - 01/10/2021 : 16:24:06
|
A me che il tuo amico ne abbia acquistata una non interessa assolutamente nulla, posso però ribadire TUTTO ciò che ho scritto sopra, ovvero, che una batteria da 36V-100Ah pesa oltre 19Kg e costa oltre 1000Euro, per il resto vedi tu: Io le mie batterie le faccio fare ad artigiani del settore acquistando le celle in Europa, e solo per amici che desiderano risparmiare soldi acquisto roba online, ma certo non casco in trappole come quella da te segnalata!!!
Lo vuoi capire che le batterie al Litio MIGLIORI hanno una densità di energia MASSIMA di 187Wh/Kg e che quindi una batteria da 36V-100Ah (quindi da 3600Wh) peserebbe quasi 20Kg e sarebbe enorme???
Vieni su un forum dedicato proprio a questo settore e cerchi di insegnare a persone che ci lavorano da 20 anni?  |
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 01/10/2021 : 16:34:47
|
Le faccio le mie scuse prof. Non si alteri fa male alla salute
| Barba 49 ha scritto:
A me che il tuo amico ne abbia acquistata una non interessa assolutamente nulla, posso però ribadire TUTTO ciò che ho scritto sopra, ovvero, che una batteria da 36V-100Ah pesa oltre 19Kg e costa oltre 1000Euro, per il resto vedi tu: Io le mie batterie le faccio fare ad artigiani del settore acquistando le celle in Europa, e solo per amici che desiderano risparmiare soldi acquisto roba online, ma certo non casco in trappole come quella da te segnalata!!!
Lo vuoi capire che le batterie al Litio MIGLIORI hanno una densità di energia MASSIMA di 187Wh/Kg e che quindi una batteria da 36V-100Ah (quindi da 3600Wh) peserebbe quasi 20Kg e sarebbe enorme???
Vieni su un forum dedicato proprio a questo settore e cerchi di insegnare a persone che ci lavorano da 20 anni?
|
|
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 01/10/2021 : 17:34:06
|
Grazie Andrea, gentile come sempre, a differenza di chi si taccia di sapienza solo con grande arroganza... non voglio insegnare niente a nessuno, la mia è stata solo una semplice domanda, ma sembrerebbe che il mio italiano sia poco comprensibile. Per fortuna comunque che in questo magnifico forum ci sono tantissime persone cortesi ed educate, più uniche che rare le persone maleducate.
| andrea 104KG ha scritto:
Prova a guardare tutte le bici più costose, migliaia di euro, tutte hanno batterie da 15,17ah come mai non mettono una 100ah?
|
|
Modificato da - marvin in data 01/10/2021 17:44:12 |
|
|
|
Barba 49
Utente Master
Toscana
35957 Messaggi |
Inserito il - 01/10/2021 : 17:44:52
|
Se ti viene risposto (argomentando bene il perchè) che quelle batterie sono dei fake e tu di rimando dici che sono buone e che un tuo amico ne ha acquistata una chi è l'arrogante di turno??? Lo chiedo per un mio amico...  |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 01/10/2021 : 18:40:12
|
| marvin ha scritto:
L'ha acquistata un mio amico con meno ampere, e ti garantisco perché l'ho vista con i miei occhi... Ti preciso che tutte le batterie sono cinesi, le tue da dove vengono ? Sono italiane ?
| Barba 49 ha scritto:
@Marvin: Guarda che quelle batterie cinesi sono dei fake assoluti, una batteria come la tua da 36V-12,5Ah (quindi da 450Wh) pesa circa 2,5Kg (pesala se credi) quindi una batteria VERA da 36V-100Ah (quindi da 3600Wh) peserebbe ben 19Kg per non parlare dell'ingombro e costerebbe oltre mille Euro, svegliati!!!
|
|
Marvin, la reazione di Barba 49 è quella di chi scrive tutti i giorni qui per aiutare chi ha bisogno di informazioni, se tu metti in dubbio quanto ti dice, riguardo a dei fake evidenti tra l'altro, è logico che possa perdere la pazienza!!! Fai due conti, una 18650 buona da 2,5A pesa intorno a 50g, ne metti in serie 10 fanno mezzo chilo, ed hai una serie 36V 2,5A. Quante ce ne vogliono per arrivare a 100A? |
Modificato da - banzai in data 01/10/2021 19:03:34 |
|
|
|
banzai
Utente Medio
Marche
182 Messaggi |
Inserito il - 01/10/2021 : 19:01:11
|
| Ora ti faccio il conto della serva: 188x78x66 come volume sono 4 serie da 10 precise precise. Il cinese di turno ci scrive che sono 100.000 mah. Sarebbe vero se la batteria fosse 1S40P (tralasciando le considerazioni su quali ciofeche 18650 possa usare) cioè una batteria da 3,6 volt!!!! |
|
|
|
marvin
Utente Normale
Lazio
62 Messaggi |
Inserito il - 01/10/2021 : 19:22:31
|
Comprendo benissimo, faccio pubblicamente le mie scuse a Barba per aver messo in dubbio il suo intervento.
| banzai ha scritto:
| marvin ha scritto:
L'ha acquistata un mio amico con meno ampere, e ti garantisco perché l'ho vista con i miei occhi... Ti preciso che tutte le batterie sono cinesi, le tue da dove vengono ? Sono italiane ?
| Barba 49 ha scritto:
@Marvin: Guarda che quelle batterie cinesi sono dei fake assoluti, una batteria come la tua da 36V-12,5Ah (quindi da 450Wh) pesa circa 2,5Kg (pesala se credi) quindi una batteria VERA da 36V-100Ah (quindi da 3600Wh) peserebbe ben 19Kg per non parlare dell'ingombro e costerebbe oltre mille Euro, svegliati!!!
|
|
Marvin, la reazione di Barba 49 è quella di chi scrive tutti i giorni qui per aiutare chi ha bisogno di informazioni, se tu metti in dubbio quanto ti dice, riguardo a dei fake evidenti tra l'altro, è logico che possa perdere la pazienza!!! Fai due conti, una 18650 buona da 2,5A pesa intorno a 50g, ne metti in serie 10 fanno mezzo chilo, ed hai una serie 36V 2,5A. Quante ce ne vogliono per arrivare a 100A?
|
|
|
|
|
manfri
Nuovo Utente
8 Messaggi |
Inserito il - 10/10/2021 : 14:56:33
|

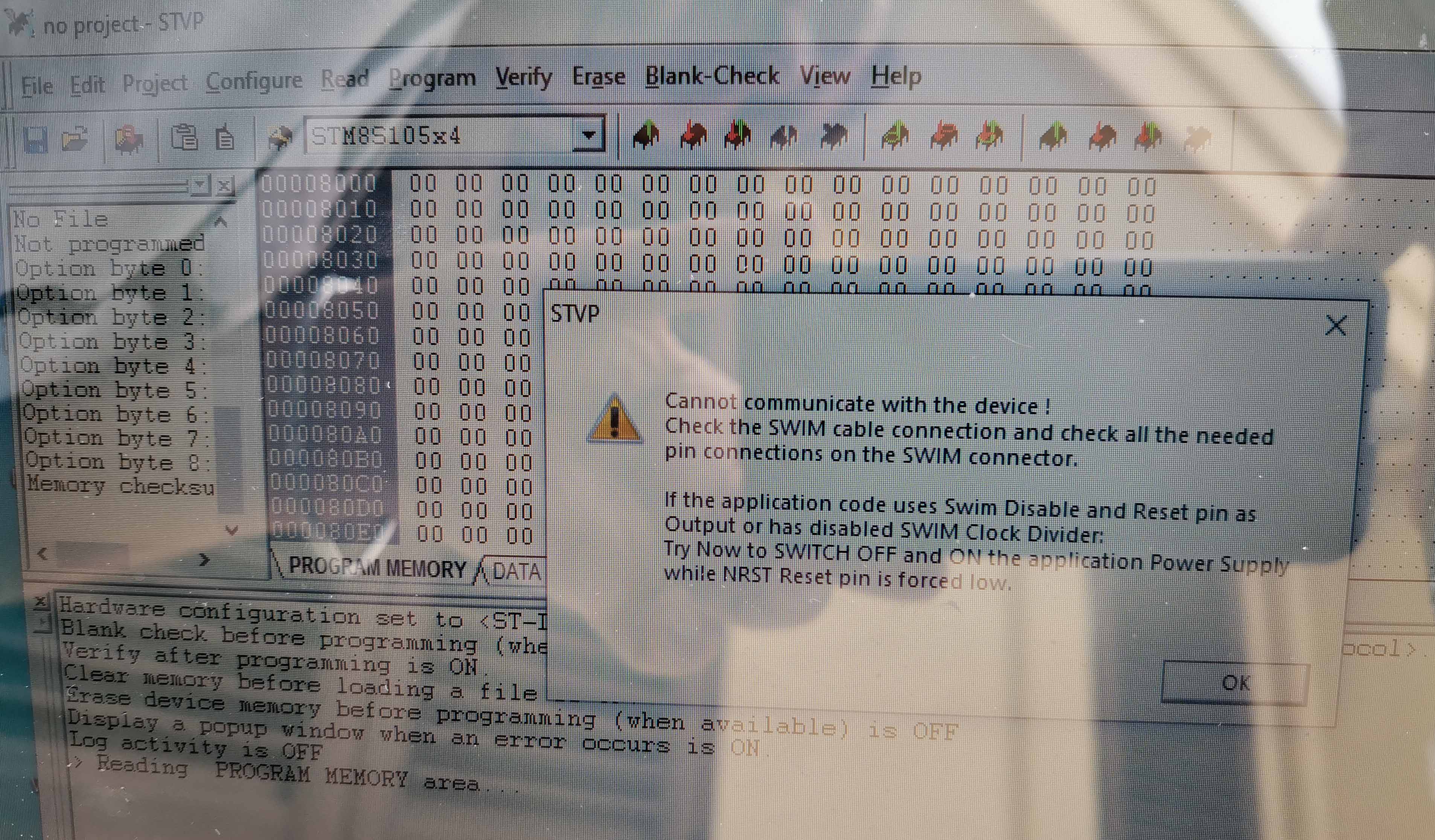

Buongiorno a tutti. Dopo aver seguito per un pò il forum alla fine anche io ho deciso di installare questo fantastico firmware. Ho acquistato un programmatore cinese e costriuito il cavo di collegamento. Tuttavia lanciando STVP riscontro problemi di connessione col device. Di seguito inserisco due foto con l'errore riscontrato. I collegamenti del programmatore li ho ricontrollato 100 volte e dovrebbero essere ok. Potrebbero esserci incompatibilità di driver? Utilizzo win 10 x64. Ringrazio anticipatamente per le risposte.
Immagine:
Immagine:
|
|
|
|
elinx.
Utente Medio
161 Messaggi |
Inserito il - 10/10/2021 : 19:26:28
|
| manfri ha scritto:
... Ho acquistato un programmatore cinese e costriuito il cavo di collegamento. .... I collegamenti del programmatore li ho ricontrollato 100 volte e dovrebbero essere ok. ...
|
Misurare con un multimetro tra gnd e nuotare sul connettore del motore.
0V - hai una nuova versione del controller che non può essere flashata
5V - Questo controller può essere lampeggiato. In tal caso il tuo STlink USB potrebbe essere sbagliato.
A volte il testo è sbagliato sull'alloggiamento. Far scorrere un po' indietro l'alloggiamento di alluminio per verificare se i pin corrispondono al circuito. |
Modificato da - elinx. in data 10/10/2021 19:27:40 |
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 10/10/2021 : 21:36:20
|
| nuotare sta per swim.. elinx usa il traduttore.. hai usato fili corti il più possibile? già 15cm sono troppi... bisogna usare una prolunga usb per avvicinare il più possibile la chiavetta al motore. |
|
|
|
manfri
Nuovo Utente
8 Messaggi |
Inserito il - 10/10/2021 : 23:43:55
|
elinx scusa l'ignoranza, ma la misurazione la devo fare sull'St-Link mentre è inserito nel pc e collegato al cavo del motore?
Facendo una misurazione a vuoto, cioè st-link inserito nella usb ma senza collegare il cavo del motore da 3,3 V.
andrea104kg grazie anche a te per la risposta. Il cavo è cortissimo e i piedini sulla basetta corrispondono alle scritte sul guscio di alluminio.
|
Modificato da - manfri in data 10/10/2021 23:46:35 |
|
|
|
elinx.
Utente Medio
161 Messaggi |
Inserito il - 11/10/2021 : 00:26:24
|
| andrea 104KG ha scritto:
nuotare sta per swim.. ...
|
| manfri ha scritto:
.... la misurazione la devo fare sull'St-Link mentre è inserito nel pc e collegato al cavo del motore? .......
|
È necessaria una tensione di 5 V sul controller.
Se proviene dallo STlink, i pin di connessione devono essere accessibili.
Può essere fatto anche con la batteria, rilasciando il sensore di velocità e misurando la tensione tra SWIM e GND, i due pin inferiori. |
Modificato da - elinx. in data 11/10/2021 00:46:48 |
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 11/10/2021 : 07:33:35
|
| A connettore staccato con batteria accesa. Ma sul programmatore devi usare il 5v non 3,3v. Ovviamente programmi a batteria staccata.. |
|
|
|
lmanfri
Nuovo Utente
4 Messaggi |
Inserito il - 11/10/2021 : 19:04:00
|
[/quote]
È necessaria una tensione di 5 V sul controller.
Se proviene dallo STlink, i pin di connessione devono essere accessibili.
Può essere fatto anche con la batteria, rilasciando il sensore di velocità e misurando la tensione tra SWIM e GND, i due pin inferiori.
[/quote]
Con batteria collegata, sullo spinotto del controller, tra Swim e Gnd, misuro una tensione negativa di -5v
|
|
|
|
elinx.
Utente Medio
161 Messaggi |
Inserito il - 11/10/2021 : 20:25:02
|
| lmanfri ha scritto:
... Swim e Gnd, misuro una tensione negativa di -5v
|
Negativo? Non è quello che ci si aspetta. In ogni caso non è zero.
È probabile che sia un vecchio controller.
Quindi deve essere ricercato nella connessione dello STlink.
Cavo corto: 5V, GND, SWIM connesso |
|
|
|
lmanfri
Nuovo Utente
4 Messaggi |
Inserito il - 11/10/2021 : 22:38:20
|
| elinx. ha scritto:
| lmanfri ha scritto:
... Swim e Gnd, misuro una tensione negativa di -5v
|
Negativo? Non è quello che ci si aspetta. In ogni caso non è zero.
È probabile che sia un vecchio controller.
Quindi deve essere ricercato nella connessione dello STlink.
Cavo corto: 5V, GND, SWIM connesso
|
Risolto. Intanto chiedo scusa. Si trattava di un mio errore, ho semplicemente invertito i fili sul st-link Swim con Gnd (e meno male che avevo detto di aver controllato 100 volte).....
Comunque ho flashato ed è andato tutto bene, o almeno mi sembre perchè sulla schermata di dos non mi è apparso nessun errore anche se alla fine si chiude subito e non riesco a leggere se c'è scritto che c'è qualcosa di sbagliato, non credo.
Ora devo capire come fare a passare da un setting all'altro. Una cosa però volevo chiedere ma il display (X18) deve presentare la stessa schermata del firmware originale o dovrebbe cambiare. Grazie e scusate ancora.
|
|
|
|
andrea 104KG
Utente Master
Marche
13704 Messaggi |
Inserito il - 11/10/2021 : 23:44:46
|
| il display non lo flasci quindi rimane uguale... |
|
|
|
elinx.
Utente Medio
161 Messaggi |
Inserito il - 12/10/2021 : 00:19:43
|
| lmanfri ha scritto:
.....ho semplicemente invertito i fili sul st-link Swim con Gnd......
.....
Ora devo capire come fare a passare da un setting all'altro. .... il display (X18) .....
|
Per utilizzare il display XH18....
Leggi attentamente il manuale del display di mbrusa e fai molta pratica.
buona fortuna |
|
|
|
Matteov82
Utente Normale
78 Messaggi |
Inserito il - 12/10/2021 : 14:08:19
|
| Buongiorno.una domanda a chi è sicuramente più esperto di me.ho un display xh18 e un motore con su la versione di mbrusa.posso sostituire il display con un 500c?ho ripercussioni sul firmware caricato sul motore? |
|
|
|
elinx.
Utente Medio
161 Messaggi |
Inserito il - 12/10/2021 : 14:35:25
|
| Matteov82 ha scritto:
...posso sostituire il display con un 500c?...
|
Puoi sostituire il display solo per una 500C, se ha funzionato anche con il firmware tsdz2 standard.
Con mbrusa OSF puoi sostituire l'XH18 con:
- VLCD5, VLCD6
- KT-LCD3, SW102, 850C o 860C |
|
|
|
Discussione |
|
]
TSDZ2 modifiche e documentazione varia
