Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
 Inserito il - 28/05/2020 : 16:10:51
|

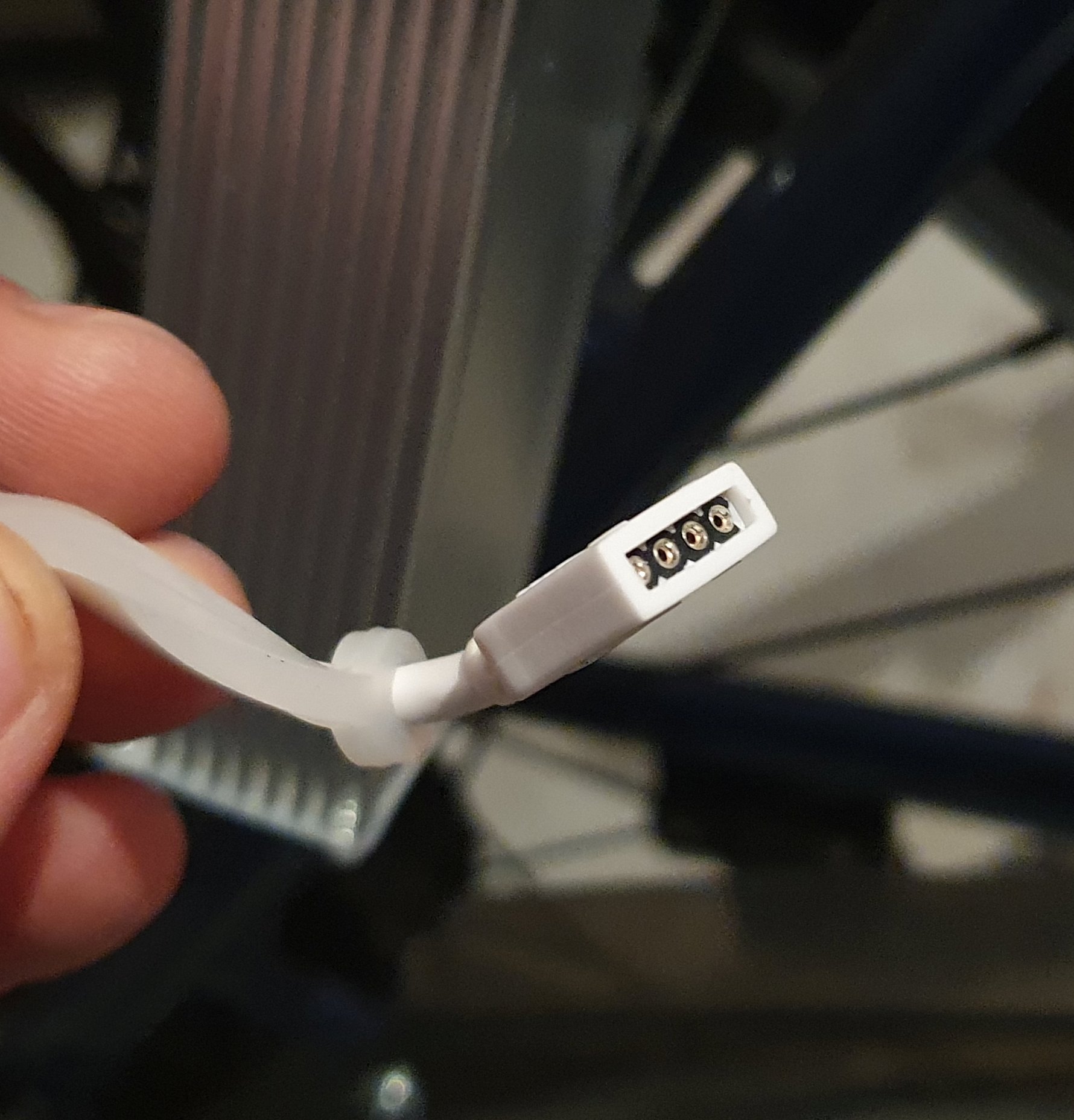

Ciao ragazzi, a che serve questo connettore?
Trovato nella centralina della merdobici di mia suocera.
Dovrei connettere un acceleratore, visto che non è capace neppure a cambiare marcia. Secondo voi è possibile in qualche modo collegarlo? non ci sono altre porte...
Ho paura che quel connettore serva ad una qualche programmazione della centralina.boh. ha 4 forellini di ingresso
Vi posto le foto.
Immagine:
408,01 KB
Immagine:
392,25 KB
|
Vecchio nick: Alibi
|
Modificato da - Giorgio_s in Data 28/05/2020 16:18:56
|
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 28/05/2020 : 16:18:40
|
Mi rispondo da solo.
Ho trovato info in rete, è una porta di programmazione.
 |
Vecchio nick: Alibi
|
 |
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 28/05/2020 : 16:21:15
|
A questo punto, per mettere un acceleratore senza sostituire controller e display, come si può fare?
La prima idea che mi viene in mente è aprire la centralina e cercare (se ci sono) i pin per un controller.
Se così non fosse, sarei costretto a sostituire tutto l'impianto? |
Vecchio nick: Alibi
|
|
|
|
Barba 49
Utente Master
Toscana
36551 Messaggi |
Inserito il - 28/05/2020 : 17:48:39
|
Apri la centralina e vedi se ci sono i tre pin per collegare l'acceleratore, anzi, IL pin perchè gli altri due sono semplicemente il positivo a 5V e il negativo!
Su alcune centraline però se non viene abilitato l'acceleratore tramite programmazione (magari solo dal display) l'acceleratore non fa partire l'assistenza.  |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 28/05/2020 : 20:07:40
|

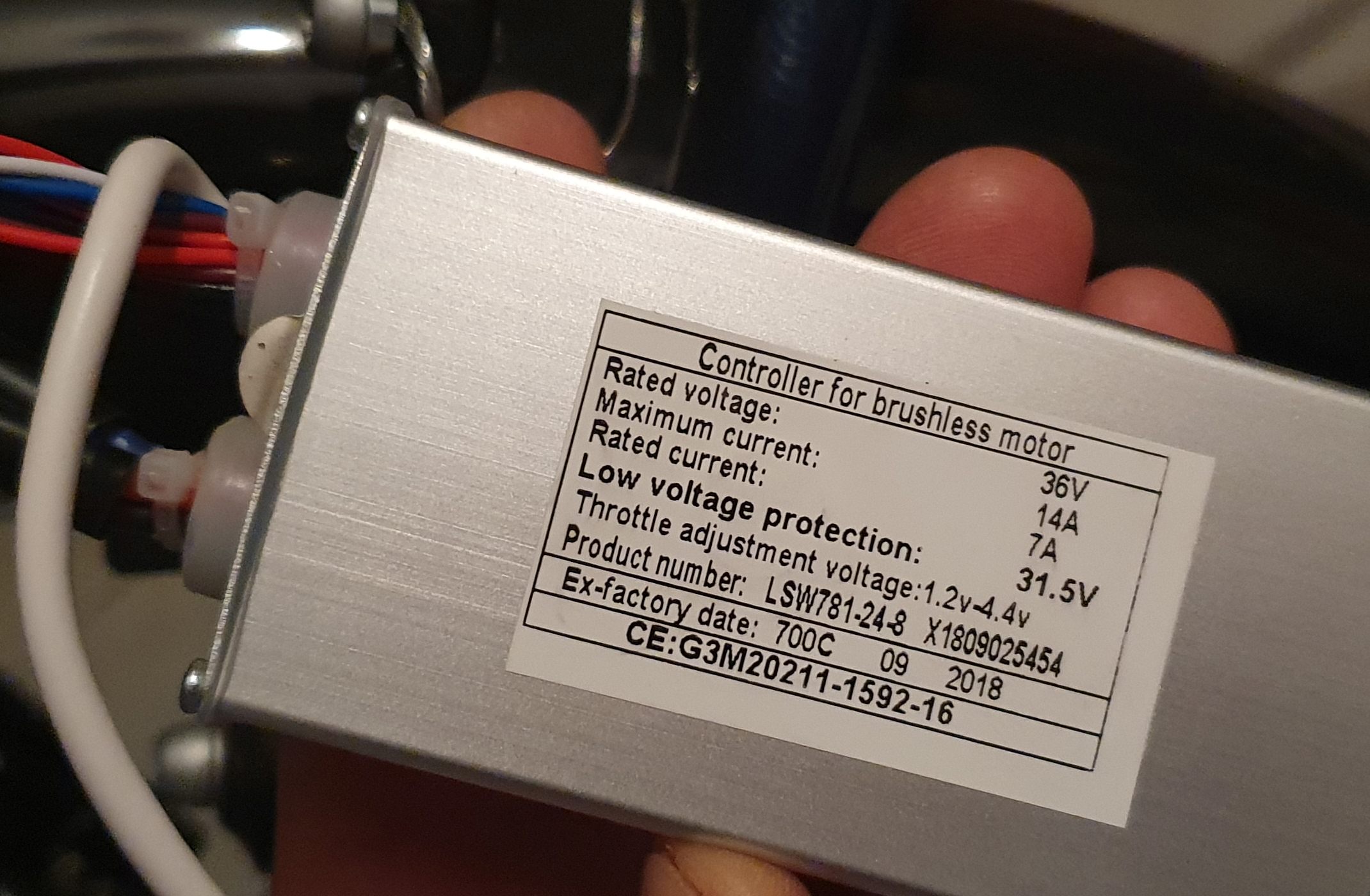

Comunque sulla centralina c'è scritto "throttle voltage" quindi sembra che sia previsto.
Sul manubrio, magari è nascosto, c'è un cavetto scollegato?
Se scrivi di che bici si tratta e mandi qualche foto del display magari possiamo dirti qualcosa di più preciso fermo restando che la centralina prevede l'acceleratore ma magari il tutto è stato disabilitato da quel cavetto di programmazione.
|
|
|
|
Miura72
Utente Master
Veneto
2188 Messaggi |
Inserito il - 28/05/2020 : 20:10:18
|
|
 2009 Esperia al piombo Comperata 349 euro venduta 100 euro
 2014 Bottecchia be 2 Lady fatti 3972 Km da agosto Comperata 500 euro venduta 100 euro
 2016 Bipa artigianale Miura72 full mot BBS01 febbr fatti circa 10.772 Km
 2017 Winora Sinus Dyo-9 da Luglio fatti 14272 Km Bosch Gen 2 Active Line 40 Nm Modif Mar 2025 con perf cx 75 Nm gen 2 usato
 2019 Telaio Cube motore HillRaser 250W 48V Novem fatti 9272 Km, con il motore BBS02 750W 48V 986 Km
 2023 Conway Cairon Suv FS 5.7 da Aprile fatti 7272 Km Bosch Gen 4 Performance Line CX 85 Nm
|
|
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 28/05/2020 : 20:25:49
|
Appena posso verifico.
...miura, mi sfugge il labiale... |
Vecchio nick: Alibi
|
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 29/05/2020 : 20:25:26
|
| Verificato? |
|
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 30/05/2020 : 09:27:43
|
| Sergiom2 ha scritto:
Verificato?
|
No purtroppo, non ho ancora verificato. Mia suocera (per fortuna) abita un po' lontano e non ho ancora avuto modo di andarci. |
Vecchio nick: Alibi
|
|
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 02/06/2020 : 18:42:49
|
| Sergiom2 ha scritto:
Comunque sulla centralina c'è scritto "throttle voltage" quindi sembra che sia previsto.
Sul manubrio, magari è nascosto, c'è un cavetto scollegato?
Se scrivi di che bici si tratta e mandi qualche foto del display magari possiamo dirti qualcosa di più preciso fermo restando che la centralina prevede l'acceleratore ma magari il tutto è stato disabilitato da quel cavetto di programmazione.
|
Allora, la bici è una "Trubbiani 1930", motore bafang posteriore 36V
iL DISPLAY non presente cavi che escono né porte di ingresso inutilizzate. è un semplicissimo display per accensione e regolazione assistenza, con indicazione della carica batteria.

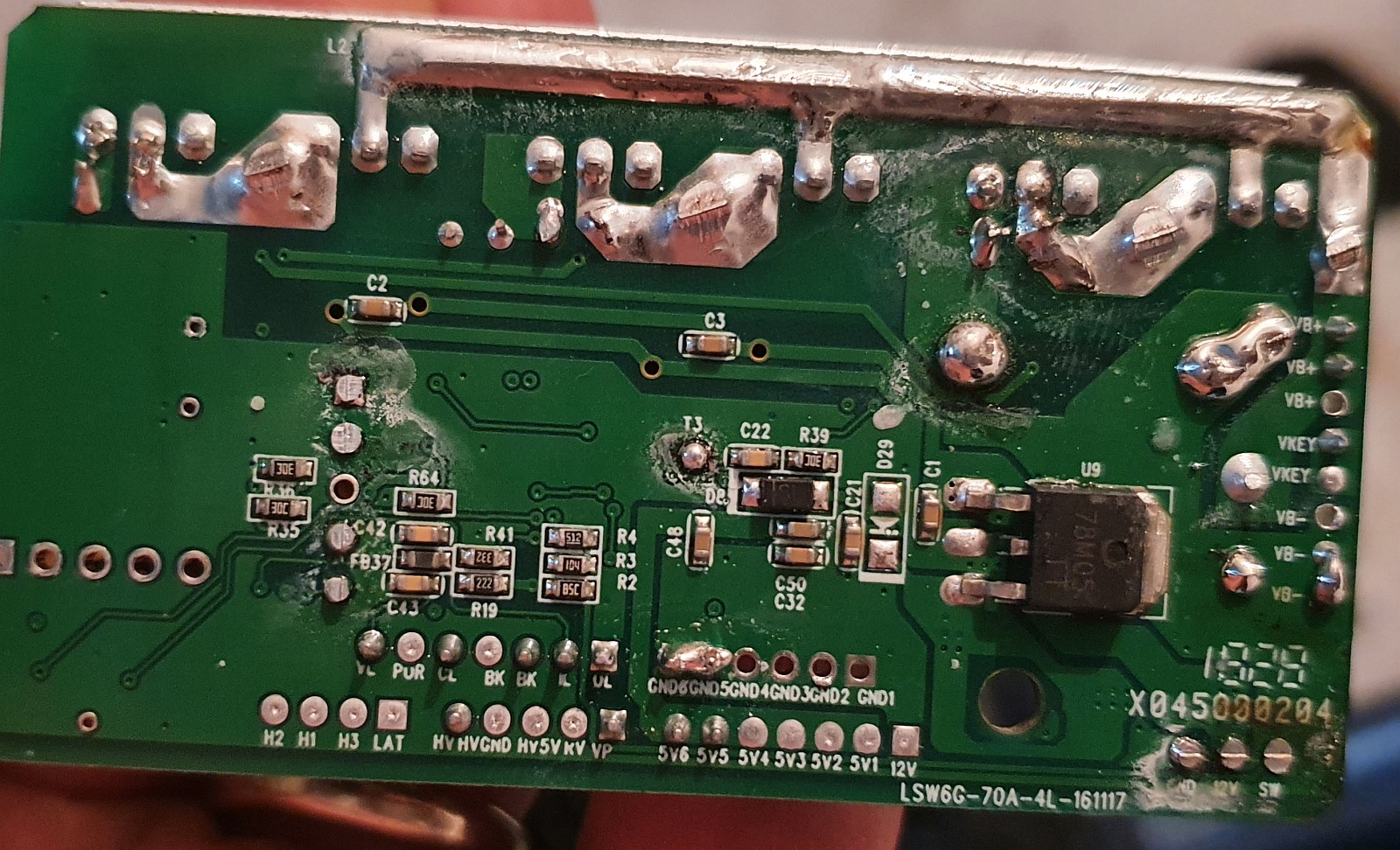

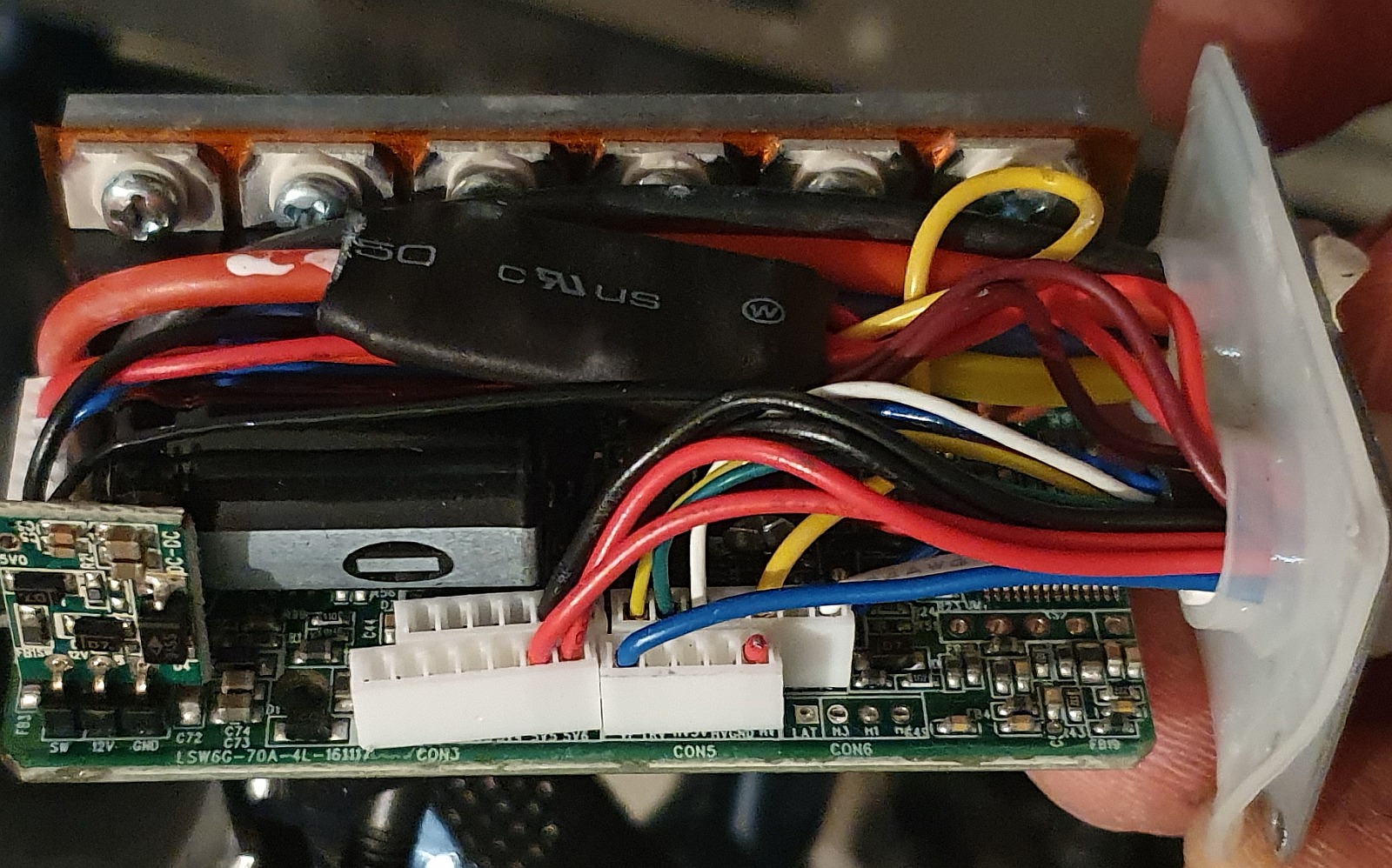

La centralina AL SUO INTERNO SI PRESENTA COSì_
Immagine:
486,69 KB
Immagine:
478,56 KB |
Vecchio nick: Alibi
|
|
|
|
Giorgio_s
Utente Senior
Liguria
1668 Messaggi |
Inserito il - 02/06/2020 : 18:44:03
|
secondo voi è possibile individuare il pin del throttle?
|
Vecchio nick: Alibi
|
Modificato da - Giorgio_s in data 02/06/2020 18:44:38 |
|
|
|
Barba 49
Utente Master
Toscana
36551 Messaggi |
Inserito il - 02/06/2020 : 20:59:56
|
| Sapendo con quale sigla viene identificato il pin del trhottle certamente, ma non lo so... |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 02/06/2020 : 21:22:50
|
Con6
Ha 3 pin, prova a vedere se hai più e meno a 5 volt e poi misura il meno con il terzo contatto, dovrebbe dart 1 volt o poco più.
D'altronde è l unica pista senza connettore...
|
Modificato da - Sergiom2 in data 02/06/2020 21:32:17 |
|
|
|
Sergiom2
Utente Master
Campania
3797 Messaggi |
Inserito il - 02/06/2020 : 21:58:56
|
CON sta per connettore, chiediamolo ai cinesi...
CON6 non ha connettore... mi sembra sia quello!
Ma devi avere un tester per verificare. |
Modificato da - Sergiom2 in data 02/06/2020 22:05:25 |
|
|
| |
