 Pacco batterie Bionx Smart Mercedes
 Nuova Discussione  Rispondi
 Versione Stampabile Bookmark this Topic Aggiungi Segnalibro
I seguenti utenti stanno leggendo questo Forum Qui c'è:
Autore Discussione Precedente Discussione Discussione Successiva

andrea14048900
Utente Medio


Veneto


181 Messaggi

Inserito il - 24/11/2021 : 23:34:06  Mostra Profilo Invia a andrea14048900 un Messaggio Privato  Rispondi Quotando
Ciao a tutti , qualcuno di voi sa dove recuperare un pacco batterie Bionx E-bike smart mercedes come da allegato ? , cerco la scheda che è all'interno ... che non fa solo da BMS (almeno credo? ).Chiedo quindi a voi esperti .

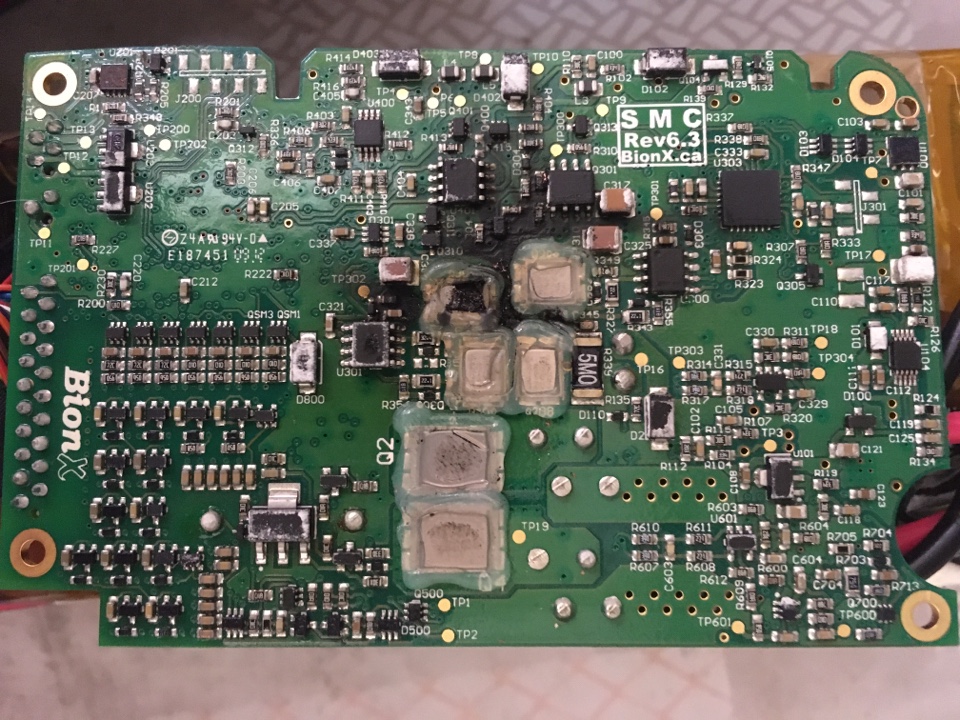

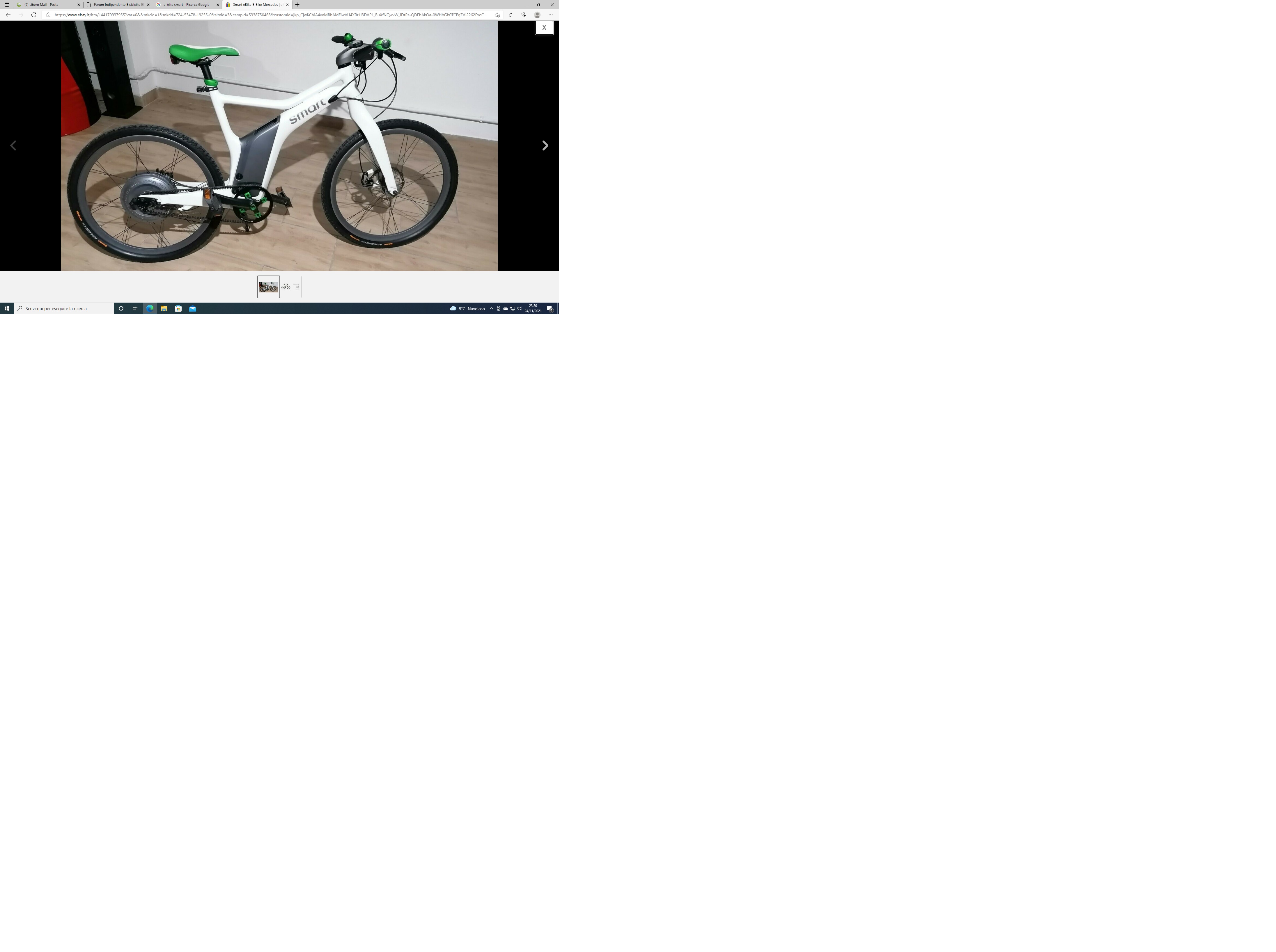

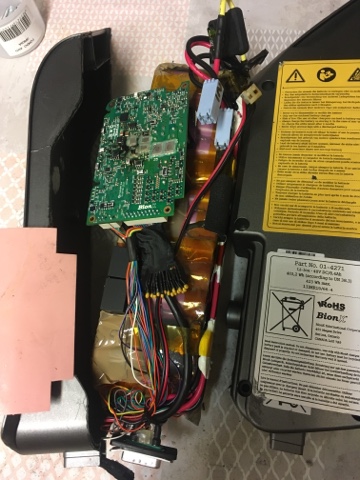

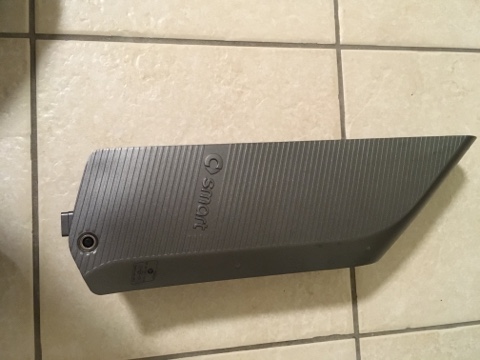

in allegato trovate , la bici , il pacco batterie e la scheda che è all'interno del pacco batteria .
grazie a chi mi aiuta .
Attualmente non si carica piu ! Nell'ultima ricarica si è bruciato il caricatore (e ne ho acquistato un altro ma non si carica piu.)



Immagine:

51,23 KB

Immagine:

351,94 KB

Immagine:

84,07 KB



Immagine:

565,68 KB

Barba 49
Utente Master



Toscana


33945 Messaggi

Inserito il - 25/11/2021 : 08:53:10  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Bici fuori produzione da anni e nata con batteria difettosa proprio per le numerose funzioni accentrate in quella scheda che stai cercando...

Un amico che ne aveva acquistate alcune anni or sono per noleggiarle ha dovuto disfarsene per mancanza di ricambi. Su alcuni modelli addirittura la scheda fungeva da duplicatore di tensione...
Torna all'inizio della Pagina

andrea14048900
Utente Medio


Veneto


181 Messaggi

Inserito il - 25/11/2021 : 12:17:19  Mostra Profilo Invia a andrea14048900 un Messaggio Privato  Rispondi Quotando
Barba 49 ha scritto:

Bici fuori produzione da anni e nata con batteria difettosa proprio per le numerose funzioni accentrate in quella scheda che stai cercando...

Un amico che ne aveva acquistate alcune anni or sono per noleggiarle ha dovuto disfarsene per mancanza di ricambi. Su alcuni modelli addirittura la scheda fungeva da duplicatore di tensione...

diciamo che ho goduto bei chilometri con la e-bike ; l'anno scorso la batteria è stata ricellata con delle samsung ICR18650 26JM S DIEM IJS4 COLORE ROSA .
scheda duplicatore di tensione.... credo di si visto che da i 48V ma il caricatore in uscita da 25.6V

da cosa puo essere stata provocata la bruciatura?
attualmente la bici funziona , non riesco ad accendere i fari in quanto il comando passa per quella scheda .... e la carica della batteria non parte .... per il resto tutto va.....anche se ora con la batteria scarica = bici ferma....
*********POSSIBILE CHE NON CI SIA NESSUNO CHE HA UNA SCHEDA DA CAMBIARE ... ANCHE DI UN PACCO BATTRIE DISMESSO .....*****
Grazie
Torna all'inizio della Pagina

banzai
Utente Medio



Marche


143 Messaggi

Inserito il - 25/11/2021 : 13:30:09  Mostra Profilo  Rispondi Quotando
L'unica soluzione potrebbe essere aggiungere un bms che ti gestisca la ricarica con un connettore separato, ed usare un normale caricatore per batterie 48V/13S, lasciando la scheda attuale che ti gestisce il funzionamento.
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


33945 Messaggi

Inserito il - 25/11/2021 : 13:34:21  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
La bruciatura è avvenuta semplicemente per vecchiaia, i componenti elettronici non sono certo eterni...

Se sei certo che la bici funzioni anche senza questa scheda segui il consiglio di Banzai, togli tutto, monta un comune BMS da 48V e acquista un caricabatteria per quella tensione.
Torna all'inizio della Pagina

ronco
Utente Medio


Emilia Romagna


460 Messaggi

Inserito il - 25/11/2021 : 15:21:37  Mostra Profilo Invia a ronco un Messaggio Privato  Rispondi Quotando
butta tutto
Torna all'inizio della Pagina

andrea14048900
Utente Medio


Veneto


181 Messaggi

Inserito il - 25/11/2021 : 15:37:25  Mostra Profilo Invia a andrea14048900 un Messaggio Privato  Rispondi Quotando
banzai ha scritto:

L'unica soluzione potrebbe essere aggiungere un bms che ti gestisca la ricarica con un connettore separato, ed usare un normale caricatore per batterie 48V/13S, lasciando la scheda attuale che ti gestisce il funzionamento.


valuto questa soluzione , anche se credo non si riesca ad utilizzare il REGEN con la scheda aggiuntiva ? la scheda vecchia bruciata bisogna lasciarla li in quanto gestisce alcune cose ..... ad esempio l'accensione dei fari che attualmente è l'unica cosa che non funziona , assieme al rigenerativo in frenata , in quanto il Regen credo passi per lo stesso circuito rotto dell'alimentazione caricabatterie .....ma continua la ricerca anche di una sceda di recupero......spero di trovarla ......
Grazie a chi mi aiuta a trovarla anche da un pacco batterie dismesso .....
Torna all'inizio della Pagina

andrea14048900
Utente Medio


Veneto


181 Messaggi

Inserito il - 25/11/2021 : 15:42:45  Mostra Profilo Invia a andrea14048900 un Messaggio Privato  Rispondi Quotando
Barba 49 ha scritto:

La bruciatura è avvenuta semplicemente per vecchiaia, i componenti elettronici non sono certo eterni...

Se sei certo che la bici funzioni anche senza questa scheda segui il consiglio di Banzai, togli tutto, monta un comune BMS da 48V e acquista un caricabatteria per quella tensione.


Grazie , sempre gentilissimo , comunque la scheda vecchia bruciata deve rimanere li.......... bisogna quindi trovare il modo di ricaricare le batterie .... per il rigenerativo ...... vediamo cosa si puo fare.... ma non credo che ..."""con molta difficolta ""non si trovi una scheda..... anche usata....
Torna all'inizio della Pagina

blindo7
Utente Master



Lazio


3988 Messaggi

Inserito il - 26/11/2021 : 14:30:57  Mostra Profilo  Visita l'Homepage di blindo7 Invia a blindo7 un Messaggio Privato  Rispondi Quotando
ciao quelle schede sono come i bms di bosch, yamaha, ecc...
circuiti introvabili e inutilmente complicati, messi li solo per vendere prodotti originali a caro prezzo,
al momento prova a caricare la batteria direttamente dalle celle, vedi quante serie sono e gli dai la tensione giusta finchè sono tutte a 4,2V, se va bene metti o ti fai mettere un bms e caricatore adeguato da usare esclusivamente in carica,
lasciando la scheda semiguasta al suo posto, visto che dialoga con display per la regen e altre info, senza quella probabilmente non funziona nulla
per le luci non so cosa dirti,

oppure metti la bici su un tapis roulant e la carichi a regen

blindo7@tiscali.it
www.enerlab.it
https://www.instagram.com/enerlab.it/
Torna all'inizio della Pagina

wsurfer
Utente Attivo


Veneto


849 Messaggi

Inserito il - 26/11/2021 : 20:44:05  Mostra Profilo Invia a wsurfer un Messaggio Privato  Rispondi Quotando
Il mio primo kit era un Bionx.
Abbandonato per vari problemi ho continuato ad usare la batteria caricandola direttamente bypassando l’ elettronica.
Le celle erano Sony vt qualcosa che non necessitano di bms. Sono andate avanti per molti anni.

Non rispondo a messaggi privatl. Per favore fate domande sul forum.
Torna all'inizio della Pagina

andrea14048900
Utente Medio


Veneto


181 Messaggi

Inserito il - 30/11/2021 : 10:51:10  Mostra Profilo Invia a andrea14048900 un Messaggio Privato  Rispondi Quotando
Comunque faccio fatica a credere che nessuno abbia un pacco batterie dismesso o qualche riparatore una scheda anche usata da vendere ....
mah provo ad attendere...... Speriamo ...... intanto grazie dei suggerimenti .
Una considerazione comunque .. acquista la bici a caro prezzo , riparala quando l'elettronica fallisce , ricella o sostituisci il pacco batterie quando esaurito , fa pensare che dopo l'acquisto hai continuamente da spendere .... sperando che nel tempo riesci a trovare i pezzi per ripararla... W le semplici bici muscolari dove non hai neanche il problema della ricarica / autonomia ecct...?

wsurfer ha scritto:

Il mio primo kit era un Bionx.
Abbandonato per vari problemi ho continuato ad usare la batteria caricandola direttamente bypassando l’ elettronica.
Le celle erano Sony vt qualcosa che non necessitano di bms. Sono andate avanti per molti anni.
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


33945 Messaggi

Inserito il - 30/11/2021 : 11:04:43  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Hai semplicemente acquistato un prodotto un po' "particolare", ci sono ancora in giro bici cinesi di 15 anni fa mentre i BionX sono scomparsi dalla faccia della terra, prova a chiederti il perchè...

Avevano il motore completamente sigillato quindi non riparabile, la batteria con dentro una centrale elettrica, cosa vuoi sperare? Oltretutto in salita appena iniziavano a scaldare andavano in protezione.
Torna all'inizio della Pagina

andrea14048900
Utente Medio


Veneto


181 Messaggi

Inserito il - 03/01/2022 : 08:34:03  Mostra Profilo Invia a andrea14048900 un Messaggio Privato  Rispondi Quotando
Provo a rispolverare questa richiesta in questo nuovo anno 2022 nella speranza arrivi a qualcuno che ha un pacco batterie esausto in cantina e si faccia vivo , o qualcuno che possa dare informazioni sul dove reperire una scheda .
Grazie a tutti
Torna all'inizio della Pagina

Valier
Utente Medio


Friuli-Venezia Giulia


208 Messaggi

Inserito il - 03/01/2022 : 09:44:22  Mostra Profilo  Rispondi Quotando
Chiedi a loro: officinaferrariangelo@gmail.com.
Non so, però, prezzi e fattibilità.
Torna all'inizio della Pagina

andrea 104KG
Utente Master


Marche


11534 Messaggi

Inserito il - 03/01/2022 : 15:01:30  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
Guarda su eBay tedesco, li circola parecchio materiale bionx..
Torna all'inizio della Pagina

andrea 104KG
Utente Master


Marche


11534 Messaggi

Inserito il - 03/01/2022 : 15:09:31  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
https://www.ebay.it/itm/Bionx-BMS-per-i-c-bus-con-presa-batteria-sensore-di-temperatura-backup-/275081460920?mkcid=16&mkevt=1&_trksid=p2349624.m46890.l6249&mkrid=707-127634-2357-0 questo ad esempio non so cosa sia...
Torna all'inizio della Pagina

_paolo_
Nuovo Utente


Piemonte


4 Messaggi

Inserito il - 05/01/2022 : 18:31:07  Mostra Profilo  Rispondi Quotando

Io ho una scheda che funziona male,non è esattamente come la tua ma dovrebbe comunicare comunque; se ti interessa te la posso cedere a costo zero.
Ho anche il caricabatterie originale che non mi serve più.
Il sistema era a 48V e il difetto della scheda è che lasciando il connettore del bilanciamento attaccato un paio di serie del pacco vengono scaricate a zero nel giro di un paio di giorni,il regen e le altre funzioni non avevano problemi.
La mia soluzione era stata di mettere un connettore esterno per collegare il bilanciamento della scheda fallata solo quando utilizzavo la bici e ricaricare il pacco con un bms esterno anche se in effetti la carica avveniva ugualmente.
Sono andato avanti così un paio di anni e poi mi sono deciso a togliere tutto e montare un TDSZ2, ero stufo di vedere i connettori esterni con tutti i rischi connessi, un paio di volte mi sono dimenticato il connettore collegato rischiando di rovinare le celle.

All'epoca avevo fatto alcune prove per alimentare il motore senza la famigerata scheda e sono riuscito a farlo funzionare (sul banco) collegando oltre i pin esterni a 48V altri 2 pin con 5V e 12V, in questo modo però si perde il regen, lo stato di carica della batteria e forse le luci.
Avevo trovato informazioni su endless sphere e su un sito tedesco che non ricordo bene, qualcuno stava anche cercando di emulare la scheda per ripristinare tutte le funzioni ma credo abbia desistito.




pablo
Torna all'inizio della Pagina

andrea14048900
Utente Medio


Veneto


181 Messaggi

Inserito il - 06/01/2022 : 21:24:25  Mostra Profilo Invia a andrea14048900 un Messaggio Privato  Rispondi Quotando
Grazie mille a tutti quelli che mi stanno aiutando .
Gentilissimo Paolo , prova a mandarmi via mail (trovi indirizzo sulle mie info qui ) delle foto della scheda
e vedo se è utilizzabile..... oltretutto dicono che quelle schede vanno "preparate con codici della bicicletta" , teoricamente se ti sottraggono il pacco batterie non lo possono usare su altra bici....
Visto che hai montato un motore diverso , come hai gestito il cambio e la trasmissione..... (((peccato perdere il rigenerativo ))))
Grazie a Paolo e a TUTTI

_paolo_ ha scritto:


Io ho una scheda che funziona male,non è esattamente come la tua ma dovrebbe comunicare comunque; se ti interessa te la posso cedere a costo zero.
Ho anche il caricabatterie originale che non mi serve più.
Il sistema era a 48V e il difetto della scheda è che lasciando il connettore del bilanciamento attaccato un paio di serie del pacco vengono scaricate a zero nel giro di un paio di giorni,il regen e le altre funzioni non avevano problemi.
La mia soluzione era stata di mettere un connettore esterno per collegare il bilanciamento della scheda fallata solo quando utilizzavo la bici e ricaricare il pacco con un bms esterno anche se in effetti la carica avveniva ugualmente.
Sono andato avanti così un paio di anni e poi mi sono deciso a togliere tutto e montare un TDSZ2, ero stufo di vedere i connettori esterni con tutti i rischi connessi, un paio di volte mi sono dimenticato il connettore collegato rischiando di rovinare le celle.

All'epoca avevo fatto alcune prove per alimentare il motore senza la famigerata scheda e sono riuscito a farlo funzionare (sul banco) collegando oltre i pin esterni a 48V altri 2 pin con 5V e 12V, in questo modo però si perde il regen, lo stato di carica della batteria e forse le luci.
Avevo trovato informazioni su endless sphere e su un sito tedesco che non ricordo bene, qualcuno stava anche cercando di emulare la scheda per ripristinare tutte le funzioni ma credo abbia desistito.




Torna all'inizio della Pagina

_paolo_
Nuovo Utente


Piemonte


4 Messaggi

Inserito il - 06/01/2022 : 22:10:35  Mostra Profilo  Rispondi Quotando
Non ho montato un motore diverso, ho semplicemente bypassato la scheda della batteria.

Ho letto comunque che si potesse smontare il motore per eliminare l'elettronica e tirare fuori solo i 3 fili del motore per comandarlo con un elettronica differente, riporto il link di seguito
erowbike.com/bionx
Sempre su quel sito puoi trovare le connessioni per far funzionare il motore senza scheda.

Guardando meglio la mia scheda ho visto che c'è scritto Rev 6.2b quindi sembra precedente alla tua.
Ti ho mandato un messaggio con i miei recapiti, non riesco a vedere la tua mail.

pablo

Modificato da - _paolo_ in data 06/01/2022 22:17:37
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


33945 Messaggi

Inserito il - 07/01/2022 : 09:34:47  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Prima di aprire un BionX occorre procurarsi il carter motore nuovo, per aprirlo infatti va tagliato lungo il bordo!!!

Ne ho aperti alcuni che avevano difettato meccanicamente (cuscinetti) e li ho richiusi alla "meno peggio" con collanti bicomponenti ma non è certo il top...

Naturalmente tolta l'elettronica sono dei semplicissimi brushless collegati a triangolo e quindi pilotabili tramite qualsiasi centralina, perciò la cosa è fattibilissima.
Torna all'inizio della Pagina

hp9000
Utente Medio


Lombardia


466 Messaggi

Inserito il - 07/01/2022 : 19:03:11  Mostra Profilo Invia a hp9000 un Messaggio Privato  Rispondi Quotando
Ciao,
Se fai un uso serio di elettrico, ti consiglio di non continuare sulla strada precedente e cominciare a castomizzarla con un tuo sapere.Tanto i motori funzionano tutti uguale.
Come vedi, chissa quanto l'hai pagata e non non hai nemmeno i parafanghi, e se becchi una merda per strada te la spalmi sulla schiena.
Anzichè mettere un impianto elettrico con freccie clackson e specchietti su una bici elettrificata ti fanno schede che magari comunicano con cellulari, che fanno tanto figo ma non servono a nulla.
Per carità anche io uso degli hc-05 per ritornare dei dati, ma me li faccio io e sono separati dalla centralina.

Inoltre, come vedi, chi inserisce schede elettroniche in case battery, incrementa di molto il pericolo di incendi.

Se invece fai un uso sporadico o la passeggiata domenicale in bici elettrica, come ne vedo putroppo troppi, bhe ti consiglio di non buttare via soldi, di non consumare inutile corrente e vai di muscolare che ci guadagni in salute.

Poi,ovviamnete fai come vuoi.
Torna all'inizio della Pagina

_paolo_
Nuovo Utente


Piemonte


4 Messaggi

Inserito il - 09/01/2022 : 11:50:00  Mostra Profilo  Rispondi Quotando
Ciao Andrea 140...

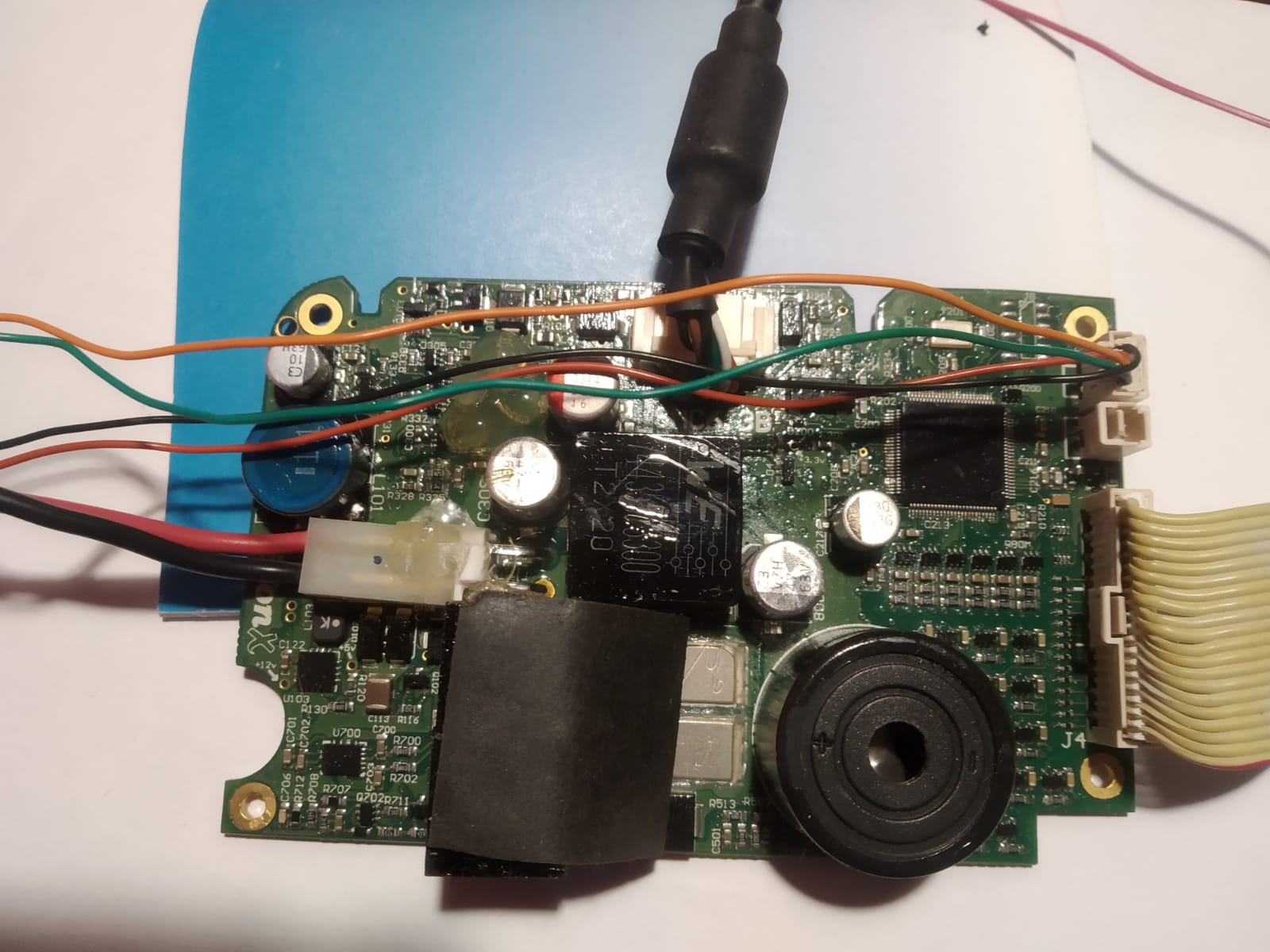

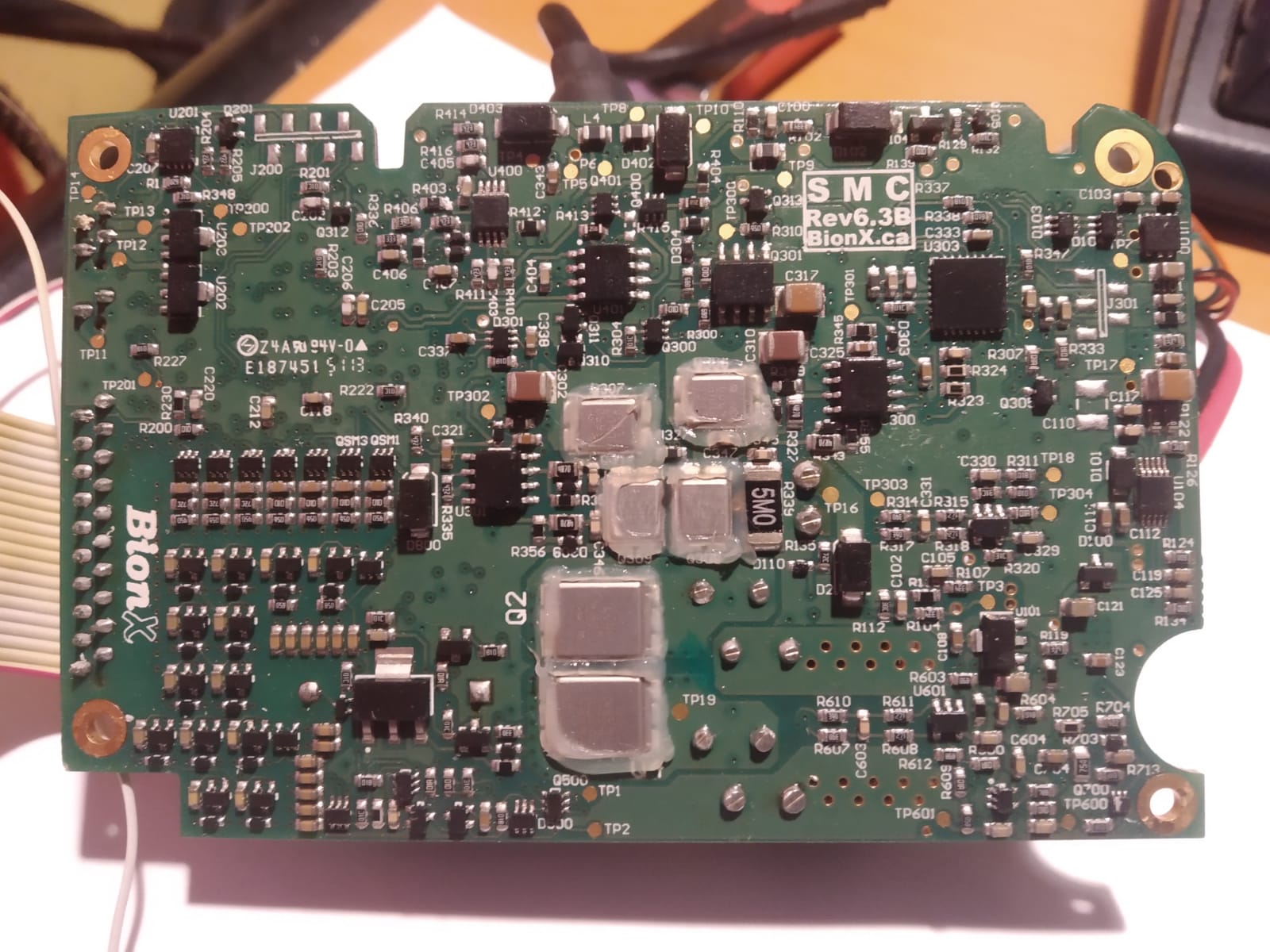

Non lo avevo scritto perchè pensavo di aver buttato tutto ma ho trovato la scheda della seconda batteria che ho smontato quando sono passato al TDSZ2, questa funzionava correttamente, sembra più recente della tua ma dovrebbe funzionare, il mio sistema le vedeva tutte e due. Se ti interessa è qua.


Immagine:

246,57 KB




Immagine:

179,51 KB

pablo
Torna all'inizio della Pagina

andrea14048900
Utente Medio


Veneto


181 Messaggi

Inserito il - 13/01/2022 : 19:11:41  Mostra Profilo Invia a andrea14048900 un Messaggio Privato  Rispondi Quotando

Un grazie penso NON basti , ti ho scritto anche via mail .
Un grazie anche a tutti quelli che mi hanno aiutato .

****Comunque provo a farla spedire e vedo se tutto funziona **** si parla anche di seriali del pacco batteria , cioè su quelle bici se ti rubano il pacco batterie , NON funzionerebbe su altre , se non metti il codice della tua bici....... ... vediamo.....
Grazie grazie grazie


_paolo_ ha scritto:

Ciao Andrea 140...
Non lo avevo scritto perchè pensavo di aver buttato tutto ma ho trovato la scheda della seconda batteria che ho smontato quando sono passato al TDSZ2, questa funzionava correttamente, sembra più recente della tua ma dovrebbe funzionare, il mio sistema le vedeva tutte e due. Se ti interessa è qua.


Immagine:

246,57 KB




Immagine:

179,51 KB
