UGO11
Utente Medio
Piemonte
162 Messaggi |
 Inserito il - 09/03/2008 : 16:20:56
|
Ciao a tutti, oggi sono alle prese con la bici, sto costruendo un contenitore d'alluminio per trasferire la batteria attuale in centro telaio(4 pb da 7Ah), via portapacchi e batterie in alto.Nel mentre ho ricevuto il cruise controll,x collegarlo ho delle difficolta e come solito chiedo aiuto a voi.motore 408,controller crystalyte 48V ha libero uno spinotto maschio con tre contatatti,niente altro a meno che scolleghi qualcosa per collegare il cruise che ha una femmina da 5 ingressi di cui 4 con il contatto.l'unico che potrebbe andare e'quello del hall effect sensor for motor start immediate.
grazie
|
|
|
umberto
Nuovo Utente
Lombardia
42 Messaggi |
Inserito il - 09/03/2008 : 21:00:49
|
Ciao UGO11,
se hai il controller della serie journey (quello con l'interruttore rosso per il pas) mi sembra di aver capito che questo non è predisposto per il cruise controll. |
CRYSTALYTE DUAL 408/4012 48V 13A NIMH SU TREK 7000 |
 |
|
|
ferronis
Utente Attivo
Marche
604 Messaggi |
Inserito il - 09/03/2008 : 21:10:15
|
Ciao Ugo
purtroppo non credo che il tuo kit possa montare il cruise controll, io avevo già provato senza risultati.
Per le batterie anche io avevo realizzato un porta batterie anteriore per centralizzare le masse ma poi sono ritornato a metterle al posteriore perchè sono più nascoste e non sembra una bici elettrica.
Come ti stai trovando? |
E.V.A. Veicoli Elettrici per la mobilità Alternativa: http://www.ilsitodieva.it Ferroni Sergio |
|
|
|
sandrosandro
Utente Attivo
954 Messaggi |
|
|
Linuxianox
Utente Medio
456 Messaggi |
Inserito il - 09/03/2008 : 22:32:10
|
Non è un vero e proprio acceleratore..è un regolatore di potenza con due tasti (+ e -) in grado di fissare la velocità di crociera del motore:
http://www.asvea.e-cremona.it/view_articoli.php?cat1=ACCELERATORI&cat2=acceleratore%20CRUISE%20CONTROL%2048V
x UGO11: non appena finisci il montaggio e inizi a girare facci sapere come ti trovi e soprattutto che autonomie e prestazioni hai.
Anche io ho lo stesso motore e le stesse batterie ma purtroppo mi mancano ancora dei pezzi.
Io ho utilizzato la borsa della Crystalyte per le batterie e ci ho cucito tre cinture in modo da poterla legare nell'angolo tra il tubolare orizzontale e quello verticale che collega i pedali col sellino. E' molto comoda perchè in questo modo non occupa il portapacchi e poi ho infilato il controller nella tasca forata cosi quando parcheggio la bici e porto dietro la batteria, porto dietro anche il controller.. non si sa mai! |
AntonioMan City Bike Esperia 28" modded with Crystalyte kit 408 powered by Cammy_CC 48V/20Ah LiFePo4 (850km crossed with 4 x SLA 12V/7Ah now totally dead!) |
|
|
|
sandrosandro
Utente Attivo
954 Messaggi |
Inserito il - 10/03/2008 : 13:48:20
|
grazie... io ho l'acceleratore ma ad averlo saputo mettevo quello.... mah,
comunque va montato in concerto col sensorte dei freni immagino, io quello l'ho tolto xche con le staffe di platica fletteva troppo con la mia "superleggera" da 45 kg..... |
nato per pedalare -
www.bicircolo.net
www.facebook.com/bicircolo/ |
|
|
|
UGO11
Utente Medio
Piemonte
162 Messaggi |
Inserito il - 10/03/2008 : 23:06:36
|

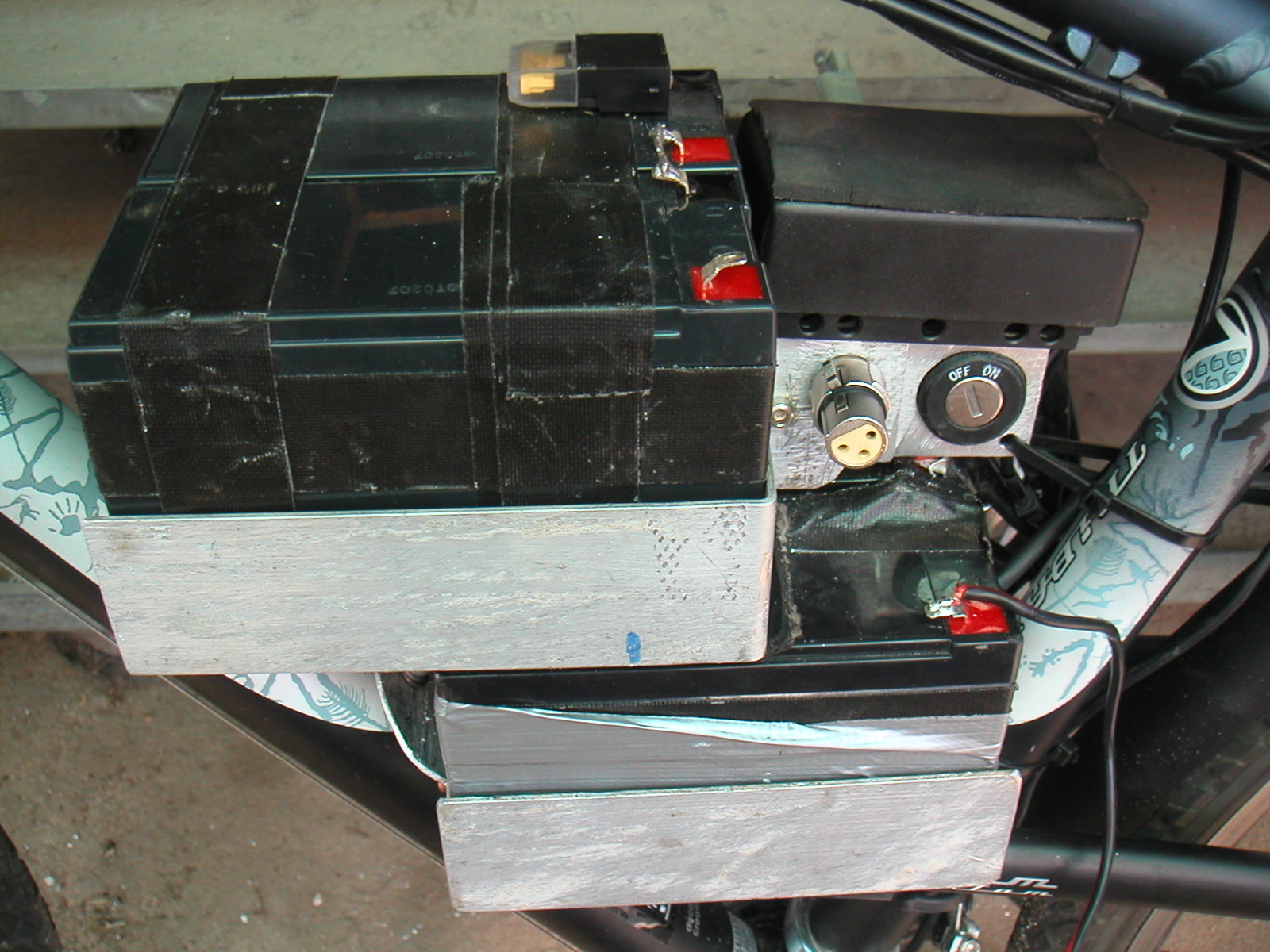

Ciao a tutti, ho finito il montaggio delle batterie, domani magari vi posto una foto del prototipo,con batterie nel centro telaio,non ancora finito.Quale sia il modello del controller non lo so, e'un 48V crystalyte, e non ha l'interrutore rosso. immagino dalle foto dei documenti crystalyte che ho reperito, che l'unico spinotto libero sia per i freni, che non ho interesse a montare.M'interessa montare il cruise c. x verificare l'autonomia in modo un po piu' preciso, con l'acceleratore a mano non va.Con quello potrei mantenere la potenza regolata ad un certo valore, avrei variabile solo la mia pedalata, ma togliendo il pas verificherei solo a motore l'autonomia, che sarebbe la minima.
P.S.
X Linuxianox, potresti inviare foto della tua realizzazione, sono curioso di conoscerla nel dettaglio, sempre che non l'hai brevettata, sai magari..... |
|
|
|
UGO11
Utente Medio
Piemonte
162 Messaggi |
Inserito il - 11/03/2008 : 11:35:47
|
Immagine:
|
|
|
|
UGO11
Utente Medio
Piemonte
162 Messaggi |
Inserito il - 11/03/2008 : 11:38:24
|
invio le foto, la centralina la fisso sul taglio dei dissipatori,questa e' il controller con i vari cavi.
Immagine:
|
|
|
|
UGO11
Utente Medio
Piemonte
162 Messaggi |
Inserito il - 12/03/2008 : 09:35:01
|
Ho letto nel forum una discussione sul crystalyte questo il testo: Di,base,potrebbe,essere,composto,da,un,comunissimo,potenziometro,che,ruotato,ad,una,certa,
posizione,Ë,come,fosse,ruotato,l'acceleratore,a,pollice,in,una,posizione,costante.,Qelli,elettronici,
che,vedamo,linkati,nei,post,precedenti,fondamentalmente,hanno,la,stessa,funzione,ottenuta,con,
circuiti,integrati,e,quidni,fanno,un,po',di,scena,(possono,anche,essere,meglio,riparati,dalla,pioggia).,
Nel,caso,dei,motori,elettrici,un,rallentamento,della,bici,provoca,un,aumento,dell'assorbimento,di,
corrente,e,quindi,un,aumento,della,potenza,erogata,dal,motore,,fino,a,ritornare,alla,velocit#8225;,
massima,impostata.
Per,installarlo,perÚ,Ë,necessario,tagliare,il,cavetto,che,porta,il,segnale,dalla,manetta,alla,centralina,e,
consiglio,di,farlo,solo,a,mani,esperte.
Potrei quindi tagliando un cavetto dell'acceleratore e cambiando gli spinotti collegare il cruise control? se si mi sapete indicare quale? e come disporli accopiati?
grazie |
|
|
|
mazott
Utente Senior
Lazio
1359 Messaggi |
Inserito il - 12/03/2008 : 13:41:00
|
| UGO11 ha scritto:
Potrei quindi tagliando un cavetto dell'acceleratore e cambiando gli spinotti collegare il cruise control? se si mi sapete indicare quale? e come disporli accoppiati?
|
Il Cruise Control richiede un apposito input su centraline Crystalyte predisposte per il suo uso, la mia per esempio ne e' sprovvista. Non ho idea precisa se il thumb regulator equivale elettricamente ad un potenziometro, qualcuno lo aveva aperto e tolto la molla d'acciaio di richiamo, realizzando piu' o meno la stessa cosa. Leggevo anche, da chi l'aveva fatto, che l'intervento non era esente da trauma per il regolatore e occorreva uan certa attenzione nell'aprire e nel richiudere. |
>>>>> (26000Km Crystalyte 4011 48V) <<<<< |
|
|
|
UGO11
Utente Medio
Piemonte
162 Messaggi |
Inserito il - 13/03/2008 : 08:37:38
|
Ciao ferronis, in pratica ho usato la bici due volte, e poi ho iniziato a smontarla, per fare modifiche, sono contento dell'aquisto.
X mazott, grazie, ho gia' provveduto a smontare anche l'acceleratore, x verificare com'era fatto all'interno,il rischio e' piegare/rompere una delle 4 alette interne che lo ancorano alla semimanopola, e la molla va poi riagganciata, ho dovuto fisarlo su una morsa per poter fare il lavoro.Immagino sia un potenziometro, vi sono due zone di metallo agli estremi della corsa sulla semimanopola.Scusa ma non capisco, per input intendi che deve avere una taratura particolare? una resistenza? avevo idea che essendo anche il cruise un potenziometro potesse andare.
grazie |
|
|
|
Tino
Utente Master
fondatore
Veneto
3296 Messaggi |
Inserito il - 25/03/2008 : 10:28:28
|
