 Inserito il - 15/07/2010 : 17:59:24
|
Amici,
sono due annetti che non scrivo, ci eravamo lasciati dopo che grazie agli aiuti offerti dagli amici del forum e nonostante la mia incapacità elettrica ero riusciuto ad elettrificare una bici con un nine 250/350 watt 36 volt spinto da batterie al litio assemblate con cura da Denny di 19 AH e pochi muscoli.
Oggi vorrei postare le immagini del metodo che ho usato per stoccare stabilmente le batterie.
Niente di speciale , anzi un lavoretto semplice ed alla portata di tutti che a me è parso buono e bello,

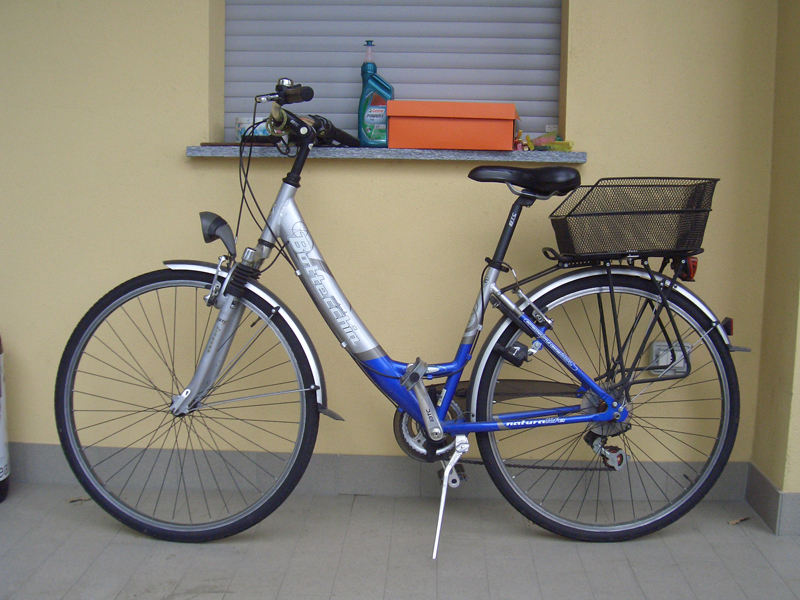

Ecco la bici in origine:
Immagine:
505,62 KB

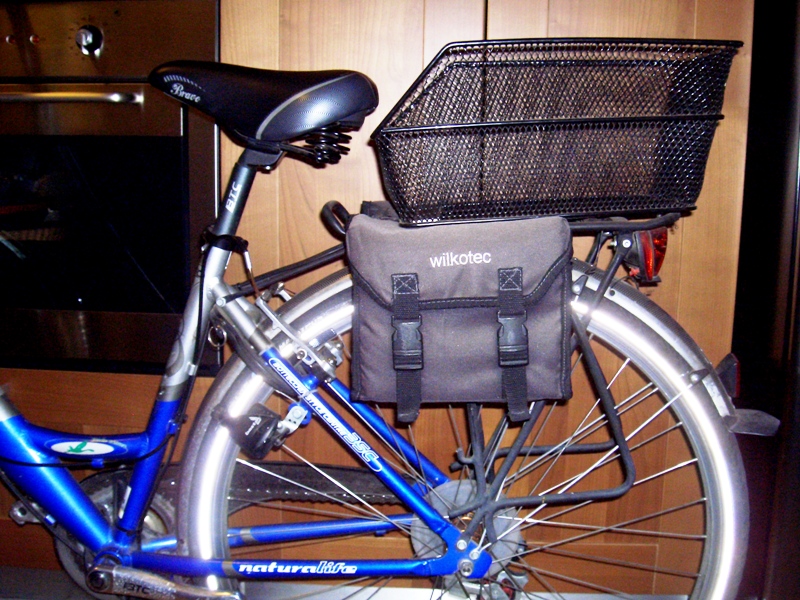

ecco la bici con le borse acquistate da quel simpaticone di Wilkotec
Immagine:
351,11 KB

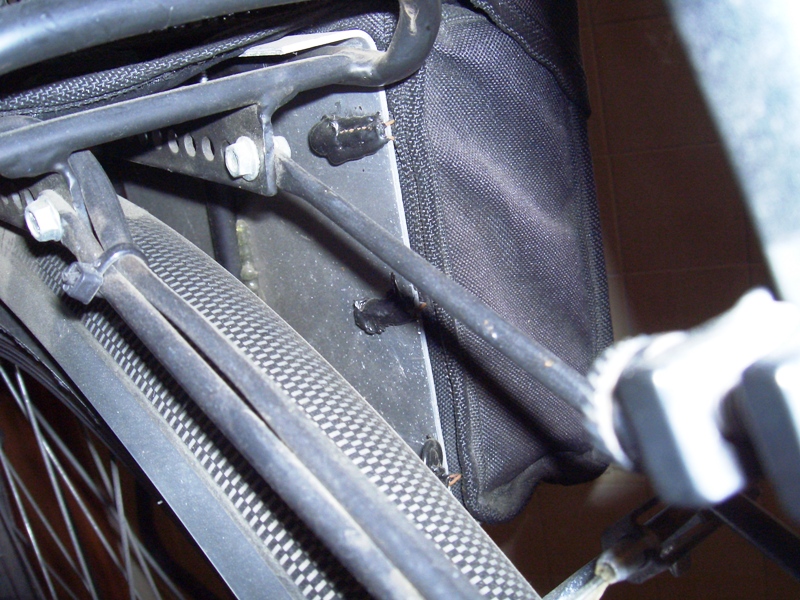

come vedete le borse pur contenendo le batterie non sembrano pesare, ecco perchè!:
Immagine:
314,18 KB

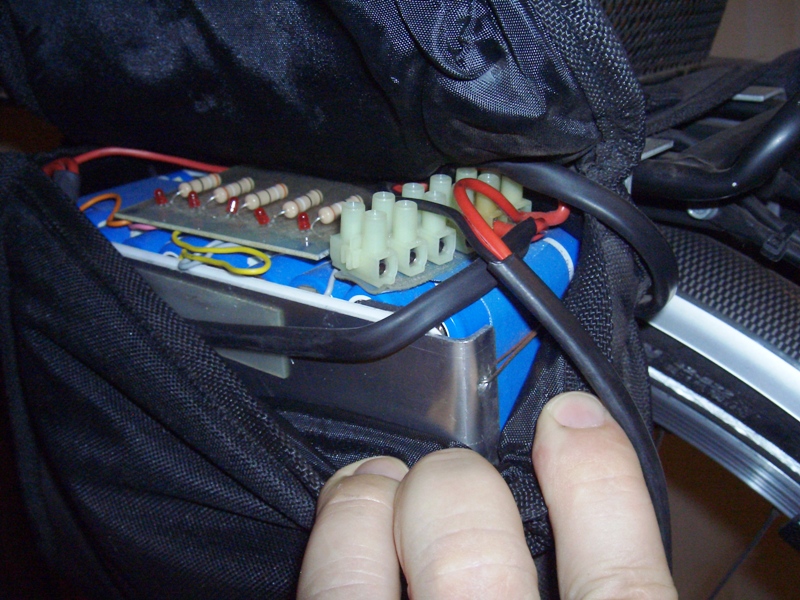

Tuttavia è bene che batterie siano ben franche e sopratutto "pesino di taglio" sulla piega della lamiera, io ho fatto così:
Immagine:
305,8 KB

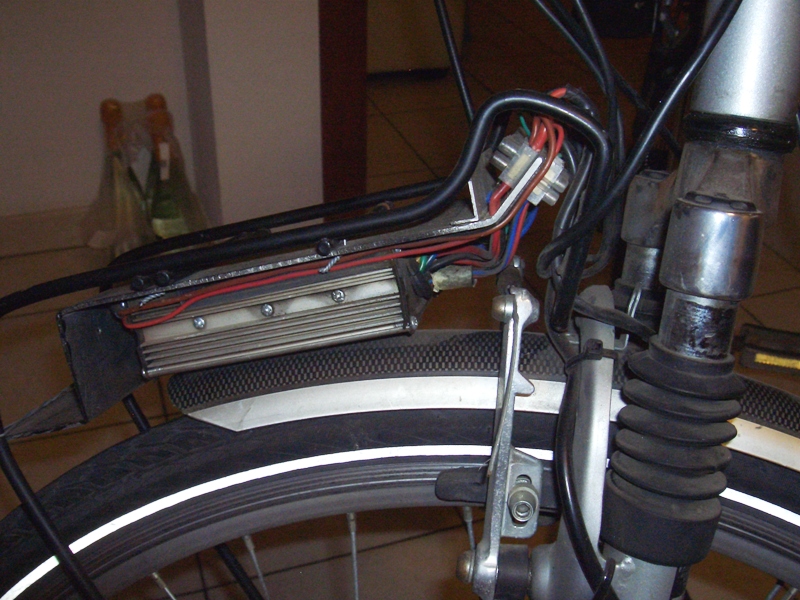

già che ci sono vi mostro il posizionamento della centralina ed i cablaggi
Immagine:
336,02 KB

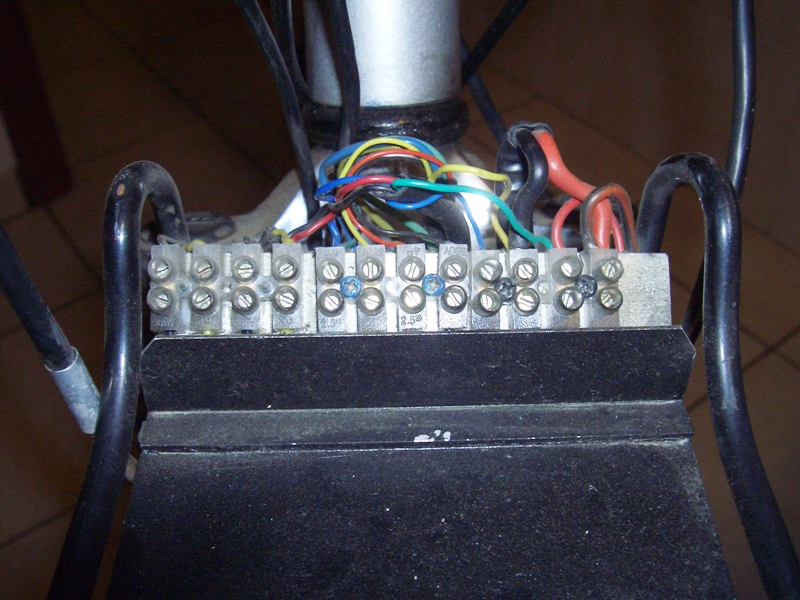

ecco i cablaggi che ho fatto con i mammouth fissati alla piastra sul portapacchi davanti, ho tolto tutti gli spinotti originali, tagliato i cavi di misura e stagnato le punte dei cavi che ho inserito nei mammouth, il tutto coperto da un coperchio sagomato a mano.
Immagine:
305,48 KB
Ed è così che la bici di oloturia non sembra neanche tanto elettrica
e se ne va in giro senza essere notata, anche perchè la prima cosa che notano è la mia sagoma da 100 kg appollaiata sopra la bici. Qualcuno quando sono fermo guarda bene la bici... , io gli dico; è elettrica!
e lui sicuro: ah!si! vè! quello lì sotto il portapacchi è il motore!
Ciao a tutti e buone ferie a chi ci và!
|
|
|
imayoda
Utente Master
Emilia Romagna
2826 Messaggi |
Inserito il - 15/07/2010 : 18:35:42
|
il motore dov'è?? anteriore?? cmq una bellissima bici urbana  complimenti |
 |
|
|
oloturia
Utente Normale
Emilia Romagna
96 Messaggi |
Inserito il - 15/07/2010 : 23:04:38
|
sì, il motore è anteriore è un nine che fa un ottimo lavoro, grazie dei complimenti.
Ciao |
|
|
|
pixbuster
Amministratore
fondatore
Veneto
12375 Messaggi |
Inserito il - 15/07/2010 : 23:59:47
|
Bentornato Oloturia !
E bel lavoro !
Ma mancherebbe una bella foto della tua creatura in tutto il suo splendore elettrico |
Pix su Frisbee Atlas, su pieghevole 20" Kawasaki con kit Bafang centrale e su Cargo muscolare "artigianale"
|
|
|
|
oloturia
Utente Normale
Emilia Romagna
96 Messaggi |
Inserito il - 16/07/2010 : 08:05:52
|

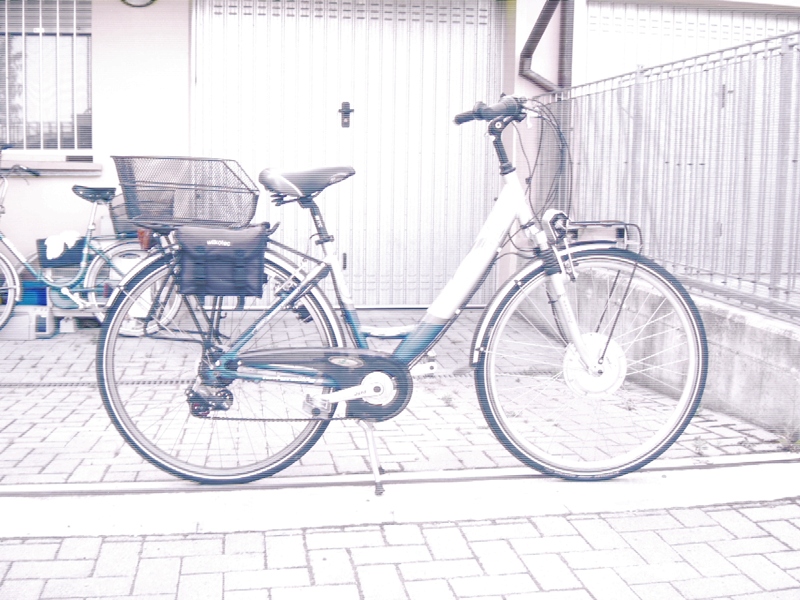

è vero! ma accidenti la macchina fotografica stranamente si è messa di traverso e mi fa delle foto con delle righe orizzontali,non sò se è un errore della macchina o un settaggio, comunque la posto ugualmente
Immagine:
297,4 KB
ecco quà, si vede anche il coperchio dei cablaggi.
La bottecchia si dà un pò di arie, ma è disturbata dalla piccola graziella sullo sfondo... che è un pò gelosa e credo che voglia anche lei un bel motore... |
|
|
|
pixbuster
Amministratore
fondatore
Veneto
12375 Messaggi |
Inserito il - 17/07/2010 : 00:00:19
|
Si presenta bene! complimenti !
|
Pix su Frisbee Atlas, su pieghevole 20" Kawasaki con kit Bafang centrale e su Cargo muscolare "artigianale"
|
|
|
|
geppetto2009
Utente Medio
Lazio
356 Messaggi |
Inserito il - 17/07/2010 : 02:40:48
|
Complimenti.
Io credo di aver cercato quelle borse da sempre. Mi sai dire le dimensioni interne ?
Le ho trovate sul sito di Wilkotec (scoperto grazie a te): devo parlare tedesco per riuscire a comprarle? |
geppetto2009
1) BTwin7 28" Nine C. RH205 HS / CLYTE 5304 - 48V/27A - 72V/45A (VELTOP smontato a giugno) +
2) EX BTwin7 26" Nine C. FH154 (RUBATA)
3) EX Bici donna 28" Nine C. FH154 (RUBATA) +
4) Pieghevole 12,5" Nine C. RH100 - 36V/17A +
5) Atala Scatto 16" CUTE Q85 36V/12A +
6) Pieghevole 20" CUTE Q85 - 36V/12A
7) Triciclo 20" CUTE Q100 - 24V per nonno Giorgio.
Batterie 18,6 Ah ICR18650-26F + 2x36V=72V A123 ECCEZIONALI - 25.000 km percorsi. |
|
|
|
oloturia
Utente Normale
Emilia Romagna
96 Messaggi |
Inserito il - 17/07/2010 : 10:48:55
|
Ciao Geppetto,
per parlare con wilkotec non è necessario parlare il tedesco, è sufficente qualche parola in inglese, poi lui parla poco e risponde ancora meno.
Il sito era già stato citato dal forum tempo fà, le misure sono queste:
altezza 170 larghezza 200 profondità o spessore 70 sono in tessuto di Nylon temono il sole perchè si scolorano e non reggono il peso delle Batterie al piombo, perchè si smandrappano nelle cuciture, per questo mi sono inventato i sostegni a scomparsa in metallo.
Rimangono comunque borse robuste rispetto a quelle che normalmente si trovano in giro. |
|
|
| |
