 Inserito il - 25/06/2013 : 14:59:03
|
E' un po' che sperimento varie configurazioni di bipa, con particolare attenzione ai motori centrali (non solo il nuovo Bafang...).
Ma non sono tutte rose e fiori.
Affinche' non ci incappi qualcun'altro voglio condividere un'esperienza (al momento) molto negativa con un motore cinese da 250W, l'Achiever, che pure aveva degli aspetti interessanti.
L'oggetto, che include in un compatto cilindro anche il controller e un non esaltante sensore di coppia, circola oramai da qualche tempo.

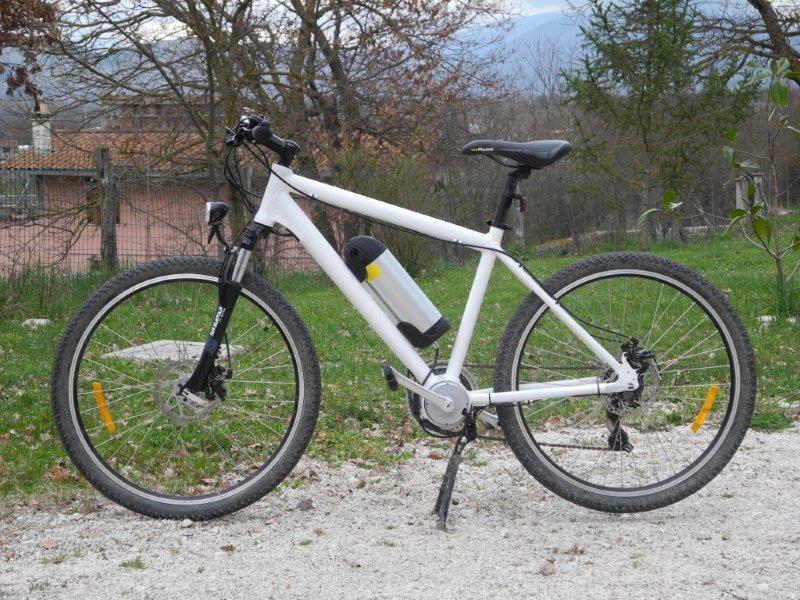

Il problema e' che ora hanno pensato bene di equipaggiarci anche delle MTB e, problema maggiore, ho voluto sperimentarlo su di una bici con apposito telaio.
Immagine:
138,8 KB
Il risultato finale non mi dispiaceva, nonostante la componentistica di basso livello e alcuni difetti strutturali del motore (rumorosita' meccanica, distanza elevata tra i pedali, pedalata "gommosa") che peraltro dovrebbero essere mitigati da una annunciata prossima versione del motore.
Sostituito il pacco pignoni originale (7v) con un semplice Megarange la bici era diventata un rampichino niente male.

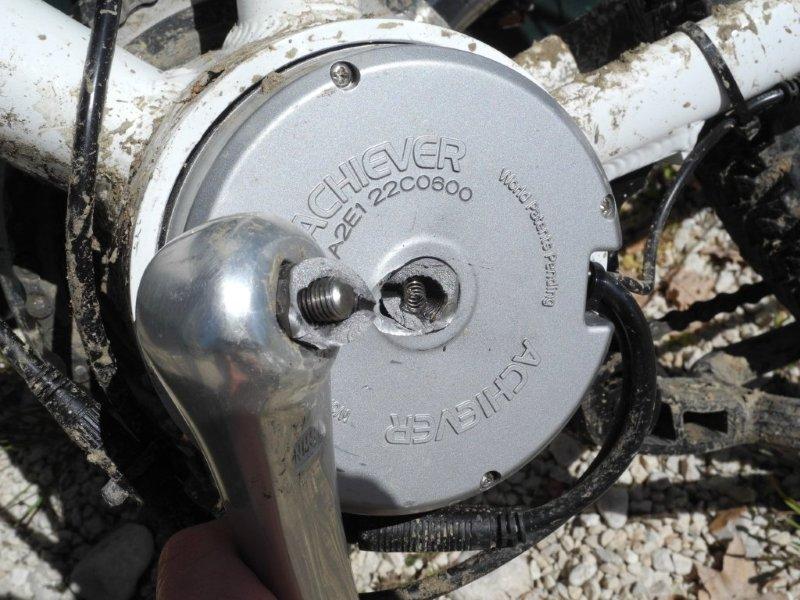

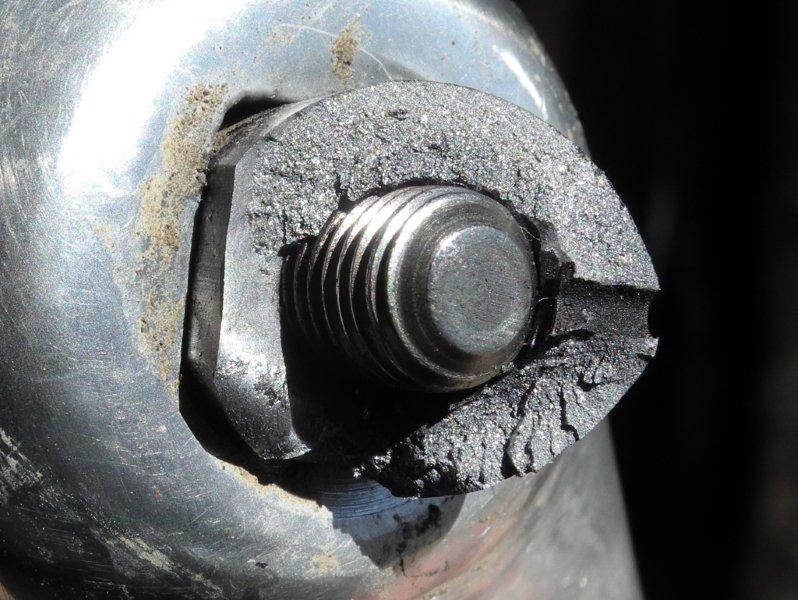

Tutto finche' non ho messo la bici tra le mani, anzi tra i piedi, di un mountain biker piu' serio di me. Il risultato lo vedete nelle foto: rottura di schianto, fortunatamente a bassissima velocita', del pedale di sinistra...
Immagine:
94,01 KB
Immagine:
96,54 KB
Non so se qualcuno ha mai visto un movimento centrale cedere a questo modo... Io no, ma smontando il sistema si capisce che Achiever se l'e' voluta: l'asse e' cavo, e con fessure longitudinali che non chiedono di meglio che fare da innesco per una rottura...
Ho cortesemente spiegato l'accaduto a www.achieverbike.com, i quali con comunicazioni a cadenze geologiche mi hanno assicurato che non appena sara' pronto il nuovo motore me ne sara' prontamente spedito uno. Se la specie umana non si sara' estinta prima...
Resto in fiduciosa attesa dell'happy ending, ma ovviamente se vedete nel frattempo un motore come quello in foto su qualcosa di piu' estremo di una bici da lungomare consiglio di starne prudentemente alla larga...
|
|
|
pilotaDD
Utente Master
6219 Messaggi |
Inserito il - 25/06/2013 : 22:35:12
|
| comunque grazie per condividere con il mondo la tua esperienza. Bene hai fatto a contestare la cosa al costruttore, senza dubbio il pezzo era difettoso. In bocca al lupo per l'happy end. |
BH Emotion Xenion Jumper 27.5 del 2017 con Bosch Performance CX e batteria da 500Wh+extender da 200Wh, bipa da...trekking estremo!
ma ancora la vecia BH Emotion City 650 Man del 2010 convertita a MTB sistema Panasonic 26V batteria 10Ah ricellata nel 2018, 7 marce con corona da 41 e pacco pignoni 11-34, ruote da 26" (tutta mia!)
una batteria da 16Ah Flyer ricellata a fine 2021 come ricambio per le gite più impegnative (la 18Ah Derby del 2012 l'ho regalata)
Kalkhoff Agattu del 2012 con Nexus da 7 marce, batteria 26V 8Ah, per la moglie (ma ogni tanto...)
MTB Btwin con ruote da 26" (era del figlio, ex ottimo accompagnatore in gite per città e campagna ma ormai la usa una volta l'anno...)
pieghevole Faram Alloy con ruote da 20" e cambio 6 marce
biciclette muscolari varie per tutta la famiglia di seconda o terza mano
...e da maggio 2025 una Scott Strike 910evo con Bosch e batteria da 750Wh!
e mi hanno rubato una Kalkhoff Agattu del 2008 con Panasonic 26V batteria 10Ah,ruote da 28", Nexus 7 sp.(era della moglie, ma ogni tanto ...)
e due E-Sun pieghevoli con ruote da 20" 6V (una per me e una per la moglie)
|
 |
|
|
leonardix
Utente Master
Lazio
6387 Messaggi |
Inserito il - 26/06/2013 : 08:15:34
|
| Rottura impressionante, fortuna tutto bene, e speriamo in una sostituzione se non celere, almeno in tempi umani! |
|
|
|
Barba 49
Utente Master
Toscana
36497 Messaggi |
Inserito il - 26/06/2013 : 09:17:37
|
Grazie del report, in effetti un asse cavo non ha grandi possibilità di resistere alla pedalata di un biker ben allenato e pesante.
Tra l'altro la frattura è strana, non capisco che tipo di acciaio possano aver usato, e certamente quel foro trasversale da 5-6mm che si intravede ha facilitato la rottura.  |
|
|
|
sest
Nuovo Utente
Campania
28 Messaggi |
Inserito il - 26/06/2013 : 09:53:31
|
Se il montaggio è corretto ed è un caso isolato si può anche "perdonare", ma certo è che rotture di questa tipologia nel 2013 sono a mio modesto avviso IMPERDONABILI e INCOMPRENSIBILI. |
|
|
|
Akira
Nuovo Utente
Abruzzo
22 Messaggi |
Inserito il - 26/06/2013 : 10:12:57
|
In effetti la sezione di taglio e' strana. Sicuramente non e' la tipica rottura a fatica, la bici era seminuova.
L'innesco e' da quello che sembra un forellino ma e' ben peggio: e' l'estremita di una delle due asole diametralmente opposte che percorrono longitudinalmente per un paio di centimetri l'asse cavo... (gia' che c'erano potevano ricavarci anche delle canaline passacavo  )
Dal punto di innesco la superfice dell'acciaio e' quella tipica della rottura di schianto, poi verso la fine evidentemente la sollecitazione si e' smorzata e la rottura assume un aspetto plastico.
Difetti del materiale o dei trattamenti termici a parte, si tratta di un disegno palesemente sbagliato. Altro che farmi attendere: Achiever dovrebbe darmi un premio principesco per l'informazione che gli ho involontariamente (e bonariamente, per ora) fornito... |
|
|
|
sest
Nuovo Utente
Campania
28 Messaggi |
Inserito il - 26/06/2013 : 10:32:28
|
....Ora magari gli "regaliamo" pure un progettino con tanto di simulazione CAD e annesso pure un bel test di sperimentazione su strada. Fossi in te chiederei l'invio immediato di altro motore.
In ogni caso questo motore è "legato" alla bici, mentre il BAFANG centrale ha una versatilità completa, arriviamo a dire che in pochissimo tempo lo smonti e rimonti su altra bici senza problemi, al momento il centrale BAFANG stà sbaragliando il campo, non dimenticando anche il costo enormemente più basso...... |
|
|
|
Akira
Nuovo Utente
Abruzzo
22 Messaggi |
Inserito il - 26/06/2013 : 17:03:19
|
A parte il fatto che e' difficile pretendere qualcosa a 7000 Km di distanza, con un motore uguale non me ne faccio nulla: con quale tranquillita' ci affronterei una salitona?
Ma non manchero' di far presente che intanto che progettano la nuova versione io metto in guardia l'occidente dai rischi dell'attuale...
Non disprezzerei pero' questo approccio al motore centrale: e' vero che non si presta a retrofit (come Bosch e Panasonic, del resto) ma su di un telaio apposito, peraltro molto semplice da realizzare, puo' costituire (corretti i difetti) un insieme molto compatto e funzionale, ad una frazione del costo di quei sistemi.
Il costo del solo gruppo motore-riduttore-sensore-controller credo sia comunque piu' basso del Bafang. |
|
|
|
baldiniantonio
Utente Master
Lazio
5039 Messaggi |
Inserito il - 26/06/2013 : 17:44:00
|
| sest ha scritto:
....In ogni caso questo motore è "legato" alla bici, mentre il BAFANG centrale ha una versatilità completa, arriviamo a dire che in pochissimo tempo lo smonti e rimonti su altra bici senza problemi, al momento il centrale BAFANG stà sbaragliando il campo, non dimenticando anche il costo enormemente più basso......
|
assolutamente d'accordo, inoltre l' "8FUN" lo propongono anche in versione "rechargeable motor bike "
http://www.alibaba.com/product-gs/878983725/new_central_motor_electric_bike.html
|
utente dal 2007
BH Emotion IBS Xenion 650 Lite Bosch classic
Lombardo Amantea Bosch classic
|
|
|
|
pilotaDD
Utente Master
6219 Messaggi |
Inserito il - 26/06/2013 : 19:49:36
|
| Barba 49 ha scritto:
Grazie del report, in effetti un asse cavo non ha grandi possibilità di resistere alla pedalata di un biker ben allenato e pesante.
Tra l'altro la frattura è strana, non capisco che tipo di acciaio possano aver usato, e certamente quel foro trasversale da 5-6mm che si intravede ha facilitato la rottura.
|
la rottura a me sembra una classicissima rottura a fatica di una struttura in acciaio, la zona lucida è dove si è espansa una cricca pedalata dopo pedalata, il tuo amico ha solo accelerato la rottura di schianto della sezione resistente rimasta... |
BH Emotion Xenion Jumper 27.5 del 2017 con Bosch Performance CX e batteria da 500Wh+extender da 200Wh, bipa da...trekking estremo!
ma ancora la vecia BH Emotion City 650 Man del 2010 convertita a MTB sistema Panasonic 26V batteria 10Ah ricellata nel 2018, 7 marce con corona da 41 e pacco pignoni 11-34, ruote da 26" (tutta mia!)
una batteria da 16Ah Flyer ricellata a fine 2021 come ricambio per le gite più impegnative (la 18Ah Derby del 2012 l'ho regalata)
Kalkhoff Agattu del 2012 con Nexus da 7 marce, batteria 26V 8Ah, per la moglie (ma ogni tanto...)
MTB Btwin con ruote da 26" (era del figlio, ex ottimo accompagnatore in gite per città e campagna ma ormai la usa una volta l'anno...)
pieghevole Faram Alloy con ruote da 20" e cambio 6 marce
biciclette muscolari varie per tutta la famiglia di seconda o terza mano
...e da maggio 2025 una Scott Strike 910evo con Bosch e batteria da 750Wh!
e mi hanno rubato una Kalkhoff Agattu del 2008 con Panasonic 26V batteria 10Ah,ruote da 28", Nexus 7 sp.(era della moglie, ma ogni tanto ...)
e due E-Sun pieghevoli con ruote da 20" 6V (una per me e una per la moglie)
|
|
|
|
Akira
Nuovo Utente
Abruzzo
22 Messaggi |
Inserito il - 27/06/2013 : 01:12:09
|
| pilotaDD ha scritto: ...
la rottura a me sembra una classicissima rottura a fatica di una struttura in acciaio, la zona lucida è dove si è espansa una cricca pedalata dopo pedalata,
...
|
Sembra ma non lo è.
La zona lucida è la fine della frattura, non l'inizio. La deformazione plastica che si vede è incompatibile con l'avanzamento per fatica di una cricca.
Non che sia molto importante la questione metallurgica in se, ma è che se veramente fosse partita una cricca da quel punto, in una zona di conformazione assolutamente normale, dovremmo pensare ad un difetto clamoroso del materiale. Invece la rottura è partita più all'interno, per un difetto clamoroso del disegno, che si può sperare venga corretto nell'agognata nuova versione... |
|
|
|
pilotaDD
Utente Master
6219 Messaggi |
Inserito il - 27/06/2013 : 07:59:46
|
| uh è vero, dalla foto a prima vista non avevo apprezzato la deformazione plastica...allora ha proprio ragione barba, strana rottura e strana lega... |
