 Inserito il - 02/06/2023 : 01:32:40
|
Per stare più tranquillo vorrei rinforzare il carro posteriore della mia bici poiché il mio motore hub ha una coppia notevole.
Sono pronto ad appoggiarmi a una carpenteria e spendere quanto necessario, ma non so da dove iniziare, (e non so disegnare su cad)
Consigli?
P.s. vi risulta che i motori crystalyte nelle versioni più potenti in genere montino come larghezza sui carri misure standard usati per le Mountain bike?(per esempio le rock rider)
|
|
|
alexdgl
Utente Senior
Veneto
1017 Messaggi |
 Inserito il - 02/06/2023 : 02:37:27
|
| (leggo che hanno un drop out di 140mm, dovrebbe essere la misura standard per il carro delle mtb, mi sbaglio? |
 |
|
|
claudio02
Utente Master
9038 Messaggi |
Inserito il - 02/06/2023 : 08:46:17
|
nn ti sbagli.
t.a. in inox montato bene con lembi di camera d aria, se ci sono punti critici, per non rovinare il telaio.
ps no fuoristrada. |
Una persona pessimista fa si di creare delle energie che andranno nella direzione delle sue paure piu profonde, fino alla loro realizzazione. Il pessimismo sincronizza anche i semafori. |
|
|
|
T4R
Utente Master
Campania
3547 Messaggi |
Inserito il - 02/06/2023 : 09:39:06
|
Io ho utilizzato un sistema diverso.
Ho preso delle chiavette in acciaio sono dei parallelepipedi stretti e lunghi e si trovano di tutte le dimensioni.
Due per ogni lato, una è saldata sul carro parallela all'asola è forata e filettata, l'altra è solo forata pari alla prima e si stringe con in mezzo l'asse motore.
Non riesco a trovare le foto e quindi spero di essermi spiegato bene, comunque è un sistema molto sicuro, l'asse viene stretto e non c'è verso che possa girare, ed è molto veloce da smontare e rimontare.
Saluti Pino |
Cagiva E-lefantino in merittato riposo temporaneo
Decatlhon 9.1 Lmt BBS Work in progress
Tecnobike DH Modified
HopTown the RED one.
Le moto sono oggetti che fanno sognare. Hanno colori e suoni diversi, hanno forme che rivelano l'ispirazione di chi le ha concepite. A volte queste creazioni sono autentici oggetti d'arte motoristica che trasformano il proggettista in artista.
Claudio Castiglioni
Corro perchè provo una sensazione unica, non lo sò spiegare ma è qualcosa di speciale, nascosto dentro di me.
Marco Simoncelli |
|
|
|
alexdgl
Utente Senior
Veneto
1017 Messaggi |
Inserito il - 02/06/2023 : 10:15:45
|
lo dico sottovoce.. l'idea è quella di kittarla da 3 a 5kw, quindi voglio trovare qualcosa di molto solido per stare tranquillo.
claudio tu mi avevi postato una foto di quello che avevi fatto realizzare tu, mi pare abbastanza solido da poter esser messo anche su potenze simili, che dici?
http://www.jobike.it/Public/data/claudio02/2021118183357_20171116132342_20160328_155315.jpg |
Modificato da - alexdgl in data 02/06/2023 10:16:49 |
|
|
|
giordano5847
Utente Master
Lombardia
4101 Messaggi |
Inserito il - 02/06/2023 : 11:02:39
|

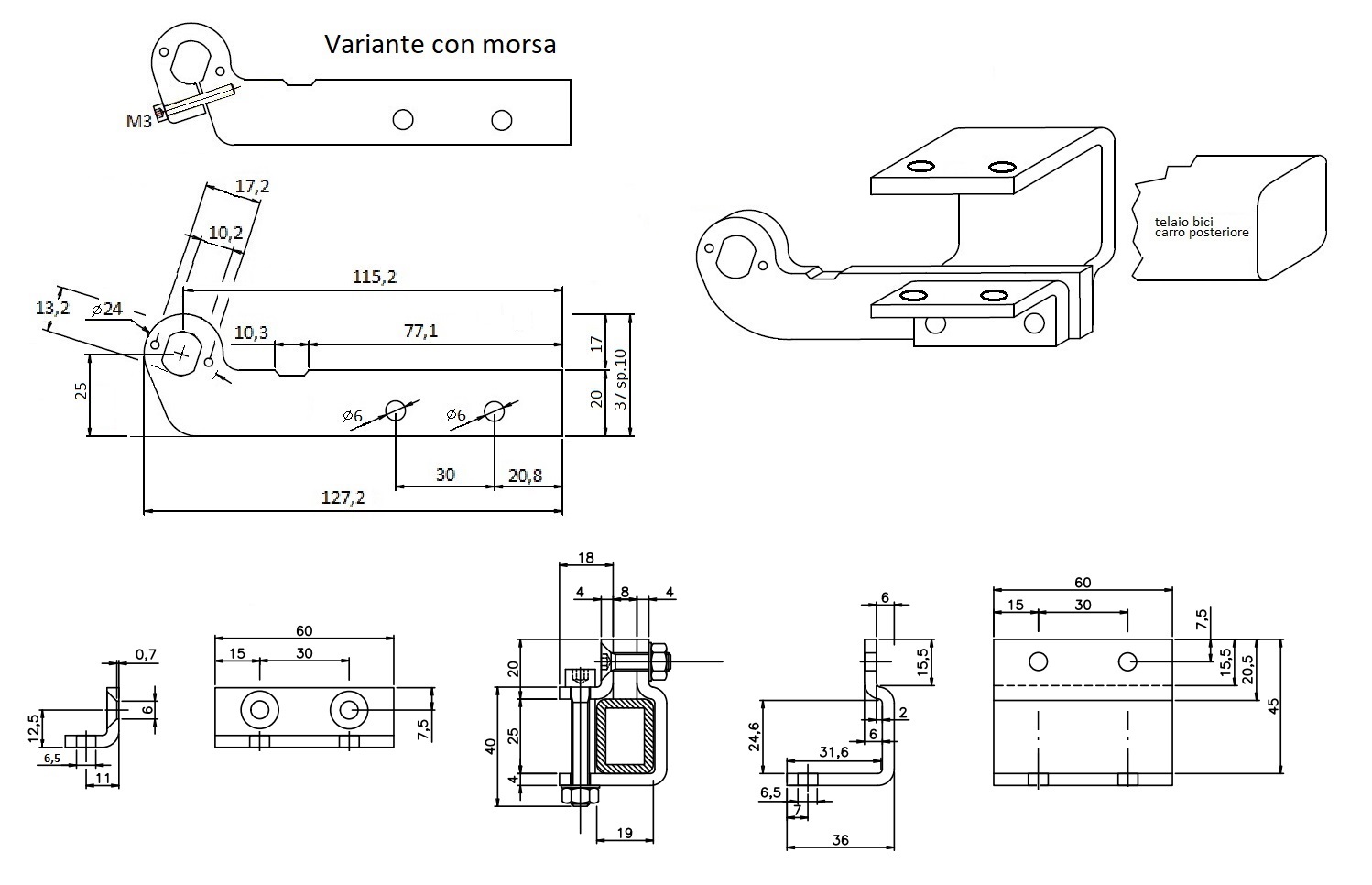

ecco il disegno costruttivo
|
|
|
|
giordano5847
Utente Master
Lombardia
4101 Messaggi |
|
|
alexdgl
Utente Senior
Veneto
1017 Messaggi |
Inserito il - 02/06/2023 : 13:49:57
|
grazie giordano. la variante con morsa quale scopo avrebbe esattamente?
rispetto a quello di claudio che ho postato sopra è modificato mi pare, come mai la scelta differente?
le misure andrebbero bene per qualsiasi mtb media suppongo (io ho una rockrider 520)
|
Modificato da - alexdgl in data 02/06/2023 13:52:00 |
|
|
|
claudio02
Utente Master
9038 Messaggi |
Inserito il - 02/06/2023 : 14:47:27
|
Con il T.A.giordano non si muove nulla minimo fino a 10kw.
Si tratta di gente in gamba quella lì.
|
Una persona pessimista fa si di creare delle energie che andranno nella direzione delle sue paure piu profonde, fino alla loro realizzazione. Il pessimismo sincronizza anche i semafori. |
|
|
|
giordano5847
Utente Master
Lombardia
4101 Messaggi |
Inserito il - 02/06/2023 : 15:02:31
|
| alexdgl ha scritto:
grazie giordano. la variante con morsa quale scopo avrebbe esattamente?
rispetto a quello di claudio che ho postato sopra è modificato mi pare, come mai la scelta differente?
le misure andrebbero bene per qualsiasi mtb media suppongo (io ho una rockrider 520) |
La variante con morsa sarebbe per renderlo solidale con l'albero nel caso ballasse un po' ma se la lavorazione è fatta bene non si muove nulla.
E' uguale a quello di Claudio solo che la foto è fatta con la bici sotto sopra, il disegno è per la bici appoggiata a terra.
Chiaro che ogni bici ha le sue piccole differenze che si aggiustano togliendo un po' di materiale dove tocca, vedi scasso prima dell'albero (saldatura).
Mi viene un dubbio sull'orientamento del quadro dell'albero, potrebbe esser ruotato di mano opposta o otogonale al braccio del carro
I due forellini affinco all'albero sarebbero per un eventuale estrattore non indispensabili
Non ho visto la bici ho solo disegnato da un simulacro fatto su cartoncino che mi ha mandato Claudio |
Modificato da - giordano5847 in data 02/06/2023 15:09:09 |
|
|
|
alexdgl
Utente Senior
Veneto
1017 Messaggi |
Inserito il - 02/06/2023 : 16:34:24
|
quindi sei tu l'autore giordano?
Abbiamo davvero un know-how in questo forum invidiabile, w jobike! |
|
|
|
windfire
Utente Senior
1917 Messaggi |
Inserito il - 02/06/2023 : 20:47:27
|
| Su jobike...è pieno di esperti... |
|
|
|
alexdgl
Utente Senior
Veneto
1017 Messaggi |
Inserito il - 02/06/2023 : 21:56:27
|
Claudio mi ricordo che i tuoi ti avevano preso 30€ per farli. Era un prezzo amico o vi pare il prezzo giusto?
La carpenteria vicino casa per farmi un contenitore per la batteria mi ha chiesto 100€, di meno proprio non scendeva. |
|
|
|
claudio02
Utente Master
9038 Messaggi |
Inserito il - 03/06/2023 : 07:36:00
|
mi sembra si 30€, ma considera che mandavano il pezzo in produzione dopo un mese...a volte sbagliavano la misura, quindi un altro mese.
robe da sangue dal naso.
mi hanno chiesto se vendo la bici, meno di 3000€ sarebbe regalata. se provi a farla capisci il perche'.
|
Una persona pessimista fa si di creare delle energie che andranno nella direzione delle sue paure piu profonde, fino alla loro realizzazione. Il pessimismo sincronizza anche i semafori. |
|
|
|
windfire
Utente Senior
1917 Messaggi |
Inserito il - 03/06/2023 : 08:52:26
|
| Diciamo che un artigiano per meno di 50 euro orari non lavora....quindi se tra una cosa e l'altra ci perde due orette (intendo con tutto....studio della cosa andare ad acquistare il materiale) per me è un prezzo onesto |
|
|
|
