Torcia led help - elettronico cercasi :)

Nuova Discussione

Rispondi

Versione Stampabile

Aggiungi Segnalibro

Autore

Discussione

maxpoz
Utente Senior

Lombardia

1129 Messaggi

Inserito il - 02/10/2010 : 18:35:41

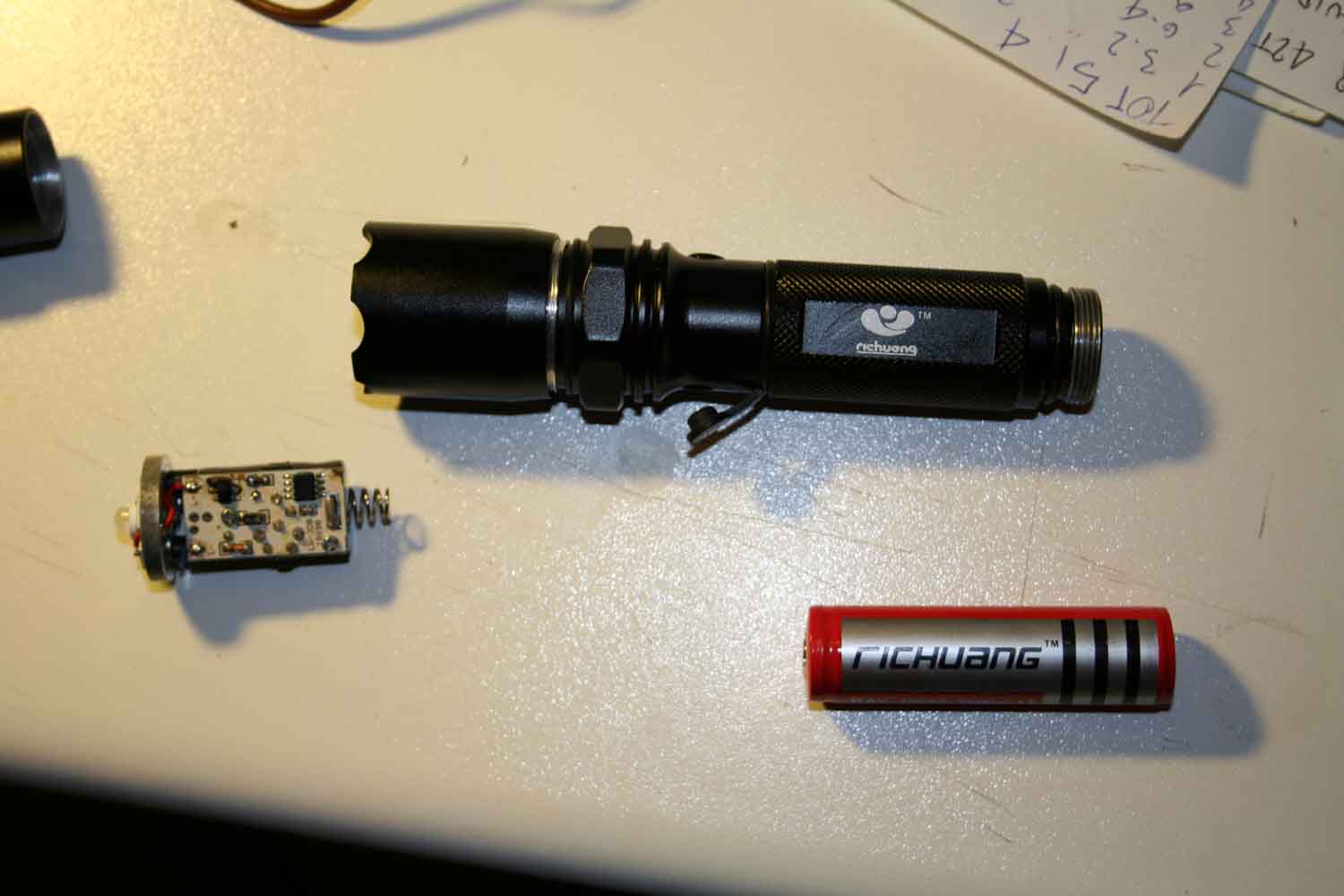

Oggi sono andato al radiant a Novegro e ho acquistato una torcia a led chinese di quella powerled con caricatore e batteria 18650 al litio per 15 euri.
Arrivo a casa e non funziona. la carico e non funziona.
La smonto, la rimonto e sembra partire con attaccato il caricabatterie ma solo muovendo un pò lo spinotto.

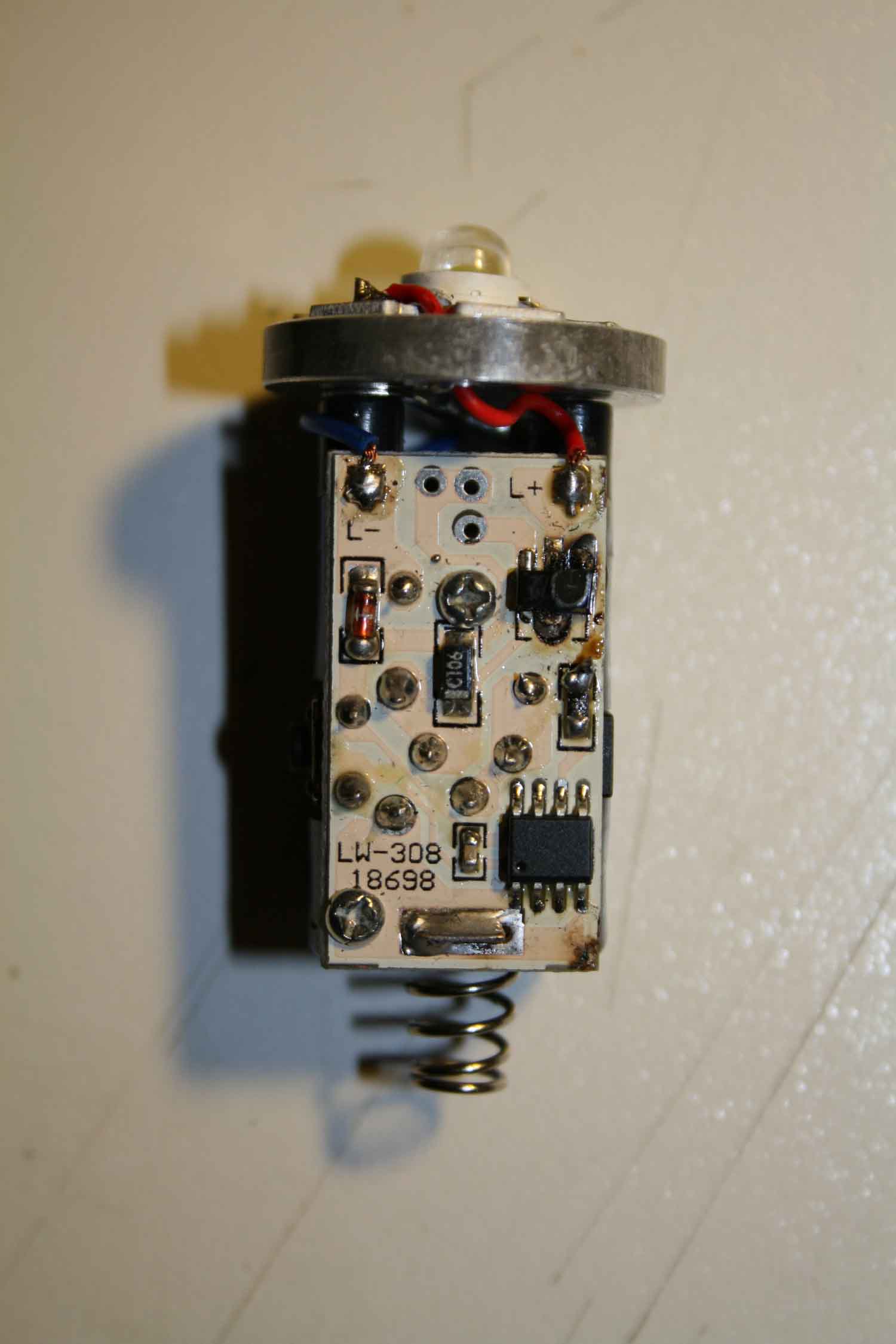

Ad un certo punto inizia a fumare e smontandola noro un componente bruciato, sapete dirmi che componente è? penso sia un regolatore di voltaggio la sigla che si legge è solo il finale 72.
Posso farla andare in qualche altro modo?

P.s. è la seconda che compo, la prima via internet l'ho ripedita perchè il punsante si è guastato dopo 3 volte che l'ho accesa

Immagine:

100,38 KB

Immagine:

124,52 KB

Immagine:

75,25 KB

Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v

RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah

tittopower
Utente Senior

Emilia Romagna

1594 Messaggi

Inserito il - 02/10/2010 : 18:51:01

Il circuitino dovrebbe essere un generatore di corrente costante per alimentare il led, il componente rotto potrebbe essere o un mos o un transistor, ma a volte è molto difficile risalire al tipo di componente con la sigla completa, così dimezzata sarà dura. Seguendo un po il circuito si potrebbe arrivare a capire di che si tratta e provare a sostituirlo con qualcosa non SMT. Prima di tutto però bisognerebbe capire se il led funziona, una rottura del genere farebbe pensare a un corto sul led. Se hai un alimentatore variabile puoi staccare il led dal circuito e alimentarlo partendo da 0 volt, fissando una corrente massima e pian piano aumentare tensione per vedere se si accende.

Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque

Barba 49
Utente Master

Toscana

36497 Messaggi

Inserito il - 02/10/2010 : 19:01:26

Quoto Titto, non ha senso riparare il componente bruciato senza prima eliminare la causa del cortocircuito. Prova almeno il Led.

maxpoz
Utente Senior

Lombardia

1129 Messaggi

Inserito il - 02/10/2010 : 20:10:53

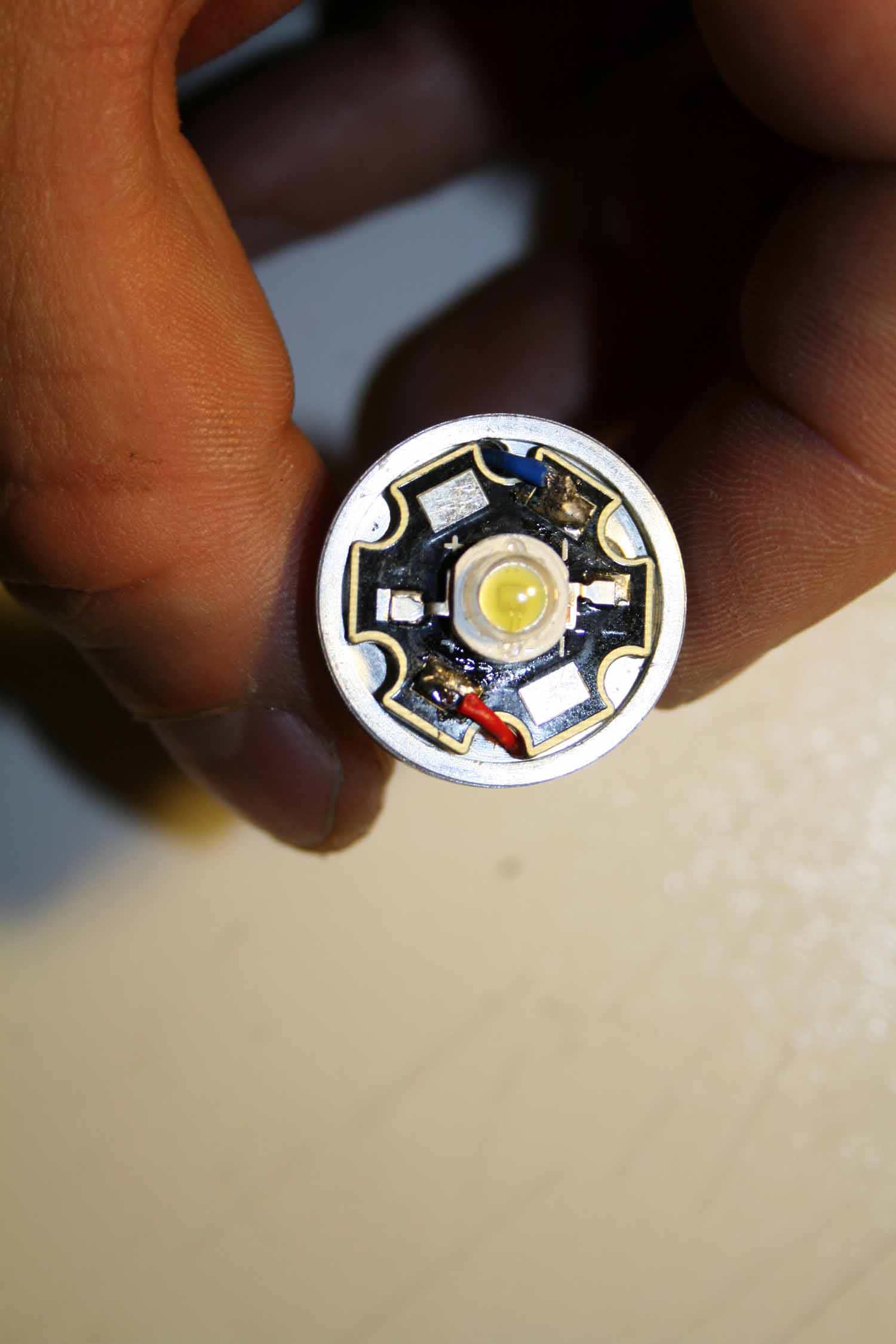

Allora il led va. L'ho riattacata e va.

Il pulsante faceva on media potenza-on piena potenza e stroboscopica.
Adesso appena attacco la batteria si accende. Non va + l'off.

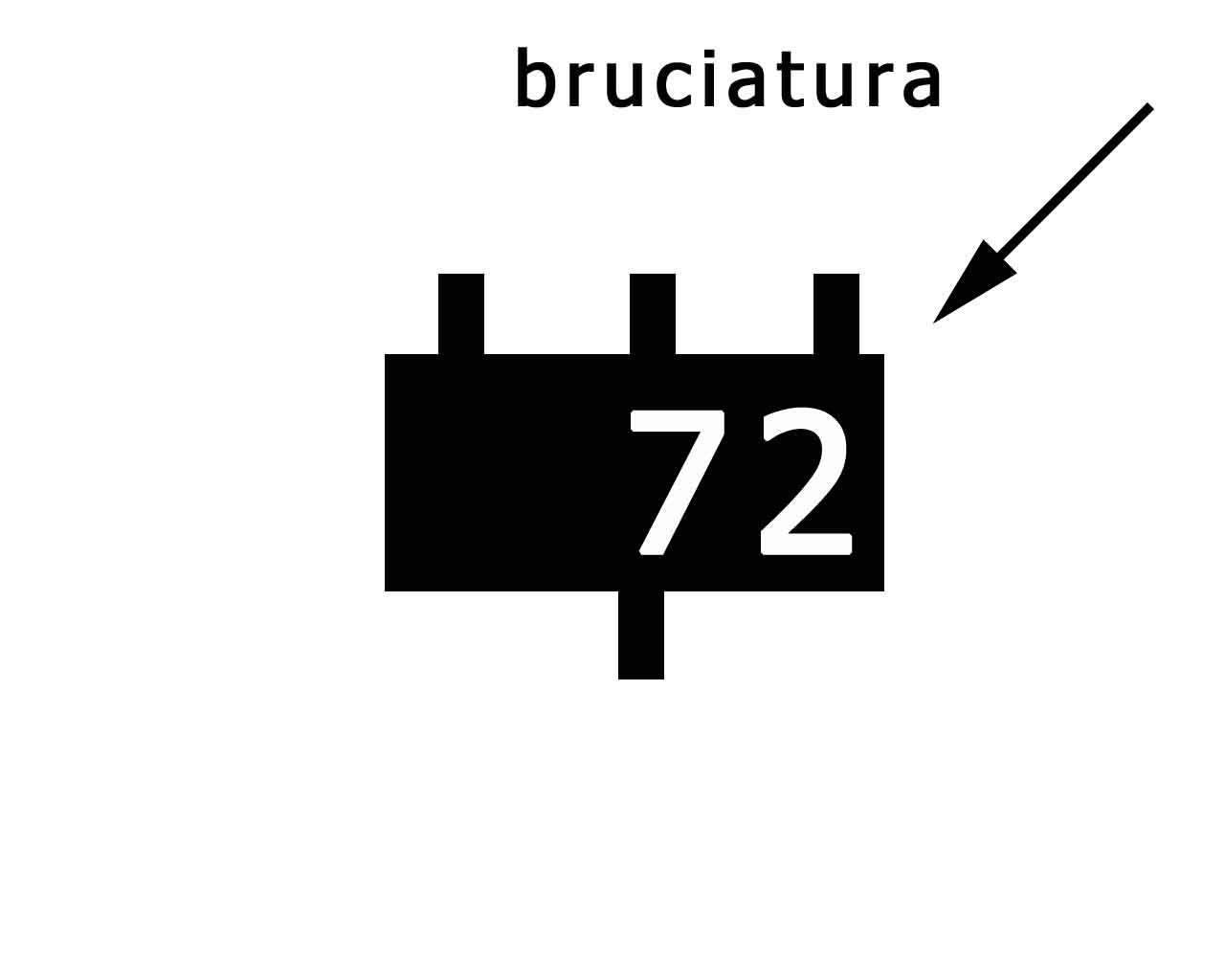

Il componente che si è colato, è quello sotto il + allego uno schema

Nel caso potrei staccare tutta l'elettronica e rifarla da zero solo con un interruttore
e il regolatore ma perderei il circuito di ricarica che era comodo.

Leggendo qua http://www.hebeiltd.com.cn/?p=led.power dovrebbe essere penso un 1w oppure 3w 700mA 3.5v
cosa dovrei mettere un lm317?
Potrebbe essere una cosa del genere?
