cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 08/04/2012 : 11:52:46  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
Premessa: nemmeno questa volta è tutta farina del mio sacco... lo schema è sostanzialmente lo stesso dei circuiti postati da Tittopower:
http://www.jobike.it/forum/topic.asp?TOPIC_ID=10808
http://www.jobike.it/forum/topic.asp?TOPIC_ID=10853

Premessa 2: il circuito è stato testato solo al banco, purtroppo non uso il manettino e al momento sono a corto di tempo per modificare la mia configurazione.
Ho deciso comunque di condividere il progetto, altrimenti sarebbe rimasto inutilmente fermo in una cartella del mio computer...



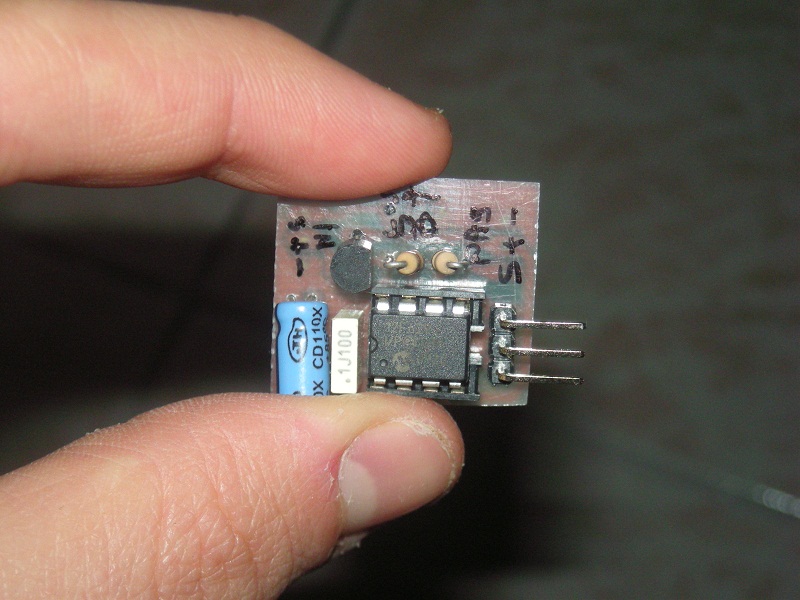

Ciò che ho aggiunto di mio al circuito di Tittopower, oltre a ridurre le dimensioni per permettere di posizionare il circuito comodamente all'interno del controller, è la capacità di riconoscere autonomamente il tipo di sensore collegato (testato con sensori a 5 e 12 magneti), e la possibilità di personalizzare alcuni parametri, per la felicità di ogni smanettone
I parametri di default sono stati calcolati in base ad un tipo di pedalata medio, e rappresentano comunque una buona base.

La configurazione può essere eseguita prima della programmazione del PIC, modificando il contenuto della memoria EEPROM (questa operazione è possibile praticamente con tutti i software utilizzati per la programmazione).

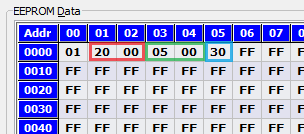

In particolare, per ciascuno dei due tipi di sensore è possibile configurare il ritardo con cui si disattiva l'assistenza in assenza di pedalata; in rosso il valore per il sensore a 5 magneti, in verde per il 12 magneti. Questi due valori sono espressi in decimale ed in millisecondi, quindi 2000 = 2000ms = 2sec e 0500 = 500ms = 0,5sec.
Il valore in azzurro è legato al riconoscimento dei due tipi di sensore, e non dovrebbe essere necessario modificarlo...

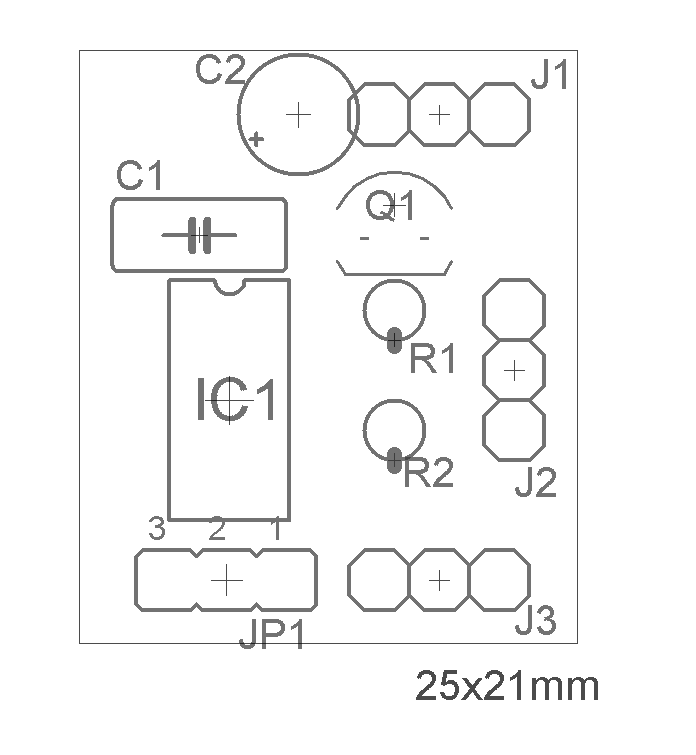

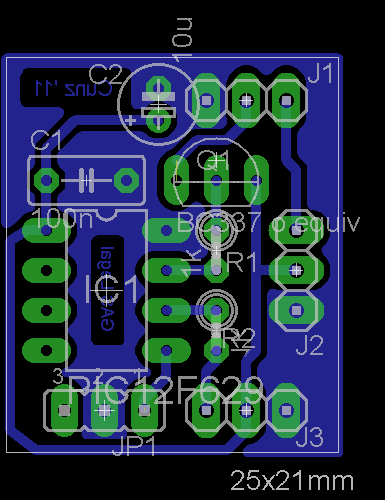

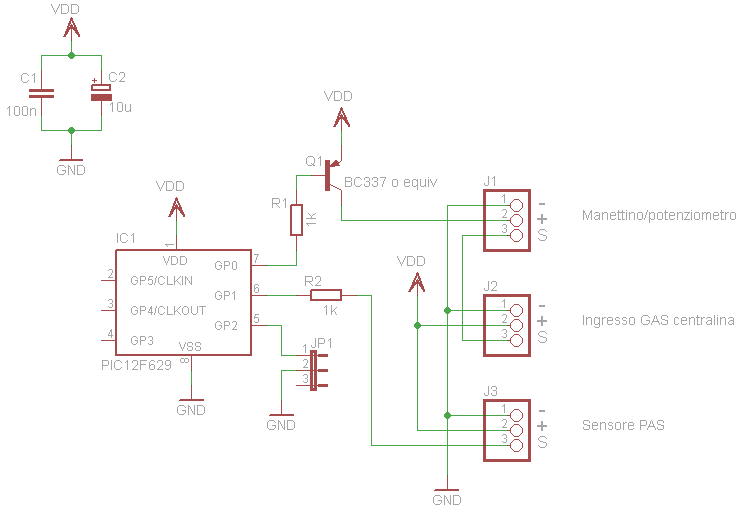

Qui sotto un'anteprima dello schema elettrico e del circuito stampato; entrambi i file sono disponibili per Eagle nell'archivio linkato più in basso.






Il jumper JP1 inizialmente era previsto per permettere di avere, con il solo PAS a 12 magneti, la partenza al passaggio del primo magnete, che però non è stata implementata (se a qualcuno interessa la posso aggiungere...).

Qui sotto l'archivio con tutti i file riguardanti il progetto: schema, PCB (formato Eagle e PDF), elenco materiale, codice sorgente completo per MikroC:
http://dl.dropbox.com/u/41587598/Legal.zip

Buon divertimento!

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R

Barba 49
Utente Master



Toscana


27745 Messaggi

Inserito il - 08/04/2012 : 12:15:03  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Grazie Cunz89, veramente un bel regalo di Pasqua...
Torna all'inizio della Pagina

MilleMiglia
Utente Master



Liguria


5435 Messaggi

Inserito il - 08/04/2012 : 12:19:47  Mostra Profilo Invia a MilleMiglia un Messaggio Privato  Rispondi Quotando
Ti faccio tanti complimenti per la realizzazione!!


In Vino Rident Omnia
Kit & "Fai da me" dal 2009
Torna all'inizio della Pagina

Dasti
Utente Master



Liguria


20910 Messaggi

Inserito il - 08/04/2012 : 13:55:15  Mostra Profilo Invia a Dasti un Messaggio Privato  Rispondi Quotando

Road Bike 28" Olmo Supergentleman.
Road Bike 28" Olmo "recycled".
Road Bike 28" aluminium Ks Cycling (in fase di elettrificazione con Cute Q-100).
City Bike aluminium 28" MBM Voyager, Cute Q-100, LiPoly 8s 4P 28.8V 20Ah, G.T.Power Analyzer.
Classic Bike 28" WEG Classic, Cute Q-128SX.
MTB full suspension aluminium 26" Sobim Diamond , Cyclone, LiFePO4 Yesa 24V 20Ah (dal 03/10/2007), Watt's up.
Folding Bike aluminium 20" Dahon Vitesse D7, Cyclone, LiFePO4 Jimmy Wu 24V 15Ah.
Folding Bike aluminium 20" Diamond Minivelo.
Folding Bike 16" Dahon Dream-HT660, Cyclone.
Tai nasha no karosha (Live Long And Prosper, Lunga Vita e Prosperità)

Torna all'inizio della Pagina

imayoda
Utente Master



Emilia Romagna


2826 Messaggi

Inserito il - 08/04/2012 : 14:26:30  Mostra Profilo Invia a imayoda un Messaggio Privato  Rispondi Quotando
veramente bello.. certo che il pic permette di ridurre davvero le componenti cavolo
Torna all'inizio della Pagina

Fabio T
Utente Senior


Lombardia


1419 Messaggi

Inserito il - 09/04/2012 : 22:37:26  Mostra Profilo Invia a Fabio T un Messaggio Privato  Rispondi Quotando
Ciao a tutti !!! Devo dire COMPLIMENTI!!!, gran bel circuito! Semplice, pulito...
Una domanda: Hai provato invece a spostare il transistor che anzichè alimentare il manettino gli cortocircuita a massa il segnale?
Questo perchè con le prove fatte a suo tempo sul Nine ho verificato che la caduta di potenziale (0,7 Volt del transistor) sull'alimentazione dava perdita di potenza al motore...

Fabio T - Italic Chinese Biker (1700 Km Coolthings - 4000 Km Frisbee - 400 Km Specialbikes pieghevole - 3000 Km ElettroBugno - 700 Km Atale E-Green)
Torna all'inizio della Pagina

MilleMiglia
Utente Master



Liguria


5435 Messaggi

Inserito il - 10/04/2012 : 00:56:26  Mostra Profilo Invia a MilleMiglia un Messaggio Privato  Rispondi Quotando
Da quanto tempo non ti si leggeva Fabio!!!


In Vino Rident Omnia
Kit & "Fai da me" dal 2009
Torna all'inizio della Pagina

pardus
Utente Medio



Lombardia


235 Messaggi

Inserito il - 10/04/2012 : 08:09:18  Mostra Profilo Invia a pardus un Messaggio Privato  Rispondi Quotando
@cunz89
Non capisco a cosa serve un condensatore da 100n in parallelo a un condensatore da 10 micro.
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 10/04/2012 : 09:07:10  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
Fabio T ha scritto:

Ciao a tutti !!! Devo dire COMPLIMENTI!!!, gran bel circuito! Semplice, pulito...
Una domanda: Hai provato invece a spostare il transistor che anzichè alimentare il manettino gli cortocircuita a massa il segnale?
Questo perchè con le prove fatte a suo tempo sul Nine ho verificato che la caduta di potenziale (0,7 Volt del transistor) sull'alimentazione dava perdita di potenza al motore...

Non conoscendo l'elettronica all'interno del manettino, preferisco un circuito che eviti di cortocircuitarne l'uscita...
La Vce di 0,7V che vedi sul datasheet è comunque riferita ad una corrente di 500mA, alimentando solo il manettino ti puoi tranquillamente aspettare un valore più che dimezzato

pardus ha scritto:

@cunz89
Non capisco a cosa serve un condensatore da 100n in parallelo a un condensatore da 10 micro.

Serve per filtrare il più possibile i disturbi che potrebbe dare il motore durante il funzionamento.
A dire il vero per il montaggio all'interno della centralina potrebbe essere rimosso quello più grosso da 10 micro...

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

tittopower
Utente Senior



Emilia Romagna


1594 Messaggi

Inserito il - 10/04/2012 : 11:34:56  Mostra Profilo  Visita l'Homepage di tittopower Invia a tittopower un Messaggio Privato  Rispondi Quotando
Ciao Cunz, bel lavoro, uno di questi giorni provo a farlo anche io per vedere quali differenze pratiche trovo rispetto al mio.
C'è un minimo a cui è possibile portare il ritardo del distacco ? Se si potesse arrivare vicino a zero si possono omettere gli switch sui freni, io nei miei sotto a 2 decimi non riesco a andare...
Per quanto riguarda la perdita del transistor non ho rilevato problemi a raggiungere la massima tensione per il manettino nemmeno con alimentazioni di 4,7 volt di solito presenti nelle centraline befang, la vera tensione misurata con carico del manettino (3-4 mA)è di 1 massimo 2 decimi in meno rispetto all'alimentazione.
Anche io come primo tentativo ho utilizzato il transistor sul ramo negativo, in questo caso accusando una reale caduta di 0.7V per cui ho lasciato subito quella strada, il motivo non l'ho comunque capito.


Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 10/04/2012 : 12:53:52  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
tittopower ha scritto:

Ciao Cunz, bel lavoro, uno di questi giorni provo a farlo anche io per vedere quali differenze pratiche trovo rispetto al mio.
C'è un minimo a cui è possibile portare il ritardo del distacco ? Se si potesse arrivare vicino a zero si possono omettere gli switch sui freni, io nei miei sotto a 2 decimi non riesco a andare...

Il limite teoricamente non c'è, pensa però cosa succederebbe abbassando il ritardo fino a farlo diventare inferiore al tempo che impiegano due magneti a passare in sequenza davanti al sensore... otterresti un'assistenza intermittente o che non si attiva mai pedalando lentamente!

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

tittopower
Utente Senior



Emilia Romagna


1594 Messaggi

Inserito il - 10/04/2012 : 19:30:35  Mostra Profilo  Visita l'Homepage di tittopower Invia a tittopower un Messaggio Privato  Rispondi Quotando
In effetti il limite del mio con i 2 decimi di secondo consente una pedalata minima di 5 al minuto ma non ho provato mai ad andare sotto questo valore poichè già sufficientemente basso. Ci vorrebbero ancora più magneti.


Bottecchia TX50 + BPM rear 250W + 38120 x 14 central + CA + linear torque -- muletto: esperia + SWXU 250W front + LiPo 36V/5Ah -- Battery managed by Robbe E1 & Graupner UDP45 --- Rockrider 9.1 + BPM 250W + nanotech 10Ah + Linear torque
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 10/04/2012 : 20:55:15  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
Ci vorrebbe un bel sensore di sforzo per eliminare gli switch, ma io dall'alto delle mie capacità meccaniche (nulle) continuerò solo a sognarlo...
Per ora ho abbinato un disco a 12 magneti con il sensore del sistema a 5 magneti, il risultato è un segnale con una frequenza dimezzata, e finalmente una ottima modulabilità e partenze più soft.
Lo svantaggio in partenza è minimo, basta un solo magnete in più per far partire l'assistenza

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

Rumberopie
Nuovo Utente


Sicilia


8 Messaggi

Inserito il - 11/09/2012 : 10:47:53  Mostra Profilo Invia a Rumberopie un Messaggio Privato  Rispondi Quotando
Ciao Cunz89,
Con le mie scarse conoscenze di elettronica mi sto cimentanto nella realizzazione del tuo circuito gas legalizer.
Desideravo chiederti se mi puoi consigliare un programmatore per il PIC che hai utilizzato e il relativo software di programmazione.
Grazie
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 11/09/2012 : 12:15:59  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
Io utilizzo un PicKit2 (clone, non originale ) che costa abbastanza poco, e funziona sempre e bene semplicemente collegandolo ad una USB.
Si trovano anche programmatori più semplici e più economici, spesso però fanno arrabbiare tra driver USB (quelli che ce l'hanno) porte seriali, ecc.

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

nizzax
Nuovo Utente



Puglia


46 Messaggi

Inserito il - 19/10/2012 : 11:45:29  Mostra Profilo Invia a nizzax un Messaggio Privato  Rispondi Quotando
Ciao Cunz89,
pare che il PAS a 5 magneti invii un segnale diverso a seconda se si pedala in un senso o nell'altro. Che ne diresti di implementare nel sorgente una routine che riconosca il segnale della pedalata indietro e lo utilizzi per abiltare e disabilitare il Gas Legalizer?
Sarebbe utile in caso si voglia utilizzare la bici, in aree private, solo con il manettino del gas.
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 19/10/2012 : 12:12:53  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
E' vero che il segnale esce anche pedalando all'indietro (tra l'altro ho postato proprio io le forme dei vari segnali ).
Non capisco la necessità di riconoscere entrambe le forme d'onda, dato che se il sistema si attiva pedalando al contrario basta girare il disco.

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

nizzax
Nuovo Utente



Puglia


46 Messaggi

Inserito il - 22/10/2012 : 20:41:41  Mostra Profilo Invia a nizzax un Messaggio Privato  Rispondi Quotando
Scusa, non mi sono saputo spiegare. La pedalata al contrario potrebbe servire per inserire e disinserire la funzionalità del Gas Legal.
Cioè: Gas Legal inserito, il manettino funziona solo se pedalo (chiaramente in avanti). Pedalo al contrario (magari 2-3 pedalate) il Gas Legal si disinserisce e il manettino del Gas funziona anche se non pedalo (quindi utilizzo solo in strade private).
E' un'idea, magari sto dicendo fesserie.
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 22/10/2012 : 20:50:22  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
Ora ho capito, non avevo letto bene... fattibilissimo, ma escludo di inserire questa funzione, che renderebbe il dispositivo illegale.
Essendo un gas legal, deve rimanere "legal"

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

nizzax
Nuovo Utente



Puglia


46 Messaggi

Inserito il - 22/10/2012 : 21:19:22  Mostra Profilo Invia a nizzax un Messaggio Privato  Rispondi Quotando
Si sono d'accordo, infatti era solo un'idea.
Ah, dai un'occhiata ai msg pvt.
Torna all'inizio della Pagina

jonny
Utente Attivo


Campania


543 Messaggi

Inserito il - 31/12/2012 : 00:15:07  Mostra Profilo Invia a jonny un Messaggio Privato  Rispondi Quotando
Ciao Cunz il mio pas ha 8 magneti, quindi ne il tuo gas legalizer ne quello di titto power vanno bene?

il secondo è il primo dei perdenti!
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 02/01/2013 : 10:24:31  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
Non posso esserne sicuro per il tuo sensore nello specifico, ma la maggior parte di quelli con meno di 12 magneti sono dello stesso tipo di quelli a 5

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

jonny
Utente Attivo


Campania


543 Messaggi

Inserito il - 02/01/2013 : 13:28:22  Mostra Profilo Invia a jonny un Messaggio Privato  Rispondi Quotando
Me lo puoi realizzare?

il secondo è il primo dei perdenti!
Torna all'inizio della Pagina

DartaBike
Utente Normale


Lazio


78 Messaggi

Inserito il - 03/01/2013 : 01:03:12  Mostra Profilo  Visita l'Homepage di DartaBike Invia a DartaBike un Messaggio Privato  Rispondi Quotando
discussione interessantissima, ma io non sono in grado di realizzarlo (a meno di non impiegarci sei mesi!) qualcuno puo' farlo ovviamente a pagamento? oppure sapete dove si puo' acquistare qualcosa di simile?

a 4 anni avevo il triciclo elettrico (fortunatello) e sognavo la macchina che vola. A 43 anni non ho la macchina che vola ma la bici con le batterie... C' est la vie
Torna all'inizio della Pagina

isd88
Utente Senior


Lazio


1272 Messaggi

Inserito il - 03/01/2013 : 08:09:20  Mostra Profilo Invia a isd88 un Messaggio Privato  Rispondi Quotando
costruirlo e programmarlo è alla portata di chiunque, io da parte mia non mi sentirei di realizzarlo sia perche il lavoro non è mio, sia perche quella cinquantina di euro di attrezzatura che serve non li recupererei mai visto che non lo venderei a piu di 10 euro... pero in giro ci sono moltissimi attrezzati gia con un programmatore pic (io lavoro con atmel perche sono ritardato :D)che ci mettono 5 minuti a farvelo
Torna all'inizio della Pagina

zeccato
Utente Senior


Puglia


1193 Messaggi

Inserito il - 03/01/2013 : 08:39:46  Mostra Profilo Invia a zeccato un Messaggio Privato  Rispondi Quotando
Salve ho sentito da un rappresentante italiano A.
che presto verra` legalizzato in italia
l`acceleratore a 6kl/h
e che presto usciranno bici con questo.
e` vero? che ne dite?

Piegh. 20 biammort. bafang gread p. (2011),. batt. 48 25A Life (2012), e 48 7,5A a123 (2018?). Centralina programmabile EB3 12 FET. Charger Balancer 14s: TP1430C. Mercury sp. (collego raramente). Buzzer (coll. rar.).https://www.google.com/url?sa=t&source=web&rct=j&url=http://www.jobike.it/forum/topic.asp%3FTOPIC_ID%3D71613&ved=2ahUKEwinqPCpq-_eAhUSzoUKHT3KAmgQFjAOegQIBxAB&usg=AOvVaw3El2QnD66REG6dXxc9-lNW
Torna all'inizio della Pagina

zeccato
Utente Senior


Puglia


1193 Messaggi

Inserito il - 03/01/2013 : 08:42:46  Mostra Profilo Invia a zeccato un Messaggio Privato  Rispondi Quotando
Salve ho sentito da un rappresentante italiano A.
che presto verra` legalizzato in italia
l`acceleratore a 6kl/h
e che presto usciranno bici con questo.
e` vero? che ne dite?

Piegh. 20 biammort. bafang gread p. (2011),. batt. 48 25A Life (2012), e 48 7,5A a123 (2018?). Centralina programmabile EB3 12 FET. Charger Balancer 14s: TP1430C. Mercury sp. (collego raramente). Buzzer (coll. rar.).https://www.google.com/url?sa=t&source=web&rct=j&url=http://www.jobike.it/forum/topic.asp%3FTOPIC_ID%3D71613&ved=2ahUKEwinqPCpq-_eAhUSzoUKHT3KAmgQFjAOegQIBxAB&usg=AOvVaw3El2QnD66REG6dXxc9-lNW
Torna all'inizio della Pagina

MilleMiglia
Utente Master



Liguria


5435 Messaggi

Inserito il - 03/01/2013 : 08:46:32  Mostra Profilo Invia a MilleMiglia un Messaggio Privato  Rispondi Quotando
zeccato ha scritto:

Salve ho sentito da un rappresentante italiano A.
che presto verra` legalizzato in italia
l`acceleratore a 6kl/h
e che presto usciranno bici con questo.
e` vero? che ne dite?

E'già un bel po' di tempo che ci sono bici e/o display di alcuni kit con il famoso tastino 6kmh.
R.I.:
Se usi il "Cerca" in alto alla pagina trovi un sacco di risposte ad un sacco di domande, fanne tesoro.


In Vino Rident Omnia
Kit & "Fai da me" dal 2009
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 03/01/2013 : 10:26:31  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
jonny ha scritto:

Me lo puoi realizzare?

Io per ora non li realizzo, dato che studio mi farebbe comodo arrotondare, ma al momento non avrei materialmente il tempo di dare assistenza a chi ne avesse bisogno, e a vendere in stile "orientale" senza assistenza e garanzie non ci penso nemmeno.

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

jonny
Utente Attivo


Campania


543 Messaggi

Inserito il - 03/01/2013 : 10:28:27  Mostra Profilo Invia a jonny un Messaggio Privato  Rispondi Quotando
sai a chi posso rivolgermi per farlo?

il secondo è il primo dei perdenti!
Torna all'inizio della Pagina

jonny
Utente Attivo


Campania


543 Messaggi

Inserito il - 03/01/2013 : 10:41:17  Mostra Profilo Invia a jonny un Messaggio Privato  Rispondi Quotando
altro dubbio, ma il circuito lo hai testato o è rimasto un esperimento?

il secondo è il primo dei perdenti!
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 03/01/2013 : 13:25:36  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
Come ho scritto nel primo post, il circuito non è stato testato in strada, ma solo al banco, collegato comunque a controller e sensori PAS "reali".

Hai già provato a chiedere a Tittopower? Altri non saprei...

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

jonny
Utente Attivo


Campania


543 Messaggi

Inserito il - 03/01/2013 : 13:26:22  Mostra Profilo Invia a jonny un Messaggio Privato  Rispondi Quotando
no devo chiedere

il secondo è il primo dei perdenti!
Torna all'inizio della Pagina

Monkey50z
Utente Attivo


Emilia Romagna


814 Messaggi

Inserito il - 08/02/2013 : 21:15:07  Mostra Profilo Invia a Monkey50z un Messaggio Privato  Rispondi Quotando
In questi giorni ho assemblato il circuito in oggetto e ne è emerso, consultandomi con cunz89, che il transistor da montare è un BC327 e non un BC337 come erroneamente riportato sullo schema.
Ho ritenuto doveroso rendere pubblica la correzione.
Ringrazio pubblicamente cunz89 per l'immediata risposta alla mia richiesta di aiuto, dato che il circuito funzionava a rovescia, il suo intervento è stato risolutivo.
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 09/02/2013 : 09:19:59  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
Esatto, il transistor è indicato correttamente nello schema come PNP, la sigla indicata però si riferisce ad un NPN. Purtroppo non posso sostituire l'immagine in alto, ma ho corretto lo schema presente nel pacchetto zippato.
Sui prototipi ho montato dei BC327 ma va bene un qualsiasi PNP di uso generico.
Grazie Monkey50z della segnalazione

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

bici-e
Nuovo Utente



20 Messaggi

Inserito il - 08/09/2015 : 10:15:32  Mostra Profilo Invia a bici-e un Messaggio Privato  Rispondi Quotando
Ciao Cunz89,
Veramente bello ed interessante. Leggevo che "Il jumper JP1 inizialmente era previsto per permettere di avere, con il solo PAS a 12 magneti, la partenza al passaggio del primo magnete, che però non è stata implementata (se a qualcuno interessa la posso aggiungere...).".Se lo vorrei implementare per un PAS a 10 magneti come devo fare?

Conosci qualcuno che potrebbe costruirmi il circuito?
Grazie mille.
Torna all'inizio della Pagina

fulcon
Utente Medio


Campania


256 Messaggi

Inserito il - 12/09/2015 : 12:02:33  Mostra Profilo  Visita l'Homepage di fulcon Invia a fulcon un Messaggio Privato  Rispondi Quotando
si, chi può realizzarlo e "cederlo"?
Io ho gia installato quelli di tittopower e vanno fin troppo benema vorrei provare questa implementazione.

Grazie
Torna all'inizio della Pagina

bici-e
Nuovo Utente



20 Messaggi

Inserito il - 14/09/2015 : 14:07:35  Mostra Profilo Invia a bici-e un Messaggio Privato  Rispondi Quotando
Cioa Fulcon,
ho già chiesto ad un amico ma, se hai qualche riferimento di qualcuno che ne ha gia fatti e sa di cosa stiamo parlando sarebbe meglio
Grazie
Torna all'inizio della Pagina

fulcon
Utente Medio


Campania


256 Messaggi

Inserito il - 14/09/2015 : 14:11:48  Mostra Profilo  Visita l'Homepage di fulcon Invia a fulcon un Messaggio Privato  Rispondi Quotando
bici-e ha scritto:

Cioa Fulcon,
ho già chiesto ad un amico ma, se hai qualche riferimento di qualcuno che ne ha gia fatti e sa di cosa stiamo parlando sarebbe meglio
Grazie


Chiedevo se poteva realizzarlo chi lo ha progettato...
Sennò Tittopower che già mi ha fornito i suoi.
Sentiamo se disponibili e ... grazie
Torna all'inizio della Pagina

Tony2k
Utente Medio


Veneto


124 Messaggi

Inserito il - 12/06/2016 : 14:48:16  Mostra Profilo Invia a Tony2k un Messaggio Privato  Rispondi Quotando
Ho un problema che ho lasciato li da mesi ormai col pas legalizer di cunz89 e che ora vorrei risolvere col vostro aiuto. Il dispositivo funziona a meraviglia quanto faccio girare a vuoto il motore, quando poi salgo e vado a provare la bici il motore va a intermittenza. Se do solo un filo di gas e pedalo applicando un certo sforzo invece va alla perfeziona. E' evidente che c'è una qualche anomalia sotto sforzo. Cosa mi consigliate di fare?
Torna all'inizio della Pagina

Monkey50z
Utente Attivo


Emilia Romagna


814 Messaggi

Inserito il - 12/06/2016 : 16:55:09  Mostra Profilo Invia a Monkey50z un Messaggio Privato  Rispondi Quotando
Ciao, sembra sia un problema di alimentazione. Se scolleghi il legalizer funziona tutto bene?
Il cavo del pas è abbastanza separato dal cavo fasi del motore o è appallottolato assieme per motivi di assemblaggio....
In ogni caso verificherei la tensione +5V che alimenta il legalizer cosa fa durante il difetto.
Torna all'inizio della Pagina

Tony2k
Utente Medio


Veneto


124 Messaggi

Inserito il - 12/06/2016 : 17:37:59  Mostra Profilo Invia a Tony2k un Messaggio Privato  Rispondi Quotando
Mi sono accorto che ho montato un transistor BC327 e non il BC337 prescritto, forse è questa la causa del problema!
Torna all'inizio della Pagina

davideMI
Utente Medio



Lombardia


192 Messaggi

Inserito il - 12/06/2016 : 19:28:27  Mostra Profilo Invia a davideMI un Messaggio Privato  Rispondi Quotando
chapeau Cunz!!!!
Torna all'inizio della Pagina

Monkey50z
Utente Attivo


Emilia Romagna


814 Messaggi

Inserito il - 12/06/2016 : 22:18:26  Mostra Profilo Invia a Monkey50z un Messaggio Privato  Rispondi Quotando
No il transistor esatto è appunto il BC327 e non il BC337.
Avrebbe funzionato al contrario cioè pedalando il manettino del gas sarebbe stato disabilitato, come descritto in alcuni post indietro.
Torna all'inizio della Pagina

Tony2k
Utente Medio


Veneto


124 Messaggi

Inserito il - 13/06/2016 : 15:28:56  Mostra Profilo Invia a Tony2k un Messaggio Privato  Rispondi Quotando
Guarda, i conti non mi tornano proprio.. Col BC327 il motore parte pedalando al contrario rispetto a quando non avevo il legalizer. Ho provato allora a montare un KSP44 (NPN) che avevo in casa e il motore parte pedalando normalmente e senza fare l'attacca-stacca che avviene col BC327, però così c'è un altro problema, il motore una volta partito resta in funzione anche se si smette di pedalare. In pratica dopo la prima pedalata è come se il pas venisse escluso.
Torna all'inizio della Pagina

Monkey50z
Utente Attivo


Emilia Romagna


814 Messaggi

Inserito il - 13/06/2016 : 17:39:06  Mostra Profilo Invia a Monkey50z un Messaggio Privato  Rispondi Quotando
Ciao, non so che dire....
Io l'ho fatto con il BC327 e funziona benissimo, quando si azionava pedalando al contrario ho girato il disco magneti e tutto è andato a posto.
Montando il BC337 a me faceva lo scherzetto che il manettino funzionava da fermo e iniziando a pedalare veniva disabilitato, come ho scritto sopra.
Il funzinamento ad intermittenza non mi è mai successo.
Comunque se l'autore del circuito dice che ci va un BC327 io metterei quello e cercerei il problema altrove.
Torna all'inizio della Pagina

Tony2k
Utente Medio


Veneto


124 Messaggi

Inserito il - 13/06/2016 : 17:42:24  Mostra Profilo Invia a Tony2k un Messaggio Privato  Rispondi Quotando
Va a intermittenza solo se è sotto sforzo, se appendo la bici e giro i pedali il motore gira normalmente a qualsiasi velocità. Non so che fare, il bello è che ho costruito due schede da montare su due bici diversi e i problemi sono gli stessi per entrambe
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 14/06/2016 : 07:54:49  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
Il transistor da montare è un qualsiasi PNP general purpose, va benissimo il BC327 o un equivalente, ma assolutamente non un NPN!
Come ha detto Monkey50z, se il motore si aziona pedalado al contrario di solito è sufficiente girare il disco del PAS.

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


27745 Messaggi

Inserito il - 14/06/2016 : 08:03:46  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Non capisco come faccia il circuitino in esame a percepire la differenza tra bici sollevata e bici sotto sforzo, visto che è a monte della centralina: Sei certo del corretto posizionamento del disco con i magnetini rispetto al sensore? Avvicinalo il più possibile...
Torna all'inizio della Pagina

cunz89
Utente Medio



Emilia Romagna


478 Messaggi

Inserito il - 14/06/2016 : 09:01:18  Mostra Profilo  Clicca per vedere l'indirizzo MSN di cunz89 Invia a cunz89 un Messaggio Privato  Rispondi Quotando
Sotto sforzo la corrente che circola nel controller e nel motore aumenta, e con essa aumenta il rumore sovrapposto ai segnali, in particolare quelli delle periferiche, che sono collegate a cavi piuttosto lunghi.
Circuiti molto sensibili (in questo caso a causa di un malfunzionamento) possono essere disturbati da questo rumore al punto di comportarsi in modo anomalo...

Surly Ogre | RH205 7x9 | 20S4P INR18650-25R
Torna all'inizio della Pagina

Tony2k
Utente Medio


Veneto


124 Messaggi

Inserito il - 14/06/2016 : 12:30:31  Mostra Profilo Invia a Tony2k un Messaggio Privato  Rispondi Quotando
Quindi cosa mi consigli di fare? Allontanare la scheda dal controller, spostare i cavi, usare magneti...
Torna all'inizio della Pagina
