 Inserito il - 02/09/2009 : 09:13:58
|
ciao a tutti.
sto elelttrificando la mia vecchia mtb, snaturandola in una hybrid bike...
ho acquistasto da alcedoitalia un bafang 24v posteriore e una centralina da 36v..
premetto che utilizzero il pas per il 99% del tempo, volevo realiazzare un pulsantino discreto da attacare al manubrio, che saltasse il consenso del pass dando piena potenza al motore.un boost insomma..
si puo realizzare??e se si come??
questo perchè il mio sogno sarebbe realizzare una SS ma dovendo avere un unico rapporto da 40 kmh, partire diventerebbe un'impresa titanica senza il "boost".
secondo problema.
visto che non voglio rinunciare ale mie leve freno, volevo realizzare un cut oof da montare sul vbrake posteriore.
i cut off sono sempre aperti o sempre chiusi??e a che tensione lavorano?
aspetto con ansia news, un saluto a tutti.
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 02/09/2009 : 11:50:51
|
In pratica questo pulsante sarebbe un acceleratore sempre alla massima potenza?
Non è pericoloso? |
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
 |
|
|
te5ta
Utente Attivo
Veneto
513 Messaggi |
Inserito il - 02/09/2009 : 14:27:57
|
| perc quale motivo sarebbe pericoloso??? |
|
|
|
Barba 49
Utente Master
Toscana
36497 Messaggi |
Inserito il - 02/09/2009 : 15:08:18
|
Se non vuoi rinunciare alle tue leve freno, basta che compri un microswitch degli stop che usano gli scooter e lo applichi ad una leva, filettando il supporto. Gli interruttori comunque sono normalmente aperti e si chiudono quando si frena.  |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 02/09/2009 : 15:44:05
|
Pericoloso si e no, se lo usi solo per partire no;
ti posso dire questo, io a volte incastro l'acceleratore a pollice in modo
da non dover neppure usare il dito, mi è successo che se devi fare una manovra improvvisa,
pur avendo i freni con cut-off diventa innaturale il movimento di risposta,
soprattutto se non freni subito e il motore continua a tirare. |
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
te5ta
Utente Attivo
Veneto
513 Messaggi |
Inserito il - 02/09/2009 : 15:47:26
|
infatti...io vorrei il bottone solo per partire(un bottone a molla ovviamente che ritorna subito) e poi ci pensa il pas...
sai che fatica seno partire con un rapporto cosi duro???perchè perche funzioni il pas almeno mezza pedalata la devi fare. e se mezza pedalate vuol dire 10 metri comincia a diventare un po problematica la cosa... |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 02/09/2009 : 16:04:17
|
Si, ti serve allora xè io per partire di solito metto un cambio più molle, faccio qualche metro e poi accendo il motore (per risparmiare)
se dovessi lasciare il cambio duro ciaaaao te lo spiego a partire.
Bisogna aspettare i più esperti in elettronica per il pulsante |
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 02/09/2009 : 16:05:39
|
| te5ta ha scritto:
infatti...io vorrei il bottone solo per partire(un bottone a molla ovviamente che ritorna subito) e poi ci pensa il pas...
sai che fatica seno partire con un rapporto cosi duro???perchè perche funzioni il pas almeno mezza pedalata la devi fare. e se mezza pedalate vuol dire 10 metri comincia a diventare un po problematica la cosa...
|
Esatto, avevo sollevato il problema nella discussione sulla sicurezza del PAS. Quando ti ritrovi in mezzo a un incrocio con un rapporto duro hai voglia a ripartire. Un bel click e via, magari per un tempo limitato, per dare modo al PAS di riavviarsi!
Non sarebbe male neanche un microfono che riconosca un comando vocale (del tipo VIA o STOP... ). |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
te5ta
Utente Attivo
Veneto
513 Messaggi |
Inserito il - 02/09/2009 : 16:34:40
|
ok... ma il problema è:come si realizza???
fino al bottone ci arrivo anche io... |
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 02/09/2009 : 16:45:40
|
| Su un sistema di serie non saprei. Qualcuno ha già ricavato lo schema del circuito PAS? Potrebbe essere sufficiente un pulsante che pilota un monostabile che fornisce un treno di impulsi alla centralina, facendole credere che si sta pedalando. |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
Sly 750
Utente Medio
Sicilia
111 Messaggi |
Inserito il - 02/09/2009 : 17:41:05
|
Salve, bisogna conoscere il tipo di pas per collegare in parallelo ad esso il pulsante "turbo", in modo da "ingannare" il controller. Se al pas arrivano tre fili, cortocircuitandone due si dovrebbe avere una leggera spinta, ma leggera.
I sensori di hall impiegati nei manettini funzionano con una calamita, ma nelle prove da me fatte, cortocircuitando due fili il movimento è veramente leggero!
Comunque l'idea è ottima, io non ho semafori, ma circa 100 Kg di zavorra, La mia!!! |
|
|
|
jumper
Utente Master
3304 Messaggi |
Inserito il - 02/09/2009 : 19:20:54
|
Hmmm.. mi e' venuta una idea pazza ... su come risolvere con stile questo problema in via generale...
forse e' meglio se me la faccio passare
|
  |
|
|
|
te5ta
Utente Attivo
Veneto
513 Messaggi |
Inserito il - 02/09/2009 : 19:34:39
|
dai visto che ci siamo dillo jumper...
cmq anche il mio pas ha 3 fili...
se non usassi il pas, ma collegassi solo l'acceleratore, la centralina dovredde andare lo stesso???
quindi se collego il pas, e trovo un sistema per circuitare l'acceleratore dovrei essere apposto???
help me please!!!!
|
|
|
|
subba68
Nuovo Utente
Lazio
37 Messaggi |
Inserito il - 02/09/2009 : 19:45:11
|
| forse...l'accelleratore a pollice è un potenziometro...si puo' mettere in serie o parallelo (comandata da un pulsante) una resistenza che simuli una certa potenza di assistenza... |
vuoi risparmiare sul riscaldamento?
http://stufapellet.forumcommunity.net/
City Bike Elops3 Decathlon-in studo da elettrificare- |
|
|
|
te5ta
Utente Attivo
Veneto
513 Messaggi |
Inserito il - 02/09/2009 : 19:49:45
|
| bisognerebbe chiedere ad alcedo... |
|
|
|
Sly 750
Utente Medio
Sicilia
111 Messaggi |
Inserito il - 02/09/2009 : 20:50:37
|
Ho avuto modo di lavorare su una centralina in cui all'origine non era previsto il pas ma solo l'accelleratoe, e, poi, con tre diodi sono stati collegati entrambi sugli stessi fili, appena trovo i fili faccio le foto e le posto.
P.s. Ma se hai già il manettino a che ti serve il pulsante? o ho capito male? |
|
|
|
giangi71cr
Nuovo Utente
Lombardia
28 Messaggi |
Inserito il - 02/09/2009 : 20:59:43
|
Il pas si può ingannare con un circuito astabile (non monostabile come diceva leo66  ), questo fornisce in uscita un'onda quadra (di frequenza e tensione voluta, calcolabile a priori) che è la stessa in uscita dal pas.
Questo circuito può essere realizzato con un integrato 555 (cercate in google astabile 555)
|
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 02/09/2009 : 21:19:46
|
| giangi71cr ha scritto:
Il pas si può ingannare con un circuito astabile (non monostabile come diceva leo66 ), questo fornisce in uscita un'onda quadra (di frequenza e tensione voluta, calcolabile a priori) che è la stessa in uscita dal pas.
Questo circuito può essere realizzato con un integrato 555 (cercate in google astabile 555)
|
leggimi bene: il monostabile servirebbe per pilotare un astabile per un tempo definito, quello di ripartenza, appunto. Due 555 o un 556 dovrebbero risolvere il tutto. Resta solo da capire come interfacciarsi al PAS, che se non erro è un sensore magnetico, ma non troppo banale, dal momento che discrimina anche il senso di rotazione... |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
te5ta
Utente Attivo
Veneto
513 Messaggi |
Inserito il - 02/09/2009 : 21:38:42
|
io non monto il manettino, ma solo il pas.
mi sa che compro un manettino e lo faccio a pezzi, lo imposto al massimo e ci piazzo un bel bottone...funzionera o no??
quello che non so è se cosi escludo il pas.
cioe non ho ancora provato. chi ha solo il manettino con la cntralina del bafang, funziona anche senza girare i pedali?? |
|
|
|
Sly 750
Utente Medio
Sicilia
111 Messaggi |
Inserito il - 02/09/2009 : 21:54:11
|
Se trovi un manettino che si adatta alla centralina già con interruttore incorporato, lo blocchi a manetta con una vite mordente e vai a siluro.
Io di elettronica non capisco nulla, ma appena trovo i fili che ho detto prima faccio le foto dei diodi e le posto, così gli esperti ti possono consigliare meglio.
La centralina del bafang non la conosco, ma se trovi il manettino adatto, si drovebbe riuscire a collegarli entrambi, al limite, se non cisi riesce contemporaneamente, almeno alternativamente.
Se al pas arrivano circa 5 volt, dovrebbe essere fattibile.
Quella da me smontata ha un manettino con sensore di Hall ed un pas che funziona a magneti.
Attendi comunque gli esperti, la mia è solo esperienza fisica senza nozioni di elettronica.
In bocca al lupo!!! |
|
|
|
giangi71cr
Nuovo Utente
Lombardia
28 Messaggi |
Inserito il - 03/09/2009 : 00:51:18
|
| leo66 ha scritto:
| giangi71cr ha scritto:
Il pas si può ingannare con un circuito astabile (non monostabile come diceva leo66 ), questo fornisce in uscita un'onda quadra (di frequenza e tensione voluta, calcolabile a priori) che è la stessa in uscita dal pas.
Questo circuito può essere realizzato con un integrato 555 (cercate in google astabile 555)
|
leggimi bene: il monostabile servirebbe per pilotare un astabile per un tempo definito, quello di ripartenza, appunto. Due 555 o un 556 dovrebbero risolvere il tutto. Resta solo da capire come interfacciarsi al PAS, che se non erro è un sensore magnetico, ma non troppo banale, dal momento che discrimina anche il senso di rotazione...
|
Scusa non avevo visto la riga dove parli del treno...
X te5ta: se smonti il manettino (lo inchiodi al max), aggiungi il pulsante di cui parlavi in serie al cavo di segnale e aggiri il pas dovresti riuscire.
Ma forse non è meglio aggirare il pas e avere la possibilità di accellerare...?
Forse chi conosce quella centralina sa dirti se il pas è escludibile senza circuiti aggiuntivi. |
|
|
|
te5ta
Utente Attivo
Veneto
513 Messaggi |
Inserito il - 03/09/2009 : 06:02:23
|
se volessi escludei il pas e accelerare avrei preso solo il manettino. non ho mai provato ma mi sembra innaturale tenere la mano sul gas e dover pedalare. poi visto che io pedalo veramente mi troverei molto scomodo. anche perche ho un manubrio di quelli con le pieghe(tipo quello di qualche flyer).
la soluzione del pulsante era solo per partire da zero. in tal caso eliminerei sia il deragliatore sia il cambio posteriore e metterei un singolo rapporto molto lungo.
oggi se ho un po di tempo posto foto di bici e centralina... |
|
|
|
Barba 49
Utente Master
Toscana
36497 Messaggi |
Inserito il - 03/09/2009 : 08:33:17
|
| Non mi pare una buona idea quella di chiedere il massimo di assistenza in partenza senza poter fornire (a causa del rapporto lungo) un aiuto al motore, è il modo giusto per rovinare le batterie... Penso che la maggior parte di noi aiuti molto in partenza e alcuni arrivano persino a dare gas dopo essersi già avviati. Comunque se non hai il manettino e vuoi modificare il PAS dovrai per forza inserire un circuito che simuli gli impulsi del sensore, come dice Leo66. Collegando solo i fili tra loro non ottieni niente. |
|
|
|
giangi71cr
Nuovo Utente
Lombardia
28 Messaggi |
Inserito il - 03/09/2009 : 14:57:00
|
| Barba 49 ha scritto:
Non mi pare una buona idea quella di chiedere il massimo di assistenza in partenza senza poter fornire (a causa del rapporto lungo) un aiuto al motore, è il modo giusto per rovinare le batterie... Penso che la maggior parte di noi aiuti molto in partenza e alcuni arrivano persino a dare gas dopo essersi già avviati. Comunque se non hai il manettino e vuoi modificare il PAS dovrai per forza inserire un circuito che simuli gli impulsi del sensore, come dice Leo66. Collegando solo i fili tra loro non ottieni niente.
|
Concordo! |
|
|
|
leo66
Utente Attivo
Lombardia
674 Messaggi |
Inserito il - 03/09/2009 : 15:02:39
|
| Io la vedrei in modo un pò diverso. L'assistenza aggiuntiva la richiederei non per le partenze da fermo, ma per quelle situazioni in cui bisogna togliersi velocemente dalle OO per non creare impiccio o pericolo per noi stessi e per gli altri (x es: nel bel mezzo di un incrocio quando si libera la strada e ci ritroviamo a pedali fermi e magari con il rapporto sbagliato...). |
-Kastle Vision800 - Bafang 24V 250W SWXH rear da alcedoitalia + batteria LiIon dennj 36V 12Ah da Giugno 2010 1500Km
(Pb 24V 9Ah 2500Km)
-Giant Trance 2006 |
|
|
|
Sly 750
Utente Medio
Sicilia
111 Messaggi |
Inserito il - 04/09/2009 : 13:32:49
|

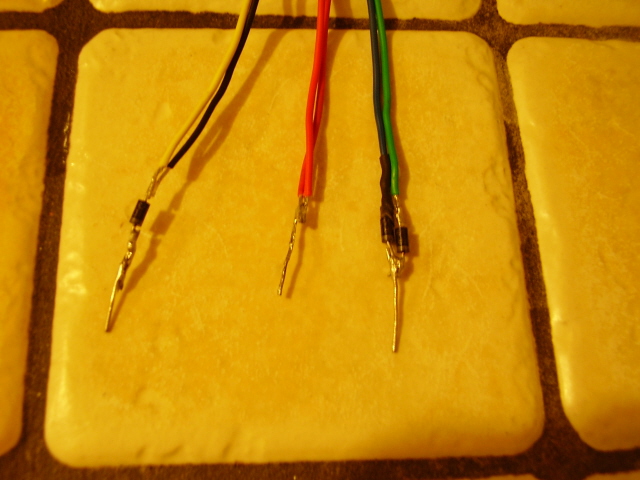

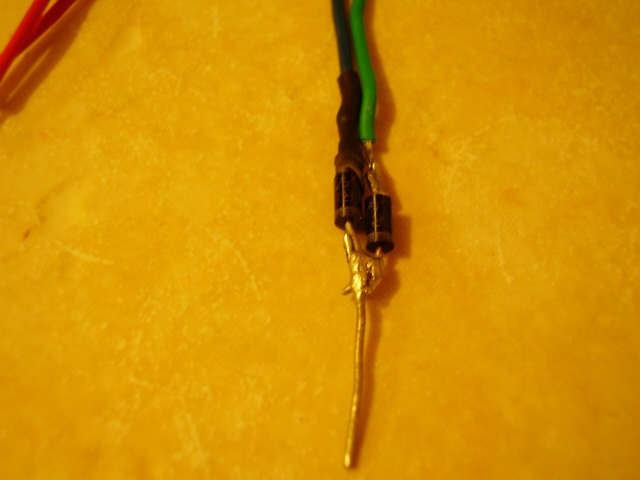

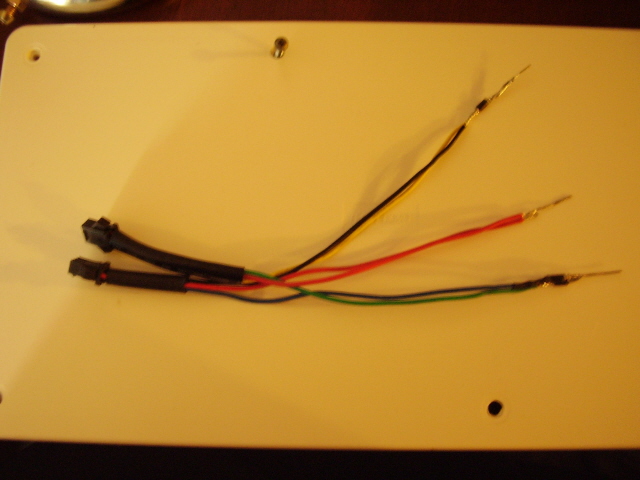

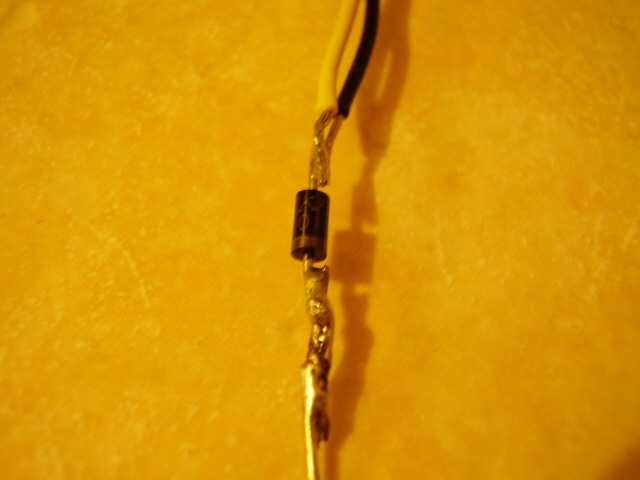

Posto le foto dei fili con i diodi, se questo può aiutare, comunque senti i consigli degli esperti in elettronica, e, soprattutto bisogna conoscere il funzionamento esatto della centralina.
Ciao, in bocca al lupo!!
Immagine:
114,92 KB
Immagine:
132,81 KB
Immagine:
91,3 KB
Immagine:
96,19 KB |
|
|
|
te5ta
Utente Attivo
Veneto
513 Messaggi |
Inserito il - 10/09/2009 : 11:16:44
|

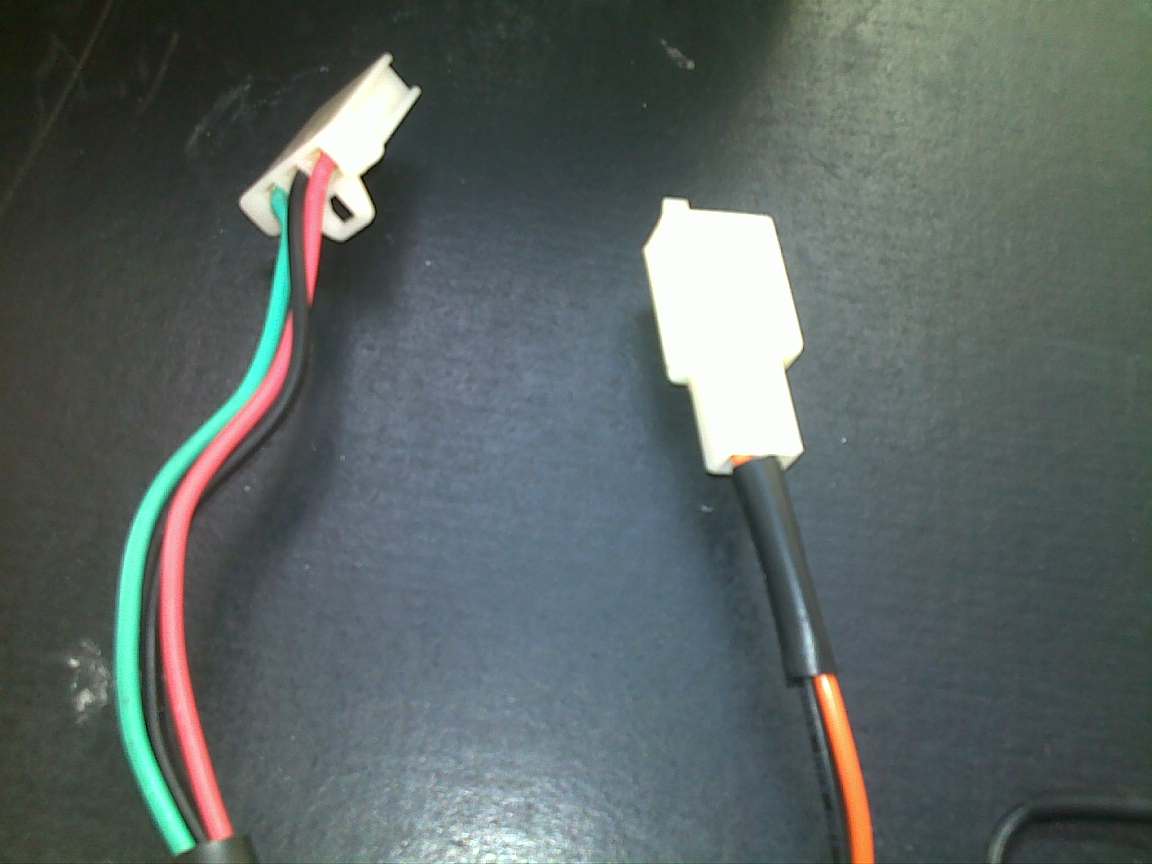

siccome ho saputo che nella mia centralina(xbafang di alcedo) se accelero e faccio a meno di pedalare, nonostatante il pass la bici va lo stesso, voorei chiedervi aiuto per realizzare il pilsante...
Immagine:
60,11 KB
il cavo di sinistra è quello del gas...
penso io:
rosso=positivo
nero=negativo
verde=portante reostato...
quindi se collego un pulsante il verde e il rosso ho gas pieno...o no??
oppure i devo mettere una resistenza???
non cè nessuno che mi dice le tensioni dei vostri gas a manetta??
se l'entrata è a 5v è l'uscita mettiamo a 3, mi calcolo la restistenza da montare in serie prima del pulsante...
il fili di destra dovrebbe essere quello del cut off. pensavo (visto che non ho le leve con i micro) di farci un'altro pulsantino per le emergenze...
che ne dite???chi mi aiuta? |
|
|
|
Sly 750
Utente Medio
Sicilia
111 Messaggi |
Inserito il - 12/09/2009 : 00:11:07
|
Nelle prove da me fatte, visto il funzionamento del sensore di hall, collegando i due fili, positivo e ritorno, non ho avuto massima potenza, ma solo "media", ad occhio.
Non vorrei dire stupidate, ma se vuoi mantenere l'uso del manettino, ne potresti montare due, uno bloccato al max con il positivo collegato al pulsante, così da avere il massimo istantaneo, in modo da avere entrambe le opzioni.
Comunque fai delle prove di partenza, non penso che sia salutare per controller e motore la "partenza a razzo".
Ciao. |
|
|
| |
