 Inserito il - 30/08/2011 : 19:30:59
|
ciao ragazzi, sono giunto alla mia prima programmazione della centralina ed ho il programma che mi sta facendo girare le scatole,
ho caricato i driver del adattatore cp2102 ed lui funziona correttamente(almeno cosi dice il sistema)
la prima porta disponibile è la com8
ho copiato i file di programma nella cartella sistema ma nonostante ciò quando avvio il programma mi da disponibili soltanto 4 porte (com1 2 3 4)
che evo provare? ps. uso win2k
|
S |
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 30/08/2011 : 19:40:29
|
Devi spostare la com, entro le prima 4.
|
RH 205 HT |
 |
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 30/08/2011 : 19:43:11
|
ho rimosso una com4 e ci ho assegnato la porta virtuale a com4 ma non vuole funzionare,
lampeggia "trasmit guage" ma non fa nulla  |
S |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 30/08/2011 : 19:46:48
|
i parametri della porta vanno standard o bisogna modificarli? (bit secondo ecc)
|
S |
|
|
|
lorenzob1973
Utente Medio
Emilia Romagna
102 Messaggi |
Inserito il - 31/08/2011 : 08:42:52
|
Ciao, fai attenzione alle connessioni RX e TX, a volte sono indicate male e vanno invertite.
Se la porta COM è corretta tenterà di trasmettere e non ti darà il messaggio che non trova la porta COM.
Fai la prova, mettendo un'altra porta, e vedrai che il messaggio è differente.
|
LB
___
"Quando avranno inquinato l'ultimo fiume, abbattuto l'ultimo albero, preso l'ultimo bisonte, pescato l'ultimo pesce, solo allora si accorgeranno di non poter mangiare il denaro accumulato nelle loro banche"
Toro Seduto
___
Bici B'TWIN Riverside 5 - Nine Continent 48V 800W Allround (1,40Kwp) - Centralina BMS 500W (1,70Kwp) - Ping LiFePO4 48V 30Ah - Vpower LiFePO4 48V 20Ah - Watt meter Turnigy - 16500km percorsi in 600 ore - autonomia 100Km con percorso misto - 160Km modalità risparmio - 60Km montagna e oltre 200Km in passeggiata relax da 20km/h...
- Bent elettrica in progetto
- Trike elettrico (per ora nei sogni...) |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 31/08/2011 : 19:19:17
|
ho provato in tutti modi, ho scambiato rx e tx un mare di volte, la tensione è perfetta, ho provato anche ad aggiungere il reset, ho provato su un altro pc con winxp, ma nulla da fare, lampeggia sempre la trasmissione ma non parte, io però sto provando col chip quadrato tipo 116, non è che serve un altro programma?
qualcuno me lo può passare o dirmi dove prenderlo con le relative librerie? |
S |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 31/08/2011 : 19:59:31
|
| Metti un screen del programma che usi ora!! |
RH 205 HT |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 31/08/2011 : 20:06:52
|

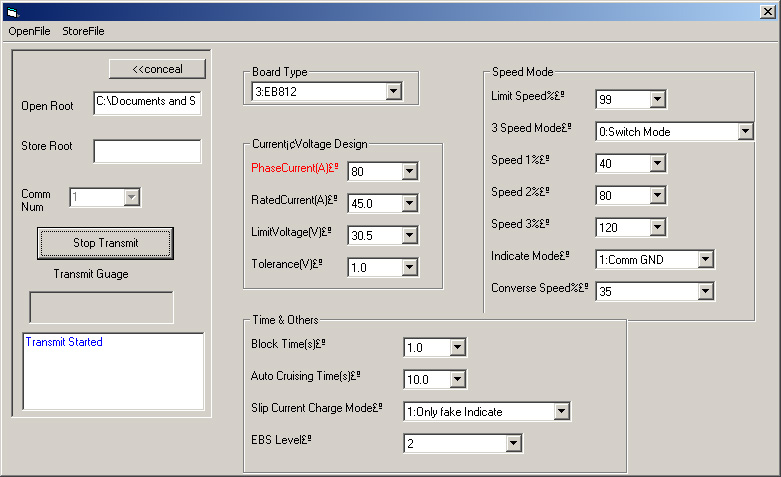

ecco qua: (con transmit guage che lampeggia ma barra che non parte)
Immagine:
103,68 KB |
S |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 31/08/2011 : 20:10:55
|
| grazie mille, provo ora :-) |
S |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 31/08/2011 : 20:22:19
|

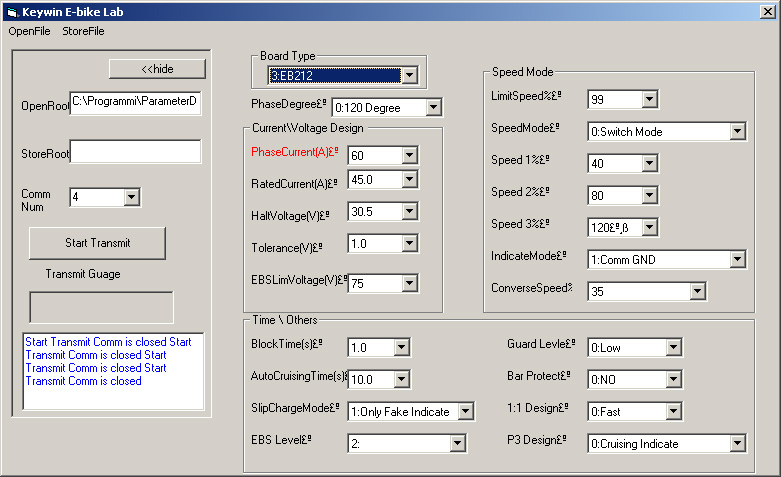

nulla da fare, ora vado a casa provo domani, ho provato anche quello x 116 ecco lo screen:
Immagine:
130,69 KB |
S |
|
|
|
mineblu
Utente Attivo
Friuli-Venezia Giulia
975 Messaggi |
Inserito il - 31/08/2011 : 20:44:57
|
Se la porta e giusta e la procedura e corretta, non deve darti problemi!
Controlla bene la porta.
E la procedura e:
Connetti rx tx e gnd.
Premi Start trasmission.
E poi attachi i 5v. |
RH 205 HT |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 01/09/2011 : 19:08:52
|
aggiornamento.
ho provato a programmare la centralina di un altra bici che ho fatto (una eb809 con xc846) e funziona tutto perfettamente!
quindi sono i collegamenti di questa che non tornano, domani la rismonto un altra volta e controllo i contatti con i pin del chip. |
S |
|
|
|
alezazza
Utente Attivo
Piemonte
607 Messaggi |
Inserito il - 02/09/2011 : 19:46:14
|
nulla da fare, sta centralina non si vuol fare programmare
è una eb212-a-5 con chip quadrato xckj8b116a,
corrisponde a questo schema:
Allegato:  centralina_nine.pdf
283,97 KB
ed è esattamente questa:
http://www.xie-chang.cn/cn/product_read.asp?id=99
(capite il cinese?)
c'è scritto:
Products and its parameters
Product Name: 8B116A ordinary electric vehicle control panel
Products: 116 Series
Model: EB212-A
Update Time :2009-3-7
Description:
Name: General Electric vehicle control panel
Model: EB206-A, EB209-A, EB212-A, EB215-A, EB218-A, EB206-AM (6 tubes, 9, 12, 15, 18, 6 self-study version)
Specifications: 24V250W; 36V250W; 48V350W; 48V450W; 48V500W; 48V800W; 48V1000W; 48V1500W; 48V2000W;
60V800W; 60V1000W; 60V1500W; 60V2000W
Technical parameters:
1, the working voltage: DC24V / DC36V / DC48V / DC64V / DC72V
2, speed range: 0 to 100%
3, efficiency: #8805; 85%
4, the limiting current: 6 #8804; 18A, 9 #31649; #8804; 25A, 12 #31649; #8804; 35A, 15 #31649; #8804; 45A, 18 #31649; #8804; 55A
5, Rated Power: 6 350W, 9 #31649; 450W, 12 #31649; 500W, 15 #31649; 800W, 18 #31649; 1000W
6, rated power consumption: <1.2W
Features:
1, the start of the noise control, making ultra-quiet motor to start;
2, Independent 6-channel PWM space vector modulation technology allows more accurate control of the magnetic moment, a better transmission and braking performance, while reducing power consumption, battery life increased by 9% or more away;
3, anti-linear EBS brakes and sliding in the process of charging voltage and current of the precision control to ensure the safety of the process controller and control effects, and linear brakes to support EBS;
4, a powerful hardware monitoring and protection module, the motor running, reliable, and easy fault diagnosis;
5, all of the features according to modular design, users can configure the hardware wiring or serial communication modules and system parameters;
6, intelligent self-learning function, according to the phase line connection and adjust the motor phase angle control output;
7, this series of panels in a unique program designed to achieve control, electric vehicle drive system operating at optimal levels, thereby improving product reliability and service life;
8, software, hardware also has started short-circuit protection, short-circuit protection, stall protection, undervoltage protection, power protection against Speed, Speed #8203;#8203;run against the choice of protection, soft start, automatic power-off braking, high / low brake , cruise, power of 1:1, three speed, three speed indicator, high / low alarm selectable, reversing, fault indication, voice alarm and other functions, reliable protection for the motor and battery; panel superior performance, reliability high; electronic control panel with ABS braking system, anti-charging system, driver circuit monitoring system, functional port, flexible, user-friendly production;
9, EB206-AM special edition for self-learning, with regular features in the case, with the most simple external circuit designed to meet the two requirements of low-cost maintenance market.
10, the series are also available as a self-learning version, just burn from the learning process. Start with short circuit protection, short-circuit protection, stall protection, undervoltage protection, power protection against Speed, Speed #8203;#8203;run against the choice of protection, soft start, automatic power-off braking, high / low brakes, cruise, 1:1 power, three-speed, three speed indicator, high / low alarm selectable, reversing, fault indication functions.
11, EB206-A, EB209-A, EB212-A compatible with the small flapper switching power supply (Model: KGDY-0, KGDY-2), high-power production to meet the customers, the demand for high-pressure controller.
|
S |
|
|
|
maxpoz
Utente Senior
Lombardia
1129 Messaggi |
Inserito il - 04/09/2011 : 21:12:23
|
quelle con il chip quadrato...ne ho una nuova di joffa, ho cercato dappertutto ma a quanto pare non sono programmabili
se trovi il sistema fammelo sapere
|
Tecnobike 851 - Joffa's Nine RH205 HS 800w - Ping 2.5 15A 48v
RUBATA Rochrider 6.2, Joffa's Rh205 (Nine FH154 in disuso) e Lifepo4 48v-10ah |
|
|
| |
