Buonasera,finalmente ho trovato un pò di tempo per presentarvi un'altra realizzazione low cost ma non tanto.
La bici è una front carbon da 26" con scocca grezza di qualche anno fa,è stata inutilizzata per diverso tempo .
Vi descrivo in breve il lavoro sulla ciclistica e altro:il forcellone posteriore è in alluminio dropout 135mm,ad un certo punto si fonde con dei rivetti al telaio su un lato ad un altro è inglobato con la resina,la forcella è stata sostituita con una ROCK SHOX RL perchè prima montava una RS Sid,guarnitura cambio e comandi Sharm X0 e X9, freni Avid Xo.Pignone a filetto 9V,pedali sostituiti tipo FR ergal rosso ,dischi maggiorati 200mm anteriore 180mm posteriore entrambi Avid .C'è anche da dire che ho sostituito i cerchi in carbonio con dei doppia camera anteriore dtswiss e posteriore Ambrosio,pneumatici race King 2" e 2.2".
Passo alla parte elettrica ,dopo diverse idee ,valutazionie grazie a qualche consiglio ho deciso l'allestimento elettrico .
La bici è utilizzata solo su strada Privata e la potenza massima è di circa 700W ,motore posteriore nel mozzo Bafang Bpm codice 14 raggiato in 2A alimentato a 48V,centralina appunto 48V12A (dispaly led e pulsante 3 posizioni )sistemata sotto la boraccia con contenitore teflon per i collegamenti e una piccola staffa per fissare il tutto sulla vite portaboraccia.

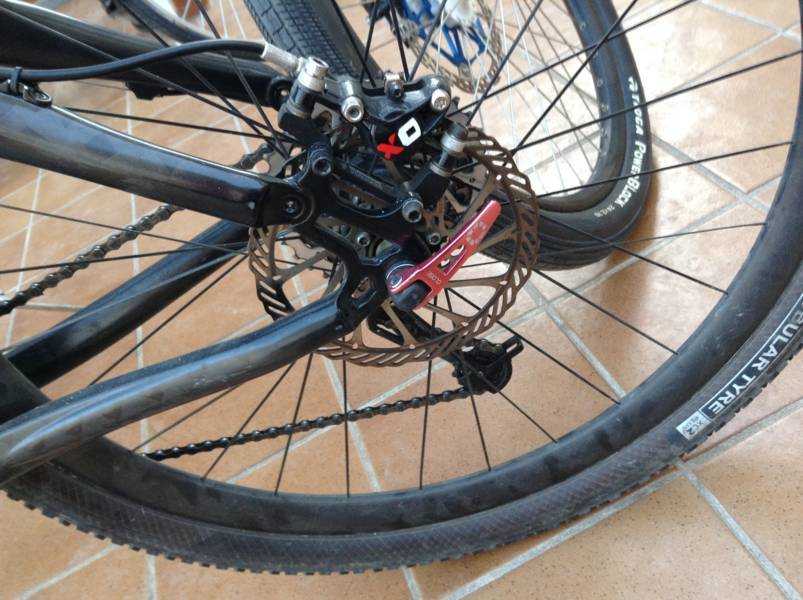

Batteria 14S5P Samsung 22P 48V 11Ah 5C alloggiata in una borsa sull'anteriore nel triangolo e una paio di torque arms su misura.Per sicurezza come cutoff freni ho usato il solito pulsante stop moto e acceleratore a mezza manopola .
|
Technical Project Manager : EBud https://www.ebud.it/
technical assistance: Ecobike http://www.ecobikepalermo.it/ ,EbikeBattery http://www.ebikebattery.it/index.php ,Alcedo Italia (2017 '19)
technical support : MYebike https://www.kitbicielettriche.it/it/ |
Modificato da - gianluigi08 in Data 25/09/2015 19:40:06
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
 Inserito il - 25/09/2015 : 19:49:04
|
Immagine:
68,65 KB |
 |
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 25/09/2015 : 19:51:16
|
Immagine:
84,94 KB |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 25/09/2015 : 19:52:52
|
Immagine:
79,21 KB |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 25/09/2015 : 20:00:49
|

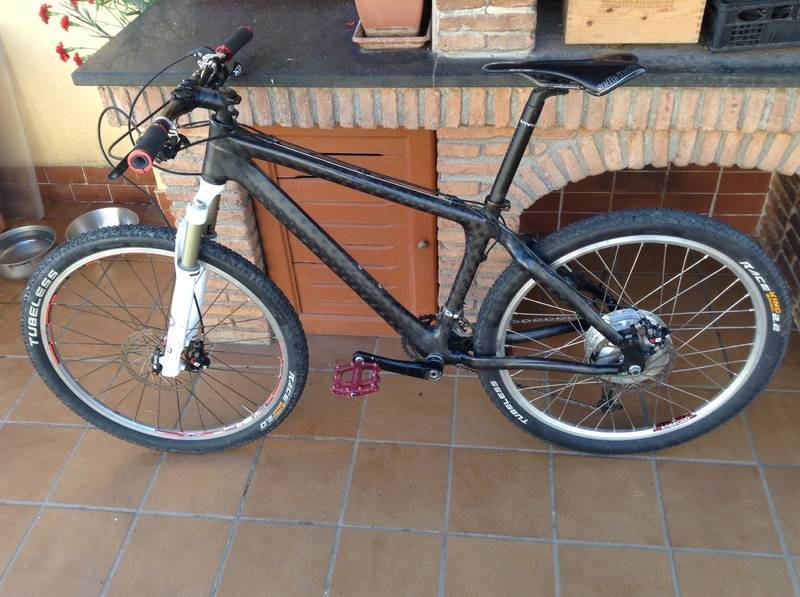

Come peso di partenza siamo intorno a 9Kg.

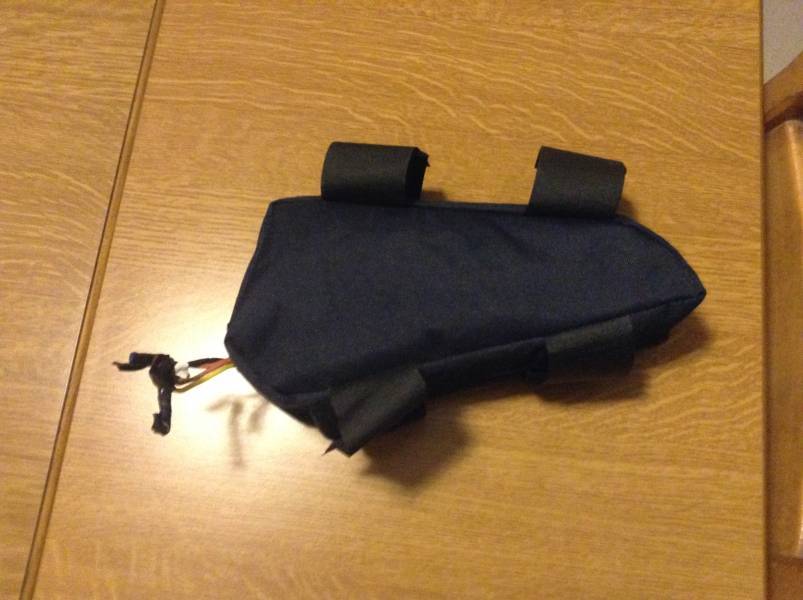

Batteria e borsa su misura per la zona anteriore.
Immagine:
49,55 KB |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 25/09/2015 : 20:05:21
|

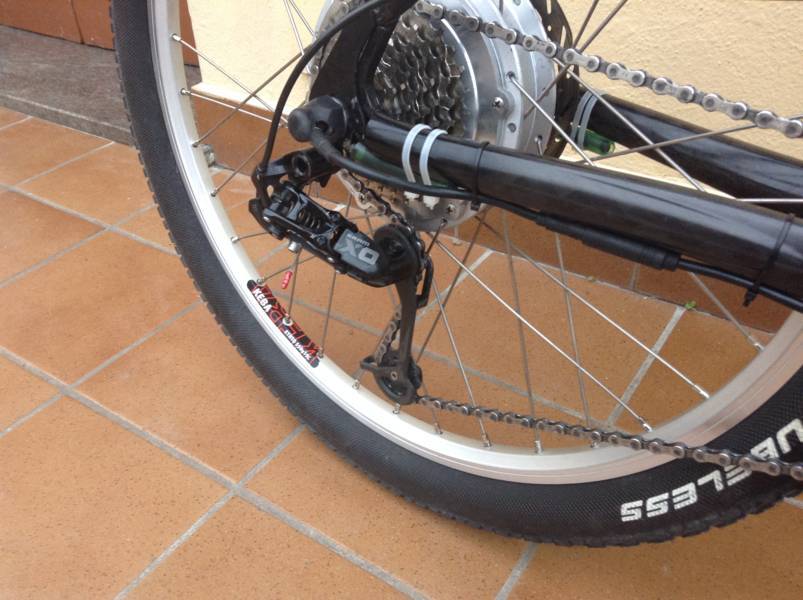

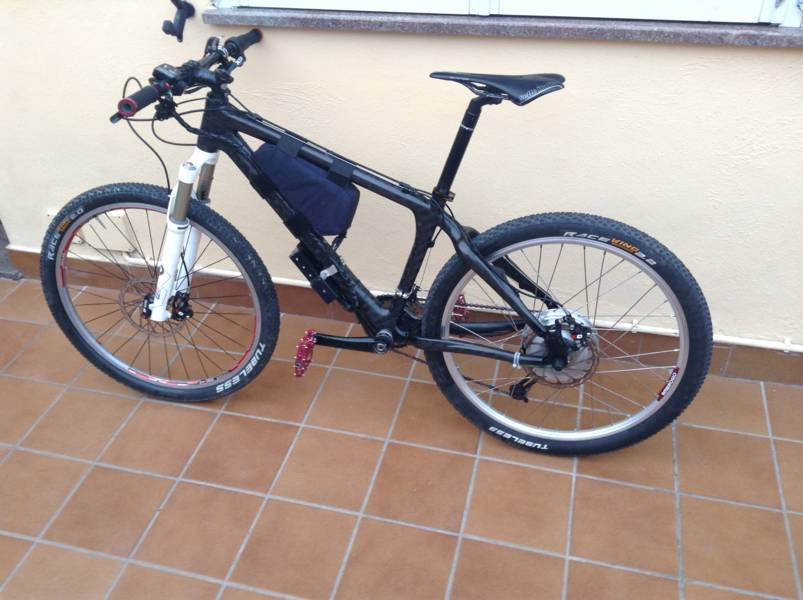

Piccole modifiche,ruote ,motore ,pedali,forcella e freni!
Immagine:
76,68 KB |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 25/09/2015 : 20:14:23
|

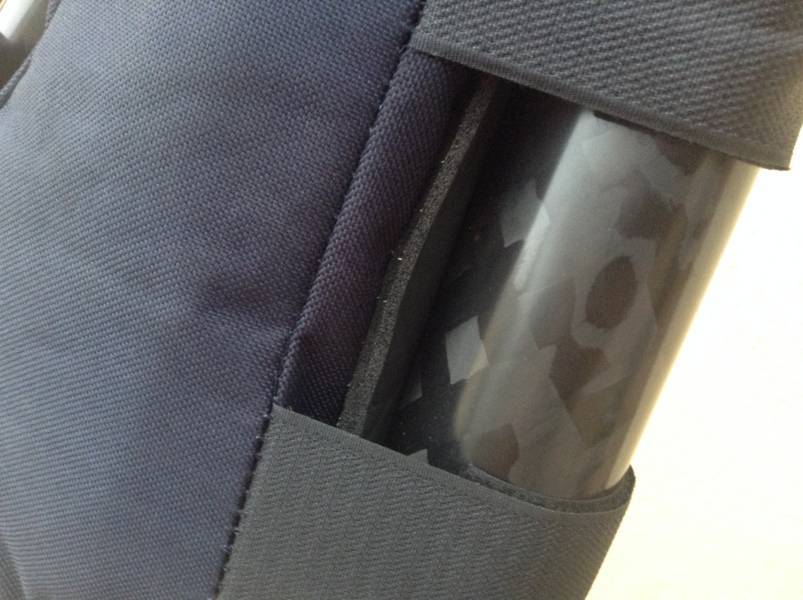

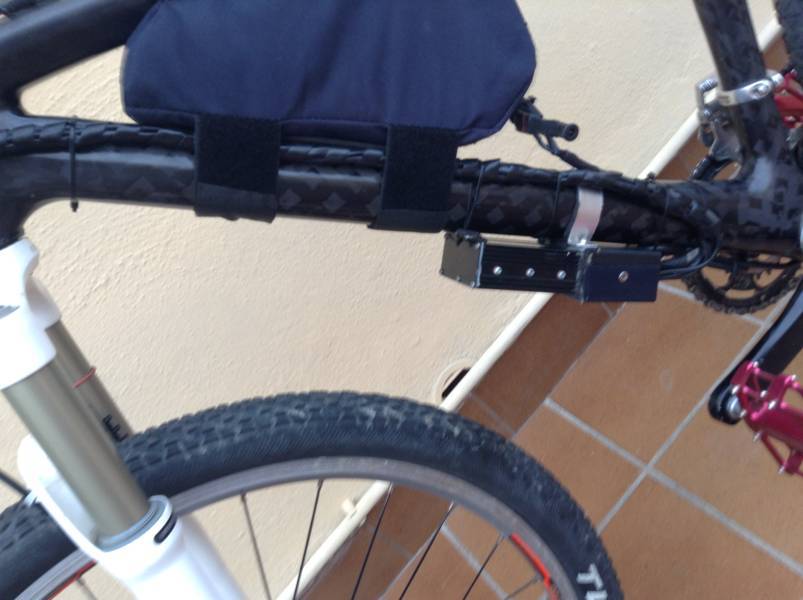

Dettaglio borsa,centralina e staffa.
Immagine:
47,84 KB |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 25/09/2015 : 20:16:16
|
Immagine:
58,9 KB |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 25/09/2015 : 20:20:32
|
Immagine:
51,59 KB
Immagine:
47,9 KB |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 25/09/2015 : 20:33:14
|
Devo dire è molto stealth sopratutto l'altro lato dove non passano i cavi,devo dire che si arrampica bene, da ferma se dai un colpo di gas sembra voler fare una capriola :D come peso siamo intorno ai 18kg!!
Ho percorso un 15km e devo dire a parte la sella è un piacere guidarla e pedalabile puoi anche procedere con una pedalata simbolica ,poi se vuoi basta spingere un pò sui pedali per arrivare facilmente a 40km/h.
Il proprietario è contento la centralina per i miei guisti è piccola è 7/12A,credo che già con una 17A la cosa si fa molto divertente,comunque così lavora tutto bene la batteria è una 11Ah 5C diciamo che può erogare senza stress 20A!
Immagine:
58,32 KB |
|
|
|
luc_maz48
Utente Master
Piemonte
6964 Messaggi |
Inserito il - 25/09/2015 : 20:42:54
|
Complimenti per il lavoro!
E' un bel "bolide"!
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 25/09/2015 : 20:54:04
|
| Grazie!! |
|
|
|
giordano5847
Utente Master
Lombardia
4114 Messaggi |
Inserito il - 25/09/2015 : 20:58:12
|
Bella, bella!
Ho anch'io una bianchi in carbonio (8Kg) avevo pensato di fare la stessa cosa ma è stato meglio comperare l'haibike e provare (ogni tanto) l'ebrezza della BDC.
Mi piace, Sposta però la centralina sopra il tubo, assieme alle batterie e magari fai un fagotto unico |
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
|
|
|
bedexx
Utente Attivo
Lazio
845 Messaggi |
Inserito il - 25/09/2015 : 20:59:08
|
| Proprio bella... complimenti per la realizzazione. |
bedexx
Ora: Univega Summit 3.0 Impulse 2.0
Prima: Kalkhoff Agattu P8-28 8-G Nexus
La speranza ha due figli preziosi: si chiamano indignazione e coraggio.
L'indignazione per come vanno le cose e il coraggio per cambiarle.
Nasciamo senza portare nulla, moriamo senza portare via nulla.
Ed in mezzo litighiamo per possedere qualcosa! |
|
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
Inserito il - 26/09/2015 : 12:06:07
|
Grazie!!!
giordano5847 :Complimenti per l'acquisto.
Preferisco la centralina alla aria aperta e ventilata!!!
Appena trovo le foto del motore revisionato le posto!
|
|
|
|
Barba 49
Utente Master
Toscana
36481 Messaggi |
Inserito il - 26/09/2015 : 15:29:18
|
| Bella bestia, mi piace: Complimenti! |
|
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 27/09/2015 : 10:47:04
|
Complimenti,sforni sempre belle bipe
Un saluto |
|
|
|
