Autore |
Discussione |
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 13/11/2015 : 17:41:58
|
e da qualche anno che mi frulla per la mente l'idea di costruire " assemblare " una bici elettrica..ma per un motivo e un altro rimandavo e arrivava la bella stagione e quindi mi ripromettevo di pensarci in autunno.... finalmente quest' anno ho iniziato la realizzazione, diciamo ancora in fase quasi embrionale ma l'avventura è partita... premesso che ho qualche conoscenza nel campo delle bici, un pò di passione per il fai da te, e un infarinatura nell'ambito meccanico ed elettronico, ho iniziato valutare le varie soluzioni e quella che mi è sembrata la più ottimale per la mia causa è stata quella di usare un motore posteriore, modificarlo e posizionarlo al centro del movimento centrale, ho sentito alcuni di voi e sin da subito ho scelto di percorrere la strada del Barba Motore...! Colui che lo ha progettato non so dove ha trovato e continua a trovare la pazienza per sopportarmi con le mie mille domande...! come telaio ho scelto una fat bike vuoi perchè avendo un movimento centrale largo mi permetteva di ottimizzare al meglio gli spazzi vuoi perchè esteticamente mi stava simpatica.....! poi ho deciso di utilizzare non una sola corona ma due con ruota libera centrale e due catene" cosi se voglio pedalare posso farlo senza nessun problema...! adesso allego qualche foto sul corso dei lavori.... dai disegni in cad alle prime realizzazioni per qualsiasi domanda sono a vostra completa disposizione.
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 13/11/2015 : 17:50:48
|
Che telaio hai scelto? Anche a me frulla per la testa di farmi una fat e in questi giorni ho letto le varie esperienze degli utenti "fattari" di questo forum...e come al solito...ne esco con più dubbi di quando inizi a leggere. |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 13/11/2015 : 17:54:48
|

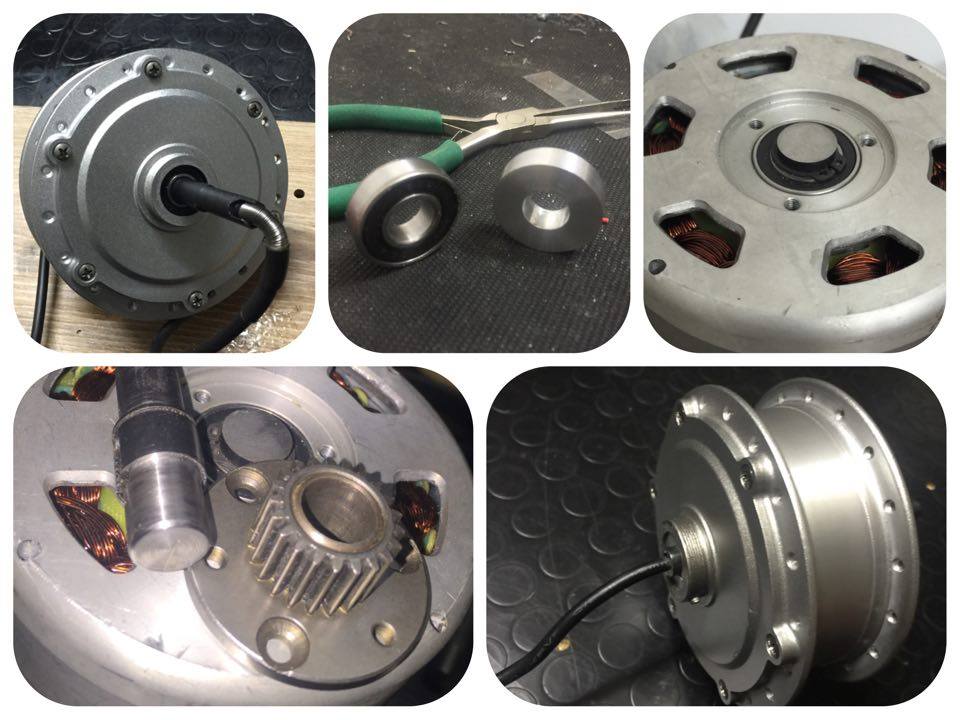

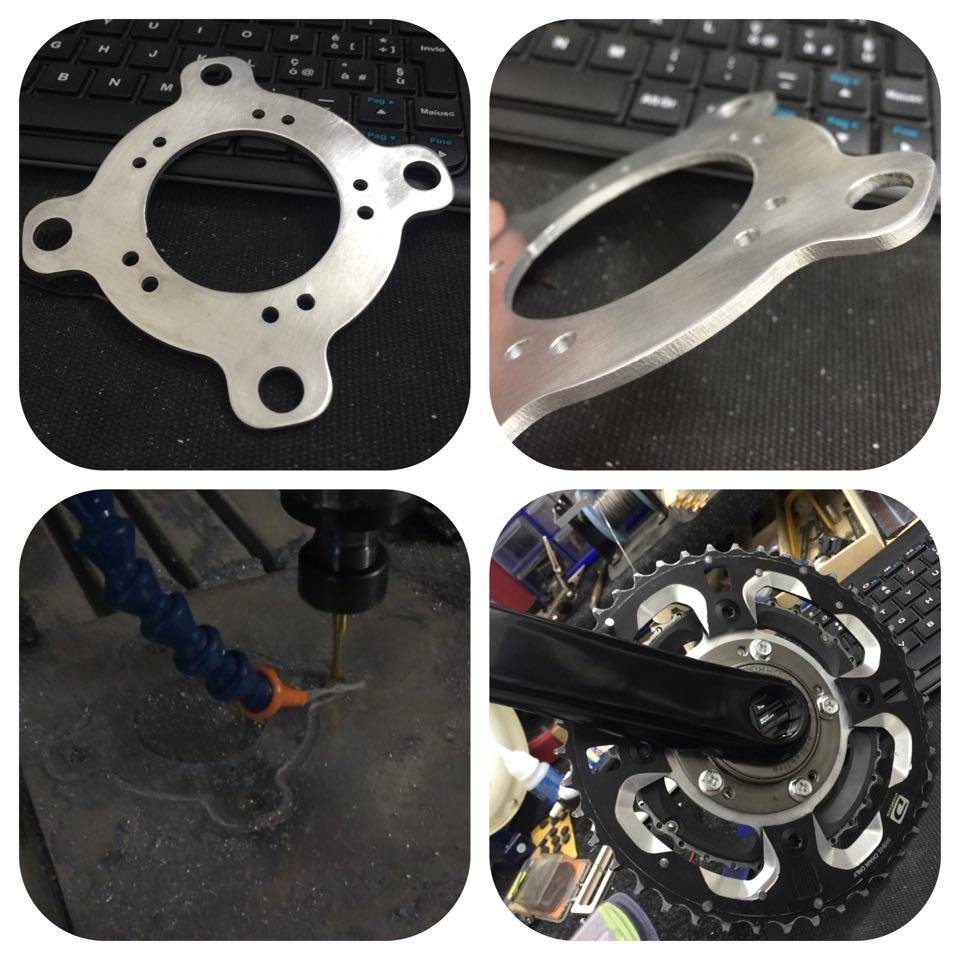

Immagine:
51,64 KB
Immagine:
89,61 KB
Immagine:
112,25 KB
Immagine:
108,35 KB |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 13/11/2015 : 18:01:54
|
Ehhhh, la classe non è acqua, c'è poco da fare!!!!!
Una rivisitazione in meglio del Barbamotore non può che farmi piacere, buona continuazione... |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 13/11/2015 : 18:03:49
|
ho scelto il telaio della rms è in acciaio, visto che la mia intenzione è quella di fare una bici con un estetica retò mi è sembrato il più indicato...! |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 14/11/2015 : 10:37:18
|
Ottanta visualizzazione e un solo commento, strano... Disinteresse o invidia??? |
|
|
leonardix
Utente Master
Lazio
6086 Messaggi |
|
luc_maz48
Utente Master
Piemonte
6890 Messaggi |
Inserito il - 14/11/2015 : 10:51:37
|
| Barba 49 ha scritto:
Ottanta visualizzazione e un solo commento, strano... Disinteresse o invidia???
|
Per me è semplice mia "INCOMPETENZA"! Comunque seguirò gli eventi! In bocca al lupo per il gran bel lavoro!
|
Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah. Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A. -VENDUTO Agosto 2023!
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 14/11/2015 : 11:19:37
|
| Barba 49 ha scritto:
Ottanta visualizzazione e un solo commento, strano... Disinteresse o invidia???
|
No Barba, io credo che la gente sia stupita dalla manualità ed ingegnosità di taliaki..... cosa vuoi suggerirgli??? è già molto più avanti del 95% degli utenti di Jobike!!!! |
BFold3 SWXH 36V Al.48V 250W AllMountain BBS02 48V 750W (venduta) Fat BPM2 36V Al.48V HT 500W (venduta) Cruiser MyHD BPM V48 HS 500W Woz MKS (under construction) LiIon Samsung 29E 14S6P x tutte |
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 14/11/2015 : 11:20:37
|
...lui stesso non chiede consigli, ma mostra il suo "raffinato" lavoro.... |
BFold3 SWXH 36V Al.48V 250W AllMountain BBS02 48V 750W (venduta) Fat BPM2 36V Al.48V HT 500W (venduta) Cruiser MyHD BPM V48 HS 500W Woz MKS (under construction) LiIon Samsung 29E 14S6P x tutte |
|
|
MilleMiglia
Utente Master
Liguria
6610 Messaggi |
Inserito il - 14/11/2015 : 11:33:29
|
| Barba 49 ha scritto:
Ottanta visualizzazione e un solo commento, strano... Disinteresse o invidia???
|
Invidia. Complimentissimi!!! |
In Vino Rident Omnia |
|
|
E-COSO
Utente Attivo
Veneto
631 Messaggi |
Inserito il - 14/11/2015 : 11:58:59
|
non invidia ma ammirazione ! un lavoro eccelso , che potrebbe diventare un barba motore in kit
se taliaki fosse disponibile a replicarlo , ovviamente a chi si sente capace di assemblarlo con debite istruzioni..
non dimenticate le molteplici possibilità di configurazione di questo BarbaBS OPEN SURCE , meccanica per i rapporti motore/corona/pignoni , ed elettronica con voltaggi scelta e controller intercambiabili dal più semplice al super configurabile.
sempre se taliaki vuole..
|
Motardona bbs1 + nexus8 Commuter da campagna Acorente bewo centrale+nexus8 li-ion 10s6p 17,5A by Dennj |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 14/11/2015 : 12:28:42
|
buon giorno il lavoro è ancora in fase proggettuale quelle staffe sono dei prototipi che devono piano piano essere trasformati in alluminio...per quando riduarda i consigli ne ho chiesti tanti a barba e condividendo le foto e l'idea mi piacerebbe che anche voi , contribuitie al progetto con le vostre opinioni e i vostri spunti,...! grazie per i complimenti ma io voglio imparare da tutti |
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 14/11/2015 : 13:16:27
|
Ottimo lavorocomplimenti per la tua bravura!! Buon proseguimento |
|
|
SHILAH
Utente Senior
1768 Messaggi |
Inserito il - 14/11/2015 : 15:08:48
|
Io non sono in grado di dare suggerimenti a nessuno ma a me piacerebbe che, alla fine, venisse fuori un 500 w continui e un regime di utilizzo ottimale a 60 rpm se è una fat da montagna, se è da sabbia, lo stesso. . Mi farei anche un contenitore in alluminio dove stipare un centinaio di celle posto nel triangolo e più basso possibile. |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 14/11/2015 : 15:15:45
|
Visto che il rapporto di trasmissione tra motore e movimento centrale è libero si può tranquillamente decidere a quale regime di RpM portare le pedivelle, la cosa è ininfluente riguardo al rapporto motore/ruota posteriore, il movimento centrale semplicemente trasmette il moto così come gli giunge dal motore.
Se hai sul motore un pignone da 17T e sulla ruota un pignone minimo da 11T il rapporto sarà sempre di 1,545/1 sia che tu monti due corone centrali da 38T che da 52T, cambia solo la cadenza di pedalata che può essere modificata ad personam...
Il motorello avrà 480W continui e 960W di picco. |
Modificato da - Barba 49 in data 14/11/2015 15:35:52 |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 14/11/2015 : 17:31:29
|

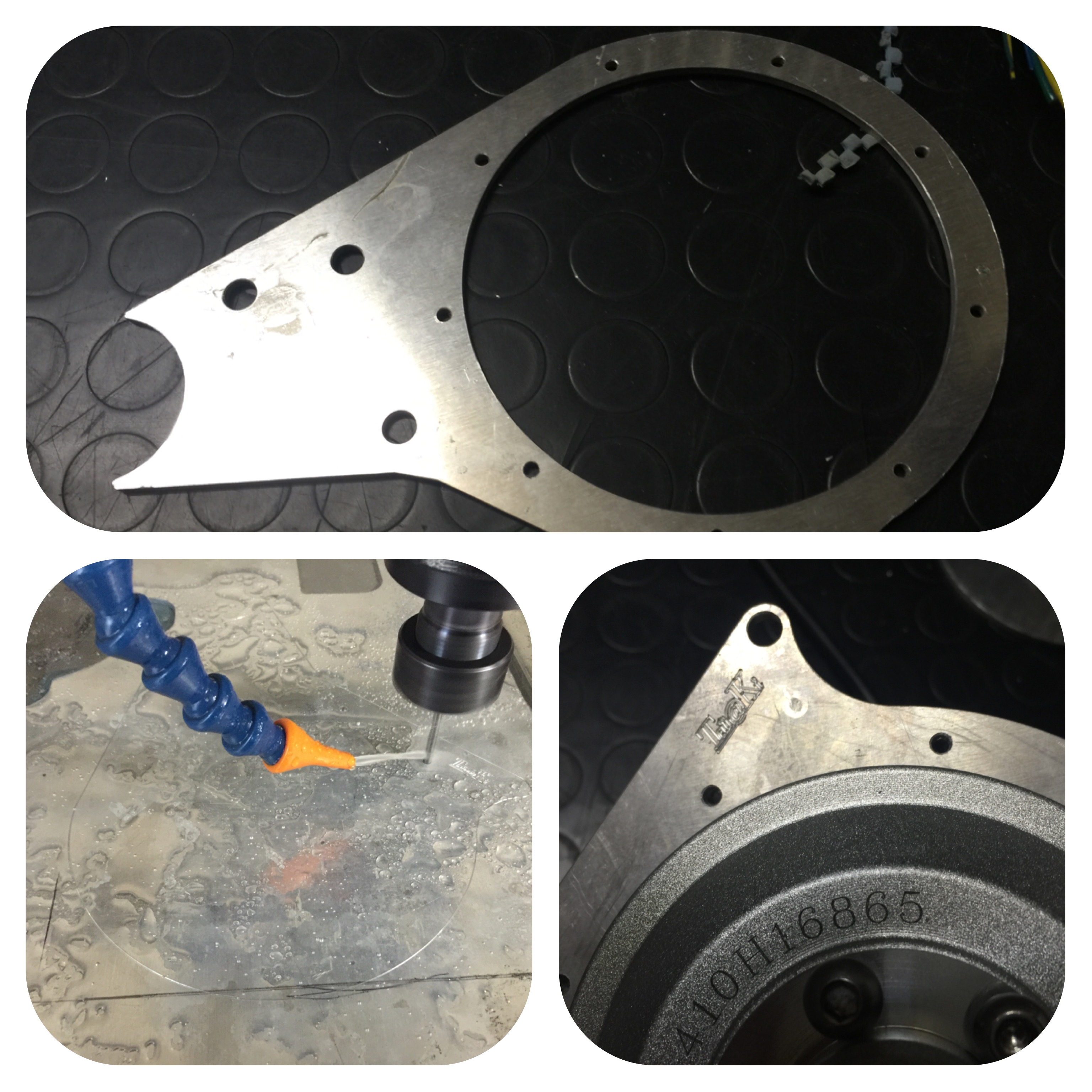

Immagine:
1141,34 KB
Primo pezzo in alluminio realizzato ho impiegato quasi due ore ma il Risultato è ottimo tutto corrisponde perfettamente...! |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 15/11/2015 : 01:28:24
|

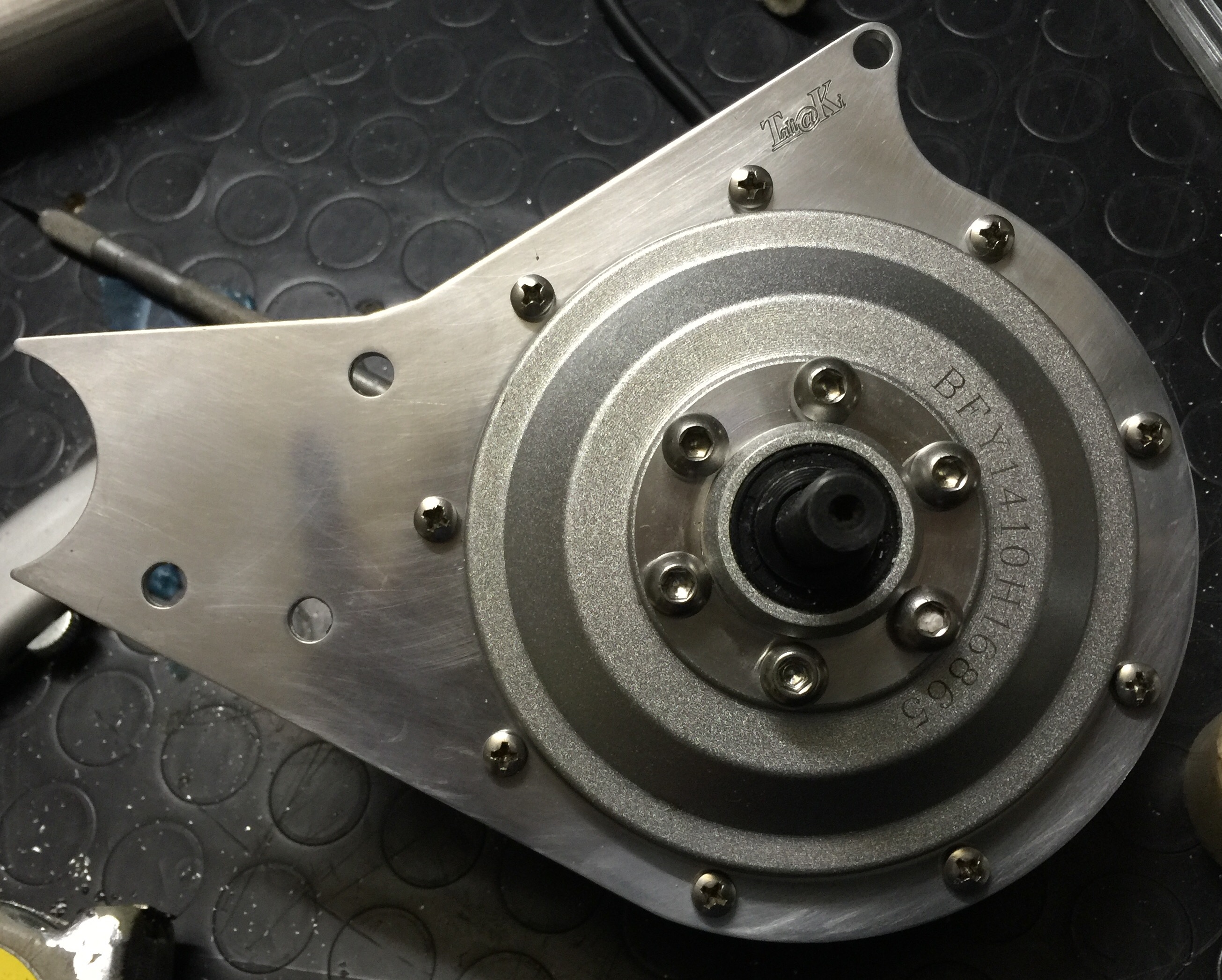

Immagine:
1213,88 KB
Ho solo una piccola preoccupazione ho usato alluminio da 3 mm spero non fletta |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 15/11/2015 : 01:58:01
|
Immagine:
1213,88 KB
Ho solo una piccola preoccupazione ho usato alluminio da 3 mm spero non fletta |
|
|
giordano5847
Utente Master
Lombardia
4028 Messaggi |
Inserito il - 15/11/2015 : 09:12:27
|
Complimenti per il progetto, ma ridimensiona le foto! A mio avviso non fletterà in quanto avrà pochissime componenti laterali e poi sono larghe e la parte che dovrebbe flettere è molto ridotta, il motore e la piastra imbullonata contribuiscono alla rigidità.
|
Fuggi quello studio del quale la resultante opera more coll'operante d'essa. (Leonardo) |
|
|
blindo7
Utente Master
Lazio
4049 Messaggi |
Inserito il - 15/11/2015 : 09:34:51
|
molto bravo,seguo con interesse! consigli non credo di poterli dare, non amo catene aggiuntive esterne ma credo che per far spingere una Fat sia l'unica via percorribile escludendo BBS e obsoleto cyclone, ciao e buon lavoro |
www.enerlab.it |
|
|
gianluigi08
Utente Senior
Campania
1216 Messaggi |
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 15/11/2015 : 19:30:29
|
Immagine:
106,23 KB

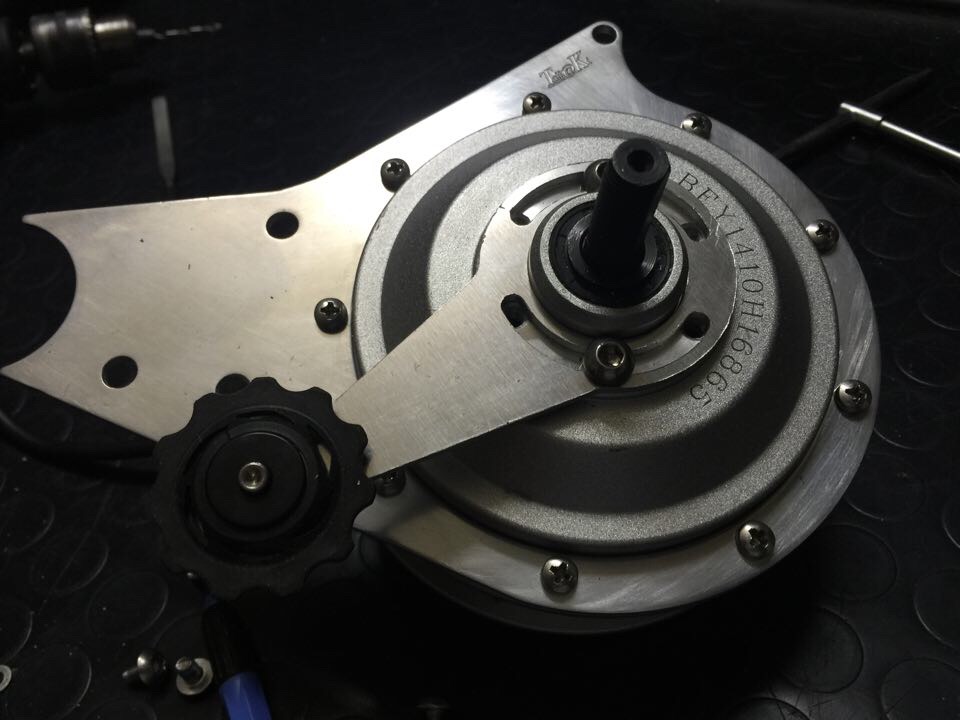

Oggi dopo la doverosa raccolta delle olive ho realizzato un altro componente...! Il tendicatena...! Sará da verificare al montaggio ma non credo ci siano problemi |
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 15/11/2015 : 20:02:32
|
| taliaki ha scritto:
...per quando riduarda i consigli ne ho chiesti tanti a barba e condividendo le foto e l'idea mi piacerebbe che anche voi , contribuitie al progetto con le vostre opinioni e i vostri spunti,...! grazie per i complimenti ma io voglio imparare da tutti
|
continuo a dire che la stragrande maggioranza di noi ha ben poco da insegnarti!!! continua a rivolgerti a coloro che hai già ben identificato ed a pochissimi altri!!!! |
BFold3 SWXH 36V Al.48V 250W AllMountain BBS02 48V 750W (venduta) Fat BPM2 36V Al.48V HT 500W (venduta) Cruiser MyHD BPM V48 HS 500W Woz MKS (under construction) LiIon Samsung 29E 14S6P x tutte |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 15/11/2015 : 22:14:16
|
Dai, sbottonati dicci da quale sito cinese acquisti di nascosto tutti quei particolari!!!! |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 16/11/2015 : 08:06:28
|
Sono segreti di produzione...!#128540; |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 16/11/2015 : 15:42:47
|

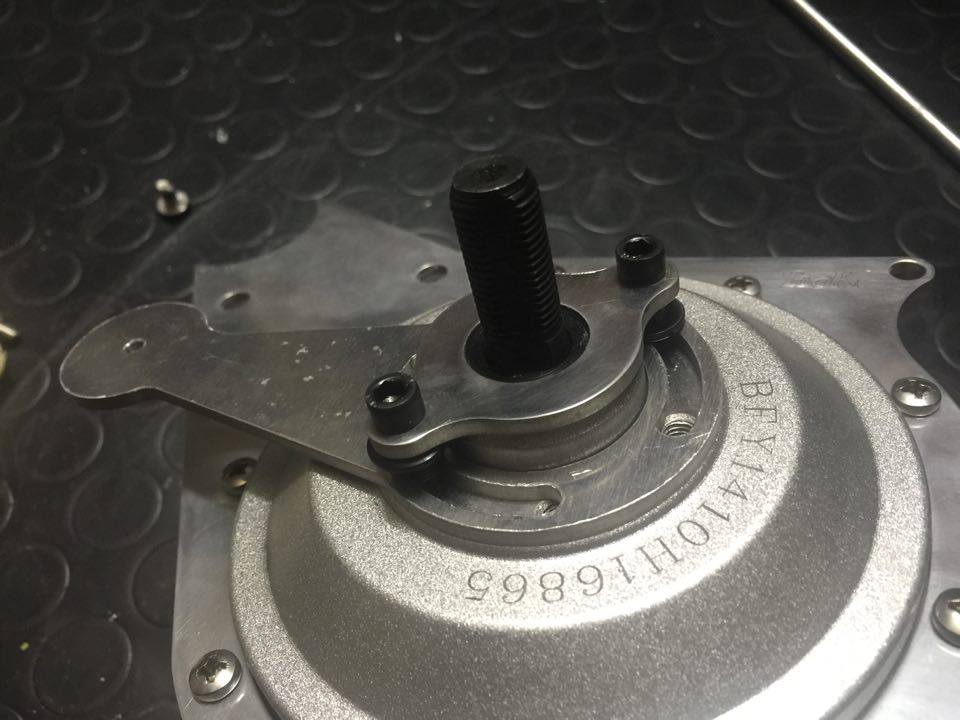

lavoretto fatto in pausa pranzo dopo suggerimento di Barba ho deciso di fare una protezione per il cuscinetto visto adesso funziona in maniera diversa le forze potrebbero spingerlo all'esterno
Immagine:
73,1 KB |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 16/11/2015 : 22:15:00
|
Benissimo, almeno ti sei evitato l'incollaggio del cuscinetto con colla anaerobica!!! |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 19/11/2015 : 23:01:46
|

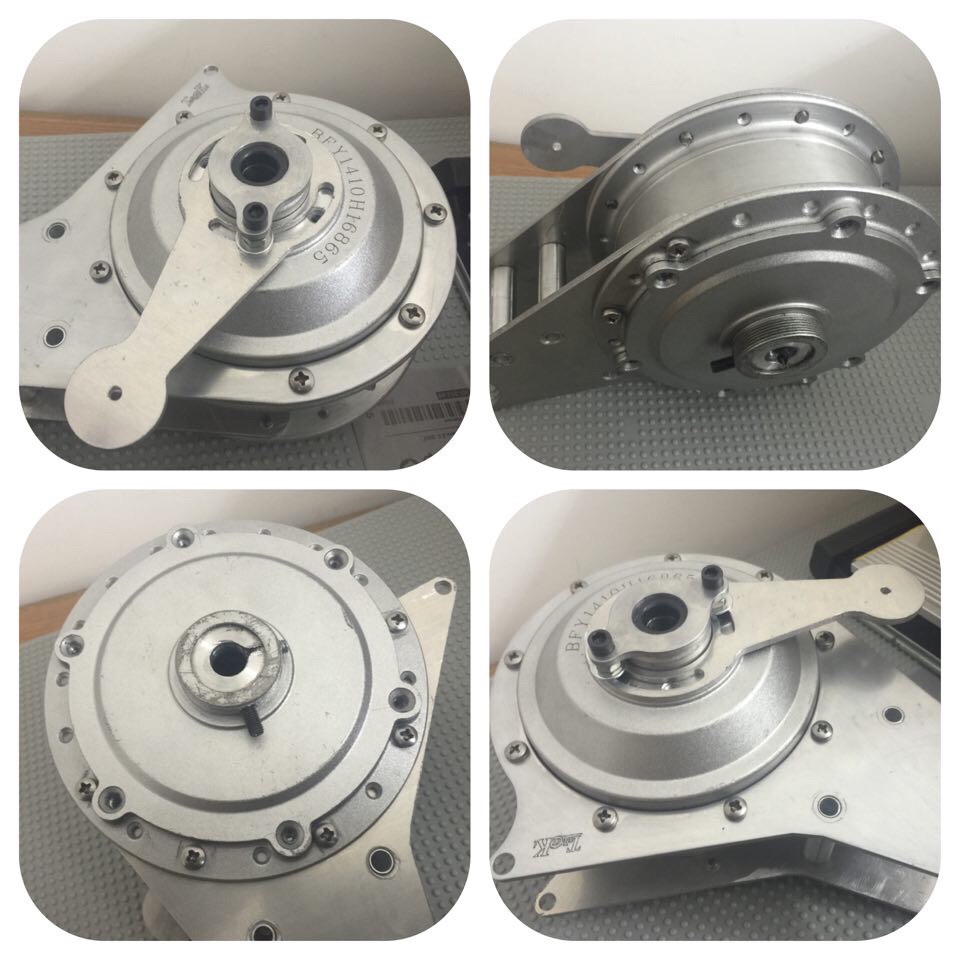

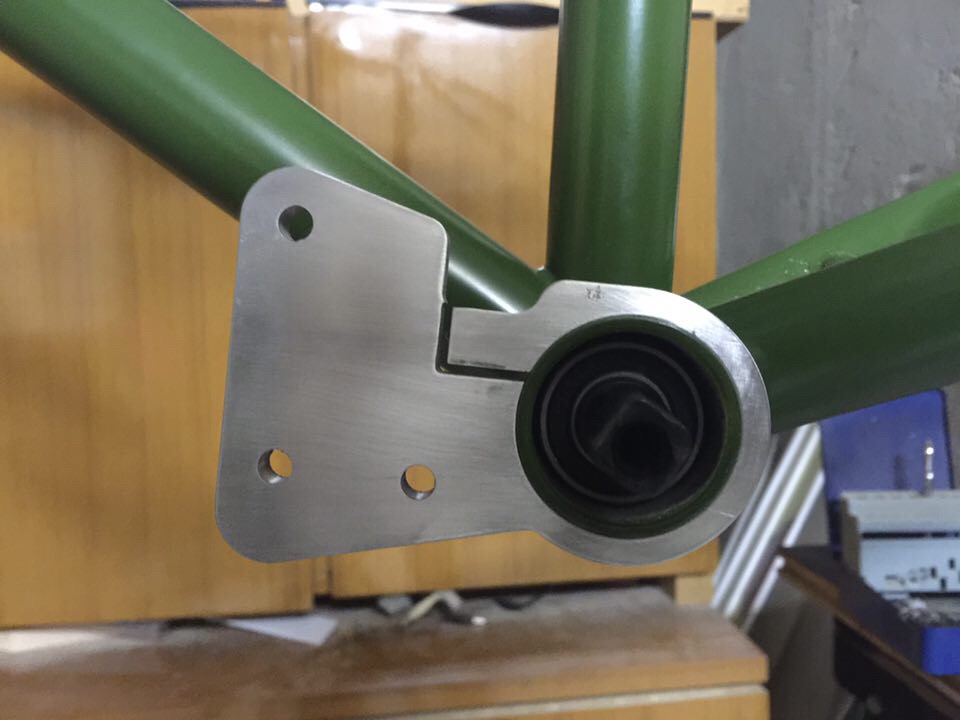

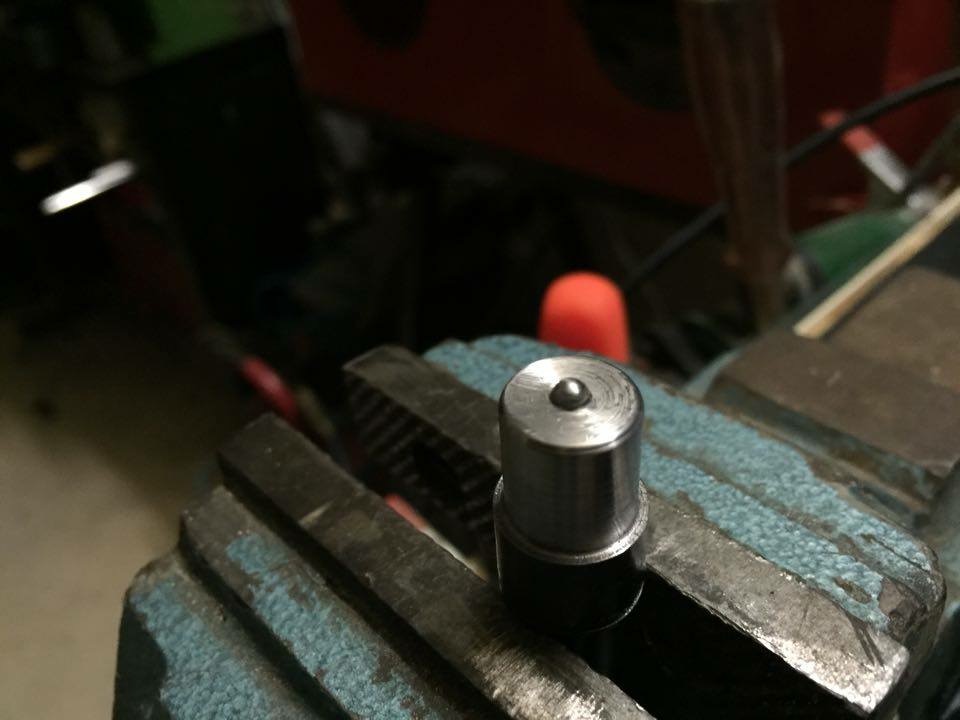

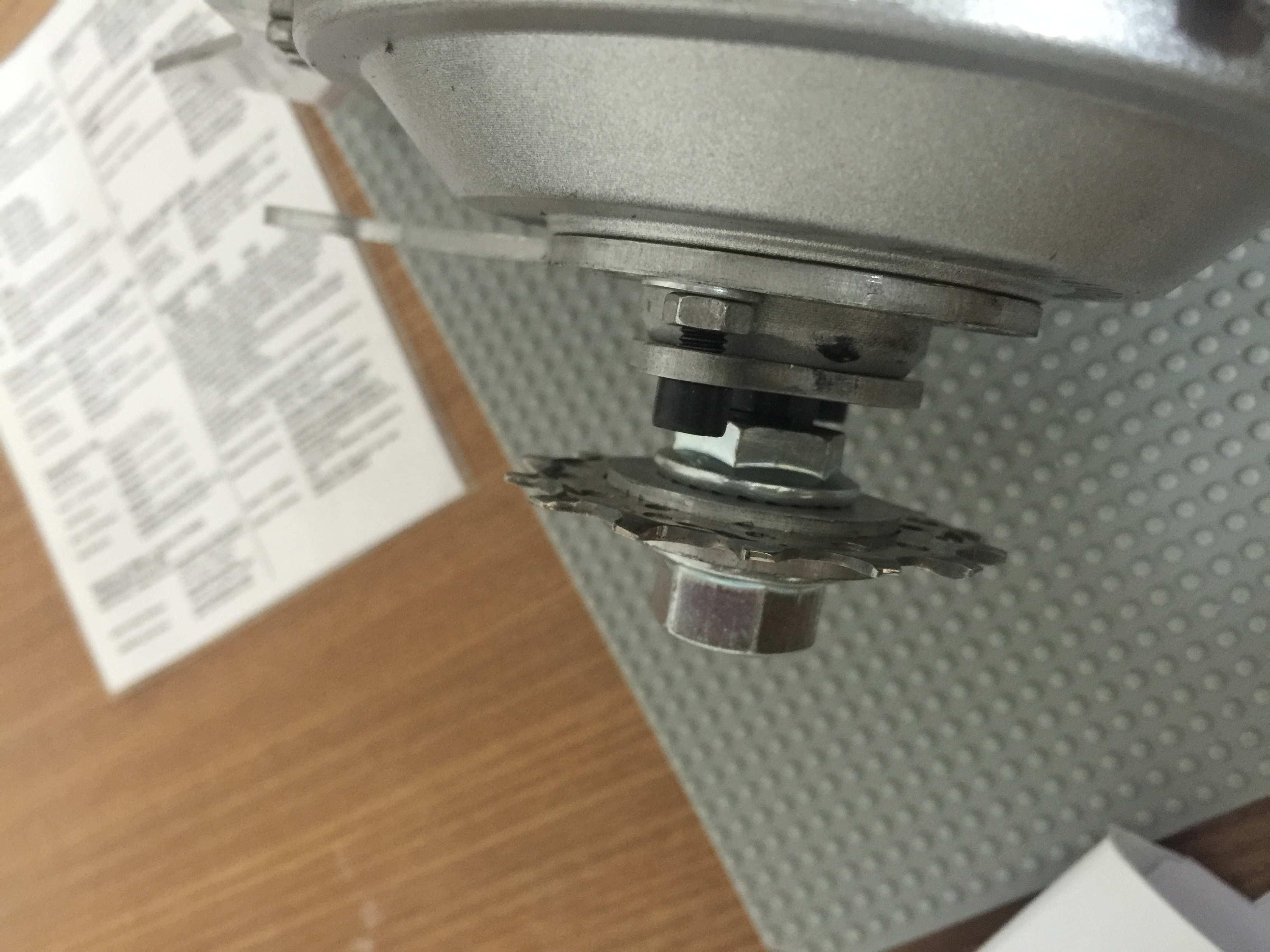

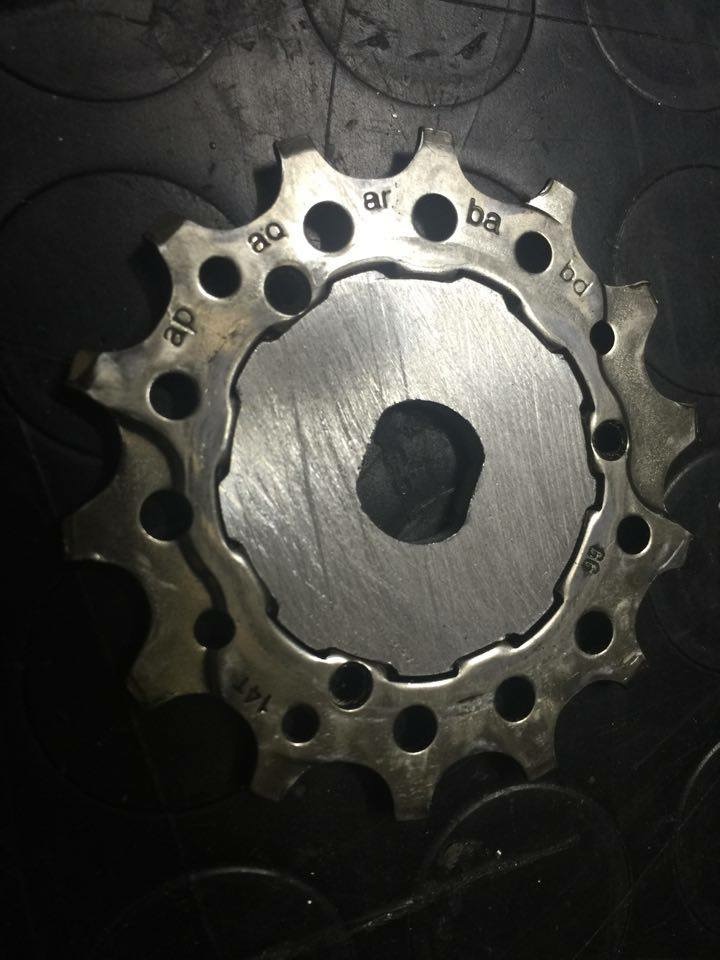

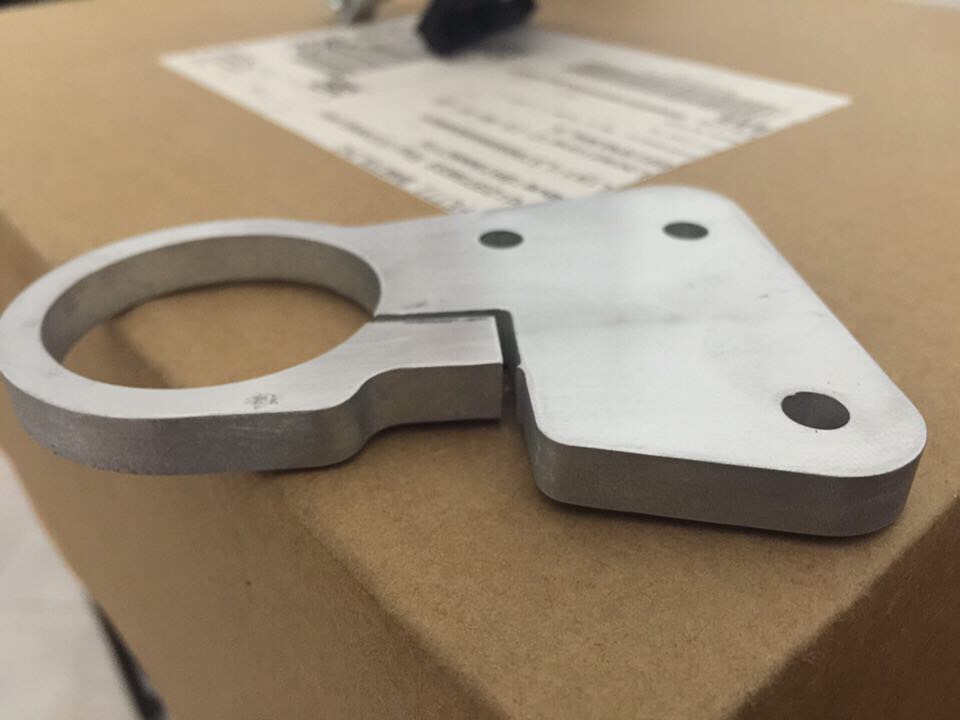

Immagine:
164,62 KB
Immagine:
89,26 KB
Immagine:
126,34 KB
Immagine:
90,89 KB
Immagine:
80,36 KB
Immagine:
1856,32 KB |
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 19/11/2015 : 23:07:51
|
Realizzazione sopraffina!! |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 19/11/2015 : 23:10:03
|
Altra roba...
|
|
|
MilleMiglia
Utente Master
Liguria
6610 Messaggi |
Inserito il - 21/11/2015 : 02:51:08
|
Tanta roba... |
In Vino Rident Omnia |
|
|
FabioR6
Utente Master
3368 Messaggi |
Inserito il - 21/11/2015 : 09:13:47
|
Davvero super. Bravissimo. |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi. Cube trekking Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11 34.600 km in aumento.... Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 25/11/2015 : 23:49:21
|

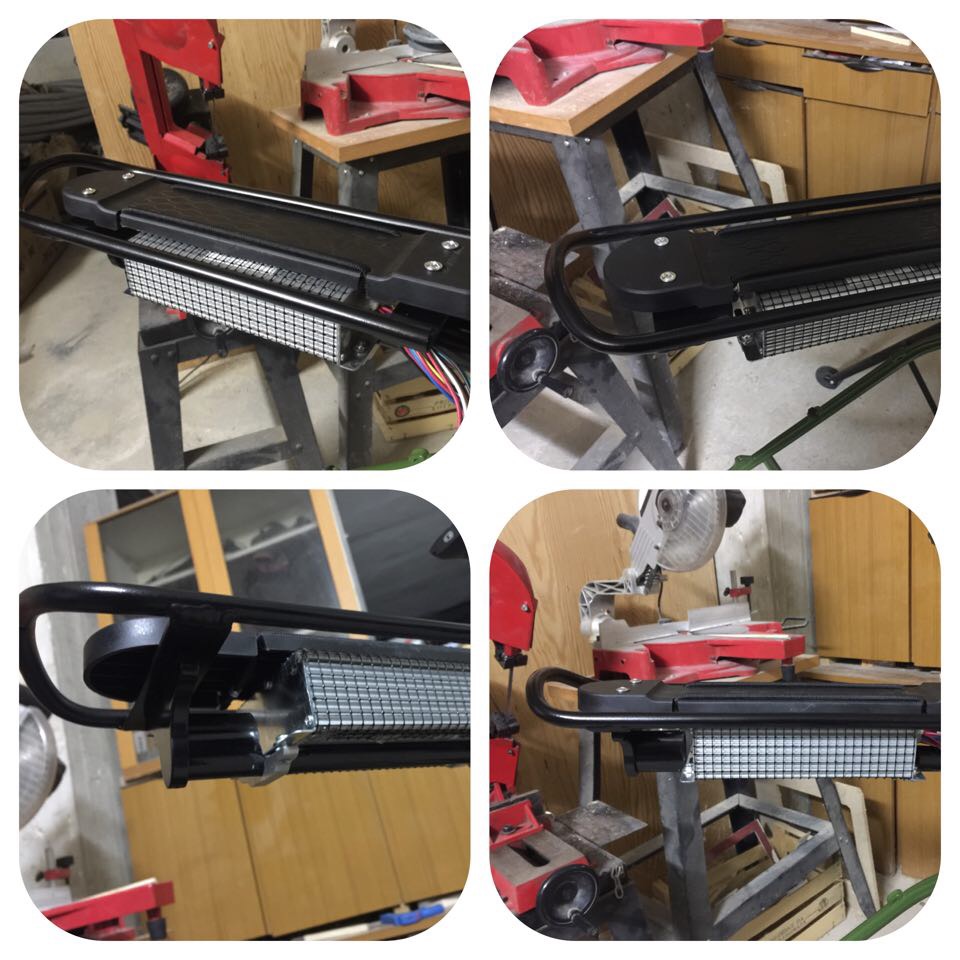

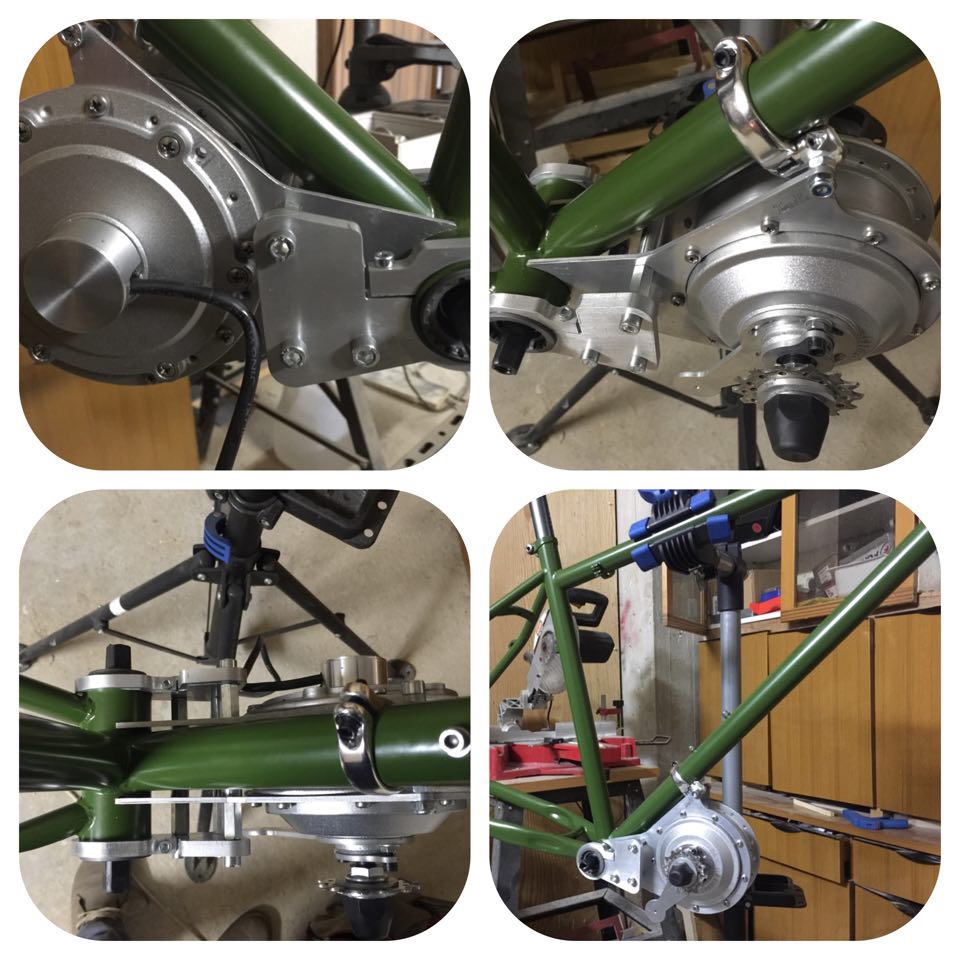

I lavori proseguono...!
Immagine:
213,28 KB
Immagine:
207,28 KB |
|
|
lelehd
Utente Senior
Piemonte
1158 Messaggi |
Inserito il - 25/11/2015 : 23:59:09
|
Seguire il tuo progetto...è come bere un bicchiere di ottimo nero d'avolastrepitoso!!!
|
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 26/11/2015 : 00:15:15
|
Grazie molto gentile...! Spero tanto di farci un giro in primaveraaa |
|
|
vic.thor
Utente Medio
123 Messaggi |
Inserito il - 26/11/2015 : 08:31:00
|
Spettacolare. Complimenti per l'ingegno.
|
|
|
MilleMiglia
Utente Master
Liguria
6610 Messaggi |
Inserito il - 27/11/2015 : 01:06:43
|
Cazzarola. . . |
In Vino Rident Omnia |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 27/11/2015 : 13:24:19
|
grazie...! |
|
|
Arcipelago
Utente Attivo
Lazio
762 Messaggi |
Inserito il - 27/11/2015 : 14:27:18
|
La realizzazione della staffatura meccanica è ottima non c'è dubbio. Se mi è permesso solo un piccolo suggerimento: io avrei posizionato il motore all'interno della triangolatura tra tubo sella, movimento centrale e tubo che va al canotto, in questo modo avresti potuto serrare meglio il motore tra i due tubi (senza doverti preoccupare della robustezza delle staffe) ed esteticamente non risulta sporgente in avanti. Tutta la line della bici è più pulita. |
Fondatore Arcipelago del viaggiatore indipendente www.arcipelago.eu www.arcipelagoverde.it Aprilia Enjoy con centralina non originale MTB biammortizzata con bpm Tandem Bianchi con bpm Aprilia con Bafang BBS01 Fat bike con Bafang posteriore Atala B-XGR8 AM80 |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 27/11/2015 : 14:32:03
|
Credo che il nostro amico voglia riservare lo spazio nel triangolo per alloggiarci una megabatteria!!! |
|
|
Arcipelago
Utente Attivo
Lazio
762 Messaggi |
Inserito il - 28/11/2015 : 08:25:19
|
Il mio era un suggerimento estetico perché non mi piace la sporgenza anteriore dei motori Bafang BBS... ma anche funzionale è più facile rendere solidale al telaio il motore se inserito nel triangolo tenendo anche in considerazione delle sollecitazioni di una fat-bike nel fuoristrada. Comunque ritengo il progetto di Taliaki molto interessante e aspetto con interesse il primo test. |
Fondatore Arcipelago del viaggiatore indipendente www.arcipelago.eu www.arcipelagoverde.it Aprilia Enjoy con centralina non originale MTB biammortizzata con bpm Tandem Bianchi con bpm Aprilia con Bafang BBS01 Fat bike con Bafang posteriore Atala B-XGR8 AM80 |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 28/11/2015 : 09:00:19
|
Concordo, anche se vorrei ricordarti che le Fat Bike NON sono assolutamente adatte ad un tipo di fuori strada che possa sollecitare il telaio, sono bici da neve fresca, sabbia, ghiaia e strade bianche, se ci fai fuori strada si rompono!
Considera che le gomme cicciotte sono paragonabili ad ammortizzatori aventi una corsa di 3-4Cm (poca roba, in realtà) e che in presenza di sassi a causa della bassissima pressione di utilizzo (0,5Bar su neve, massimo 0,7Bar si ghiaia o strada bianca) quei copertoni si pizzicano immediatamente, quindi niente fuori strada vero e proprio. |
|
|
Arcipelago
Utente Attivo
Lazio
762 Messaggi |
Inserito il - 28/11/2015 : 22:13:54
|
| Barba 49 ha scritto:
Concordo, anche se vorrei ricordarti che le Fat Bike NON sono assolutamente adatte ad un tipo di fuori strada che possa sollecitare il telaio, sono bici da neve fresca, sabbia, ghiaia e strade bianche, se ci fai fuori strada si rompono!
Considera che le gomme cicciotte sono paragonabili ad ammortizzatori aventi una corsa di 3-4Cm (poca roba, in realtà) e che in presenza di sassi a causa della bassissima pressione di utilizzo (0,5Bar su neve, massimo 0,7Bar si ghiaia o strada bianca) quei copertoni si pizzicano immediatamente, quindi niente fuori strada vero e proprio.
|
Bici da neve fresca? guarda qui https://youtu.be/Qy4YqaqgN74
La mia fat-bike è fenomenale nel salire i gradini e anche sulle mulattiere ha un'aderenza eccezionale. Le gomme vanno gonfiate o sgonfiate secondo i tipi di percorso come si fa per le MTB con forcella ad aria. |
Fondatore Arcipelago del viaggiatore indipendente www.arcipelago.eu www.arcipelagoverde.it Aprilia Enjoy con centralina non originale MTB biammortizzata con bpm Tandem Bianchi con bpm Aprilia con Bafang BBS01 Fat bike con Bafang posteriore Atala B-XGR8 AM80 |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 30/11/2015 : 11:13:56
|
Si, ma siccome i copertoni sono da 40mm di altezza avrai due sospensioni equivalenti con corsa da 40mm, mi sembrano pochini per poter fare del fuori strada, e se in più aumenti la pressione dei pneumatici per non tranciarli sui sassi e sui cordoli la bici diventa inguidabile sullo sconnesso e quando scendi di sella ti sembra di essere stato in un vibratore, tant'è vero che molti usano gomme fat ma su bici biammortizzate, e non credo che siano pazzi!!! |
|
|
taliaki
Utente Medio
Sicilia
119 Messaggi |
Inserito il - 30/11/2015 : 16:32:56
|
SALVE, a livello solidità credo che non ci sia nessuna differenza visto che il motore è agganciato in tre punti poi l'ingombro delle batterie dovrebbe essere posto con delle appendici in altri posti esterne al triangolo del telaio, che renderebbero la bici molto instabile ed esteticamente bruttina,
volendo se dai un occhiata le staffe del motore sono state stato progettate per poter girare lungo l'asse del movimento centrale e quindi facilmente senza nessuna modifica può essere posto all'interno del triangolo.
il motore non è la parte più bassa del telaio e quindi credo non ci siano molti problemi per il fuoristrada non esasperato se l'obbiettivo era quello del fuoristrada si optava per un telaio con un a concezione diversa altrimenti |
|
|
Arcipelago
Utente Attivo
Lazio
762 Messaggi |
Inserito il - 30/11/2015 : 19:02:27
|
Le staffe sono più che robuste e si vede che nella lavorazione hai una gran competenza. Tu hai usato un bafang per ruota posteriore, che modello hai scelto? Su questo forum c'è un'altro che ha già fatto lo stesso tipo di lavoro e anzi si è messo a vendere le sue realizzazioni |
Fondatore Arcipelago del viaggiatore indipendente www.arcipelago.eu www.arcipelagoverde.it Aprilia Enjoy con centralina non originale MTB biammortizzata con bpm Tandem Bianchi con bpm Aprilia con Bafang BBS01 Fat bike con Bafang posteriore Atala B-XGR8 AM80 |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 30/11/2015 : 22:46:30
|
Veramente l'dea originale sarebbe mia, e infatti Taliaki ed io siamo in continuo contatto per le finezze costruttive: http://www.jobike.it/forum/topic.asp?TOPIC_ID=47570&SearchTerms=bafang.....
Il motore in questione perciò è un Bafang SWXH da 36V-250V alimentato però con una centralina da 48V-25A fino ad avere oltre 1200W di picco.
L'amico Cratina82 invece preferisce modificare i Cute! |
|
|
greenheaven
Utente Attivo
Sicilia
611 Messaggi |
Inserito il - 30/11/2015 : 22:53:03
|
| Barba 49 ha scritto:
Veramente l'dea originale sarebbe mia, e infatti Taliaki ed io siamo in continuo contatto per le finezze costruttive:
|
Date a Barba ciò che è di Barba e a Dio ciò che è di Dio |
|
|
MilleMiglia
Utente Master
Liguria
6610 Messaggi |
Inserito il - 01/12/2015 : 01:17:43
|
| greenheaven ha scritto:
| Barba 49 ha scritto:
Veramente l'dea originale sarebbe mia, e infatti Taliaki ed io siamo in continuo contatto per le finezze costruttive:
|
Date a Barba ciò che è di Barba e a Dio ciò che è di Dio
|
E a me almeno un paio di birrette.. |
In Vino Rident Omnia |
|
|
Barba 49
Utente Master
Toscana
35934 Messaggi |
Inserito il - 01/12/2015 : 16:46:28
|
|
|
|
