Peter361
Utente Normale
63 Messaggi |
 Inserito il - 12/12/2015 : 11:53:33
|

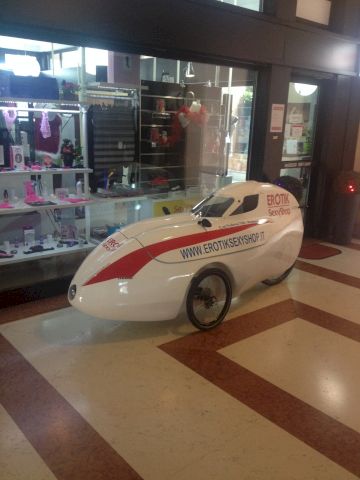

Questo è il mio nuovo mezzo... un velomobile Zephyrus
Immagine:
34,4 KB

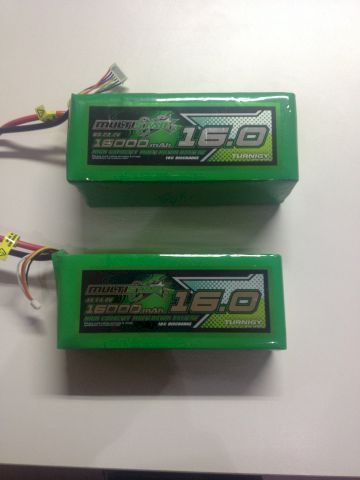

per il momento elettrificato con un bbs01 250w e 36w ho montato una batteria al litio con celle samsung per il tragitto casa lavoro.... ed una seconda batteria formata da due lipo da modellismo Multistar da 16000 mAh una 6s ed una 4s che uso prevalentemente come batteria occasionale per i lunghi viaggi....
Immagine:
23,91 KB

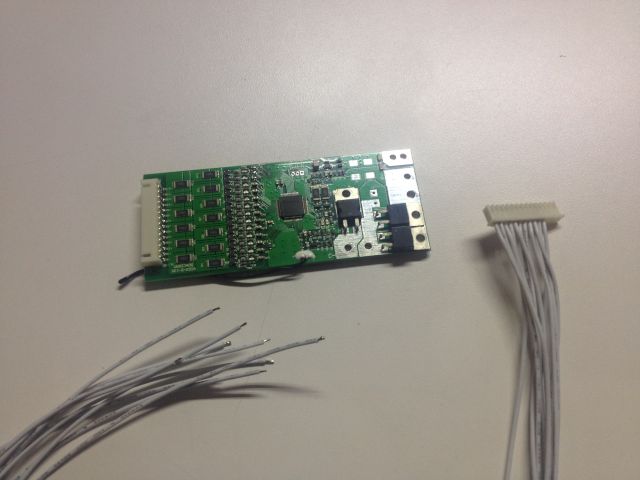

Visto che trovo scomodo ogni volta disassemblare i 2 pacchi ho deciso di mettere un bms acquistato da bms battery e fatto configurare OverVoltage Protection: 4,15
UnderVoltage Protection: 3,5....
Immagine:
35,02 KB

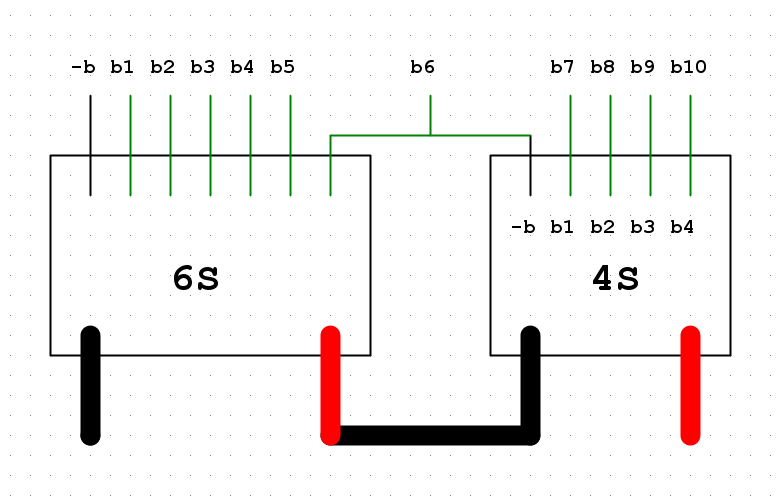

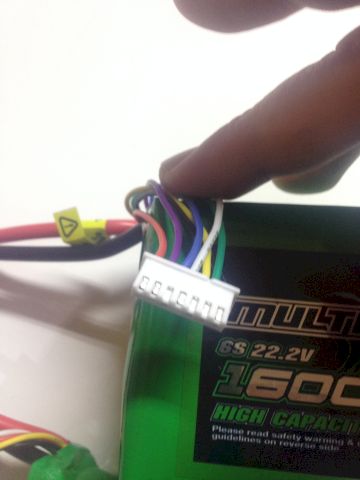

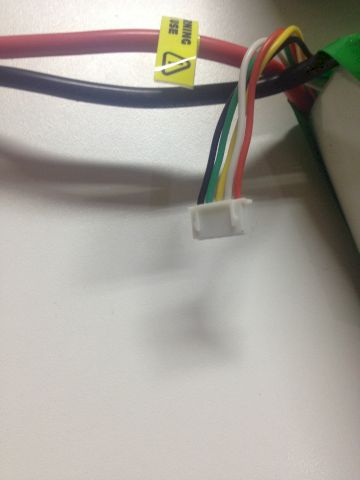

chiedo a voi guru dell'argomento come devo collegare il bms in questione
Immagine:
20,25 KB
Immagine:
25,08 KB
|
Btwin original 700 con bbs01 36v250w
Zephyrus con BPM |
|
|
sandrosandro
Utente Attivo
954 Messaggi |
Inserito il - 12/12/2015 : 18:25:34
|
Bella belva complimenti!
Una sola domanda: la pubblicità del sexy shop era per paura di passare inosservato??
:)
Qualche foto più dettagliata? |
nato per pedalare -
www.bicircolo.net
www.facebook.com/bicircolo/ |
 |
|
|
Eze73
Utente Medio
435 Messaggi |
Inserito il - 12/12/2015 : 23:43:40
|
| asd,ma e' la Bat-mobile? |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
|
Peter361
Utente Normale
63 Messaggi |
Inserito il - 13/12/2015 : 17:36:47
|
| sandrosandro ha scritto:
Bella belva complimenti!
Una sola domanda: la pubblicità del sexy shop era per paura di passare inosservato??
:)
Qualche foto più dettagliata?
|
Il sexy shop è mio....  la pubblicità era d'obbligo visto l'attenzione che attira quando giro per strada
foto degli interni appena ho finito tutto l'impianto....
poi se ho capito bene i collegamenti di batteria e carica batteria sono
p+ = motore+, batteria+, carica batteria+
p- = motore-
c- = carica batteria-
b- = batteria-
altra cosa.... c'è un'ordine cronologico per collegare il tutto oppure no
|
Btwin original 700 con bbs01 36v250w
Zephyrus con BPM |
|
|
|
paguro
Utente Attivo
Lombardia
820 Messaggi |
Inserito il - 13/12/2015 : 17:53:40
|
Che figata...
Quanto costa?
Ci si bagna se piove? |
|
|
|
Peter361
Utente Normale
63 Messaggi |
Inserito il - 13/12/2015 : 18:32:06
|
| paguro ha scritto:
Che figata...
Quanto costa?
Ci si bagna se piove?
|
Non ci si bagna quando piove, si possono chiudere anche le aperture laterali, mentre d'estate si può asportare il tetto e la visiera frontale.... se cerchi zephyrus velomobile trovi subito il sito del produttore... :) |
Btwin original 700 con bbs01 36v250w
Zephyrus con BPM |
|
|
|
Peter361
Utente Normale
63 Messaggi |
Inserito il - 14/12/2015 : 16:45:54
|
poi se ho capito bene i collegamenti di batteria e carica batteria sono
p+ = motore+, batteria+, carica batteria+
p- = motore-
c- = carica batteria-
b- = batteria-
altra cosa.... c'è un'ordine cronologico per collegare il tutto oppure no
|
Btwin original 700 con bbs01 36v250w
Zephyrus con BPM |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
Inserito il - 15/12/2015 : 08:09:29
|
Dallo schema vedi che da B+ escono 3 cavi:
2 di potenza : 1 và al positivo della centralina del motore, l'altro và al positivo del caricabatterie;
Poi esce un'altro cavo sottile che và alla piazzola P+ del bms che serve per alimentare la cpu dello stesso. (Su questo cavo credo sia possibile montare un'interruttore per accendendere e spegnere il BMS ma non sono sicuro quindi aspetta conferma).
Poi
C- è il negativo del caricabatterie;
P- è il negativo della centralina;
B- Il negativo della batteria;
Per quanto riguarda l'ordine cronologico delle connessioni, se funziona come i caricabatterie da modellismo, andrebbe collegata prima la parte di potenza e poi quella di controllo.
Aspetta comunque la conferma di qualche veterano del forum prima di procedere.
Allego anche il secondo schema presente nella scheda del bms:
 |
BIPA DA PESCA - ebike for fishing http://www.jobike.it/forum/topic.asp?TOPIC_ID=33948 |
|
|
|
Peter361
Utente Normale
63 Messaggi |
Inserito il - 15/12/2015 : 18:52:39
|
| Grazie Romariu, aspetto qualche altra conferma ds qualche veterano del forum :) |
Btwin original 700 con bbs01 36v250w
Zephyrus con BPM |
|
|
|
FabioR6
Utente Master
3375 Messaggi |
Inserito il - 16/12/2015 : 09:26:14
|
| Che figata pazzesca lo voglio!!!!! |
La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.
Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.
|
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
|
Peter361
Utente Normale
63 Messaggi |
Inserito il - 16/12/2015 : 10:48:05
|
| FabioR6 ha scritto:
Che figata pazzesca lo voglio!!!!!
|
Un modo per passare inosservati
grazie per le info... adesso è già tutto più chiaro... aspetto altri pareri prima di procedere  |
Btwin original 700 con bbs01 36v250w
Zephyrus con BPM |
|
|
| |
