 Elucubrazioni su voltaggio e % di carica
 Nuova Discussione  Rispondi
 Versione Stampabile Bookmark this Topic Aggiungi Segnalibro
I seguenti utenti stanno leggendo questo Forum Qui c'è:
Autore Discussione Precedente Discussione Discussione Successiva

andrea 104KG
Utente Master


Marche


13668 Messaggi

Inserito il - 24/12/2019 : 00:45:18  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
Mi chiedevo, visto che sul tsdz2 non ho un vero wattmetro, il rapporto fra tensione (visto che il voltmetro c'è) % rimanente di carica.
Girando per il web giustamente si dice di guardare il grafico di una cella e rapportarlo al numero di celle della batteria.

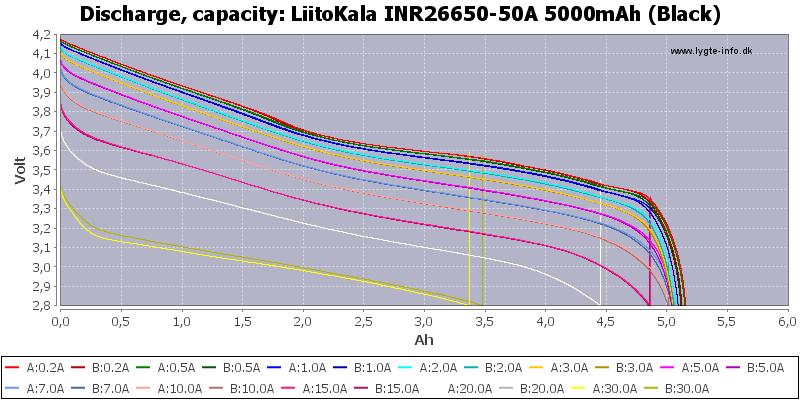

Per cui ho preso il grafico delle mie celle attuali, liitokala li-50a 26650

Immagine:

64,15 KB

ho preso per parametro la linea marroncina dei 3a di corrente di scarica, questo perchè ho una 13s3p, quindi stimando un assorbimento medio di 9a, circa 450w.
Seguendo la linea marroncina, con approssimazione si ricava per ogni decimo di volt gli ah consumati.

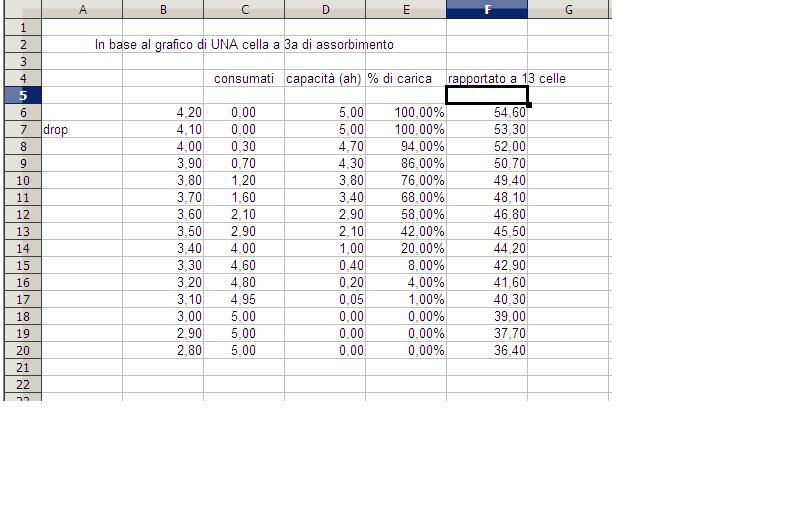

Ho quindi fatto questa tabella


Immagine:

60,22 KB

Come si legge: prendiamo ad esempio 3,8v nella prima colonna.
Nella seconda colonna si vede che quando la cella è a 3,8v sono stati consumati circa 1,20ah.
Nella terza si vede che essendo la cella da 5ah ne rimangono ancora da consumare 3,80ah.
Nella quarta colonna si vede che la % di carica rimanente è circa il 76%
Nella quinta colonna si vede che ciò corrisponde ad una batteria 49,40 volts.
Ovvio che la lettura inversa è più interessante:
Se la mia batteria è a circa 48,10 volts, quanta percentuale di carica mi rimane? Per queste celle il 68% circa...
Ditemi se ci sono errori concettuali.
Se non ci sono sarebbe interessante fare questa tabella per le celle più diffuse, visto che le curve di scarica si trovano agevolmente, e magari si possono aggiungere altre colonne per batterie 14s e 10s.
Attendo opinioni!

Sergiom2
Utente Master


Campania


3797 Messaggi

Inserito il - 24/12/2019 : 01:36:13  Mostra Profilo  Rispondi Quotando
Sono calcoli empirici.
Penso che una 13s quando arriva a 48v è al 50%
A prescindere dagli ampere.
Torna all'inizio della Pagina

pilotaDD
Utente Master




6123 Messaggi

Inserito il - 24/12/2019 : 07:02:11  Mostra Profilo Invia a pilotaDD un Messaggio Privato  Rispondi Quotando
Troppe linee in quel grafico, non ci capisco nulla... quale linea marroncina?

Il punto debole mi sembra la tua stima dell'assorbimento... tanto vale stimare il consumo?

BH Emotion Xenion Jumper 27.5 del 2017 con Bosch Performance CX e batteria da 500Wh+extender da 200Wh, bipa da...trekking estremo!
ma ancora la vecia BH Emotion City 650 Man del 2010 convertita a MTB sistema Panasonic 26V batteria 10Ah ricellata nel 2018, 7 marce con corona da 41 e pacco pignoni 11-34, ruote da 26" (tutta mia!)
una batteria da 16Ah Flyer ricellata a fine 2021 come ricambio per le gite più impegnative (la 18Ah Derby del 2012 l'ho regalata)
Kalkhoff Agattu del 2012 con Nexus da 7 marce, batteria 26V 8Ah, per la moglie (ma ogni tanto...)
MTB Btwin con ruote da 26" (era del figlio, ex ottimo accompagnatore in gite per città e campagna ma ormai la usa una volta l'anno...)
pieghevole Faram Alloy con ruote da 20" e cambio 6 marce
biciclette muscolari varie per tutta la famiglia di seconda o terza mano
e mi hanno rubato una Kalkhoff Agattu del 2008 con Panasonic 26V batteria 10Ah,ruote da 28", Nexus 7 sp.(era della moglie, ma ogni tanto ...)
e due E-Sun pieghevoli con ruote da 20" 6V (una per me e una per la moglie)

Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


35935 Messaggi

Inserito il - 24/12/2019 : 09:07:32  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Guarda, un wattmetro costa 15Euro e funziona benissimo per evitare sia di stressare troppo la batteria che per non rimanere a piedi (o a pedali)...

Se si considera solo la tensione si sbaglia sempre, perchè nella seconda parte della curva di scarica il rendimento del motore cala a causa della diminuzione della tensione, il drop aumenta e la teoria va a farsi benedire!

Infatti generalmente quando si devono affrontare salite impegnative alla fine di un lungo giro anche se il voltmetro indica una tensione ancora accettabile di solito si rimane piantati.
Torna all'inizio della Pagina

andrea 104KG
Utente Master


Marche


13668 Messaggi

Inserito il - 24/12/2019 : 11:44:21  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
Denigratori
Lo so che il wattmetro è la cosa migliore ma non sempre si può mettere su tutte le bici.. per me avere un'idea della capacità rimanente in base alla curva di scarica delle proprie celle è importante e interessante. Ad esempio nel mio caso si può vedere dal grafico che la curva è molto piatta e che la maggior parte degli ah sono nella zona 49v 43v e che sotto non c'è praticamente nulla. Quindi inutile un cut off basso... sotto i 43v rimani a piedi in un attimo anche se il cut off è a 39v. Secondo me una tabella personalizzata è utilissima anche considerando che molti display il wattmetro non ce l'hanno ma il voltmetro si... questo evita di pensare di avere ancora energia quando si è a 44v e in realta sotto non c'è nulla.. Ovvio sono ragionamenti da chi vive in collina, chi sta in pianura può fregarsene, si arriva a casa anche pedalando e con 50w la bipa fa i 20kmh spingendo un po'... nel mio caso per fare i 16-18kmh ho bisogno di 500w e se finisce la batteria in salita una bici pesante non si pedala a meno di non voler farsi venire un infarto..
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


35935 Messaggi

Inserito il - 24/12/2019 : 13:05:27  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Dillo a me, per arrivare a casa mia ho l'ultima salita del 24% con tornanti, quindi devo fare molto bene i compiti per conoscere l'effettiva energia residua della batteria!!!

Comunque un piccolo wattmetro di quelli con lo Shunt separato (permettono di non avere cavi di grossa sezione in giro per la bici) si può veramente montare ovunque.
Torna all'inizio della Pagina

remora
Utente Senior


Sicilia


1013 Messaggi

Inserito il - 25/12/2019 : 13:18:34  Mostra Profilo Invia a remora un Messaggio Privato  Rispondi Quotando
Ma chi ve lo fa fare, fate come me, portatevi dietro 5 ah di scorta per qualsiasi evenienza!
Torna all'inizio della Pagina

blindo7
Utente Master



Lazio


4049 Messaggi

Inserito il - 27/12/2019 : 11:44:11  Mostra Profilo  Visita l'Homepage di blindo7 Invia a blindo7 un Messaggio Privato  Rispondi Quotando
Io per farmi un idea di quanto ho consumato, ho un wattmetro a 220V così quando carico, kit, yamaha, o bosch, so quanto carica e quanti km ci ho fatto senza dover tagliare fili né mettere strumenti a manubrio,

Per fare una mappatura dei valori riferiti alle tensioni, ci potrebbe usare un carico da 5/700W fatto con le lampade, e classico wattmetro,
Da lì poi andiamo a segnare per ogni tensione gli Ampere erogati, lo so è palloso ma preciso, e basta farlo una volta
Logicamente i valori l'anno seguente saranno leggermente diversi, per
degrado, cicli, temperature, ma ancora attendibili

www.enerlab.it
