 come fare, o non fare un a batteria a tubone
 Nuova Discussione  Rispondi
 Versione Stampabile Bookmark this Topic Aggiungi Segnalibro
I seguenti utenti stanno leggendo questo Forum Qui c'è:
Autore Discussione Precedente Discussione Discussione Successiva

andrea 104KG
Utente Master


Marche


8403 Messaggi

Inserito il - 30/12/2019 : 01:18:28  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
Come si fa una batteria tubone? Ho forse non si fa non lo so...
Invito, se non avete tempo da buttare a non imitarmi... è un lavoraccio

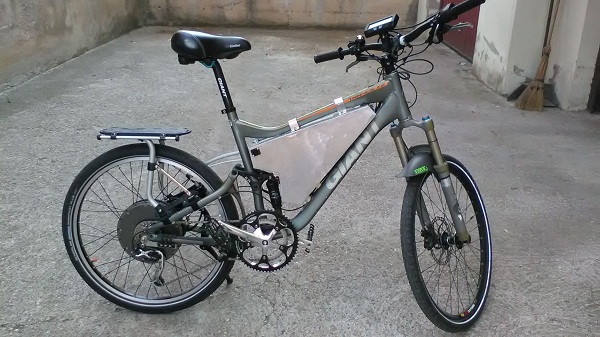

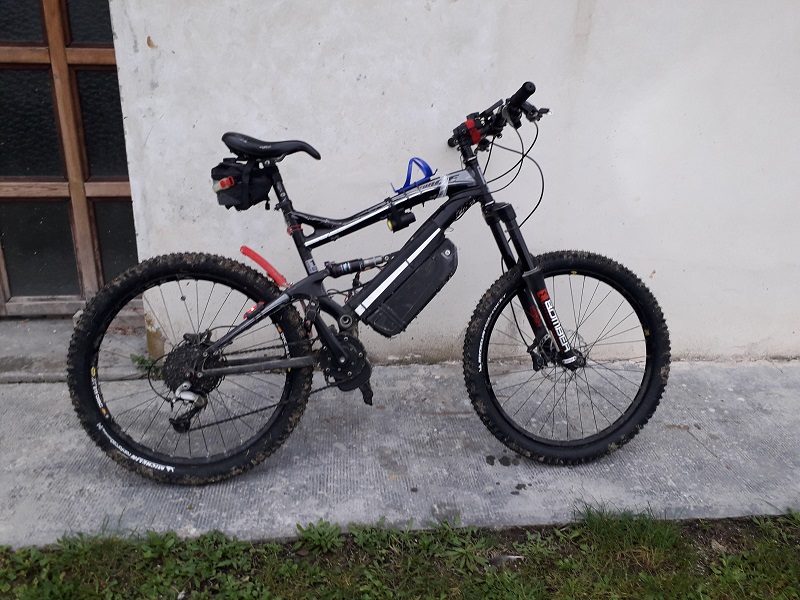

Il motivo per cui l'ho fatta è essenzialmente estetico, la batteria messa dove stava non mi gustava, anche se dopo 2 anni e ben sfruttata andava ancora....


Immagine:




Ripeto un po' di info messe in altro post, scusatemi. Quindi queste cose potreste averle già lette...

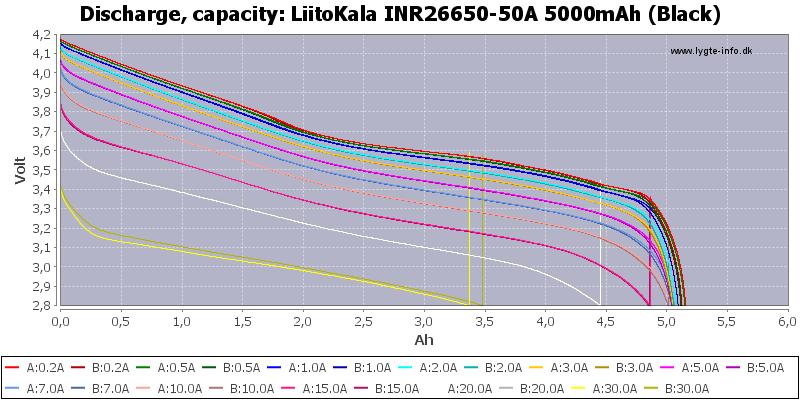

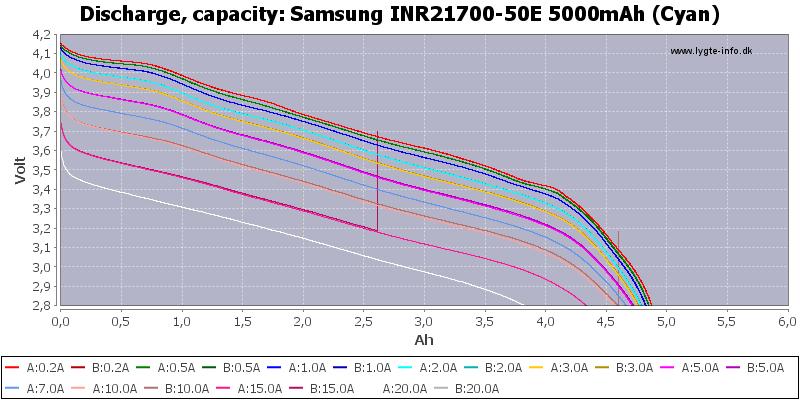

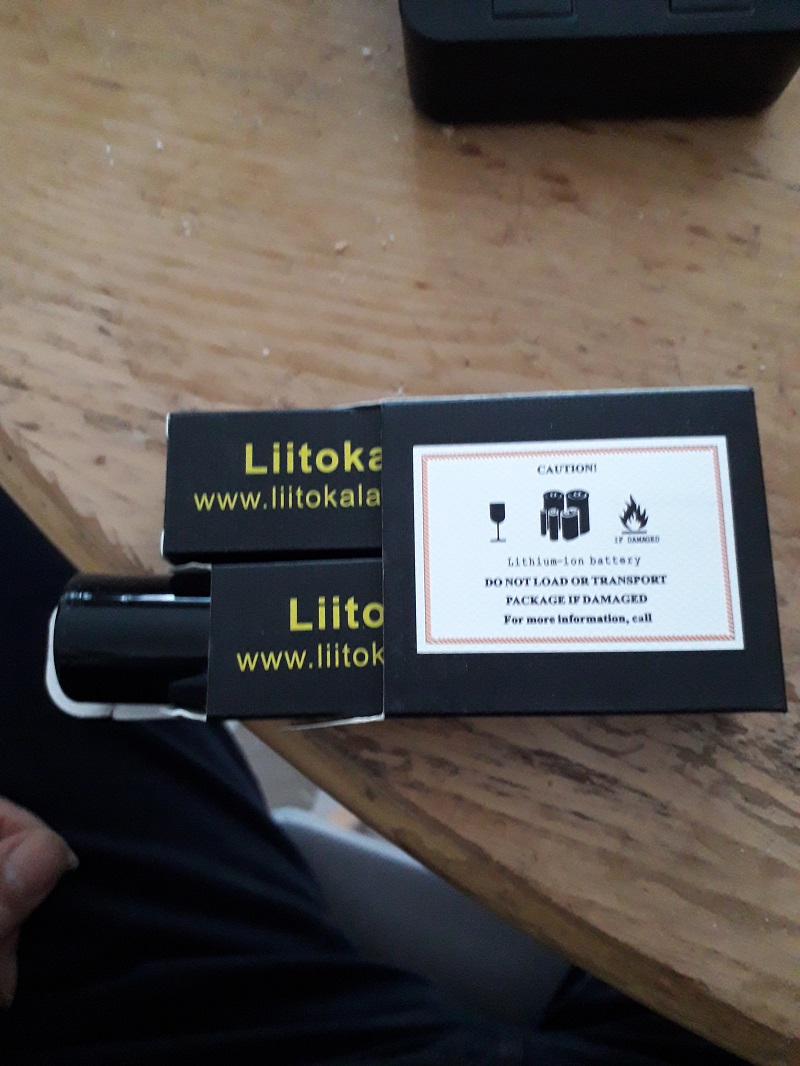

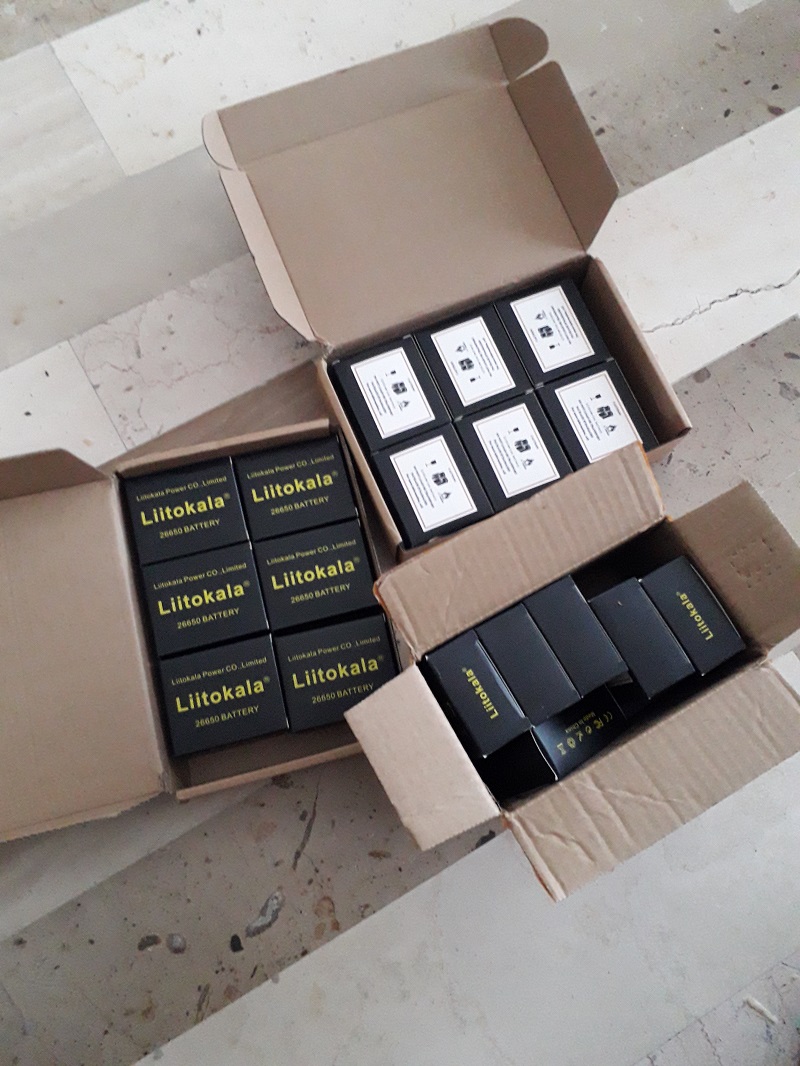

Visto il motivo “futile” ho voluto contenere i costi al minimo, e per questo ho usato le cinesissime liitokala li-50a, delle 26650 da nominali 5ah, (sulla carta meglio delle samsung 21700 50E, ovvio sulla carta ... ho meglio sul web )

Immagine:



Immagine:



40 celle 127€, per fortuna non ho pagato dogana.

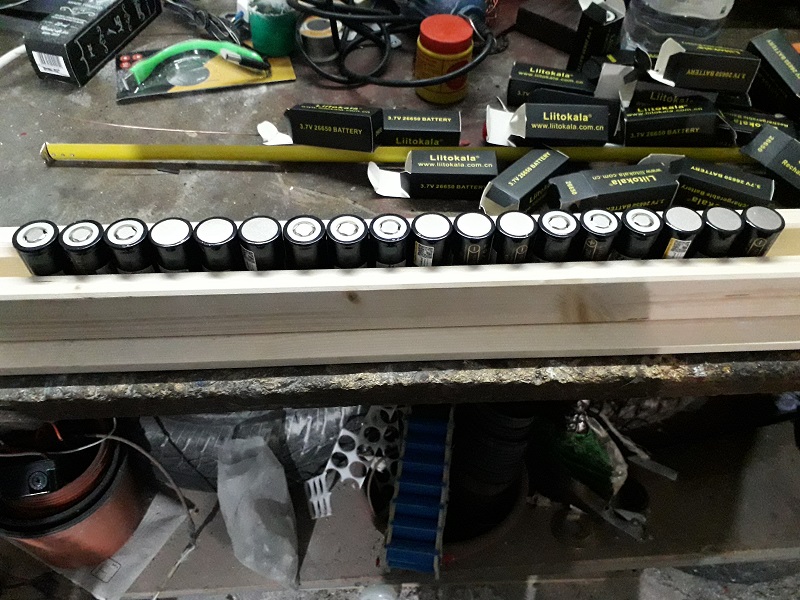

La batteria è una 13s3p, quindi nominali 15ah a 48v, per teorici 720w.

Immagine:


Immagine:

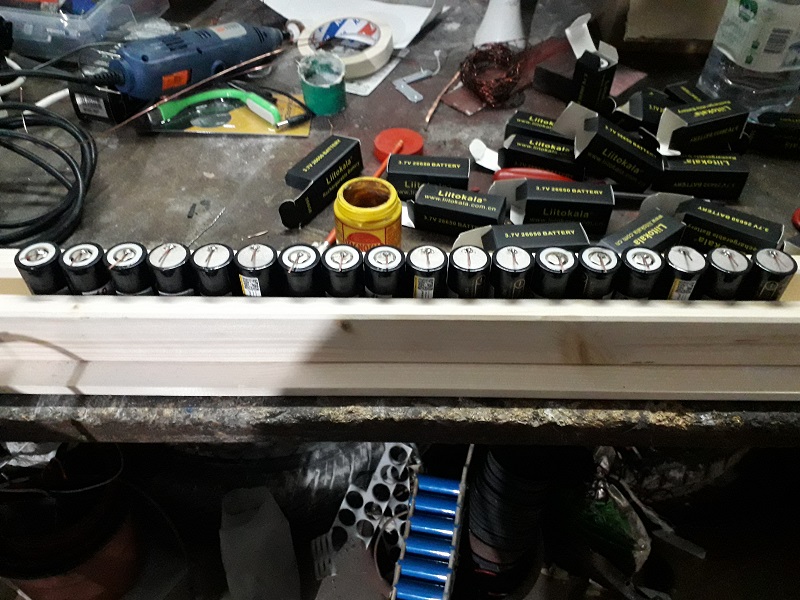

Poi visto che ho a disposizione una stazione saldante, ho deciso di usare quella, proprio di comperare una spot welder non mi andava...

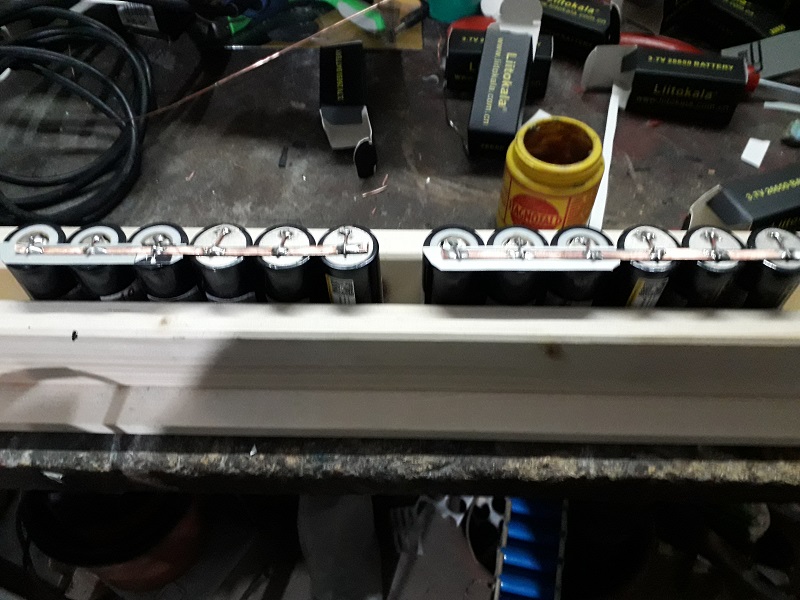

dopo vari tentativi, il metodo migliore è risultato il metodo “tesla” cioè saldare un filetto da 1mm per ogni batteria a una “barra” in lamiera di rame da 0.8mm.

Immagine:





Immagine:



Per questioni di sicurezza sotto ogni “ponte” di collegamento è stato messo un foglio di pvc da 1mm. Allo stesso modo fra un parallelo e l'altro è stato interposto un foglietto spessore di pvc da 1mm, fidarsi del termorestringente delle celle è possibile, ma non lo ritengo sufficiente.
Immagine:



Immagine:

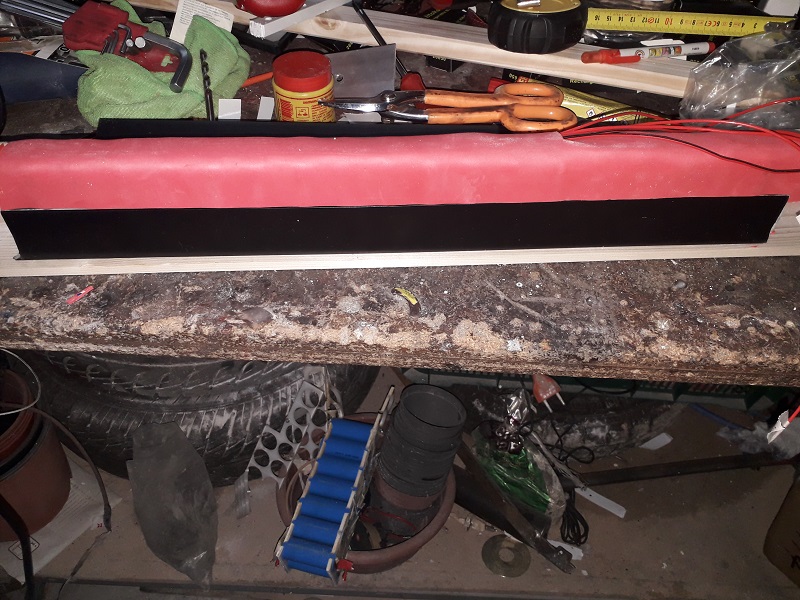

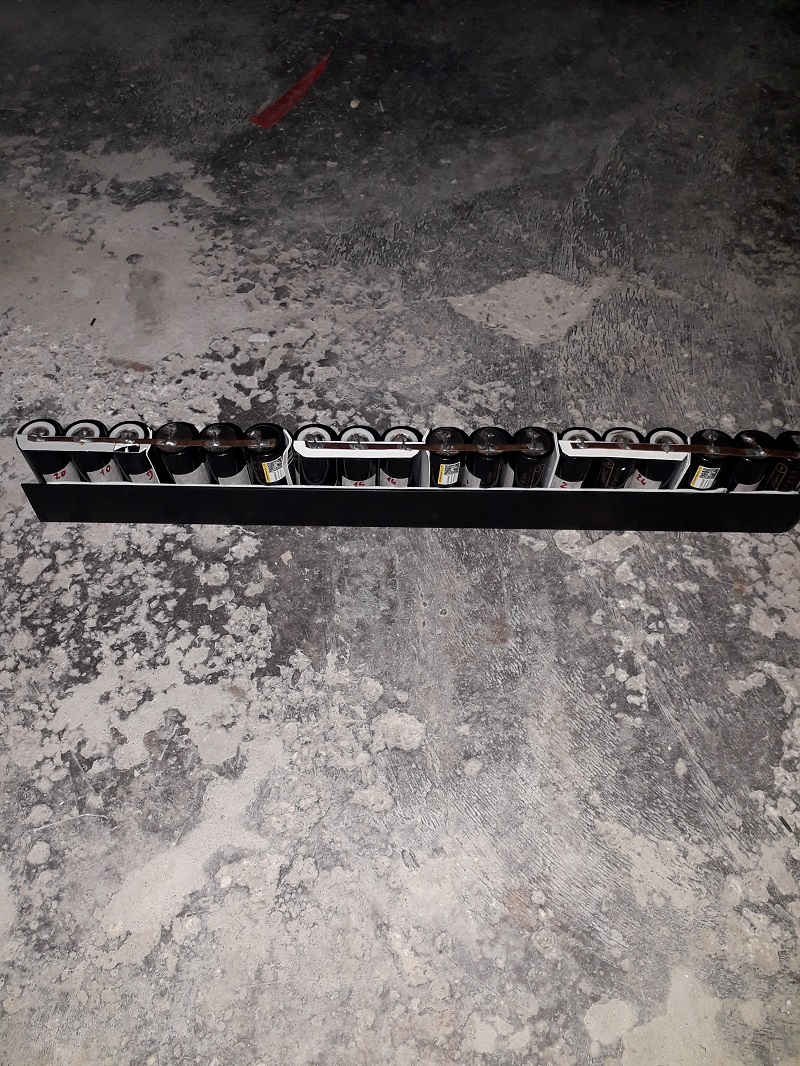

Per irrigidire il "serpentone di batterie è stato piazzato fra due profilati di pvc, purtroppo non li ho trovati alti come le batterie e quindi la parte superiore è stata avvolta nel neoprenee successivamente, nastro americano

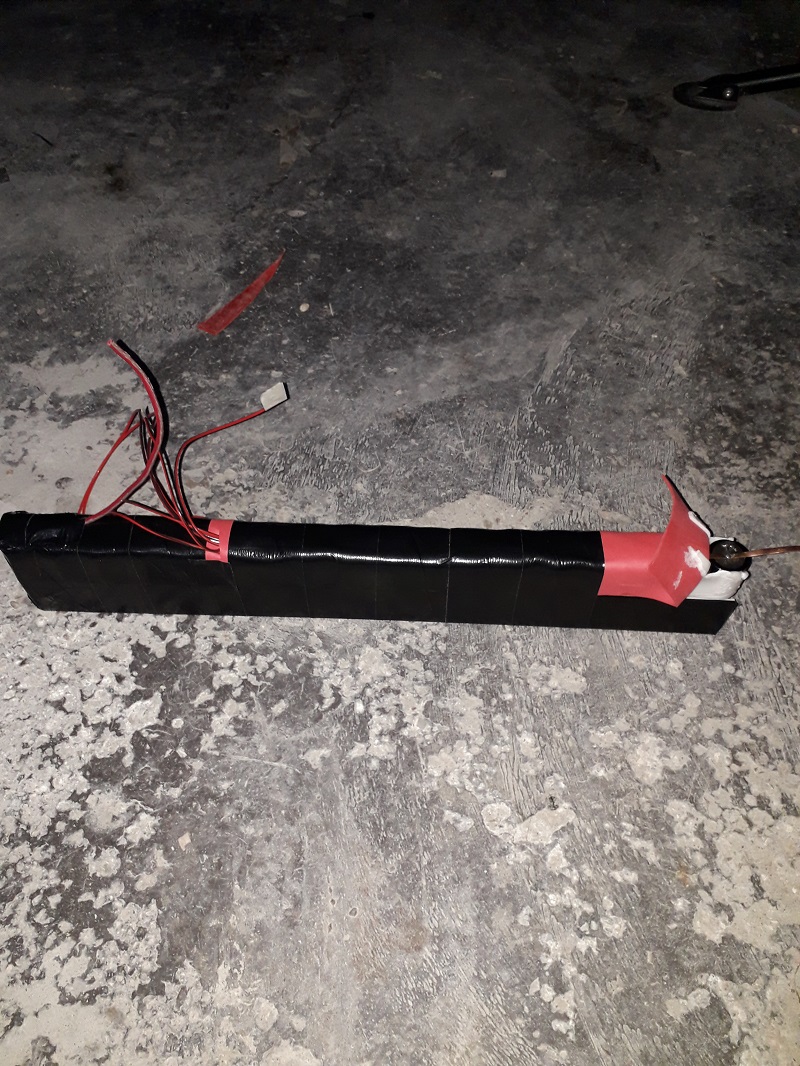

Così ho ottenuto 2 semibatterie 6s3p. I più attenti diranno “ma 6+6 fa 12s”. In effetti il 13 (in realtà il 7°) non ci sta nella mia bici e quindi l'ho messo esterno, quindi 6 a destra, uno al centro e altri 6 paralleli a sinistra insieme al bms … lo so non è l'ottimo ma vi ricordate il test della Kobayashi Maru? Se una cosa è impossibile, ricorri a un trucco

Immagine:


Immagine:


quindi quando si fanno i pacchi occorre ricordarsi di mettere i fili del bms... e metterli giusti.... siccome una volta chiusa la batteria ci si può confondere, sono tutti numerati con bigliettino
Il problema è poi fare il tubone contenitore... occorre un piano robusto per sostenere le due semi-batterie, circa 2kg l'una, e che regga al fuoristrada...
E qui speriamo regga!

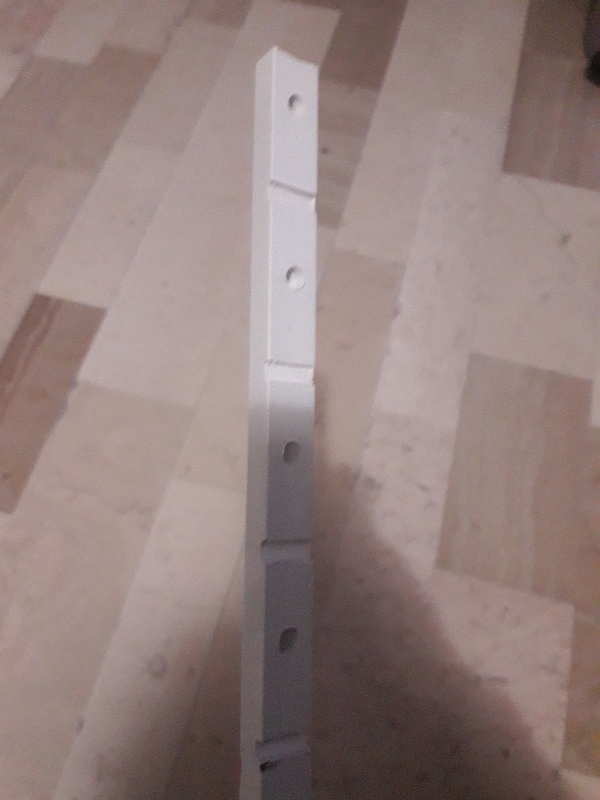

Ho preso una barra un pvc da 2cm x 1cm, l'ho forata con punta da 5mm e i fori sono stati filettati con maschi da 6mm. Ho scavato dei tagli con la lima per far passare delle fascette senza che facessero spessore, infine o abbondantemente fascettato il tutto al tubo centrale, che dite reggerà?
Immagine:


Immagine:

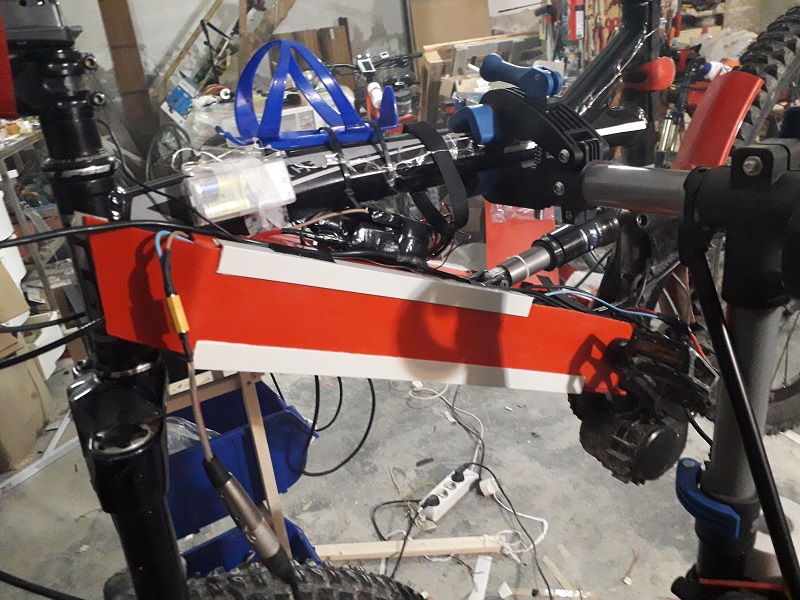

Il fondo è un “composito” un foglio di pvc espanso, ha la consistenza di un compensato e si taglia col taglierino e un foglio da un mm di pvc, molto più resistente incollati insieme col bostick. Questo perche il pvc espanso è morbido e ogni sasso alzato dalla ruota anteriore l'avrebbe inciso.

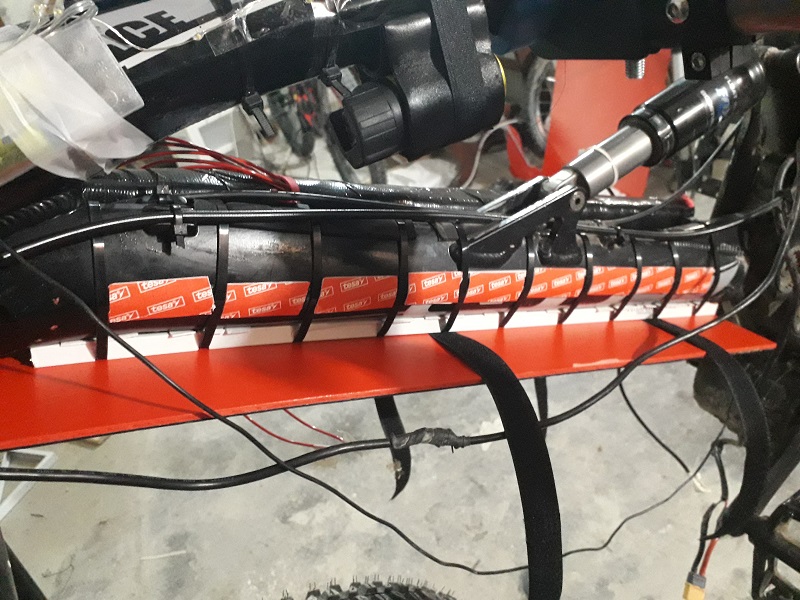

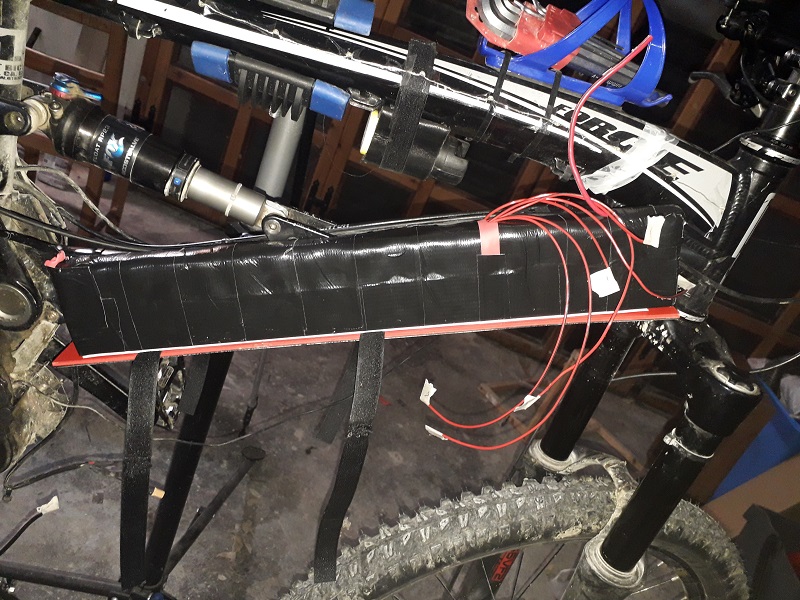

Poichè non mi fido minimamente che 5mm di plastica reggano 4 kg di batteria, sotto ho messo 5 pezzi di barra d'alluminio da 3mm di spessore, avvitati nel pvc.

Immagine:

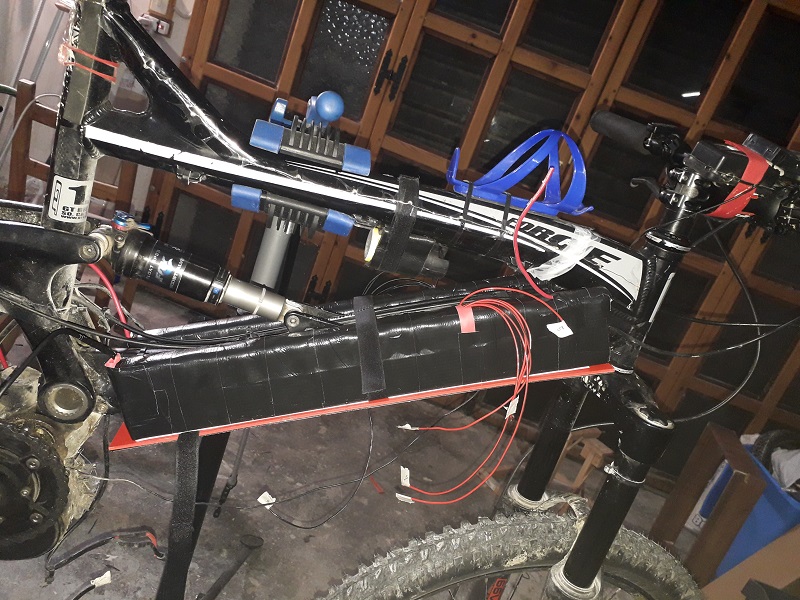

Però le due batterie in forte pendenza tendono a scorrere verso il basso, per cui sono fissate con biadesivo, al tubone centrale, e sotto con biadesivo al piano di sostegno. Confido che il biadesivo regga visto che ha solo funzione antiscivolo... comunque sono ben 50cm di biadesivo per ogni semi batteria... Due fasce in veltro tengono (poco) le batterie verso il tubone. Non ce ne sarebbe neanche bisogno ma, meglio abbondare...

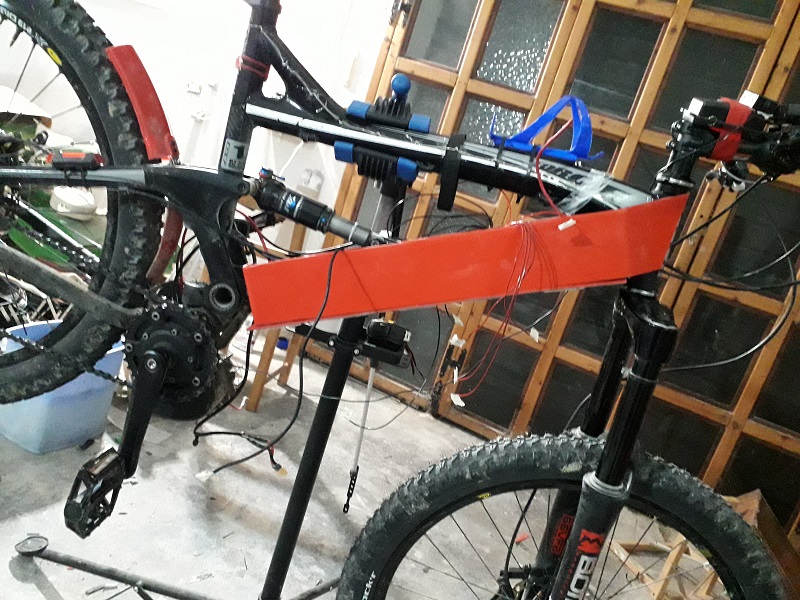

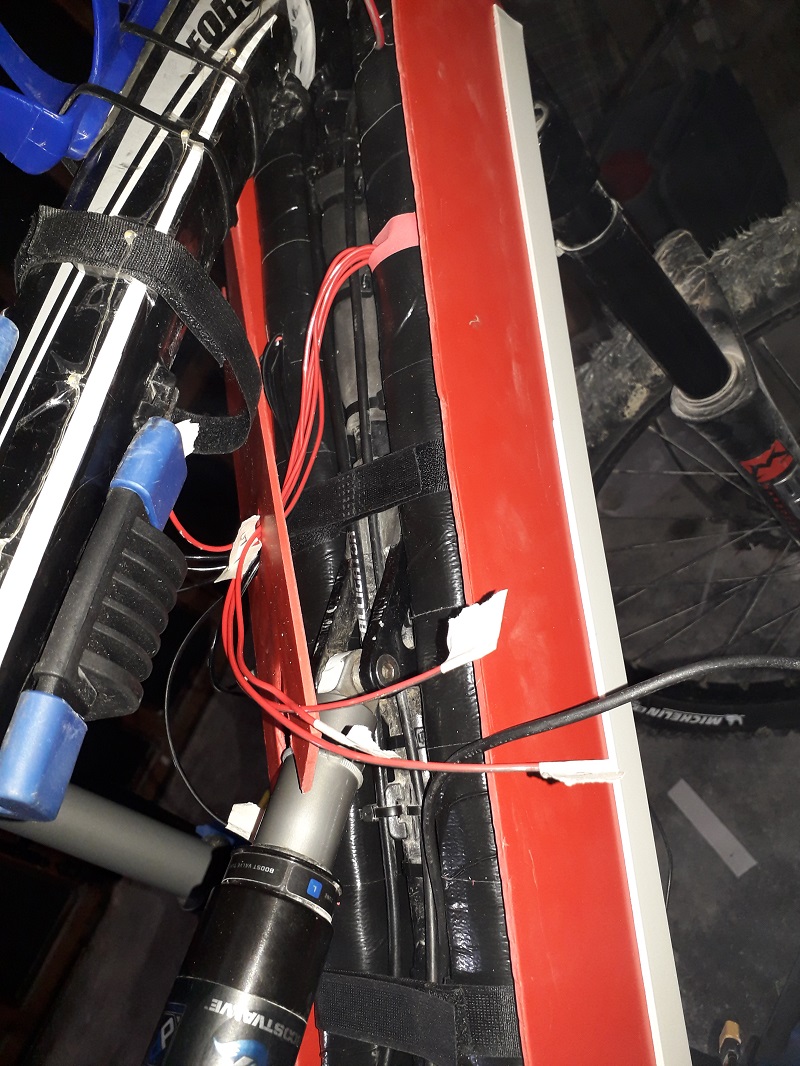

Infine i fianchetti laterali in pvc espanso, modellabile benissimo con aria calda o fiamma (basta un accendino)
Sono incollati alla batteria sempre col biadesivo (costa più quello delle batterie) e poi con angolare incollati anche al fondo.
Quindi la batteria per scivolare verso il basso dovrebbe rompere il biadesivo sul fondo, quello laterale sul tubo della bici, quello esterno dei fianchetti che a sua volta per scorrere dovrebbero staccarsi dagli angolari....
Immagine:




Immagine:



Immagine:



Immagine:



Immagine:

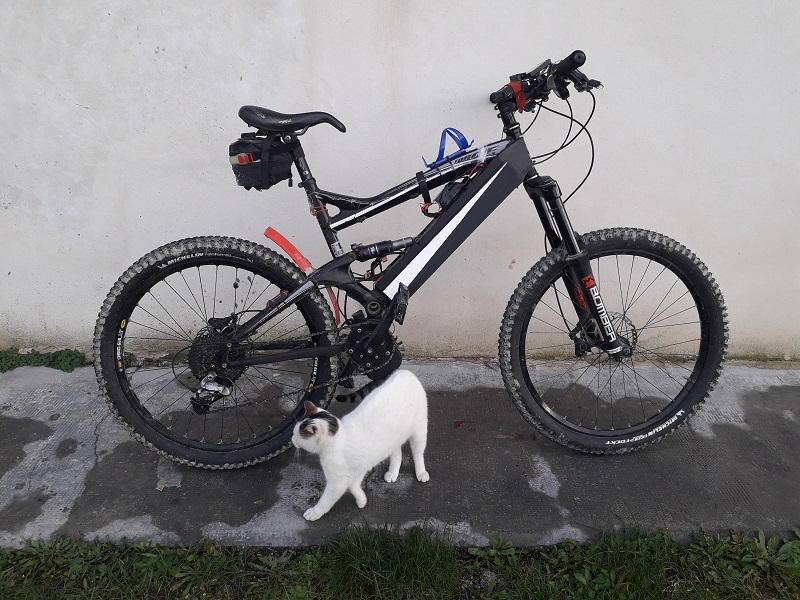

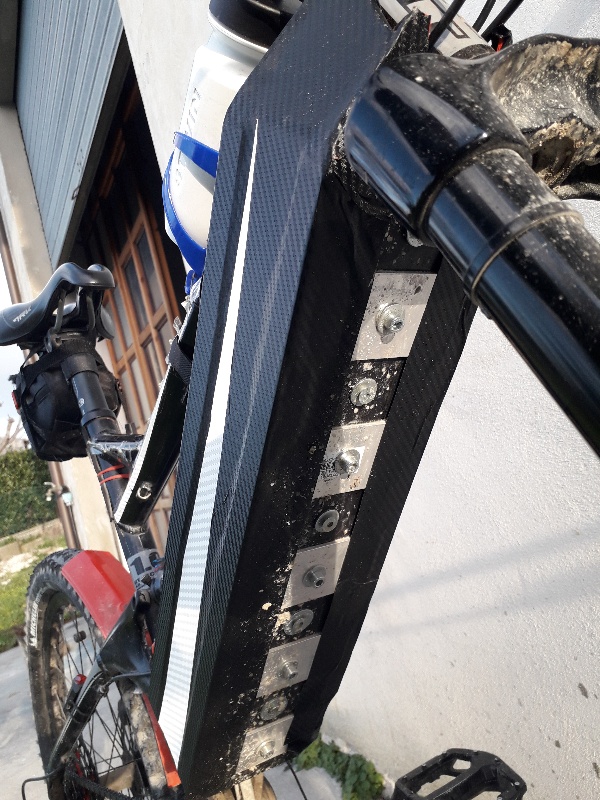

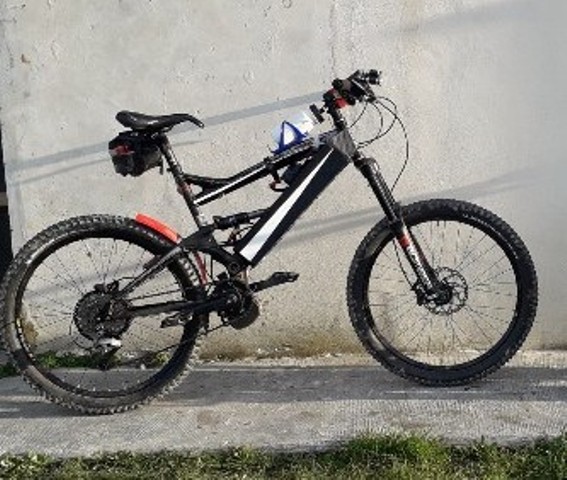

A voi il lavoro semi finito.... Il pacchetto nero che vedete al centro e che forse coprirò con 2 pacchette in espanso è il 7° paralleo sormontato dal bms.
Immagine:

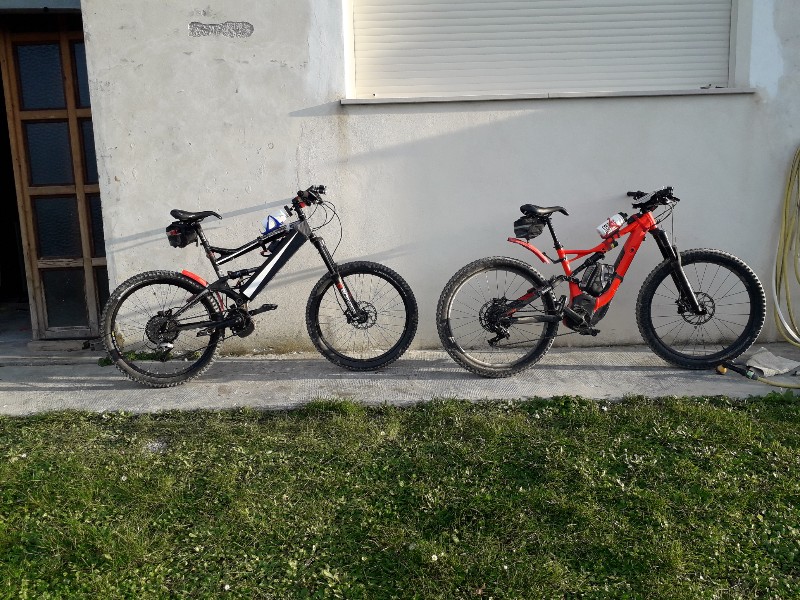

Infine l'impari confronto
tutto sto lavoro è stato efficace? Ai posteri, o meglio ai forumisti l'ardua sentenza!
Immagine:









claudio02
Utente Master




7254 Messaggi

Inserito il - 30/12/2019 : 05:57:42  Mostra Profilo Invia a claudio02 un Messaggio Privato  Rispondi Quotando
bravissimo, meglio della mia



Immagine:

107,88 KB

Una persona pessimista fa si di creare delle energie che andranno nella direzione delle sue paure piu profonde, fino alla loro realizzazione. Il pessimismo sincronizza anche i semafori.
Torna all'inizio della Pagina

mcpelo68
Utente Normale


Emilia Romagna


77 Messaggi

Inserito il - 30/12/2019 : 09:18:25  Mostra Profilo  Rispondi Quotando
lavoro spettacolare.... una domanda però da usar più che altro a titolo evolutivo della cosa:

se il tutto funziona , non sarebbe meglio forse fare tutta la struttura del genere in 2 semigusci in vetroresina?la prima a culla che accoglie sia le celle sia le "lische" di alluminio di rinforzo e l'altra che funge solo da " coperchio" superiore???
magari vien forse a pesar qualcosa in più come struttura ma è di certo dovrebbe essere molto più robusta specie in caso di caduta!! ;-)
comunque complimenti Andrea x il lavoro,già ti ammiro da molto tempo x le cose che fai e.... se personalmente riesco a prender coraggio a costruire la batteria, credo che prenderò certamente spunto anche da questa idea visto che anche sulla mia ho lo stesso medesimo problema di spazio!

Modificato da - mcpelo68 in data 30/12/2019 09:19:24
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


30605 Messaggi

Inserito il - 30/12/2019 : 09:47:08  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Ottimo lavoro, ma se ti prendevi un Arduino e una batteria impiegavi metà del tempo e l'assemblaggio veniva ancora meglio di così...
Torna all'inizio della Pagina

andrea 104KG
Utente Master


Marche


8403 Messaggi

Inserito il - 30/12/2019 : 09:49:54  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
Bella C02! Precisa al mm!
Torna all'inizio della Pagina

andrea 104KG
Utente Master


Marche


8403 Messaggi

Inserito il - 30/12/2019 : 10:42:27  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
Mcpelo68 purtroppo non so lavorare la vetroresina.... inoltre fare 2 gusci ingrossa il tubone che se si vuole un risultato accettabile deve restare piccolo altrimenti meglio lasciare tutto come stava...
Barba hai ragione con la puntatrice avrei fatto in un terzo del tempo ma ho cosi tanti aggeggi inutilizzati degli innumerevoli hobby cambiati negli anni che non voglio comprare più nulla..
Torna all'inizio della Pagina

Barba 49
Utente Master



Toscana


30605 Messaggi

Inserito il - 30/12/2019 : 11:20:25  Mostra Profilo Invia a Barba 49 un Messaggio Privato  Rispondi Quotando
Sai quanto è grande una puntatrice fatta con Arduino? Misura 9X5X4Cm... Non penso che ti occuperebbe spazio!!!
Torna all'inizio della Pagina

microchip
Utente Attivo


Veneto


723 Messaggi

Inserito il - 30/12/2019 : 13:09:44  Mostra Profilo Invia a microchip un Messaggio Privato  Rispondi Quotando
hai guadagnato una bella bici

Roberto
Torna all'inizio della Pagina

Miura72
Utente Senior



Veneto


1540 Messaggi

Inserito il - 30/12/2019 : 14:38:49  Mostra Profilo Invia a Miura72 un Messaggio Privato  Rispondi Quotando
Bravo Andrea che dire continuo a vedere video dove saldano le batterie e dico di stare attenti che espoldono con facilita proprio come hai fatto tu nel saldarle il pericolo è dalla parte del + e poi fai anche il case attorno al tubo del telaio bravo
Viste a paragone la Levo è stupenda ma la tua bipa artigianale non ha niente da invidiare e con quel bel focellone ant è stupenda
Bel lavoro usa sempre precauzioni quando saldi usa occhiali stai molto attento
Ps ho visto che quando lavori hai il banco da lavoro in super indisordine cosa che faccio anchio

Esperia al piombo 2009 Comperata 349 euro venduta 100 euro
Bottecchia be 2 Lady fatti 3989 Km da agosto 2014 Comperata 500 euro venduta 100 euro
Bipa artigianale Miura72 full mot BBS01 febbr 2016 fatti circa 10.702 Km

Winora Sinus Dyo-9 Luglio 2017 fatti 8184 Km

Telaio Cube motore HillRaser 250W 48V Novem 2019 fatti 987 Km
Torna all'inizio della Pagina

tiz_bike
Utente Medio



163 Messaggi

Inserito il - 30/12/2019 : 15:49:59  Mostra Profilo  Rispondi Quotando
Bellissima!!! Sei il solito fenomeno.

Strano che in commercio non ci siano ancora dei contenitori per batteria allungati e stretti come vanno di moda negli ultimi anni. Magari anche di lunghezze standardizzate da tagliare alla bisogna e con un tappo per la chiusura.
Torna all'inizio della Pagina

luc_maz48
Utente Master



Piemonte


5704 Messaggi

Inserito il - 30/12/2019 : 15:54:28  Mostra Profilo Invia a luc_maz48 un Messaggio Privato  Rispondi Quotando

Messaggio di andrea 104KG

.....



Infine l'impari confronto
tutto sto lavoro è stato efficace? Ai posteri, o meglio ai forumisti l'ardua sentenza!




E' vero.... non c'è proprio "paragone"!


86,62 KB

Manca qualcosa!
Il Batufolino bianco!



Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A.


Torna all'inizio della Pagina

andrea 104KG
Utente Master


Marche


8403 Messaggi

Inserito il - 30/12/2019 : 16:56:03  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
Grazie a tutti , miura non sono mai stato ordinato ma con l'età il problema cresce.. è la confusione mentale
Torna all'inizio della Pagina

mcpelo68
Utente Normale


Emilia Romagna


77 Messaggi

Inserito il - 30/12/2019 : 17:59:57  Mostra Profilo  Rispondi Quotando
andrea 104KG ha scritto:

Grazie a tutti , miura non sono mai stato ordinato ma con l'età il problema cresce.. è la confusione mentale

i geni ...si vedono nella confusione.
Torna all'inizio della Pagina

luc_maz48
Utente Master



Piemonte


5704 Messaggi

Inserito il - 30/12/2019 : 18:26:58  Mostra Profilo Invia a luc_maz48 un Messaggio Privato  Rispondi Quotando

mcpelo68 ha scritto:

andrea 104KG ha scritto:

Grazie a tutti , miura non sono mai stato ordinato ma con l'età il problema cresce.. è la confusione mentale

i geni ...si vedono nella confusione.





Per non aggiungere parole:


37,77 KB






Pieghevole Hinergy Click 20", 36V 250Watt, 7vel. Batteria Long, con celle Samsung 36V 11,6 Ah.
Tandem pieghevole Graziella 20", con Kit Bafang motore centrale BBS01 36V 250W 15A.


Torna all'inizio della Pagina

windfire
Utente Medio



388 Messaggi

Inserito il - 31/12/2019 : 19:50:26  Mostra Profilo Invia a windfire un Messaggio Privato  Rispondi Quotando
Risultato strepitoso.
Avessi 1/4 della tua manualità sarei davvero contento.
E comunque il valore aggiunto lo fa il gatto
Torna all'inizio della Pagina

FabioR6
Utente Master




3342 Messaggi

Inserito il - 03/01/2020 : 10:17:01  Mostra Profilo Invia a FabioR6 un Messaggio Privato  Rispondi Quotando
Bravo, bel lavoro....

La staccata della San. Donato, ha qualcosa di magico e terrificante. Ad ogni giro ti passa tutta la vita davanti x quegli interminabili 3 secondi.

Cube trekking
Black NC, Allround, new battery FabioR6 48v 24,5 Ah , percorsi dal 24/10/11
34.600 km in aumento....
Cube attraction mtb 29, BBS2 500w 25 A, batteria FabioR6 ....36V 17,5 Ah.

Torna all'inizio della Pagina

Hadamo Bike
Nuovo Utente



Puglia


31 Messaggi

Inserito il - 03/01/2020 : 21:10:28  Mostra Profilo  Rispondi Quotando
Per il semplice fatto di aver citato la Kobayashi Maru...già meriti la mia stima

Per l'ideazione prima e il lavoro poi...la mia ammirazione

quel profilato a C nel quale ci hai alloggiato le celle e che risultava corto...perché non ne hai messo un altro sopra a cappello?
Torna all'inizio della Pagina

andrea 104KG
Utente Master


Marche


8403 Messaggi

Inserito il - 03/01/2020 : 22:59:59  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
Grazie, perchè doppio era troppo alto e tagliarlo diritto per lungo sono sicuro mi sarebbe venuta una schifezza orrenda... non è come il pvc espanso che si taglia col taglierino, è un pvc rigido che si spezza facilmente e non ho gli attrezzi giusti per tagliarlo diritto... certo sarebbe stato meglio
Torna all'inizio della Pagina

elettricobici
Utente Medio



163 Messaggi

Inserito il - 04/01/2020 : 18:50:07  Mostra Profilo Invia a elettricobici un Messaggio Privato  Rispondi Quotando
bel lavoro!!! le gt poi sono gran bici.... davvero bravo!!

un off topic per voi esperti di celle.... sotto quale tensione una 18650 è da definirsi morta?
Torna all'inizio della Pagina

andrea 104KG
Utente Master


Marche


8403 Messaggi

Inserito il - 04/01/2020 : 20:37:48  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
Grazie... le celle recenti possono scendere a 2.5v ma non tutte bisogna leggere le caratteristiche. Personalmente ho recuperato delle vtc che erano sotto 1 volt. Di 13 una però ha dato i numeri dopo un po' (morta) le altre ancora vanno..
Torna all'inizio della Pagina

mar976
Utente Medio



Lombardia


371 Messaggi

Inserito il - 05/03/2020 : 17:29:53  Mostra Profilo Invia a mar976 un Messaggio Privato  Rispondi Quotando
@andrea
volevo delle informazion, se posso, sul metodo “tesla” cioè saldare un filetto da 1mm per ogni batteria a una “barra” in lamiera di rame da 0.8mm.

la dimensione del filetto da 1mm è stata calcolata oppure sei andato a spanne?

ciao grazie
Torna all'inizio della Pagina

andrea 104KG
Utente Master


Marche


8403 Messaggi

Inserito il - 05/03/2020 : 18:07:47  Mostra Profilo Invia a andrea 104KG un Messaggio Privato  Rispondi Quotando
Avevo del filo smaltato da poco più di un mm, ho bruciato lo smalto di quello, tanto ne serve molto poco. Ma vabene qualsiasi filo di rame non troppo sottile, la distanza è minima...Tieni conto che una lamella di nikel da0,10x8mm è 0.8mm2 ma di nikel che conduce molto peggio del rame e di solito molto più lunga di un cm. Per cui col rame sei al sicuro...
Torna all'inizio della Pagina

mar976
Utente Medio



Lombardia


371 Messaggi

Inserito il - 06/03/2020 : 07:58:41  Mostra Profilo Invia a mar976 un Messaggio Privato  Rispondi Quotando
Ok quindi il filetto non ha una funzione di puro collegamento tra le celle in parallelo?

quindi non ha una funzione di "fusibile"?
Torna all'inizio della Pagina
