Come avrete già letto in un altro topic sto pensando di motorizzare una Fatbike. Per risolvere il noto problema della linea catena l'ideale sarebbe usare una corona cosidetta "imbutita" ovvero scampanata verso l'interno in modo da compensare la sporgenza del riduttore (la coppia di ingranaggi, il cui più grande è coassiale al movimento centrale).
Una mia precedente esperienza con un Bafang BBS01 mi ha insegnato che sotto un certo numero di denti la corona non può essere imbutita, deve per forza essere piatta perchè è più piccola dell'ingranaggio di cui parlavo sopra. Non ho esperienza e non ho visto dal vero il Bafang BBSHD ma sul sito della Precialps ho trovato questa corona, specifica per BBSHD e, dalla foto, chiaramente imbutita.
http://precialps.com/it/accueil/39-plateau-decale-32-dents-bbshd.html
mi sembra una soluzione così perfetta per risolvere i problemi della linea catena che mi chiedo: possibile che nessuno ne parli? Nessuno ce l'ha? Al limite nessuno con un BBSHD mi può dire qual'è il diametro esterno della scatola che contiene l'ingranaggio di riduzione per capire se la corona della Precialps è....una fake!
|
Non dico di essere Superman ma vi faccio notare che non mi avete mai visto nella stessa stanza con lui… |
|
|
Barba 49
Utente Master
Toscana
36481 Messaggi |
|
|
comesquirol98
Utente Medio
Piemonte
112 Messaggi |
Inserito il - 27/10/2020 : 15:26:57
|
purtroppo quella è la misura del motore (la parte che contiene gli avvolgimenti), infatti se guardi lo stesso disegno sul BBS01 è addirittura più piccola (110mm) e quindi ci starebbe benissimo una corona imbutita addirittura da 28 denti (che sappiamo benissimo che non ci sta)
infatti in rete ho trovato le misure delle corone:
28T = 116mm
32T = 132mm
34T = 141mm
36T = 149mm
38T = 157mm
44T = 182mm
48T = 199mm
purtroppo continua a mancarmi quella "diabolica" misura del carter che sta dietro alla corona ....
Ho anche scritto a Precialps....ma al momento nessuna risposta... |
Non dico di essere Superman ma vi faccio notare che non mi avete mai visto nella stessa stanza con lui… |
Modificato da - comesquirol98 in data 27/10/2020 15:27:28 |
 |
|
|
Barba 49
Utente Master
Toscana
36481 Messaggi |
Inserito il - 27/10/2020 : 15:40:04
|
Guarda che dal disegno si vede benissimo che il carter del riduttore è leggrmente più grande del carter del motore, è per questo che ho scritto sopra "125mm", il motore infatti è da 123mm e il riduttore sembra identico o solo leggermente più grande: Ecco ch esecondo me quella corona col cavolo che ci monta sopra!!!  |
|
|
|
comesquirol98
Utente Medio
Piemonte
112 Messaggi |
Inserito il - 27/10/2020 : 15:56:26
|
Se fosse 125 mm monterebbe.....ma non ne siamo sicuri! (dei 125mm)
Confido in qualche anima buona che voglia effettuare la misura precisa....o che abbia montato la corona in oggetto... |
Non dico di essere Superman ma vi faccio notare che non mi avete mai visto nella stessa stanza con lui… |
Modificato da - comesquirol98 in data 27/10/2020 15:57:54 |
|
|
|
berna_48
Utente Attivo
Toscana
726 Messaggi |
Inserito il - 27/10/2020 : 16:07:47
|
Immagine:
78,76 KB
Questo è un carter di alluminio per il bbshd, dovrebbe essere uguale a quello originale.
Alla misura che ha postato Barba c'è da aggiungere la sede dell'ingranaggio che viene dal motore.
Facciamo un po di conti a spanne.
Il diametro riportato su amazon è di circa 123mm
La "protuberanza" è circa 1/16 del diametro riportato sopra.
123/16=7,68 si deduce che il diametro totale è: 123+7,68+7,68=138,36 arrotondiamo a 140 per sicurezza.
Ora dobbiamo scoprire il diametro interno della corona Precialps |
|
|
|
berna_48
Utente Attivo
Toscana
726 Messaggi |
Inserito il - 27/10/2020 : 18:25:52
|
Immagine:
12,23 KB

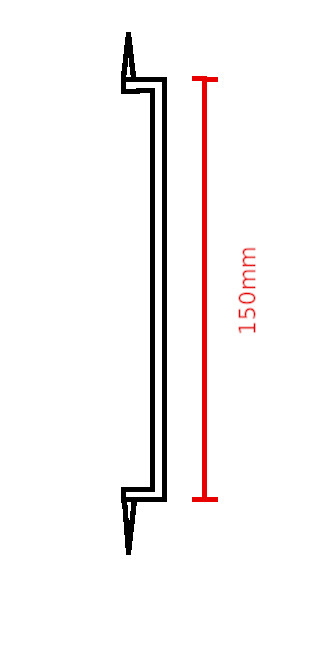

Questo è lo spaccato della mia corona da 40T.
La parte esterna dell'imbutitura è circa 150mm, la parte interna non l'ho potuta misurare, è montata sulla bici, comunque si puo pensare che dovrebbe aggirarsi sui 140mm o qualcosa più. Se i calcoli fatti prima sono reali, anche se approssimati, non credo che una corona da 32T possa essere montata su quel carter.
Ci vorrebbe qualcuno con un bbshd per avere una misura esatta dello spazio occupato dal carter, anche perchè quei 123mm mi senbra che si riferiscano al diametro del motore. Su alcuni siti ho trovato tre valori di quella misura: bbshd 123mm, bbs02 750W 110mm e bbs01 250W 100mm.
Morale della favola, ancora non siamo a niente, c'è da sperare che ti rispondano quelli della Precialps |
|
|
|
comesquirol98
Utente Medio
Piemonte
112 Messaggi |
Inserito il - 28/10/2020 : 16:24:22
|
In attesa di una risposta da Precialps (o della misura da parte di qualche anima buona del forum) ho scoperto che almeno da 36 denti ci sta (il che è già un ottimo risultato!
https://www.ebay.it/itm/CORONA-ERGAL-36-DENTI-SCAMPANATA-MOTORE-BAFANG-BBSHD03-NERO-OPACO/264899376273?hash=item3dad3bb491:g:7gQAAOSwW1BeJgw7
se c'è un motivo per cui voglio montare un motore così "esagerato" è proprio per la possibilità di montare una corona adatta al fuoristrada senza rinunciare ad una linea catena seria. Poi lo depontenzierò... (e la trasmissione tutta mi sarà riconoscente...) |
Non dico di essere Superman ma vi faccio notare che non mi avete mai visto nella stessa stanza con lui… |
|
|
|
job
Amministratore
fondatore
Friuli-Venezia Giulia
7769 Messaggi |
Inserito il - 28/10/2020 : 17:34:23
|

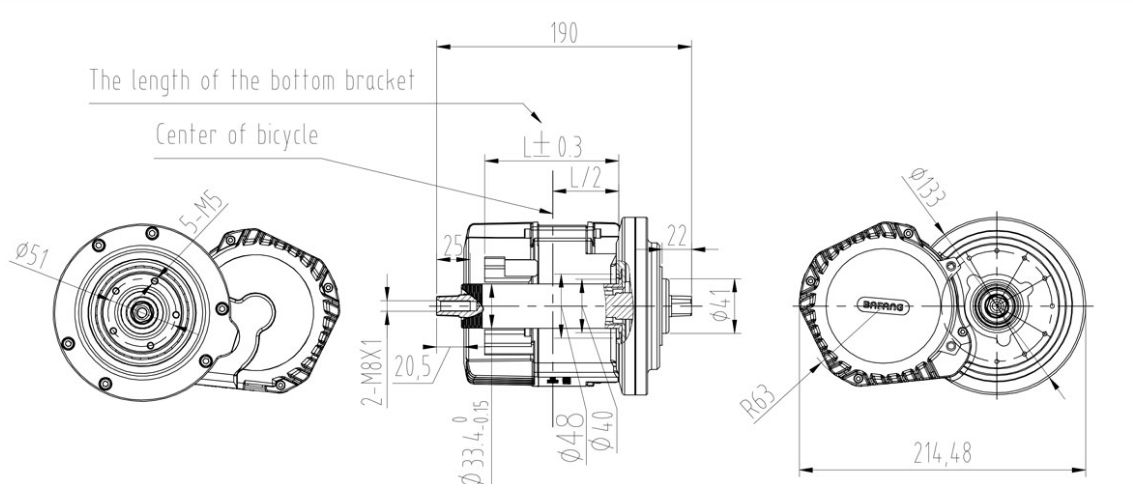

Può servire questo disegno che ho trovato in rete ?
Immagine:
65,98 KB |
"carrarmatino" Flyer T4 30/9/2006 (22/5/2011 sostituito motore)
"lancillotto" Brompton P6R + nano motor 14/12/2007
"piccola peste" Dahon Speed Pro TT 14/10/2008
"frankenstein" Trek liquid 25 + kit ezee 21/11/2008 dismessa il 28/02/2010
"jobbent" Tw-bents Adventure Plus 08/05/2009 elettrificata con ezee 350W dal 28/02/2010
"the tractor" surly pugsley 27/08/2009 + Cyclone 500 13/11/2009
"the lift" haybike eq xduro fs 12/10/2011
"bumblebee" NCM Milano 24/07/2019
"steamroller blues" NCM Aspen 19/12/2019
|
|
|
|
comesquirol98
Utente Medio
Piemonte
112 Messaggi |
Inserito il - 29/10/2020 : 10:02:39
|
fantastico!!!!!!
Grazie  |
