| Autore |
 Discussione  |
|
|
aspes
Utente Senior
1334 Messaggi |
 Inserito il - 23/12/2023 : 17:01:34
|
Ciao,
voglio allestire un motore 500 W su cerchio da 20".
Il motore e cerchio li ho gia' disponibili.
Per il calcolo dei raggi,
sto utilizzando questo calcolatore http://www.sapim.be/spoke-calculator
Come lunghezza mi risulta 192 mm.
Come diametro quale è meglio utilizzare ?
|
|
|
gattone27
Utente Attivo
Lazio
838 Messaggi |
Inserito il - 24/12/2023 : 08:31:09
|
Ciao, su consiglio di barba, io ho sempre utilizzato i raggi da 2,3mm
Per quella potenza sono più che sufficienti. |
UMB-3 Urban presa sul forum a 1450 Km. Ricellato la batteria a 9256 Km
Km percorsi con la nuova batteria 1750 in aumento... |
 |
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 24/12/2023 : 09:01:04
|
Boh !

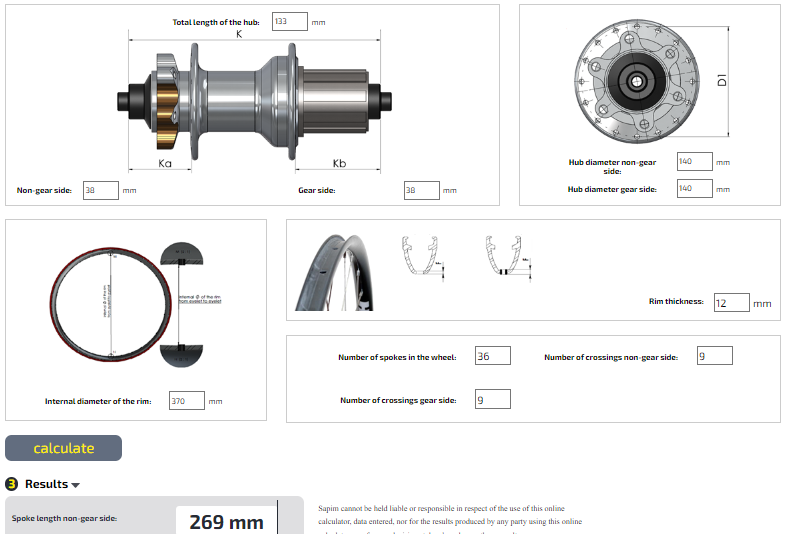

ho provato a rifare il calcolo,
con il calcolatore,
e mi esce una lunghezza completamente diversa,
adesso mi viene fuori 269 ?!?
Non riesco a capire dove sbaglio |
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 24/12/2023 : 09:03:39
|
Immagine:
112,15 KB |
|
|
|
gattone27
Utente Attivo
Lazio
838 Messaggi |
Inserito il - 24/12/2023 : 09:09:19
|
| perchè hai messo 9 come numero di incroci? io ne ho fatto 1 su cerchio da 20" e 2 in altri casi |
UMB-3 Urban presa sul forum a 1450 Km. Ricellato la batteria a 9256 Km
Km percorsi con la nuova batteria 1750 in aumento... |
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 24/12/2023 : 09:32:49
|
| gattone27 ha scritto:
Ciao, su consiglio di barba, io ho sempre utilizzato i raggi da 2,3mm
Per quella potenza sono più che sufficienti.
|
Ciao, grazie,
adesso ho un altro problema,
ho rifatto il calcolo
con il calcolatore
e mi è venuto fuori un altro valore di lunghezza.
Immagine:
112,15 KB |
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 24/12/2023 : 09:35:40
|
| gattone27 ha scritto:
perchè hai messo 9 come numero di incroci? io ne ho fatto 1 su cerchio da 20" e 2 in altri casi
|
essendo 18 raggi per lato, incrociati in "prima" verrebbero 9 incroci per lato.
E' questo che sbaglio ? |
|
|
|
gattone27
Utente Attivo
Lazio
838 Messaggi |
Inserito il - 24/12/2023 : 10:35:59
|
| Si, per incrocio si intende quanti raggi incrocia un singolo raggio per arrivare dal mozzo al cerchio. In genere le configurazioni più usate sono: 1, 2 o 3 |
UMB-3 Urban presa sul forum a 1450 Km. Ricellato la batteria a 9256 Km
Km percorsi con la nuova batteria 1750 in aumento... |
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 24/12/2023 : 11:00:15
|
| gattone27 ha scritto:
Si, per incrocio si intende quanti raggi incrocia un singolo raggio per arrivare dal mozzo al cerchio. In genere le configurazioni più usate sono: 1, 2 o 3
|
Allora mi risulta 192 mm,
la lunghezza che avevo trovato in un primo momento.
E' plausibile?
Con quell'altro "calcolatore" è troppo complicato,
anche perchè non so l'inglese, e con il traduttore,
vengono fuori traduzioni che possono portare ad errori di interpretazione. |
|
|
|
ronco
Utente Attivo
Emilia Romagna
542 Messaggi |
Inserito il - 25/12/2023 : 04:15:26
|
Rim tichness è lo spessore del cerchio, come c'è sul disegno a lato. è di solito 3mm...
| aspes ha scritto:
| gattone27 ha scritto:
Ciao, su consiglio di barba, io ho sempre utilizzato i raggi da 2,3mm
Per quella potenza sono più che sufficienti.
|
Ciao, grazie,
adesso ho un altro problema,
ho rifatto il calcolo
con il calcolatore
e mi è venuto fuori un altro valore di lunghezza.
Immagine:
112,15 KB
|
|
|
|
|
Mauro71
Utente Medio
Trentino - Alto Adige
132 Messaggi |
Inserito il - 25/12/2023 : 09:39:28
|
Ciao Aspes, io uso il calcolatore dtswiss ed è veramente ottimo, richiede il log-in ma vale la pena. Per ruota da 20" ed un hub che ha un certo diametro secondo me basta incrociare in 2^. Ti lascio il linck.
Ciao
https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://spokes-calculator.dtswiss.com/en/&ved=2ahUKEwjvjuPqlaqDAxUn7rsIHXwrD_kQFnoECA8QAQ&usg=AOvVaw1IiaAsz9wGNMGnYTa-v73U
|
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 26/12/2023 : 04:59:25
|
| Mauro71 ha scritto:
Ciao Aspes, io uso il calcolatore dtswiss ed è veramente ottimo, richiede il log-in ma vale la pena. Per ruota da 20" ed un hub che ha un certo diametro secondo me basta incrociare in 2^. Ti lascio il linck.
Ciao
https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://spokes-calculator.dtswiss.com/en/&ved=2ahUKEwjvjuPqlaqDAxUn7rsIHXwrD_kQFnoECA8QAQ&usg=AOvVaw1IiaAsz9wGNMGnYTa-v73U
|
Grazie, faro' un calcolo anche con questo. Per gli incroci ho letto su questo forum che è meglio usare l 'incrocio in "prima". |
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 27/12/2023 : 08:26:35
|
| aspes ha scritto:
| Mauro71 ha scritto:
Ciao Aspes, io uso il calcolatore dtswiss ed è veramente ottimo, richiede il log-in ma vale la pena. Per ruota da 20" ed un hub che ha un certo diametro secondo me basta incrociare in 2^. Ti lascio il linck.
Ciao
https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://spokes-calculator.dtswiss.com/en/&ved=2ahUKEwjvjuPqlaqDAxUn7rsIHXwrD_kQFnoECA8QAQ&usg=AOvVaw1IiaAsz9wGNMGnYTa-v73U
|
Grazie, faro' un calcolo anche con questo. Per gli incroci ho letto su questo forum che è meglio usare l 'incrocio in "prima".
|
ho provato ma non riesco. Scusa non esite un altro calcolatore in italiano ? |
|
|
|
Mauro71
Utente Medio
Trentino - Alto Adige
132 Messaggi |
Inserito il - 27/12/2023 : 13:25:05
|
Ciao ma dove sbagli? È di una semplicità disarmante e il bello di questo dtswiss è che a fianco di ogni tabella trovi un bollino con una "I" di info se ci clicci sopra ti apre una finestra con il disegno esplicativo che vale più di mille parole, non ti serve sapere l'inglese.
Sii preciso nel misurare i componenti, inserisci i parametri nel calcolatore ed otterrai una misura esatta dei raggi da acquistare.
Ciao |
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 01/01/2024 : 16:08:12
|
| Mauro71 ha scritto:
Ciao ma dove sbagli? È di una semplicità disarmante e il bello di questo dtswiss è che a fianco di ogni tabella trovi un bollino con una "I" di info se ci clicci sopra ti apre una finestra con il disegno esplicativo che vale più di mille parole, non ti serve sapere l'inglese.
Sii preciso nel misurare i componenti, inserisci i parametri nel calcolatore ed otterrai una misura esatta dei raggi da acquistare.
Ciao
|
Ciao, Grazie e Buon Anno.
ho ritentato piu' volte,
ma non riesco a capire ed/od "adattare le misure effettive,
del motore nel mozzo da 500 W, a quello che chiede il calcolatore.
Non è che questo calcolatore è proprio specifico,
per il quel marchio svizzero di mozzi cerchi e raggi ?
Ci sono anche dei quesiti di cui non capisco nemmeno cosa chiedano precisamente.
|
|
|
|
ronco
Utente Attivo
Emilia Romagna
542 Messaggi |
Inserito il - 01/01/2024 : 21:10:28
|
vai col sapim spoke calculator. è il più semplice ha pure i disegnini si fianco... mai sbagliato una ruota.
| aspes ha scritto:
| Mauro71 ha scritto:
Ciao ma dove sbagli? È di una semplicità disarmante e il bello di questo dtswiss è che a fianco di ogni tabella trovi un bollino con una "I" di info se ci clicci sopra ti apre una finestra con il disegno esplicativo che vale più di mille parole, non ti serve sapere l'inglese.
Sii preciso nel misurare i componenti, inserisci i parametri nel calcolatore ed otterrai una misura esatta dei raggi da acquistare.
Ciao
|
Ciao, Grazie e Buon Anno.
ho ritentato piu' volte,
ma non riesco a capire ed/od "adattare le misure effettive,
del motore nel mozzo da 500 W, a quello che chiede il calcolatore.
Non è che questo calcolatore è proprio specifico,
per il quel marchio svizzero di mozzi cerchi e raggi ?
Ci sono anche dei quesiti di cui non capisco nemmeno cosa chiedano precisamente.
|
|
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 02/01/2024 : 16:43:19
|
| ronco ha scritto:
vai col sapim spoke calculator. è il più semplice ha pure i disegnini si fianco... mai sbagliato una ruota.
| aspes ha scritto:
| Mauro71 ha scritto:
Ciao ma dove sbagli? È di una semplicità disarmante e il bello di questo dtswiss è che a fianco di ogni tabella trovi un bollino con una "I" di info se ci clicci sopra ti apre una finestra con il disegno esplicativo che vale più di mille parole, non ti serve sapere l'inglese.
Sii preciso nel misurare i componenti, inserisci i parametri nel calcolatore ed otterrai una misura esatta dei raggi da acquistare.
Ciao
|
Ciao, Grazie e Buon Anno.
ho ritentato piu' volte,
ma non riesco a capire ed/od "adattare le misure effettive,
del motore nel mozzo da 500 W, a quello che chiede il calcolatore.
Non è che questo calcolatore è proprio specifico,
per il quel marchio svizzero di mozzi cerchi e raggi ?
Ci sono anche dei quesiti di cui non capisco nemmeno cosa chiedano precisamente.
|
|
Grazie, ho riprovato con il calcolatore sapim spoke calculator che mi hai indicato,
adesso mi viene fuori la misura di 137 mm
|
|
|
|
Mauro71
Utente Medio
Trentino - Alto Adige
132 Messaggi |
Inserito il - 02/01/2024 : 20:15:37
|
Ciao Aspes e Buon Anno...anche a tutto il forum!
Il calcolatore è dt swiss e ha dei parametri preimpostati per prediligere e facilitare il calcolo con i loro componenti ovviamente ma basta mettere "user defined" ovvero definito dall'utente ed ecco che puoi immettere i dati dei componenti in tuo possesso.
Che tu debba raggiare un mozzo normale o un mozzo con motore al suo interno al calcolatore non gli frega un tubo basta che metti i parametri che lui ti chiede, ovviamente un mozzo motorizzato avrà un diametro maggiore ma non cambia nulla, le caratteristiche sono uguali ad un mozzo normale.
Provo ad allegarti un video che è molto ben spiegato, se hai ancora difficoltà esponi che vediamo di spiegarti il dettaglio che non ti è chiaro.
ciao
https://www.youtube.com/watch?v=WbbXQud-I2c
|
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 03/01/2024 : 11:30:19
|
| Mauro71 ha scritto:
Ciao Aspes e Buon Anno...anche a tutto il forum!
Il calcolatore è dt swiss e ha dei parametri preimpostati per prediligere e facilitare il calcolo con i loro componenti ovviamente ma basta mettere "user defined" ovvero definito dall'utente ed ecco che puoi immettere i dati dei componenti in tuo possesso.
Che tu debba raggiare un mozzo normale o un mozzo con motore al suo interno al calcolatore non gli frega un tubo basta che metti i parametri che lui ti chiede, ovviamente un mozzo motorizzato avrà un diametro maggiore ma non cambia nulla, le caratteristiche sono uguali ad un mozzo normale.
Provo ad allegarti un video che è molto ben spiegato, se hai ancora difficoltà esponi che vediamo di spiegarti il dettaglio che non ti è chiaro.
ciao
https://www.youtube.com/watch?v=WbbXQud-I2c
|
Ciao, Grazie per il consiglio,

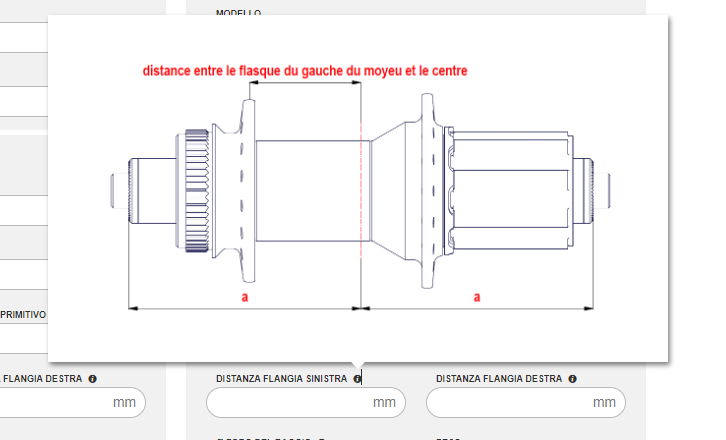

pero', mi trovo in difficolta' nella parte in cui la misura delle lunghezze del mozzo.
Non capisco se, nel caso del motore nel mozzo BAFANG 500 W con attacco a vite del pacco pignoni,
le misure < A > < A > siano quelle misurate tra la mezzeria del motore ed i bordi estremi.
Immagine:
34,32 KB |
|
|
|
ronco
Utente Attivo
Emilia Romagna
542 Messaggi |
Inserito il - 03/01/2024 : 19:55:10
|

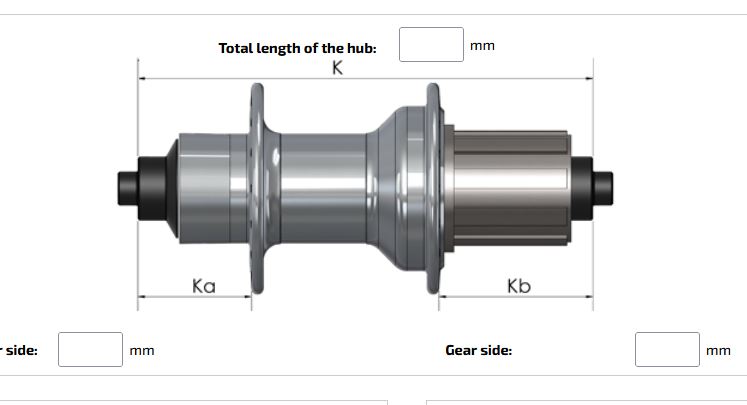

Usa il sapim è più semplice, è a prova di stupido.
| aspes ha scritto:
| Mauro71 ha scritto:
Ciao Aspes e Buon Anno...anche a tutto il forum!
Il calcolatore è dt swiss e ha dei parametri preimpostati per prediligere e facilitare il calcolo con i loro componenti ovviamente ma basta mettere "user defined" ovvero definito dall'utente ed ecco che puoi immettere i dati dei componenti in tuo possesso.
Che tu debba raggiare un mozzo normale o un mozzo con motore al suo interno al calcolatore non gli frega un tubo basta che metti i parametri che lui ti chiede, ovviamente un mozzo motorizzato avrà un diametro maggiore ma non cambia nulla, le caratteristiche sono uguali ad un mozzo normale.
Provo ad allegarti un video che è molto ben spiegato, se hai ancora difficoltà esponi che vediamo di spiegarti il dettaglio che non ti è chiaro.
ciao
https://www.youtube.com/watch?v=WbbXQud-I2c
|
Ciao, Grazie per il consiglio,
pero', mi trovo in difficolta' nella parte in cui la misura delle lunghezze del mozzo.
Non capisco se, nel caso del motore nel mozzo BAFANG 500 W con attacco a vite del pacco pignoni,
le misure < A > < A > siano quelle misurate tra la mezzeria del motore ed i bordi estremi.
Immagine:
34,32 KB
|
Immagine:
27,15 KB |
|
|
|
Mauro71
Utente Medio
Trentino - Alto Adige
132 Messaggi |
Inserito il - 04/01/2024 : 19:57:15
|
@Ciao, Grazie per il consiglio,
pero', mi trovo in difficolta' nella parte in cui la misura delle lunghezze del mozzo.
Non capisco se, nel caso del motore nel mozzo BAFANG 500 W con attacco a vite del pacco pignoni,
le misure < A > < A > siano quelle misurate tra la mezzeria del motore ed i bordi estremi.
Che sia attacco a filetto o cassetta il concetto non cambia, per avere una lunghezza corretta il calcolatore ha bisogno della posizione delle due battute del mozzo come specificato sul disegno sopra ovvero dove appoggia al telaio a dx e sx , vedrai che anche nel caso di pacco pignoni a filetto corrisponderà circa vicino al pignone più piccolo.
ciao
ciao |
|
|
|
aspes
Utente Senior
1334 Messaggi |
Inserito il - 05/01/2024 : 15:18:16
|
| Mauro71 ha scritto:
@Ciao, Grazie per il consiglio,
pero', mi trovo in difficolta' nella parte in cui la misura delle lunghezze del mozzo.
Non capisco se, nel caso del motore nel mozzo BAFANG 500 W con attacco a vite del pacco pignoni,
le misure < A > < A > siano quelle misurate tra la mezzeria del motore ed i bordi estremi.

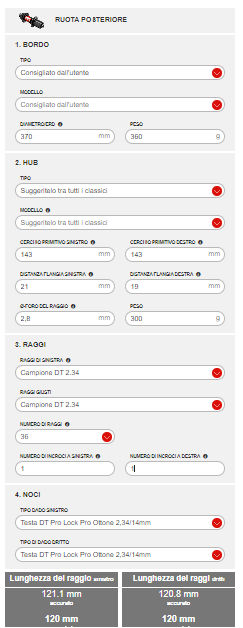

Ciao, ho ririprovato a fare il calcolo con DT SWISSE,
ma mi esce una lunghezza a sinistra di 121,1 mm ed a destra 120,8 mm.
Non credo che sia una misura compatibile per un incrocio in prima, eppure ho seguito le istruzioni passo passo del video.
Scusa , hai qualche idea a proposito ?
Grazie ancora.
Che sia attacco a filetto o cassetta il concetto non cambia, per avere una lunghezza corretta il calcolatore ha bisogno della posizione delle due battute del mozzo come specificato sul disegno sopra ovvero dove appoggia al telaio a dx e sx , vedrai che anche nel caso di pacco pignoni a filetto corrisponderà circa vicino al pignone più piccolo.
ciao
ciao
|
Immagine:
19,97 KB |
|
|
|
ronco
Utente Attivo
Emilia Romagna
542 Messaggi |
Inserito il - 11/01/2024 : 20:10:56
|
SAPIM
| aspes ha scritto:
| Mauro71 ha scritto:
@Ciao, Grazie per il consiglio,
pero', mi trovo in difficolta' nella parte in cui la misura delle lunghezze del mozzo.
Non capisco se, nel caso del motore nel mozzo BAFANG 500 W con attacco a vite del pacco pignoni,
le misure < A > < A > siano quelle misurate tra la mezzeria del motore ed i bordi estremi.
Ciao, ho ririprovato a fare il calcolo con DT SWISSE,
ma mi esce una lunghezza a sinistra di 121,1 mm ed a destra 120,8 mm.
Non credo che sia una misura compatibile per un incrocio in prima, eppure ho seguito le istruzioni passo passo del video.
Scusa , hai qualche idea a proposito ?
Grazie ancora.
Che sia attacco a filetto o cassetta il concetto non cambia, per avere una lunghezza corretta il calcolatore ha bisogno della posizione delle due battute del mozzo come specificato sul disegno sopra ovvero dove appoggia al telaio a dx e sx , vedrai che anche nel caso di pacco pignoni a filetto corrisponderà circa vicino al pignone più piccolo.
ciao
ciao
|
Immagine:
19,97 KB
|
|
|
|
| |
