 Inserito il - 16/03/2015 : 13:29:03
|
...ho acquistato alcuni mesi fa da eclipse ( http://www.eclipsebikes.com/bafang-36v48v-bbs01-bbs02-hydraulic-brake-sensors-p-1109.html ) questi cutt-off per freni idraulici mna non li ho montati; ieri li ho tirati fuori per montarli e ... mi si sono sbriciolate le rondelle magnatiche.
Certo, potrei far valere la garanzia, ma se mi dite con cosa posso sostituirle mi arrangio da solo.....

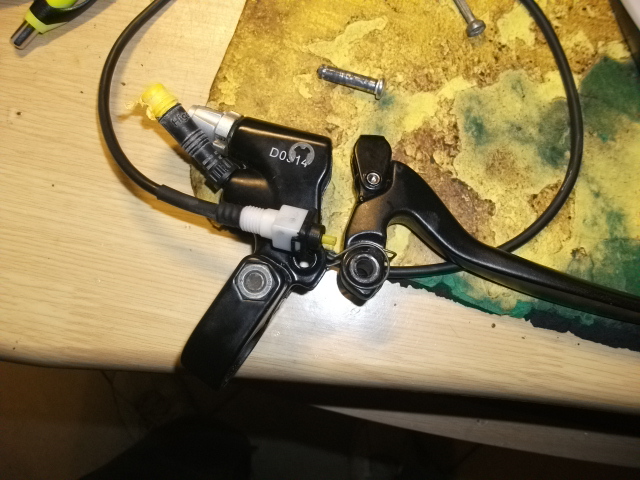

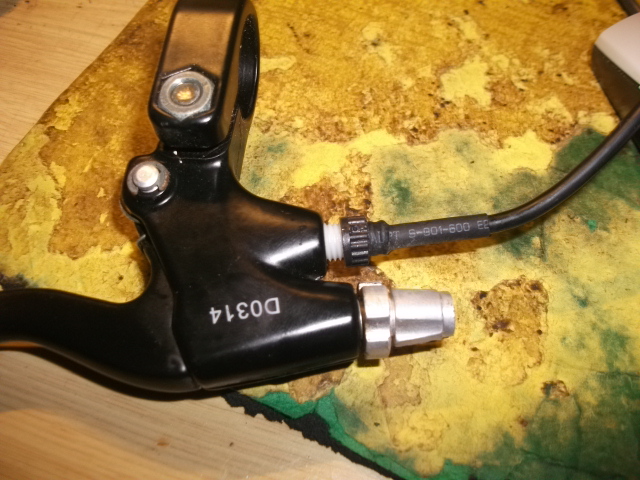

Ho anche le leve che danno in dotazione con il BBS02 e vorrei provare a smontare il sensore con il suo filo senza danneggiare ne leva ne sensore per provare ad utilizzarlo sulla leva dei freni idraulici.... si svita? da fuori o da dentro? non riesco a capire!
qualcuno lo ha fatto???
Saluti
|
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
|
Barba 49
Utente Master
Toscana
35970 Messaggi |
Inserito il - 16/03/2015 : 14:40:14
|
Guarda che puoi semplicemente acquistare un microswitch degli stop di qualsiasi sccoterino, sono assai più robusti di quelli cinesi ed hanno la filettatura...  |
 |
|
|
garchofa
Utente Senior
Liguria
1982 Messaggi |
Inserito il - 16/03/2015 : 15:14:07
|
| Se si sono sbriciolate le rondelle le puoi rimpiazzare con una calamita, o meglio una rondellina magnetica (fatta di calamita). |
Sono morto |
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 16/03/2015 : 19:03:06
|
grazie Romariu....
...e dove le trovo le rondelle magnetiche? e la calamita??? va bene quella delle chiusure dei mobili??? |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 17/03/2015 : 09:16:27
|

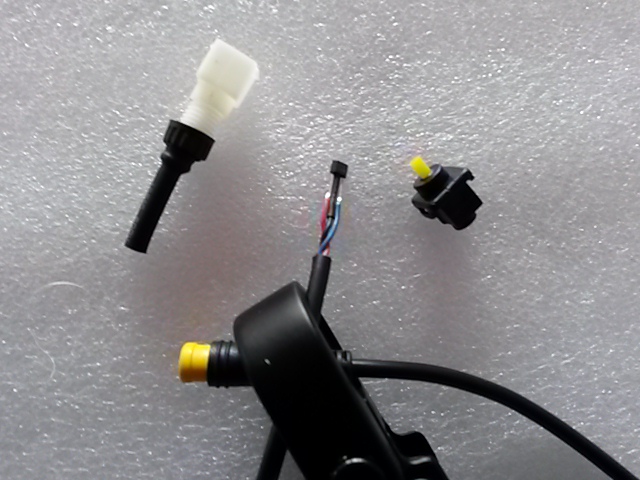

| ...smontando prima il sensore è uscito tutto tranquillamente senza tagliare nulla... |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 17/03/2015 : 10:35:05
|

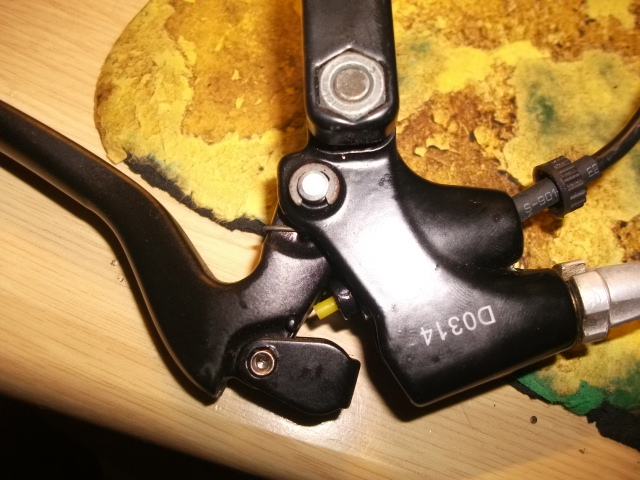

Immagine:
135,08 KB
ecco qui. |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
romariu
Utente Attivo
Sardegna
510 Messaggi |
|
|
depis61
Utente Attivo
Lombardia
658 Messaggi |
Inserito il - 17/03/2015 : 13:43:23
|
| Utilizzando la pastiglia magnetica e il sensore originale delle leve in dotazione al BBS01, ho installato i cut-off sui freno idraulici. Il lavoro è uscito molto pulito e non si vede niente. Appena ho tempo metto lfoto le foto. |
Felice di pedalare con
Fantic Xf1 Integra 160
Haibike Eq Xduro RC29(venduta)
Haibike Xduro AMT 26(venduta)
B'Twin Original7 + Kit Mxus ruota posteriore (venduta)
VMF 26" con Bafang BBS01 350 W
City Bike Cup's 28" + Kit Mxus ruota posteriore. (Smontata) |
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 17/03/2015 : 13:51:36
|
| depis61 ha scritto:
Utilizzando la pastiglia magnetica e il sensore originale delle leve in dotazione al BBS01, ho installato i cut-off sui freno idraulici. Il lavoro è uscito molto pulito e non si vede niente. Appena ho tempo metto lfoto le foto.
|
...dai, dai che devo copiare...
ora, non appena hai tempo!!! |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
depis61
Utente Attivo
Lombardia
658 Messaggi |
Inserito il - 17/03/2015 : 23:10:58
|
| bija ha scritto:
| depis61 ha scritto:
Utilizzando la pastiglia magnetica e il sensore originale delle leve in dotazione al BBS01, ho installato i cut-off sui freno idraulici. Il lavoro è uscito molto pulito e non si vede niente. Appena ho tempo metto lfoto le foto.
|
...dai, dai che devo copiare...
ora, non appena hai tempo!!!
|
Immagine:
115,09 KB
Immagine:
82,64 KB
Immagine:
80,19 KB
Immagine:
81,58 KB
Il motore si ferma appena si fa fare alla leva una escursione di 4..5 mm e comunque prima che chiudono le pastiglie |
Felice di pedalare con
Fantic Xf1 Integra 160
Haibike Eq Xduro RC29(venduta)
Haibike Xduro AMT 26(venduta)
B'Twin Original7 + Kit Mxus ruota posteriore (venduta)
VMF 26" con Bafang BBS01 350 W
City Bike Cup's 28" + Kit Mxus ruota posteriore. (Smontata) |
|
|
|
depis61
Utente Attivo
Lombardia
658 Messaggi |
Inserito il - 18/03/2015 : 07:00:31
|
| Non si sono caricate le immagini, questa sera riprovo |
Felice di pedalare con
Fantic Xf1 Integra 160
Haibike Eq Xduro RC29(venduta)
Haibike Xduro AMT 26(venduta)
B'Twin Original7 + Kit Mxus ruota posteriore (venduta)
VMF 26" con Bafang BBS01 350 W
City Bike Cup's 28" + Kit Mxus ruota posteriore. (Smontata) |
|
|
|
garchofa
Utente Senior
Liguria
1982 Messaggi |
Inserito il - 18/03/2015 : 10:23:36
|
| Per le calamite, prendi le misure e cerchi una uguale sulla bahia (Ebay) |
Sono morto |
|
|
|
bija
Utente Attivo
Marche
850 Messaggi |
Inserito il - 18/03/2015 : 19:48:38
|
| garchofa ha scritto:
Per le calamite, prendi le misure e cerchi una uguale sulla bahia (Ebay)
|
... una più grande (+ forte) non funzionerebbe meglio???... e quindi una più piccola sarebbe meno efficace??? |
BFold3 SWXH 36V Al.48V 250W
AllMountain BBS02 48V 750W (venduta)
Fat BPM2 36V Al.48V HT 500W (venduta)
Cruiser MyHD BPM V48 HS 500W
Woz MKS (under construction)
LiIon Samsung 29E 14S6P x tutte |
|
|
|
gigvolley51
Utente Medio
Emilia Romagna
144 Messaggi |
Inserito il - 18/03/2015 : 22:58:55
|

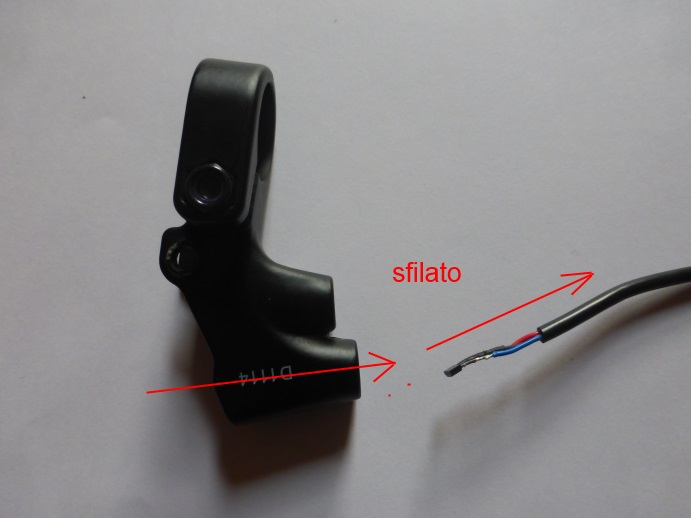

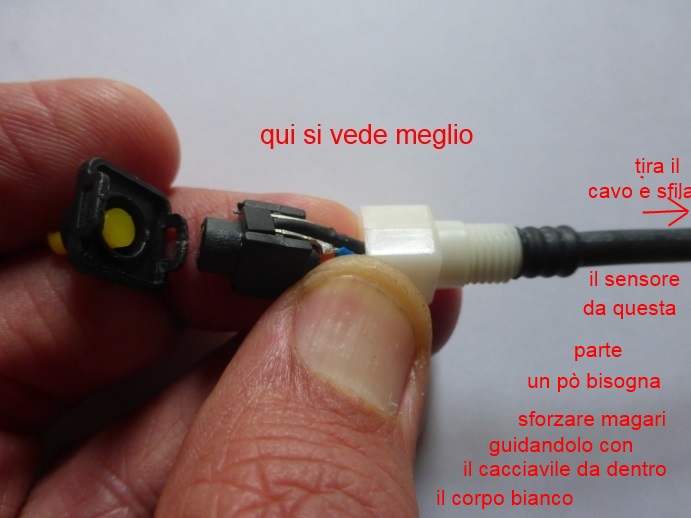

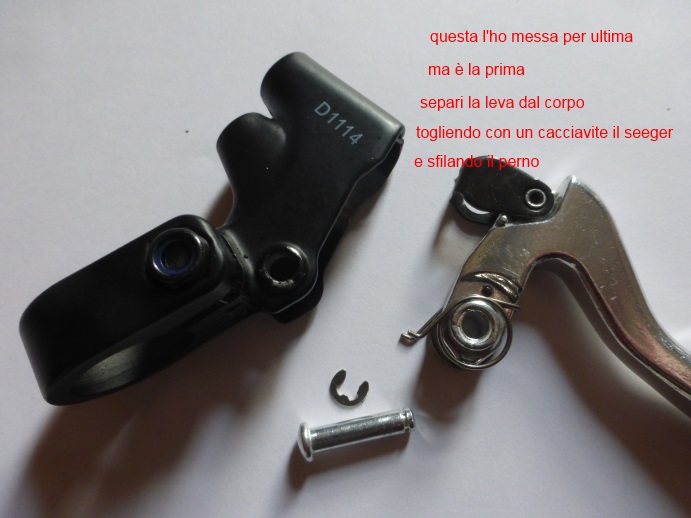

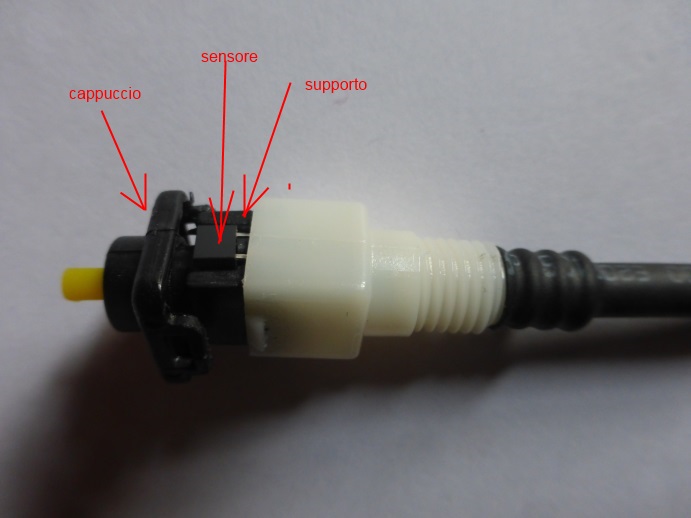

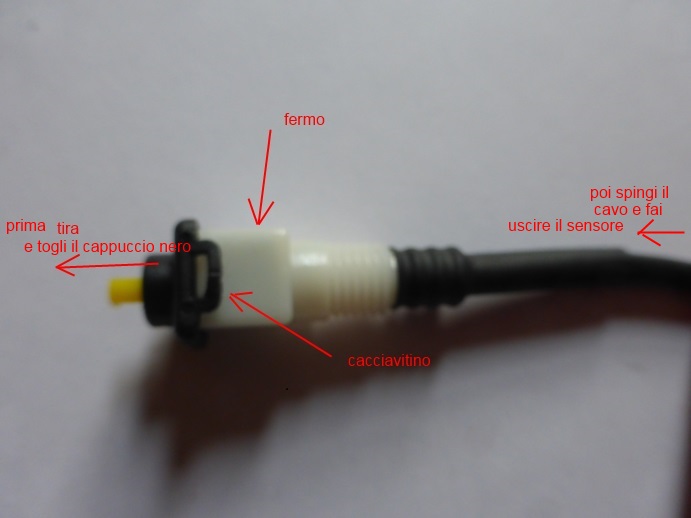

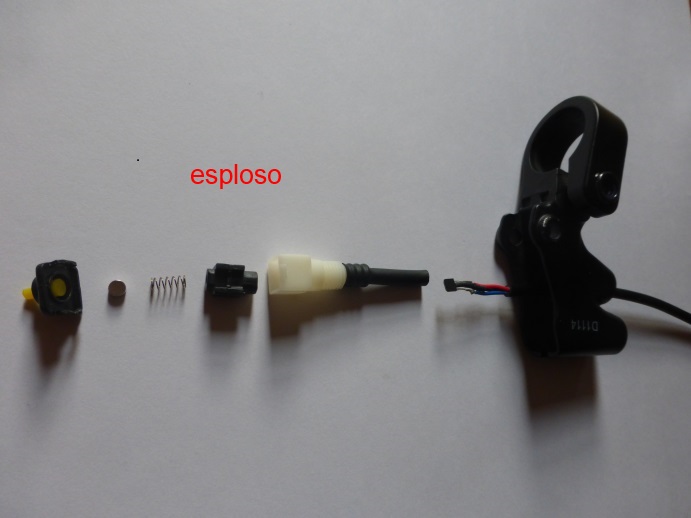

Ciao a tutti
in attesa delle foto di Depis
visto che sto tentando la stessa applicazione
riporto la procedura di apertura ancora più passo passo
sperando di fare cosa gradita e non troppo pallosa
Le foto sono in ordine e basta leggerle
sono fatte in fretta ;)
Immagine:
59,33 KB
Immagine:
63,86 KB
Immagine:
91,37 KB
Immagine:
66,76 KB
Immagine:
68,02 KB
Immagine:
94,4 KB |
|
|
|
garchofa
Utente Senior
Liguria
1982 Messaggi |
Inserito il - 19/03/2015 : 13:03:14
|
| bija ha scritto:
... una più grande (+ forte) non funzionerebbe meglio???... e quindi una più piccola sarebbe meno efficace???
|
Non è detto, se è troppo potente magari non chiude il contatto al momento giusto, comunque io provo sempre con un tester al posizionare la calamita. |
Sono morto |
|
|
|
depis61
Utente Attivo
Lombardia
658 Messaggi |
Inserito il - 19/03/2015 : 13:44:31
|
@verginluigi questa sera riprovo, ieri sera non mi sono collegato.
Per i magneti io avevo provato con magneti più potentima aumenta lo spazio di reazione |
Felice di pedalare con
Fantic Xf1 Integra 160
Haibike Eq Xduro RC29(venduta)
Haibike Xduro AMT 26(venduta)
B'Twin Original7 + Kit Mxus ruota posteriore (venduta)
VMF 26" con Bafang BBS01 350 W
City Bike Cup's 28" + Kit Mxus ruota posteriore. (Smontata) |
|
|
|
depis61
Utente Attivo
Lombardia
658 Messaggi |

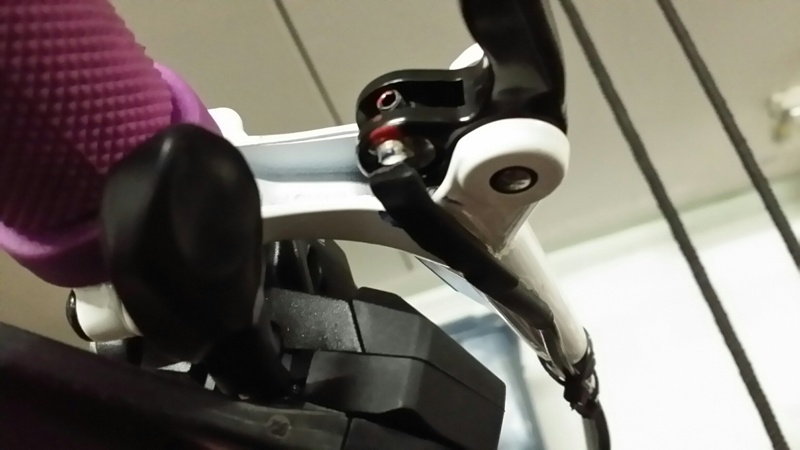

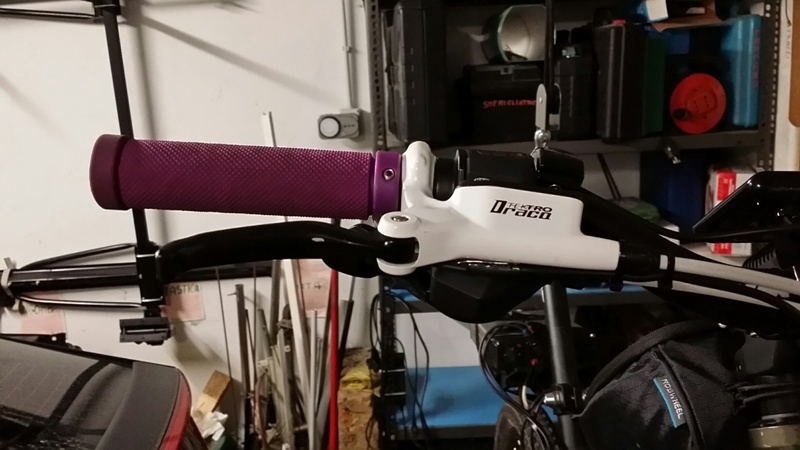

Inserito il - 19/03/2015 : 21:31:37
|

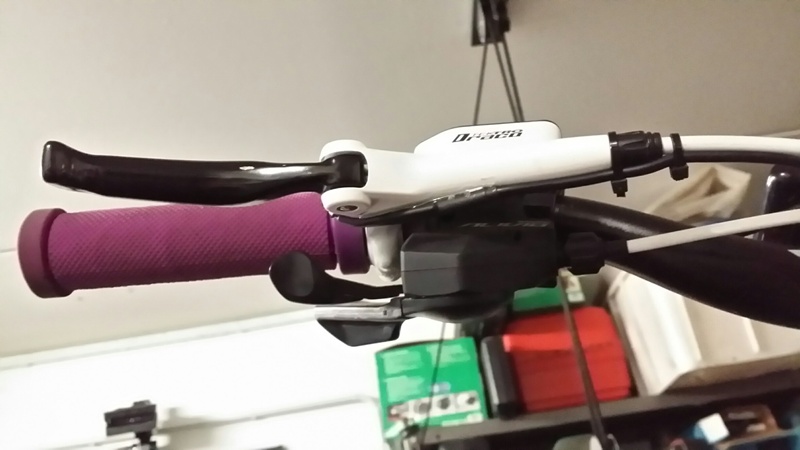

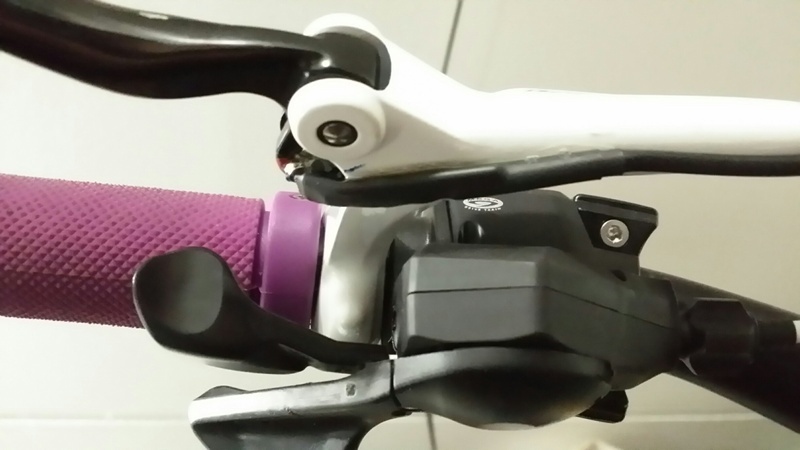

Ho dovuto rinominare le foto, erano numerate da Windows con (0) (1) (2) ecc. ecc. e non vengono caricate
Immagine:
115,09 KB
Immagine:
82,64 KB
Immagine:
80,19 KB
Immagine:
81,57 KB |
Felice di pedalare con
Fantic Xf1 Integra 160
Haibike Eq Xduro RC29(venduta)
Haibike Xduro AMT 26(venduta)
B'Twin Original7 + Kit Mxus ruota posteriore (venduta)
VMF 26" con Bafang BBS01 350 W
City Bike Cup's 28" + Kit Mxus ruota posteriore. (Smontata) |
|
|
|
garchofa
Utente Senior
Liguria
1982 Messaggi |
Inserito il - 19/03/2015 : 22:40:40
|
e quindi alla fine diventa un "Cut-off freni idraulici da 1€!!!, come i miei  |
Sono morto |
|
|
|
gigvolley51
Utente Medio
Emilia Romagna
144 Messaggi |
Inserito il - 20/03/2015 : 01:25:04
|
Credo di aver capito ...ma non ne sono certo
Il sensore è dentro la guaina chiusa?
La "pastiglietta" è attaccata come?
L'allontanamento tra i due avviene trasversalmente?
fai il bravo metti qualche commento ..magari sulle foto |
|
|
|
depis61
Utente Attivo
Lombardia
658 Messaggi |
Inserito il - 20/03/2015 : 08:17:05
|
| verginiluigi ha scritto:
Credo di aver capito ...ma non ne sono certo
Il sensore è dentro la guaina chiusa?
La "pastiglietta" è attaccata come?
L'allontanamento tra i due avviene trasversalmente?
fai il bravo metti qualche commento ..magari sulle foto
|
Hai ragione, sono pigro nello scrivere, hai fatto bene a chiedere. Vediamo se riesco a dare qualche informazione aggiuntiva.
- Per incollare la pastiglia e il sensore racchiuso nel retrattile, ho usato una colla bicomponente della UHU Plus, la puoi trovare da Leroy Merlin o altri negozi fai da te. Non ho voluto usare silicone perché resta elastico e corri il rischio di sporcare.
- Ho montato la pastiglia in modo che quando tiri la leva si muove sotto il sensore, ho iniziato per trovare le posizioni attaccando tutto in maniera provvisoria con del nastro adesivo. Quando ho avuto una indicazione +o- buona ho attaccato la pastiglia. Il giorno dopo con la pastiglia bloccata ho trovato la posizione ottimale per il sensore. Attenzione segnati bene la posizione dove incollare il sensore, fai dei segni di riferimento precisi, la posizione é importante, 1 o 2 mm di spostamento laterale e non funziona. È importante anche la distanza tra pastiglia e sensore.
- Per avere la distanza giusta tra sensore è pastiglia, dopo aver racchiuso il sensore nel termoretraibile, ho trovato la distanza ottimale piegandolo e avvicinandolo, dalle foto si vede. Ho bloccato la piega rimettendo il sensore con retraibile in un altro retraibile con un pezzo di filo di acciaio opportunamente sagomato ed ho ritratto bloccando il sensore con il filo nella curva ottimale.
- Dopo aver trovato la posizione migliore per il sensore, ho segnato la posizione esatta con una matita, ho messo un pochino di colla tra il retraibile e la pinza, posizionato e bloccato con nastro di carta per una notte.
- Attenzione fai delle prove a vuoto tra pastiglia e sensore, perché inizialmente sembra che non funzioni, devi capire bene le facce che devono lavorare, sia della pastiglia che del sensore, e le distanze.
Non è difficile ma neanche facilissimo, la prima leva tra capire come funzionava e le distanze di lavoro ho impiegato due pomeriggi, la seconda leva ho impiegato 10 minuti, alla fine sei contento perché funziona benissimo, non si vede niente , e come dice Garchofa costa 1 € hahahaha! !! |
Felice di pedalare con
Fantic Xf1 Integra 160
Haibike Eq Xduro RC29(venduta)
Haibike Xduro AMT 26(venduta)
B'Twin Original7 + Kit Mxus ruota posteriore (venduta)
VMF 26" con Bafang BBS01 350 W
City Bike Cup's 28" + Kit Mxus ruota posteriore. (Smontata) |
|
|
|
gigvolley51
Utente Medio
Emilia Romagna
144 Messaggi |
Inserito il - 20/03/2015 : 09:16:43
|
Grazie Depis
sei stato chiarissimo |
|
|
|
depis61
Utente Attivo
Lombardia
658 Messaggi |
Inserito il - 20/03/2015 : 13:37:29
|
| verginiluigi ha scritto:
Grazie Depis
sei stato chiarissimo
|
Di niente,
in corso d'opera se incontri difficoltà chiedi pure senza problemi. |
Felice di pedalare con
Fantic Xf1 Integra 160
Haibike Eq Xduro RC29(venduta)
Haibike Xduro AMT 26(venduta)
B'Twin Original7 + Kit Mxus ruota posteriore (venduta)
VMF 26" con Bafang BBS01 350 W
City Bike Cup's 28" + Kit Mxus ruota posteriore. (Smontata) |
|
|
|
Eze73
Utente Medio
435 Messaggi |
Inserito il - 15/10/2015 : 00:04:30
|
rianimo questa discussione che mi e' stata molto utile nell installazione dei sensori cut off dei freni anche per chi ha freni idraulici senza dover smontar niente,veloce e molto economica...
Sarebbe da metterla in rilievo,grazie |
|
|
| |
